Автоматический выключатель и УЗО в домашней электросети: различия, роль и совместная работа

Вопрос о том, как в доме «уживаются» автоматический выключатель и УЗО, обычно возникает не на этапе абстрактных рассуждений, а в очень практических ситуациях. Электрика уже смонтирована или только планируется, щит выглядит заполненным модулями, а понимания, что именно за что отвечает, не хватает. Кто-то слышал, что «автомат защищает проводку», а УЗО — «человека», но как это работает вместе и почему одно не заменяет другое, остаётся неочевидным. Отсюда и сомнения: достаточно ли автомата, обязательно ли УЗО, зачем они стоят рядом и почему иногда срабатывают по-разному.

Суть понятий без упрощений и мифов

Автоматический выключатель — это элемент защиты, реагирующий на ненормальные режимы тока в цепи. Его задача связана прежде всего с сохранностью проводки и оборудования. Когда нагрузка становится слишком большой или возникает короткое замыкание, автомат разрывает цепь, не давая току превысить допустимые пределы для кабеля и подключённых приборов. Проще говоря, он следит за тем, чтобы электричество не «пошло не туда» и не «пошло слишком много».

УЗО работает по иному принципу и решает другую задачу. Оно сравнивает ток, уходящий по фазному проводнику, с током, возвращающимся по нулю. В нормальной ситуации эти значения совпадают. Если часть тока уходит «в сторону» — через повреждённую изоляцию, влажную поверхность или тело человека, — появляется разница, и устройство отключает цепь. Таким образом, УЗО реагирует не на величину тока как таковую, а на факт утечки.

Важно понимать: ни одно из этих устройств не является «универсальным солдатом». Автомат не видит утечек малого тока, а УЗО не предназначено для защиты проводки от перегрузки. Они дополняют друг друга, а не дублируют функции.

Как это выглядит в реальной эксплуатации

На бумаге разделение ролей кажется простым, но в реальности электрическая сеть дома — это множество сценариев. Например, в обычном бытовом режиме нагрузка распределена равномерно, и ни автомат, ни УЗО не вмешиваются. Всё работает спокойно и незаметно, что и создаёт иллюзию их «бесполезности».

Ситуация меняется, когда возникает неисправность. Если включён слишком мощный потребитель или несколько приборов одновременно создают нагрузку выше расчётной, автомат реагирует быстро и жёстко. Его срабатывание часто воспринимается как досадная помеха, хотя на самом деле это сигнал: сеть работает на пределе.

При утечках картина иная. Влажное помещение, повреждённый кабель, старый прибор с деградировавшей изоляцией — всё это может не вызывать перегрузки, но создаёт опасный путь для тока. В таких условиях именно УЗО становится последним барьером между неисправностью и серьёзными последствиями. Его отключение часто кажется «странным», потому что визуально всё выглядит нормально, но причина кроется в том, что ток нашёл альтернативный путь.

Почему эти устройства ставят вместе

Совместное использование автомата и УЗО — это не избыточность и не дань моде, а логичное разделение задач. Автомат отвечает за «грубые» аварийные режимы, связанные с токами большой величины. УЗО, наоборот, чувствительно к малым отклонениям, которые не опасны для кабеля, но потенциально опасны для человека.

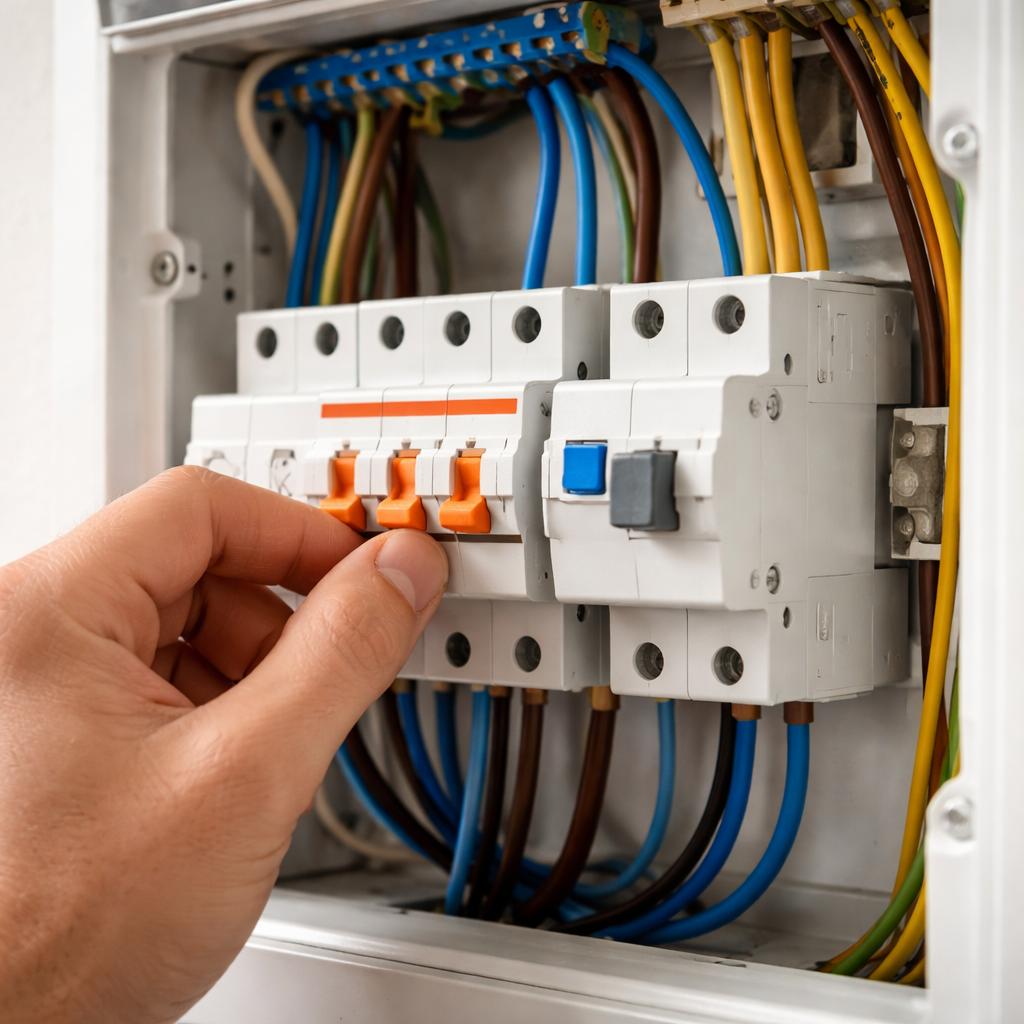

В реальных щитах это соседство выглядит как цепочка защиты: сначала автомат ограничивает последствия короткого замыкания или перегрузки, а затем УЗО контролирует утечки. Такое построение позволяет системе реагировать на разные типы проблем, не полагаясь на одно универсальное устройство.

На практике это также упрощает диагностику. По тому, что именно сработало, можно понять характер проблемы: перегрузка или утечка. Даже без глубоких технических знаний это даёт направление для размышлений и дальнейших действий.

Сценарии, в которых различие особенно заметно

В сухих жилых комнатах разница между автоматом и УЗО может долго не проявляться. Но стоит перейти к кухням, ванным, подсобным помещениям или уличным линиям, как роль УЗО становится более очевидной. Повышенная влажность и контакт с заземлёнными поверхностями увеличивают вероятность утечки, которая не связана с перегрузкой.

С другой стороны, в мастерских, гаражах и помещениях с большим количеством техники чаще проявляются перегрузочные режимы. Здесь автоматический выключатель берёт на себя основную нагрузку защиты, реагируя на пусковые токи и суммарное потребление.

Такие различия показывают, что вопрос «ав или УЗО» в принципе поставлен неправильно. В разных условиях доминируют разные риски, и система защиты должна учитывать их все.

Ограничения и нюансы, о которых часто забывают

Ни автомат, ни УЗО не делают электросеть «неубиваемой». Они не устраняют причину неисправности, а лишь разрывают цепь при опасных отклонениях. Если устройство регулярно срабатывает, это не дефект защиты, а признак проблемы в самой сети или оборудовании.

Ещё один нюанс связан с восприятием чувствительности. УЗО может реагировать на суммарные утечки нескольких приборов, даже если каждый из них по отдельности кажется исправным. Это иногда вызывает раздражение и желание «упростить» схему, убрав защиту. На практике же это сигнал о том, что система работает на границе допустимых режимов.

Автомат, в свою очередь, не «чувствует» качество изоляции и не предназначен для оценки безопасности прикосновения. Ожидать от него защиты от поражения электрическим током — типичная ошибка.

Распространённые заблуждения

Одно из самых устойчивых заблуждений — представление о том, что УЗО может заменить автоматический выключатель. Формально это выглядит логично: устройство же отключает цепь. Но в реальности УЗО не рассчитано на отключение больших токов короткого замыкания и нуждается в «партнёре», который возьмёт на себя эту задачу.

Не менее распространено и обратное мнение: если автомат стоит, то УЗО — излишество. Оно часто основано на опыте старых электросетей, где десятилетиями обходились без дифференциальной защиты. Однако требования к безопасности и количество бытовой техники изменились, и прошлый опыт не всегда применим к сегодняшним условиям.

Есть и психологический момент: когда защита работает редко, её ценность кажется сомнительной. Но смысл таких устройств именно в том, чтобы вмешиваться в исключительных ситуациях, а не сопровождать повседневную эксплуатацию.

Шире, чем просто два модуля в щите

Рассматривая автоматический выключатель и УЗО как пару, полезно выйти за рамки конкретных устройств. По сути, речь идёт о философии защиты: разделении рисков и ответственности между разными элементами системы. Один контролирует энергию как ресурс, другой — её поведение в пространстве.

Такой подход делает домашнюю электросеть более предсказуемой и понятной. Даже без углубления в расчёты и нормы становится ясно, что безопасность складывается не из одного «волшебного» устройства, а из продуманной комбинации функций. И именно в этом сочетании автомат и УЗО раскрывают свой смысл — не как взаимозаменяемые детали, а как разные ответы на разные угрозы, существующие в одном и том же доме.
