Электропроводка в стяжке теплого пола: правила, схемы и особенности монтажа

Современные технологии обогрева жилья уверенно движутся в сторону энергоэффективных решений, и теплый пол — одно из них. Он обеспечивает равномерный и комфортный обогрев помещения, снижает теплопотери и создает уют даже в условиях сурового климата. Но одним из важных аспектов его устройства является электропроводка, особенно в тех случаях, когда речь идет об электрическом теплом поле. Монтаж электропроводки в стяжке требует особого внимания и точного соблюдения норм, так как это влияет как на безопасность эксплуатации, так и на долговечность системы. Рассмотрим подробно все особенности монтажа электропроводки в стяжке теплого пола.

Почему важно уделить внимание электропроводке в теплых полах

Электропроводка в конструкции теплого пола выполняет не только функцию подачи питания к нагревательному элементу, но и обеспечивает работоспособность термодатчиков, регуляторов и вспомогательной автоматики. При неправильном выборе кабелей, неверной схеме или нарушении технологии укладки, возможны:

Перегрев или короткое замыкание;
Выход из строя терморегулятора или нагревательных секций;
Пожароопасные ситуации;
Сложности с ремонтом, так как доступ к кабелям после заливки затруднен.

Следовательно, все этапы — от проектирования до укладки и подключения — требуют системного и продуманного подхода.

Требования к электропроводке в стяжке

Перед тем как приступить к монтажу теплого пола и прокладке проводки, необходимо учесть несколько обязательных требований:

Использование кабеля только в защитной гофре — чтобы исключить контакт с бетоном и обеспечить возможность замены в случае поломки.
Повышенная термостойкость — кабель должен быть устойчивым к нагреву, особенно в зоне, близкой к нагревательному элементу.
Гидро- и пароизоляция — особенно актуально для ванных комнат, кухонь и других помещений с повышенной влажностью.
Отдельный автомат и УЗО — для теплого пола рекомендуется выделить собственную линию с защитным автоматом и устройством защитного отключения.
Монтаж с учетом СНиП и ПУЭ — соблюдение строительных норм и правил устройства электроустановок обязательно.

Какие кабели подходят для укладки в стяжку

При выборе кабеля для укладки в бетонную стяжку важно учитывать не только его сечение, но и тип изоляции. Наиболее часто применяются:

NYM — немецкий силовой кабель с двойной изоляцией, подходит для стационарной укладки в гофру.
ВВГнг-LS — огнестойкий и не выделяющий дым кабель, устойчив к механическим воздействиям.
ПВС — мягкий провод с многожильной структурой, подходит для подключения мобильных элементов (например, термодатчиков).
Силовые экранированные кабели — используются при необходимости защиты от помех.

Сечение выбирается в зависимости от мощности системы:

До 2 кВт — 1,5 мм²;
От 2 до 3,5 кВт — 2,5 мм²;
Свыше 3,5 кВт — 4 мм² и более.

Подготовка к монтажу: проект и разметка

Перед началом работ нужно составить подробную схему теплого пола с указанием:

Мест прохождения нагревательных кабелей или матов;
Расположения терморегулятора и датчиков температуры;
Линии подачи питания и проходов силового кабеля;
Мест возможного обслуживания и доступа.

Важно избегать укладки нагревательных элементов в местах установки мебели без ножек или сантехники, чтобы не нарушить теплообмен.

Монтаж электропроводки: пошаговая инструкция

Прокладка гофры и закладных труб

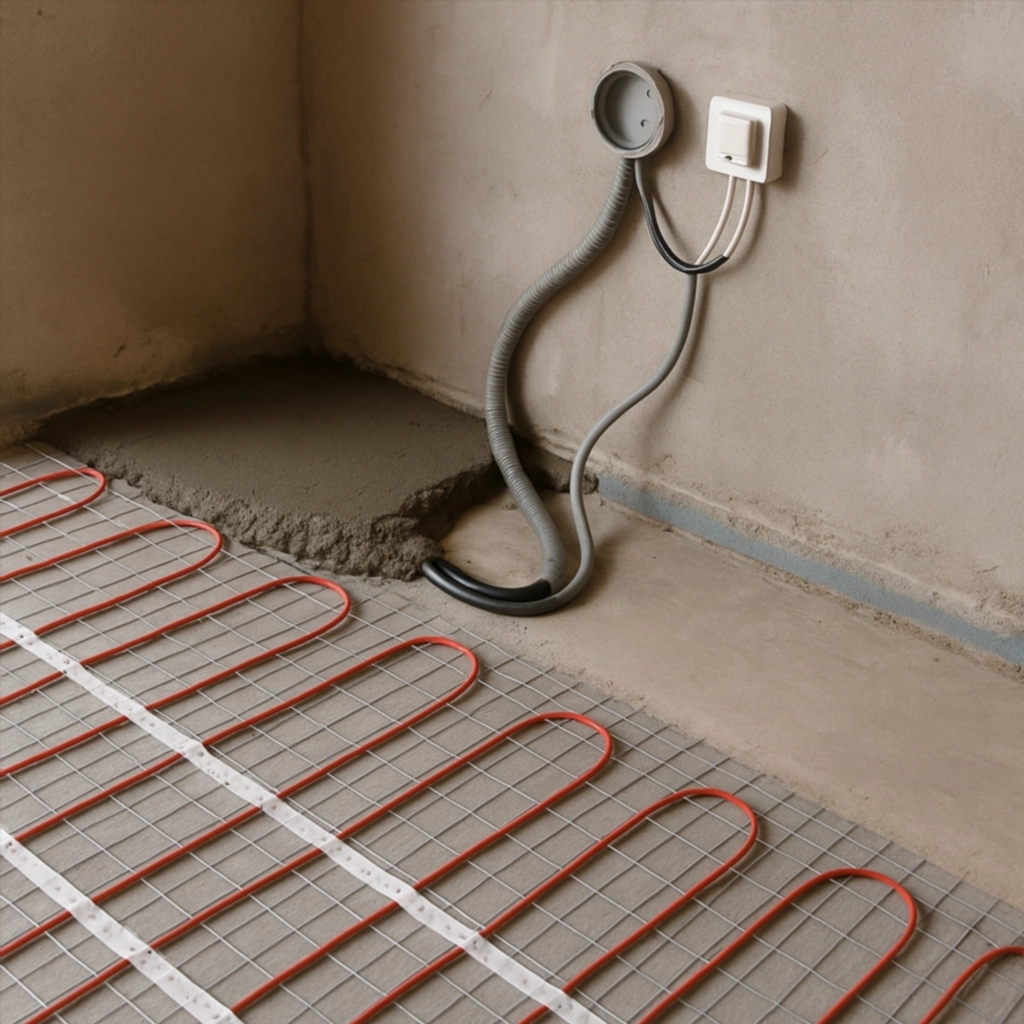

Проводка укладывается в ПВХ-гофру, устойчивую к высоким температурам и механическим нагрузкам. Минимальный внутренний диаметр гофры должен составлять не менее 16 мм. Гофра укладывается до установки армирующей сетки или греющих элементов, фиксируется на основании стяжки и выводится к монтажной коробке терморегулятора.

Установка монтажной коробки

На стене в удобном месте (обычно на высоте около 90 см от пола) монтируется подрозетник, в котором размещается терморегулятор. К нему подводятся кабели питания, греющий кабель и датчик температуры.

Разводка электропитания

От распределительного щита прокладывается отдельная линия. При необходимости проводится штробление стен для скрытой укладки. Кабель питания соединяется с терморегулятором через автомат и УЗО.

Прокладка датчика температуры пола

Температурный датчик помещается в пластиковую трубку (гофру), один конец которой размещается в толще стяжки между греющими жилами, а другой — подключается к регулятору. Гофра должна быть герметично закрыта с торца, чтобы исключить попадание раствора внутрь.

Проверка всех соединений

Перед заливкой стяжки проводится проверка:

Целостности изоляции;
Отсутствия коротких замыканий;
Правильности подключения регулятора;
Исправности термодатчика;
Сопротивления нагревательного кабеля (сверяется с паспортом изделия).

Особенности заливки стяжки с электропроводкой

Толщина стяжки обычно составляет 30–50 мм. Важно:

Использовать полусухую или традиционную цементно-песчаную смесь без агрессивных добавок;
Не допускать смещения гофр с кабелями во время заливки;
Обеспечить равномерное покрытие нагревательных элементов;
Выдерживать время твердения не менее 28 суток перед включением системы.

Учет безопасности и эксплуатация

После завершения всех работ важно обеспечить безопасную эксплуатацию:

Регулярно проверять УЗО на срабатывание;
Не перекрывать теплый пол коврами и предметами без ножек;
Не превышать рекомендуемую нагрузку на линию питания;
Следить за исправностью терморегулятора и датчика температуры.

Ошибки, которых следует избегать

Прокладка кабеля без гофры — приводит к невозможности замены и риску возгорания.
Укладка греющего кабеля в стыках плит — может повредить изоляцию при усадке.
Слишком плотная укладка — создает зоны перегрева.
Игнорирование расчетов по мощности — ведет к перегрузке сети.
Подключение без УЗО — серьезное нарушение норм безопасности.

Советы по организации надежной системы

Составляйте детальный план и схему укладки с фотофиксацией этапов;
Приобретайте кабель с сертификатами и гарантиями от известных производителей;
Учитывайте особенности помещения: влажность, размер, тип отделки;
Устанавливайте терморегуляторы с функцией программирования для экономии энергии;
При возможности проводите предварительную консультацию с электриком.

Заключение

Укладка электропроводки в стяжке теплого пола — это ответственная и технически сложная задача, требующая точности, соблюдения строительных норм и правильного подбора материалов. Ошибки на этом этапе могут не только повлечь за собой материальные затраты, но и создать реальную угрозу безопасности. При соблюдении всех рекомендаций вы получите надежную, энергоэффективную и долговечную систему отопления, которая обеспечит комфорт в доме на долгие годы.
