ИБП для котла своими руками: пошаговая инструкция и советы по сборке

Стабильное электроснабжение – важнейшее условие бесперебойной работы любого отопительного котла, особенно в загородных домах, где перебои с электричеством не редкость. Газовые, твердотопливные и электрические котлы зачастую оснащаются автоматикой, управляемой от сети 220 В, и при внезапном отключении напряжения система просто перестаёт функционировать. Именно в таких ситуациях на помощь приходит ИБП (источник бесперебойного питания). Готовые решения зачастую стоят недёшево, а их функционал не всегда отвечает конкретным требованиям пользователя. Поэтому всё больше владельцев частных домов предпочитают собирать ИБП для котла своими руками. В этой статье рассмотрим, как правильно это сделать, какие компоненты потребуются и на что стоит обратить внимание при сборке и эксплуатации.

Зачем котлу нужен ИБП

Котёл отопления, особенно современный газовый или пеллетный, оснащён электронной платой управления, насосами, датчиками температуры и прочими элементами, требующими электропитания. При отключении света:

• котёл прекращает работу и не греет воду;
• циркуляционный насос останавливается, что может привести к перегреву теплообменника;
• возможно закипание воды в системе и разгерметизация;
• при повторной подаче электричества может произойти скачок напряжения, повредивший чувствительную электронику котла.

ИБП защищает оборудование от всех этих неприятностей, обеспечивая временную автономную работу системы отопления и сглаживая скачки напряжения.

Какие ИБП подходят для котлов

Для отопительных котлов чаще всего применяют следующие типы источников бесперебойного питания:

1. Резервные (off-line) ИБП – простые и дешёвые, но при отключении электричества имеют кратковременный разрыв питания (до 10 мс), что может негативно сказаться на чувствительной автоматике котла.
2. Линейно-интерактивные (line-interactive) – обеспечивают более плавное переключение и корректируют напряжение, подходят для большинства бытовых котлов.
3. Онлайн ИБП (double-conversion) – наиболее надёжные, с постоянным преобразованием энергии, но и самые дорогие.

Для домашней самоделки оптимальный вариант – собрать систему на базе инвертора и аккумуляторов, работающую по принципу line-interactive или с минимальным временем переключения.

Принцип работы самодельного ИБП

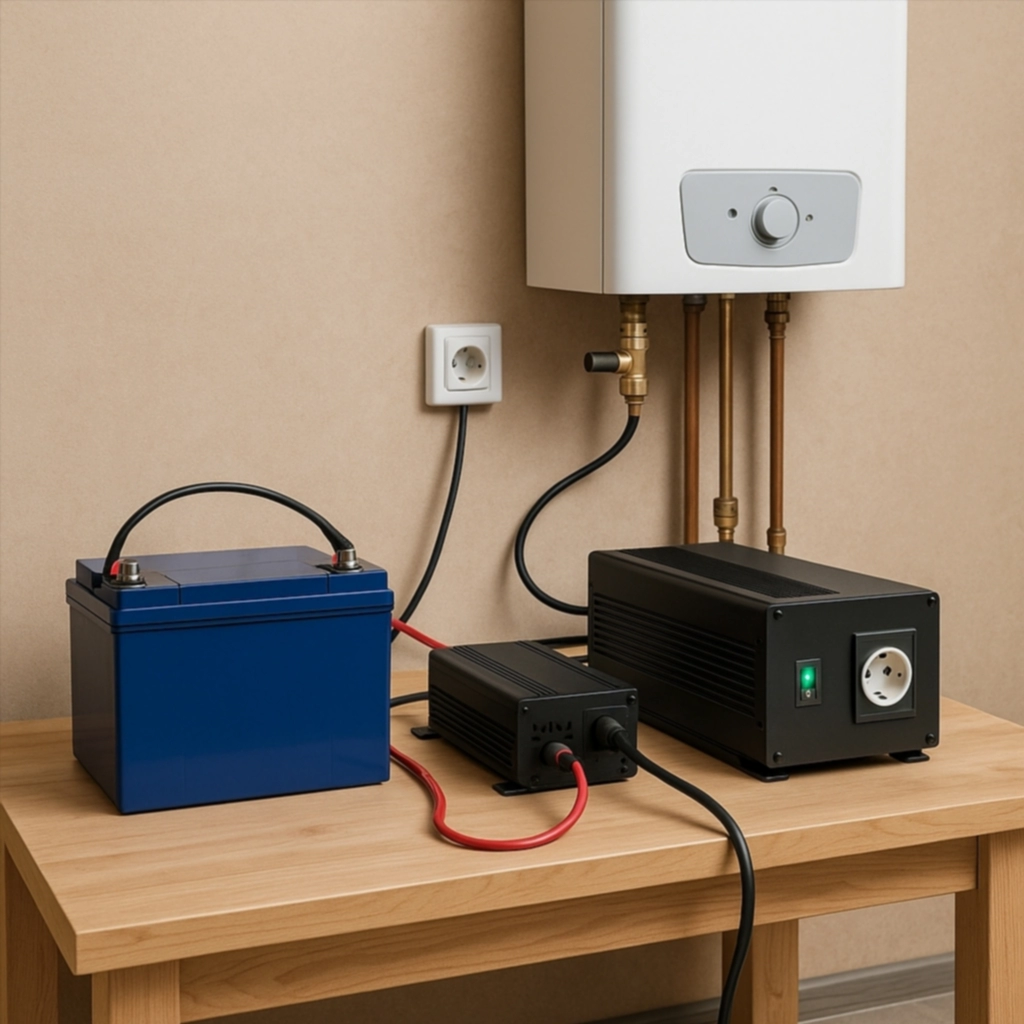

Собранный своими руками ИБП представляет собой систему из нескольких основных компонентов:

• Инвертор – преобразует постоянное напряжение 12 или 24 В от аккумулятора в переменное 220 В.
• Аккумулятор – источник питания во время отключения сети.
• Зарядное устройство – поддерживает аккумулятор в заряженном состоянии.
• Стабилизатор напряжения (опционально) – сглаживает колебания и защищает оборудование.
• Блок переключения – автоматически подаёт питание на котёл от сети или аккумулятора.

Основная задача системы – при пропадании напряжения в сети мгновенно переключиться на аккумулятор, не прерывая питания котла.

Необходимые комплектующие

Для сборки ИБП потребуются:

1. Инвертор:
   • Мощность зависит от потребления котла (обычно 150–300 Вт).
   • Лучше выбирать чистый синус, т.к. котлы чувствительны к форме сигнала.
   • Пример: инвертор на 500 Вт с чистым синусом.
2. Аккумулятор:
   • Ёмкость подбирается исходя из необходимого времени автономной работы.
   • Оптимальны гелевые или AGM-аккумуляторы.
   • Пример: 12 В, 100 А·ч – обеспечит работу котла 6–10 часов.
3. Зарядное устройство:
   • Способно заряжать аккумулятор до полной ёмкости.
   • Желательно с функцией автоматического поддержания заряда.
4. Автомат защиты – для отключения системы при перегрузке или КЗ.
5. Реле или контроллер переключения питания – обеспечивает смену источника.
6. Корпус, провода, клеммы, вентиляция – для безопасной и удобной сборки.

Расчёт автономности

Рассчитаем, сколько времени проработает система:

• Потребление котла: 150 Вт
• Аккумулятор: 12 В, 100 А·ч = 1200 Вт·ч

Учтём КПД инвертора (~85%):

1200 × 0,85 = 1020 Вт·ч

1020 / 150 = 6,8 часа

Таким образом, аккумулятор 100 А·ч обеспечит около 6–7 часов работы котла. Если требуется больше – ставят два аккумулятора последовательно (24 В) или параллельно (увеличение ёмкости).

Схема подключения

Простейшая схема выглядит так:

1. Аккумулятор соединяется с инвертором.
2. Инвертор через розетку подаёт 220 В на котёл.
3. К инвертору подключается зарядное устройство.
4. Всё это объединено через автомат и систему контроля.

Если используется реле переключения, оно автоматически подаёт питание от сети при наличии, и на инвертор – при отключении.

Как собрать ИБП для котла своими руками — пошаговая инструкция

Шаг 1. Подготовка компонентов

Проверьте совместимость оборудования, наличие защитных функций, характеристики инвертора и зарядного устройства.

Шаг 2. Монтаж аккумулятора

• Разместите аккумулятор в проветриваемом месте.
• Подключите его к инвертору с соблюдением полярности.
• Желательно использовать предохранитель между аккумулятором и инвертором.

Шаг 3. Подключение инвертора

• Подключите выход инвертора к розетке или напрямую к котлу.
• Убедитесь, что форма выходного сигнала – чистый синус.

Шаг 4. Установка зарядного устройства

• Подключите ЗУ к аккумулятору.
• Подключите его к сети 220 В через стабилизатор или УЗО.
• Настройте ЗУ на оптимальный ток и напряжение.

Шаг 5. Автоматизация переключения

• Установите реле напряжения или контроллер переключения, которое будет отслеживать питание от сети.
• При пропадании питания – переключение на инвертор.
• При появлении – зарядка аккумулятора и питание от сети.

Шаг 6. Тестирование системы

• Отключите питание в доме и проверьте, как быстро система переключается.
• Убедитесь, что котёл продолжает работу.
• Контролируйте нагрев компонентов, напряжение и отсутствие помех.

Важные советы и рекомендации

• Не используйте ИБП с модифицированным синусом – это может повредить электронику котла.
• Учитывайте вентиляцию – аккумуляторы и инверторы греются.
• Защита прежде всего – используйте автоматы и предохранители.
• Периодически проверяйте заряд аккумулятора и исправность системы.
• Не подключайте в ИБП другие приборы, кроме котла, если они не предусмотрены мощностью.
• При длительных отключениях желательно использовать генератор совместно с ИБП.

Альтернатива: готовые решения

Если вы не хотите собирать систему самостоятельно, можно приобрести готовый инверторный ИБП для котлов. Однако они зачастую имеют:

• Ограниченную мощность;
• Повышенную стоимость;
• Меньшее время автономии (встроенные аккумуляторы на 7–9 А·ч).

Самодельная система выигрывает в гибкости и долговечности, особенно при использовании качественных аккумуляторов и надёжных компонентов.

Заключение

Собрать ИБП для котла своими руками – вполне реальная задача для любого владельца дома с базовыми знаниями в электротехнике. Такая система обеспечивает защиту и автономную работу отопления при отключении электроэнергии, особенно актуально в зимний период. Грамотный подбор инвертора, аккумулятора и зарядного устройства позволит получить надёжный и долговечный результат, при этом существенно сэкономить средства по сравнению с заводскими решениями. Главное – не экономить на качестве компонентов, соблюдать правила безопасности и регулярно обслуживать систему.
