Металлический каркас без сварки: соединения, жёсткость, преимущества и ограничения конструкции

Металлический каркас не обязательно должен быть сварным. Во многих конструкциях отдельные элементы соединяют болтами, винтами, заклёпками, специальными узлами, уголками и другими механическими креплениями. Такой подход позволяет собирать разборные и частично разборные системы, заменять повреждённые элементы и обходиться без сварочных работ на объекте.

При этом отсутствие сварки само по себе не делает каркас ни слабым, ни надёжным. Его свойства зависят от формы металлических элементов, характера соединений, распределения нагрузок, количества связей и общей геометрии конструкции. Один и тот же принцип механического крепления может хорошо работать в лёгкой перегородке и быть совершенно неподходящим для нагруженной пространственной системы.

Разобраться в особенностях такого каркаса полезно ещё до выбора конкретного решения. Это помогает понимать, где разборная конструкция действительно удобна, из-за чего она теряет жёсткость и какие свойства стоит оценивать вместе со специалистом.

Что представляет собой металлический каркас без сварки

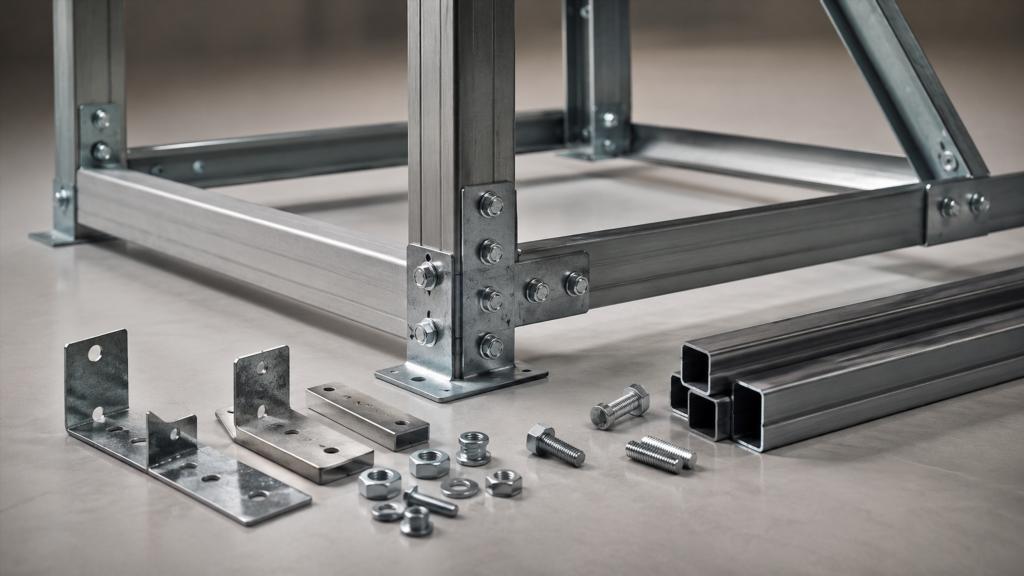

Под металлическим каркасом без сварки обычно понимают систему из металлических стоек, балок, направляющих, рам или профилей, соединённых механическим способом. Детали не образуют неразъёмный сварной шов, а удерживаются крепёжными элементами или специально сформированными соединительными узлами.

Такая конструкция может быть очень разной. К этой категории относятся и лёгкие каркасы внутренней отделки, и сборные хозяйственные конструкции, и модульные рамы, и различные вспомогательные металлические системы.

Основные способы соединения элементов включают:

• болты с гайками;
• винтовые соединения;
• заклёпки;
• уголки и соединительные пластины;
• специальные профильные соединители;
• зажимные и обжимные элементы;
• заводские замковые узлы.

Разница между ними заключается не только в удобстве сборки. От вида соединения зависит способность узла сопротивляться смещению, повороту и деформации.

Почему отсутствие сварки меняет поведение каркаса

Сварной узел при правильном проектировании объединяет отдельные металлические детали в достаточно жёсткую конструкцию. Механическое соединение работает иначе. Между его элементами существуют контактные поверхности, отверстия, крепёж и возможные микроперемещения.

Из-за этого свойства каркаса во многом определяются устройством самих узлов. Если соединение допускает небольшой поворот деталей относительно друг друга, вся рама может заметно деформироваться даже при достаточно прочном металле.

Именно поэтому прочность профиля и жёсткость готовой конструкции нельзя считать одним и тем же свойством.

От чего зависит жёсткость каркаса

Жёсткость показывает, насколько конструкция сопротивляется изменению своей формы под действием нагрузки. Для каркасов без сварки этот параметр особенно важен, поскольку механические узлы способны влиять на общую деформативность системы.

Геометрия рамы

Прямоугольная рама без дополнительных связей склонна изменять форму, превращаясь в подобие параллелограмма. Металлические элементы при этом могут практически не изгибаться — перемещение происходит преимущественно в соединениях.

Повысить пространственную устойчивость помогают конструктивные элементы, ограничивающие подобные перемещения. В зависимости от назначения системы это могут быть диагональные связи, жёсткие панели, дополнительные поперечины или специально рассчитанные узлы.

Наличие множества крепёжных элементов само по себе не гарантирует устойчивости. Важнее то, как они работают в общей геометрической схеме.

Форма металлического профиля

На поведение каркаса влияет не только толщина металла, но и форма сечения элемента.

Замкнутые и развитые профили обычно лучше сопротивляются определённым видам изгиба и кручения, чем простые тонкие полосы. У профилей со сложной геометрией могут присутствовать рёбра и отгибы, увеличивающие их жёсткость без значительного роста массы.

При этом нельзя оценивать профиль отдельно от конструкции. Деталь, хорошо работающая в одном положении, может быть значительно менее устойчивой при другой схеме нагрузки.

Длина свободных участков

Чем больше расстояние между точками закрепления металлического элемента, тем заметнее могут проявляться его прогиб и потеря устойчивости.

По этой причине каркас с большим числом промежуточных связей способен вести себя иначе, чем внешне похожая конструкция, состоящая из нескольких длинных деталей.

Для конкретного объекта допустимые размеры и расположение связей определяют расчётом, а не универсальным правилом.

Устройство соединений

Механический узел может передавать разные виды усилий. Одни соединения достаточно хорошо препятствуют перемещению деталей, но допускают их относительный поворот. Другие работают как более жёсткое сопряжение.

На свойства узла влияют:

• количество точек крепления;
• взаимное расположение соединяемых деталей;
• форма соединительных пластин;
• наличие зазоров;
• состояние отверстий;
• характер прилегания поверхностей;
• способность соединения препятствовать повороту.

Особенно важно учитывать, что локальная прочность крепежа и общая жёсткость узла — разные характеристики.

Основные варианты механических соединений

Болтовые узлы

Болтовое соединение остаётся одним из наиболее понятных способов сборки металлических элементов. Его большое преимущество заключается в возможности разборки.

При необходимости отдельную деталь можно демонтировать, заменить или перенести, если это допускает конструкция каркаса.

Болтовые узлы удобны там, где важны:

• ремонтопригодность;
• модульность;
• транспортировка конструкции частями;
• возможность последующего демонтажа;
• отсутствие сварочных работ непосредственно на месте установки.

У таких соединений есть и ограничения. Отверстия изменяют характер работы металлического элемента, а сам узел может быть менее жёстким, чем сварное сопряжение аналогичной геометрии.

Винтовые соединения

Винты широко применяются в лёгких металлических системах. Они позволяют быстро соединять тонкостенные элементы и удобны при монтаже каркасов для отделочных и вспомогательных конструкций.

Сфера их применения ограничивается назначением конкретной системы. Крепёж, подходящий для лёгкого профиля, нельзя автоматически переносить на более нагруженный металлический каркас.

Важную роль играет и материал самого профиля. Тонкий металл может деформироваться в зоне крепления раньше, чем разрушится винт.

Заклёпочные соединения

Заклёпка создаёт механическое соединение, которое обычно не предназначено для регулярной разборки. По этому признаку оно занимает промежуточное положение между полностью разборным болтовым узлом и сварным швом.

Такой способ удобен при соединении относительно тонких металлических элементов, когда доступ к узлу и особенности конструкции позволяют использовать соответствующий крепёж.

При оценке заклёпочного соединения важно учитывать не только саму заклёпку, но и состояние металла вокруг отверстия.

Соединительные уголки и пластины

Дополнительная металлическая деталь позволяет распределить крепёж между несколькими точками и изменить характер работы узла.

Уголки и пластины часто используются для сопряжения элементов, расположенных под углом друг к другу. Они также могут усиливать место соединения и уменьшать склонность отдельных деталей к повороту.

Эффективность такого решения зависит от геометрии узла в целом. Простое добавление пластины не всегда устраняет деформацию каркаса.

Преимущества каркаса без сварки

Главное достоинство механической сборки связано с технологической гибкостью. Отдельные металлические элементы можно изготовить заранее, доставить на объект и объединить непосредственно на месте.

Разборность

Некоторые конструкции можно разобрать практически на исходные элементы. Это удобно для временных сооружений, модульных систем и конструкций, которые предполагается переносить или перестраивать.

Разборность также упрощает замену отдельных повреждённых частей.

Отсутствие сварочного воздействия на металл

Сварка сопровождается локальным нагревом. В зоне шва изменяется температурное состояние металла, возможно повреждение некоторых защитных покрытий.

При механической сборке такого теплового воздействия нет. Это может быть существенным преимуществом для заранее обработанных или оцинкованных элементов, хотя состояние защитного покрытия всё равно необходимо контролировать в местах сверления, резки и других операций.

Удобство заводской подготовки

Элементы каркаса можно заранее нарезать, перфорировать и подготовить под типовые узлы. На объекте в таком случае выполняется преимущественно сборка готовых деталей.

Этот принцип широко используется в модульных системах, где важна повторяемость соединений.

Ремонтопригодность

Повреждённый элемент сварной рамы часто приходится вырезать или ремонтировать непосредственно в составе конструкции. В разборном каркасе при подходящем устройстве узлов его можно заменить отдельно.

Однако возможность замены должна быть предусмотрена самой конструкцией. Не каждый болтовой каркас легко разбирается после завершения отделки или установки других элементов.

Какие недостатки следует учитывать

Каркас без сварки имеет не только преимущества. Некоторые его особенности становятся особенно заметны при повышенных нагрузках и требованиях к пространственной жёсткости.

Большое количество узлов

Каждое соединение представляет собой отдельный участок конструкции, состояние которого влияет на работу системы.

Чем сложнее каркас, тем больше становится таких участков. Ошибки в одном типовом узле могут повторяться во многих местах.

Возможность локальных перемещений

Если крепёжные отверстия и соединительные детали допускают даже небольшие смещения, суммарная деформация крупной конструкции может оказаться заметной.

Особенно чувствительны к этому высокие и протяжённые рамы.

Требовательность к геометрии

При сварке некоторые детали можно фиксировать в нужном положении непосредственно во время изготовления рамы. Механическая сборка часто требует достаточно точного совпадения отверстий и соединительных поверхностей.

Неточности могут приводить к перекосам, напряжению отдельных деталей или невозможности нормального сопряжения элементов.

Необходимость контроля состояния крепежа

В разъёмных узлах состояние крепления имеет самостоятельное значение. На него могут влиять вибрации, повторяющиеся нагрузки, температурные изменения и деформация конструкции.

Характер контроля зависит от назначения каркаса и используемой системы соединений.

Где каркас без сварки особенно удобен

Механические соединения хорошо соответствуют конструкциям, где важны мобильность, модульность и возможность сборки из заранее подготовленных частей.

Подобные решения встречаются в:

• каркасах внутренних перегородок и облицовок;
• технических и хозяйственных конструкциях;
• стеллажных и модульных системах;
• сборных ограждениях;
• лёгких вспомогательных рамах;
• разборных навесах и сооружениях;
• некоторых заводских конструктивных системах.

Этот перечень не означает, что любое сооружение такого типа можно выполнять без сварки. Реальная пригодность решения определяется нагрузками и устройством конкретной конструкции.

Когда отказ от сварки может быть неудачным решением

Само желание собрать каркас только механическим крепежом не должно быть главным критерием выбора конструкции.

Ограничения особенно важны, когда от каркаса требуется высокая пространственная жёсткость, когда он воспринимает значительные нагрузки или когда деформация отдельных узлов способна нарушить работу всей системы.

Осторожной оценки требуют ситуации, связанные с:

• несущими элементами здания;
• значительными сосредоточенными нагрузками;
• динамическими воздействиями;
• крупными пролётами;
• высокими рамами;
• конструкциями с повышенными требованиями к устойчивости;
• объектами, где повреждение каркаса способно создать угрозу людям или имуществу.

В таких случаях выбор схемы и соединений относится уже не к вопросу удобства монтажа, а к проектированию конструкции.

Чем каркас без сварки отличается от сварного

Сравнивать два варианта только по принципу «какой прочнее» некорректно. Оба подхода могут использоваться в надёжных конструкциях, если их узлы соответствуют предполагаемой работе.

Жёсткость соединения

Сварные узлы часто позволяют получить более жёсткое сопряжение элементов. У механических соединений поведение сильнее зависит от формы пластин, расположения крепежа и способности узла препятствовать повороту.

Возможность демонтажа

Здесь преимущество обычно остаётся за болтовыми и другими разборными системами. Сварная конструкция изначально создаётся как неразъёмная.

Ремонт

Разборный узел способен облегчить замену отдельного элемента. Сварной каркас может потребовать резки и повторных сварочных работ.

Подготовка деталей

Механическая конструкция нередко требует высокой точности отверстий и взаимного расположения деталей. Сварное производство имеет свои требования к подготовке, фиксации элементов и качеству швов.

Сохранность покрытий

Отсутствие локального нагрева уменьшает риск термического повреждения покрытия, однако механическая обработка металла тоже способна нарушать защитный слой.

Типичные ошибки в восприятии металлических каркасов без сварки

Некоторые представления выглядят убедительно, но плохо описывают реальную работу конструкции.

«Если используется толстый металл, каркас будет жёстким»

Толщина материала важна, но геометрия и устройство узлов могут иметь не меньшее значение. Мощные детали, соединённые шарнирно работающими узлами, не обязательно образуют жёсткую раму.

«Чем больше болтов, тем надёжнее»

Количество крепежа нельзя рассматривать отдельно от схемы его расположения. Несколько правильно работающих точек соединения могут быть эффективнее большого числа креплений, размещённых без учёта характера нагрузок.

«Механическое соединение всегда слабее сварного»

Это слишком широкое утверждение. Существуют металлические конструкции, изначально рассчитанные на болтовую сборку. Их надёжность обеспечивается не попыткой заменить сварной шов болтами, а правильной конструктивной схемой.

«Каркас на болтах можно в любой момент разобрать»

Формально крепление остаётся разъёмным, но после установки облицовки, утепления, инженерных элементов или других конструкций доступ к узлам может исчезнуть. Практическая ремонтопригодность зависит от всей системы, а не только от вида крепежа.

«Без сварки можно собрать любой металлический каркас»

Технически механические соединения применяются очень широко, но это не означает универсальности одного решения. Для различных нагрузок используются разные формы узлов, профилей и связей.

Что важно оценить перед выбором конструкции

Для бытового пользователя полезнее рассматривать не конкретный крепёж, а свойства будущей системы.

Стоит обратить внимание на несколько вопросов:

• какую функцию выполняет каркас;
• является ли он несущим или вспомогательным;
• предполагается ли демонтаж;
• важна ли возможность замены отдельных элементов;
• какие нагрузки будет воспринимать конструкция;
• требуется ли высокая пространственная жёсткость;
• будут ли узлы доступны после завершения отделки;
• защищён ли металл от коррозии;
• предусмотрены ли элементы, препятствующие перекосу рамы.

Если каркас относится к несущей части здания или его отказ способен привести к серьёзным последствиям, этих общих вопросов недостаточно для самостоятельного выбора конструкции. Здесь требуется проектная оценка конкретной системы.

Коррозионная стойкость каркаса и соединений

При обсуждении каркаса без сварки часто основное внимание уделяется крепежу, хотя долговечность зависит ещё и от состояния металлических поверхностей.

Соединение разных металлических деталей создаёт контактные зоны, где может задерживаться влага. Отверстия, кромки и участки механической обработки также требуют внимания, поскольку защитное покрытие там может отличаться от заводской поверхности профиля.

На долговечность влияют:

• влажность среды;
• образование конденсата;
• контакт с атмосферными осадками;
• качество защитного покрытия;
• состояние торцов и отверстий;
• совместимость материалов соединяемых деталей;
• возможность высыхания контактных зон.

Для наружных и влажных помещений устойчивость к коррозии может оказаться не менее значимым свойством, чем удобство сборки.

Почему диагональные связи имеют большое значение

Одна из характерных проблем рамной конструкции — склонность к перекосу. Вертикальные стойки и горизонтальные перекладины сами по себе не всегда способны удерживать прямоугольную форму.

Дополнительные связи изменяют работу системы. Вместо свободного смещения углов появляется элемент, препятствующий изменению геометрии.

Эту функцию могут выполнять не только металлические диагонали. В некоторых конструкциях пространственную жёсткость обеспечивают панели или другие элементы, рассчитанные на совместную работу с каркасом.

Удаление такой детали способно значительно изменить свойства всей системы, даже если внешне она кажется вспомогательной.

Разборность как часть конструкции, а не просто способ крепления

Преимущество каркаса без сварки часто связывают с возможностью демонтажа. На практике полноценная разборность требует гораздо большего.

Должны оставаться доступными соединения, а отдельные элементы необходимо иметь возможность извлечь без разрушения соседних частей. Не менее важно, чтобы повторная сборка не ухудшала состояние отверстий и сопряжений.

Поэтому действительно модульная конструкция проектируется с учётом обслуживания и замены деталей. Простая замена сварных швов болтами ещё не превращает обычную раму в удобную разборную систему.

Каркас без сварки как самостоятельный конструктивный подход

Механическая сборка наиболее удачна тогда, когда каркас изначально создаётся с учётом особенностей таких соединений. В этом случае форма профилей, положение крепежа, дополнительные связи и соединительные детали работают как единая система.

Попытка просто воспроизвести сварную раму, заменив каждый шов отдельным крепежом, может дать совершенно другое поведение конструкции. У сварного и разборного узла отличаются жёсткость, распределение усилий и способность деталей перемещаться относительно друг друга.

Металлический каркас без сварки имеет вполне самостоятельную область применения. Его сильные стороны — модульность, возможность заводской подготовки, ремонтопригодность и отсутствие сварочных операций на месте сборки. Ограничения связаны прежде всего с устройством соединений, контролем геометрии и необходимостью обеспечить пространственную жёсткость.

Оценивать такой каркас лучше не по факту наличия или отсутствия сварных швов, а по тому, как вся конструкция воспринимает нагрузки, сохраняет форму и работает в местах соединения деталей. Именно устройство системы в целом определяет, будет ли разборный металлический каркас удобным и надёжным решением.
