Плоский и круглый кабель: в чем разница и на что влияет форма

Форма электрического кабеля кажется простой внешней характеристикой: один имеет вытянутое плоское сечение, другой напоминает цилиндр. На практике геометрия связана с расположением жил, устройством оболочки, поведением при изгибе, удобством размещения и устойчивостью к некоторым механическим воздействиям. При этом сама по себе форма не определяет качество кабеля и не позволяет сказать, что один вариант всегда надежнее другого.

Плоские и круглые кабели применяются в жилых зданиях, инженерных системах, оборудовании и различных вариантах прокладки. Чтобы корректно сравнивать их, важно отделять особенности геометрии от характеристик конкретного кабеля: материала жил, их количества и сечения, типа изоляции, назначения и условий эксплуатации.

Чем конструктивно отличается плоский кабель от круглого

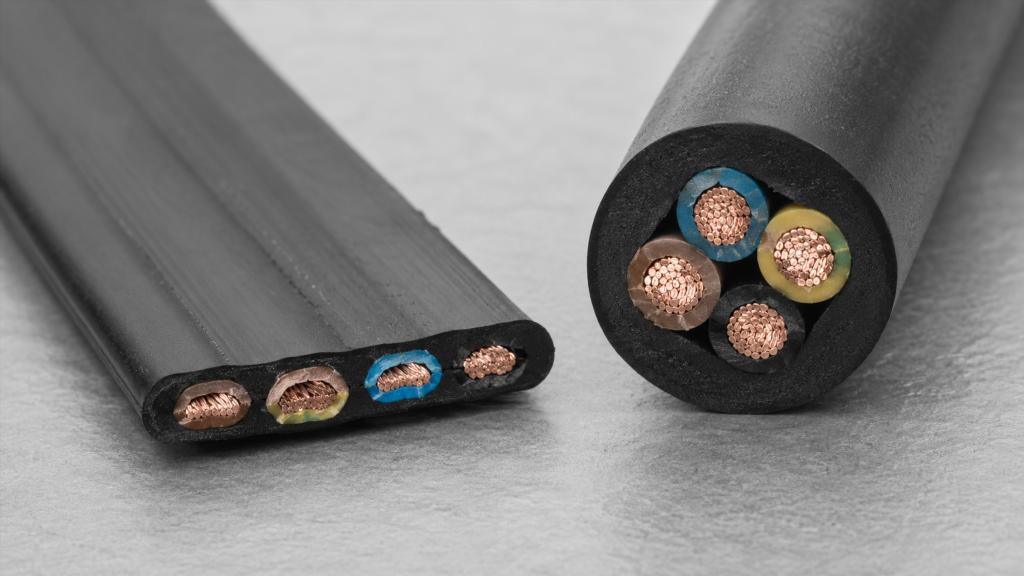

Главное визуальное различие заключается в расположении токопроводящих жил.

В плоском кабеле жилы обычно размещены преимущественно в одной плоскости. Из-за этого оболочка получает вытянутую форму: ширина заметно превышает толщину. Такое строение позволяет кабелю сравнительно компактно располагаться вдоль ровной поверхности.

В круглом кабеле жилы располагаются так, чтобы общий пучок имел близкое к круглому сечение. Они могут находиться рядом, группироваться вокруг центральной части или образовывать другую предусмотренную конструкцией структуру. Наружная оболочка охватывает этот пучок со всех сторон.

Форма влияет прежде всего на геометрию изделия, а не на сам принцип передачи электрической энергии. Электрические характеристики определяются совокупностью параметров конкретного кабеля, а не тем, выглядит он плоским или круглым.

Что остается важным независимо от формы

При сравнении кабелей нельзя ориентироваться только на внешний вид. Значение имеют:

• материал токопроводящих жил;
• количество жил;
• площадь их сечения;
• конструкция жилы — однопроволочная или многопроволочная;
• материал изоляции;
• устройство наружной оболочки;
• наличие дополнительных защитных элементов;
• назначение изделия;
• допустимые условия эксплуатации.

Два внешне похожих круглых кабеля могут иметь совершенно разные свойства. То же относится и к плоским разновидностям.

Как форма влияет на размещение кабеля

У плоской конструкции есть характерное свойство: она занимает относительно небольшую высоту при расположении широкой стороной к поверхности. Это может быть удобно там, где важно уменьшить выступ кабеля или аккуратно уложить его вдоль основания.

Круглый кабель занимает пространство иначе. Его поперечные размеры распределены более равномерно, поэтому ориентация относительно поверхности обычно имеет меньшее значение.

Разница особенно заметна при сравнении кабелей со сходным количеством и размером жил. Плоский вариант может оказаться шире, но тоньше. Круглый — уже по одному направлению, но толще по другому.

Нельзя делать вывод о возможности конкретного способа прокладки только по этой особенности. Условия размещения определяются назначением самого кабеля и требованиями к выбранной электрической системе.

Различия при изгибе

Плоская форма делает кабель неодинаково гибким в разных направлениях.

Если сгибать его так, чтобы широкая сторона образовывала плавную дугу, поведение может быть достаточно предсказуемым. При попытке повернуть кабель в другой плоскости сопротивление изгибу обычно ощущается сильнее. Причина связана с расположением жил и вытянутой геометрией оболочки.

У круглого кабеля нет столь выраженной широкой и узкой стороны. По этой причине его изгибные свойства чаще оказываются более равномерными относительно разных направлений.

Это не означает, что любой круглый кабель обязательно гибче плоского. На гибкость значительно влияют:

• конструкция каждой жилы;
• толщина и материал изоляционных слоев;
• количество жил;
• наличие заполнителей;
• наружная оболочка;
• общий диаметр или размеры изделия.

Толстый круглый кабель с жесткими жилами может быть значительно менее податливым, чем сравнительно небольшой плоский.

Почему изгиб нельзя оценивать только на ощупь

Мягкость оболочки еще не означает, что кабель допускает очень крутые изгибы. Сильная деформация способна создавать дополнительную нагрузку на жилы, изоляцию и внутреннюю структуру.

Поэтому бытовое впечатление «этот кабель легко гнется» не заменяет сведения о его назначении и допустимых условиях применения.

Повороты и изменение направления трассы

Разница формы особенно ощущается там, где направление кабеля неоднократно меняется.

Плоский кабель стремится сохранять определенную ориентацию своей широкой стороны. Поворот в пространстве иногда сопровождается не только изгибом, но и скручиванием всей конструкции.

Круглый кабель обычно менее чувствителен к своей ориентации вокруг продольной оси. Если он поворачивается, его внешняя геометрия относительно окружающего пространства меняется меньше.

Для простой прямой линии эта особенность почти незаметна. На сложных участках с многочисленными изменениями направления она становится более значимой.

Устойчивость к механическим воздействиям

Форма влияет и на распределение внешнего давления.

У круглого кабеля нагрузка при контакте может распределяться по оболочке иначе, чем у плоского. Его конструкция обладает приблизительно одинаковой внешней геометрией с разных сторон.

У плоского кабеля есть широкие поверхности и сравнительно узкие боковые грани. Воздействие на них приводит к различному распределению усилий внутри конструкции.

Однако считать круглый кабель автоматически более защищенным от любых механических нагрузок неправильно. Реальная стойкость зависит от материалов, толщины оболочки, внутреннего устройства и наличия специальных защитных слоев.

Форма может влиять на характер деформации, но не заменяет механическую защиту там, где она действительно требуется.

Чем отличаются оболочки и внутреннее заполнение

В круглом многожильном кабеле между отдельными жилами могут оставаться промежутки. Конструкция некоторых изделий предусматривает заполнение этих зон, чтобы получить более правильную внешнюю форму и стабилизировать внутреннее расположение элементов.

У плоского кабеля жилы чаще располагаются последовательно рядом друг с другом, поэтому внутренняя геометрия выглядит иначе. Общая оболочка повторяет вытянутое расположение элементов.

Устройство может сильно различаться даже внутри одной геометрической группы. Встречаются круглые и плоские кабели с разными типами оболочек, дополнительной защитой и отличающейся внутренней структурой.

По внешнему виду нельзя надежно определить все свойства изделия.

Влияет ли форма на охлаждение

Иногда плоской форме приписывают заметно лучшее охлаждение только потому, что у кабеля имеется широкая поверхность. В реальных условиях тепловой режим определяется намного большим количеством факторов.

Значение имеют нагрузка, свойства проводников, материал изоляции, окружающая температура, способ размещения и соседство с другими кабелями.

Геометрия действительно участвует в теплообмене, поскольку площадь поверхности и распределение внутренних элементов отличаются. Но превращать эту особенность в универсальное правило «плоский охлаждается лучше» некорректно.

Особенно важно не переносить выводы о геометрии одного изделия на совершенно другой кабель с иным сечением, оболочкой и назначением.

Что удобнее при фиксации на поверхности

Плоский кабель благодаря широкой стороне способен устойчиво располагаться на ровном основании. Он меньше склонен перекатываться и имеет понятную ориентацию.

Круглое сечение не формирует широкой опорной поверхности. При свободном размещении кабель может легче менять свое положение вокруг продольной оси.

Эта разница имеет значение главным образом с точки зрения геометрии и удобства расположения. Способ крепления должен соответствовать конкретному кабелю и условиям эксплуатации, поэтому внешняя форма не является единственным критерием.

Что происходит при неровном основании

На идеально ровной поверхности преимущества широкого контакта плоского кабеля заметнее. На неровном основании ситуация меняется: отдельные выступы способны создавать локальное давление.

Круглый кабель соприкасается с основанием по другой геометрической схеме. Он может легче менять положение при прохождении небольших неровностей.

Это еще один пример того, почему форма дает определенные свойства, но сама по себе не отвечает на вопрос о пригодности кабеля для конкретного места.

Есть ли разница в компактности

Однозначного ответа без указания направления измерения нет.

Плоский кабель часто имеет небольшую толщину, но занимает большую ширину. Круглый может быть более компактным по ширине, однако его высота над поверхностью окажется больше.

Поэтому под словом «компактный» могут подразумеваться разные характеристики:

• минимальная толщина;
• небольшая ширина;
• малая общая площадь поперечного сечения;
• удобство размещения нескольких линий рядом;
• возможность прохождения через ограниченное пространство.

Для одной задачи преимуществом окажется небольшая толщина, для другой важнее равномерное круглое сечение.

Отличается ли надежность плоского и круглого кабеля

Форма не является показателем качества.

Надежный кабель должен соответствовать своему назначению, иметь подходящую конструкцию и эксплуатироваться в предусмотренных условиях. Если сравнить качественный плоский кабель с неподходящим для конкретной задачи круглым, форма не сделает последний лучшим. Верно и обратное.

На долговечность гораздо сильнее влияют механические нагрузки, температурные условия, состояние изоляции, качество соединений и соответствие изделия режиму эксплуатации.

Фраза «круглый надежнее плоского» слишком сильно упрощает вопрос. Точнее говорить о различиях конструкции и поведения в определенных условиях.

Форма и защита от повреждений

Ни плоское, ни круглое сечение само по себе не защищает кабель от серьезного внешнего воздействия.

Опасными для кабельной линии могут быть:

• сильное сдавливание;
• острые перегибы;
• повреждение оболочки;
• постоянное трение;
• воздействие среды, для которой материал оболочки не рассчитан;
• механическая нагрузка на кабель в местах соединения.

Устойчивость к таким факторам определяется устройством конкретного изделия и применяемыми защитными решениями.

Нельзя считать, что более массивный внешний вид автоматически означает высокую механическую прочность.

Почему некоторые кабели изначально делают плоскими

Плоская конструкция удобна, когда требуется расположить жилы рядом и получить небольшую толщину изделия. Такая геометрия также упрощает ориентацию кабеля относительно поверхности.

У этого подхода есть характерные последствия: изделие становится асимметричным по сечению, по-разному ведет себя при изгибе в разных направлениях и занимает больше пространства по ширине.

Это не недостатки в абсолютном смысле, а особенности конструкции.

Производитель выбирает форму исходя из назначения изделия, требуемого количества жил, особенностей оболочки и предполагаемого способа эксплуатации.

Зачем используют круглую конструкцию

Круглая форма удобна, когда требуется получить более симметричное сечение и компактно объединить несколько внутренних элементов в общий пучок.

У такой геометрии нет выраженной широкой стороны. Это упрощает изменение пространственной ориентации кабеля и может быть удобно на трассах сложной формы.

Круглая оболочка также хорошо сочетается с конструкциями, где внутри располагается несколько жил и дополнительные элементы.

Но наличие круглой формы ничего не говорит о том, предназначен ли кабель для неподвижной проводки, подключения оборудования или других задач. Эти свойства определяются его конкретным типом.

Распространенные заблуждения

«Плоский кабель всегда предназначен только для стен»

Форма действительно удобна для расположения вдоль ровных поверхностей, но область применения определяется не геометрией как таковой, а назначением конкретного кабеля.

«Круглый кабель обязательно гибкий»

Круглое сечение дает более симметричное поведение при изменении направления, однако жесткость может быть высокой. Она зависит от жил, оболочки, диаметра и внутренней конструкции.

«Плоский кабель хуже переносит любое механическое воздействие»

Характер деформации у него отличается, но прочность нельзя оценивать только по форме. Некоторые конструкции имеют достаточно стойкую оболочку, другие рассчитаны на более щадящие условия.

«Если электрические параметры одинаковые, кабели полностью взаимозаменяемы»

Совпадение отдельных характеристик еще не делает два изделия одинаковыми по назначению. Могут отличаться конструкция, материалы оболочки, условия применения и механические свойства.

На какие характеристики смотреть при сравнении

Форма полезна как один из параметров оценки, но ее стоит рассматривать вместе с остальными свойствами.

При сравнении двух кабелей полезно обращать внимание на следующие особенности:

• для какой области применения предназначено изделие;
• сколько в нем жил и как они устроены;
• из какого материала выполнены проводники;
• какие свойства имеет изоляция;
• насколько кабель жесткий или гибкий;
• как устроена наружная оболочка;
• предусмотрена ли дополнительная механическая защита;
• как кабель ведет себя при изменении направления;
• какие внешние условия допускает его конструкция.

Такое сравнение дает значительно больше информации, чем выбор исключительно между «плоским» и «круглым».

Где различие формы ощущается сильнее всего

На прямом участке с достаточным свободным пространством геометрия может практически не создавать заметных различий в эксплуатации. Значение формы возрастает там, где пространство ограничено или трасса меняет направление.

У плоского кабеля заметную роль играет ориентация широкой стороны. У круглого ориентация вокруг собственной оси обычно менее критична.

Разница также проявляется при укладке на поверхность: плоская конструкция имеет меньшую высоту при расположении широкой стороной к основанию, тогда как круглая сохраняет примерно одинаковый размер независимо от поворота.

Именно такие свойства полезнее учитывать при сравнении, чем пытаться определить «лучший» тип по одному внешнему признаку.

Что в итоге означает форма кабеля

Плоский и круглый кабель отличаются не только внешностью. Геометрия связана с расположением жил, характером изгиба, ориентацией при прокладке, распределением механической нагрузки и занимаемым пространством.

Плоская конструкция дает широкую и тонкую форму, хорошо определяемую ориентацию и различное поведение при изгибе в разных направлениях. Круглая конструкция более симметрична, обычно менее чувствительна к повороту вокруг продольной оси и удобна при изменении пространственного направления трассы.

Ни одна из этих форм не является универсально лучшей. Нельзя судить по ней о надежности, допустимой нагрузке или пригодности для конкретной электрической системы. При оценке кабеля основное значение имеют его назначение, конструкция жил, изоляция, оболочка и предусмотренные условия эксплуатации, а форма выступает одной из важных, но не единственных характеристик.
