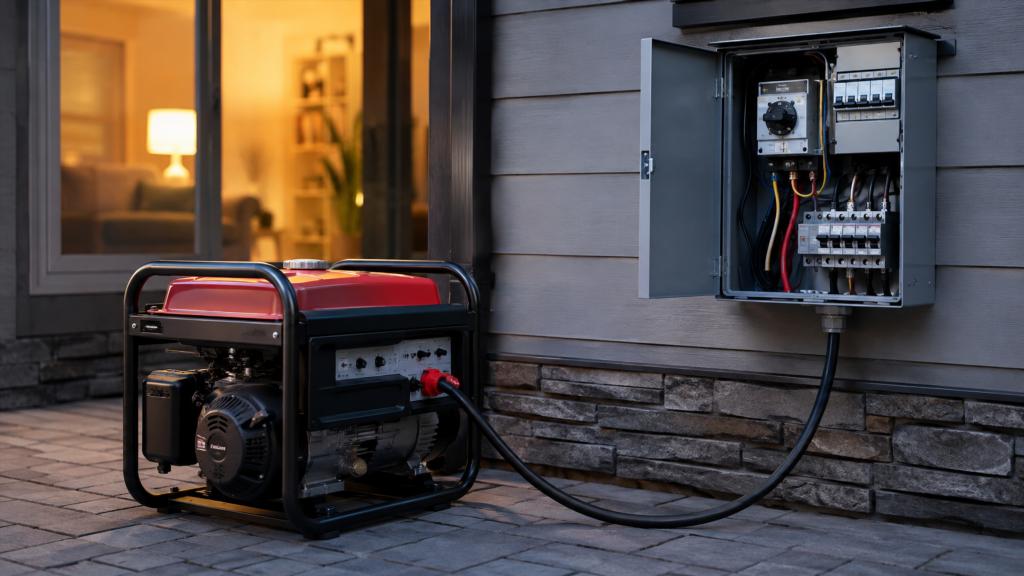

Подключение генератора к сети дома: основные риски, варианты резервного питания и вопросы безопасности

Генератор в частном доме обычно рассматривают как резервный источник электроэнергии на случай аварии в наружной сети, планового отключения или нестабильного электроснабжения. Его задача кажется простой: когда напряжение пропадает, часть домашних приборов или весь дом получают питание от автономного источника. На практике такая система затрагивает не только сам генератор, но и вводной щит, защитные устройства, способ переключения источников, распределение нагрузки, заземление и особенности конкретной домашней электросети.

Главная особенность резервного питания заключается в необходимости безопасно разделять два источника электроэнергии. Дом не должен одновременно оставаться соединённым с внешней сетью и получать питание от генератора через неподходящее для этого соединение. Ошибка в организации переключения способна привести к повреждению оборудования, поражению электрическим током, пожару или появлению напряжения там, где его не ожидают.

Поэтому подключение генератора к сети дома следует рассматривать не как простой способ «подать электричество в проводку», а как отдельную систему резервного электроснабжения со своими ограничениями.

Как устроена идея резервного питания дома

При обычной работе электроэнергия поступает в дом от внешней сети. Она проходит через вводное и распределительное оборудование, после чего распределяется между освещением, розетками и стационарными потребителями.

При исчезновении внешнего питания резервный генератор может временно стать источником электроэнергии. Для этого система должна решить несколько задач:

• отделить домашнюю сеть от внешнего источника;
• подключить резервный источник;
• не допустить опасного одновременного соединения источников;
• ограничить нагрузку возможностями генератора;
• сохранить работоспособность необходимых защитных устройств;
• корректно работать с особенностями однофазной или трёхфазной сети.

Сам процесс переключения может выполняться вручную либо автоматически. Различие между вариантами заключается не только в удобстве. Меняются состав оборудования, сложность системы и требования к генератору.

Почему генератор нельзя воспринимать как обычный бытовой прибор

Большинство электроприборов являются потребителями: они получают энергию из домашней сети. Генератор, напротив, является источником энергии. Из-за этого попытка обращаться с ним как с очередным подключаемым устройством принципиально меняет характер рисков.

Особенно опасна ситуация, при которой автономный источник способен подавать напряжение обратно в сторону внешней сети. Даже если электроснабжение улицы отключено, неправильно организованное резервное питание может создать напряжение на участке цепи, который считается обесточенным.

Есть и другая проблема: восстановление внешнего электроснабжения. Если два независимых источника оказываются соединены способом, для которого оборудование не предназначено, последствия могут быть тяжёлыми.

Правильная система резервного питания поэтому основана на управляемом переключении источников, а не на попытке найти самый простой способ соединить генератор с существующей проводкой.

Ручное переключение источников питания

В сравнительно простой системе переход на генератор выполняет человек. После исчезновения внешнего электроснабжения источник питания дома переводится в соответствующий режим с помощью предусмотренного переключающего оборудования.

Такое решение может быть удобным там, где отключения происходят редко и владельцу не требуется мгновенное восстановление электроснабжения.

У ручного варианта есть несколько характерных особенностей:

• система обычно проще автоматической;
• меньше элементов, которым требуется управление;
• запуск резервного источника и переход на него требуют присутствия человека;
• возрастает значение понятной логики коммутации;
• ошибки пользователя необходимо предотвращать самой конструкцией системы.

Ключевой принцип состоит в том, что переключающее устройство должно исключать опасное соединение источников. Недостаточно рассчитывать на внимательность человека или устную договорённость о последовательности действий.

Автоматическое резервное питание

Автоматизированная система способна обнаруживать исчезновение основного электроснабжения и управлять переходом на резервный источник. В зависимости от оборудования она может также участвовать в запуске генератора и последующем возврате дома к основному электроснабжению.

Такой вариант особенно интересен, когда в доме есть потребители, для которых длительное отсутствие электричества нежелательно. К ним могут относиться системы отопления, насосное оборудование, часть автоматики, холодильное оборудование и другие устройства.

Автоматизация при этом не делает систему универсальной. Необходимо учитывать:

• способен ли конкретный генератор работать с автоматическим запуском;
• как система определяет исчезновение и восстановление основного питания;
• каким образом исключается одновременное подключение двух источников;
• какие потребители будут получать резервное питание;
• что произойдёт при перегрузке генератора;
• как будут работать устройства защиты.

Чем сложнее резервная система, тем больше значение предварительного проектирования и согласования всех её элементов.

Полное или частичное резервирование дома

Необязательно обеспечивать генератором абсолютно все электрические нагрузки здания. Во многих случаях выделяют только наиболее необходимые цепи.

Полное резервирование

При полном резервировании предполагается возможность питания значительной части домашней сети или практически всех подключённых потребителей.

Преимуществом является привычное использование электрической системы дома во время отключения внешнего питания. Ограничением становится потенциально высокая суммарная мощность оборудования.

В доме одновременно могут находиться:

• электрические нагреватели;
• кухонное оборудование;
• насосы;
• электроинструмент;
• кондиционеры;
• водонагреватели;
• осветительные приборы;
• бытовая техника.

Генератор, подходящий для нескольких важных потребителей, не обязательно способен обеспечить обычный режим работы всего здания.

Частичное резервирование

Другой подход заключается в выделении группы приоритетных цепей. Во время аварии питание получают только устройства, необходимые для поддержания основных функций дома.

Например, к резервируемой части могут относить освещение отдельных помещений, отопительную автоматику, холодильное оборудование или инженерные системы. Конкретный состав зависит от устройства дома и приоритетов владельца.

Такой подход позволяет уменьшить требования к резервному источнику и снизить вероятность случайной перегрузки.

Почему мощность генератора — не единственный важный параметр

Номинальная мощность часто воспринимается как главная характеристика резервного источника. На практике оценивать необходимо не только сумму мощностей подключённых приборов.

Некоторые потребители при запуске кратковременно требуют значительно большего тока, чем во время стабильной работы. Это характерно для оборудования с электродвигателями и компрессорами.

Генератор также может по-разному реагировать на характер нагрузки. Чувствительная электроника, электродвигатели, нагревательные элементы и импульсные источники питания создают разные режимы работы.

При оценке резервной системы учитывают:

• номинальную и кратковременную нагрузку;
• возможное одновременное включение устройств;
• наличие оборудования с электродвигателями;
• характер резервируемых потребителей;
• допустимые режимы самого генератора;
• качество выдаваемого напряжения;
• устройство домашней электросети.

Простое сложение значений мощности на корпусах приборов не всегда отражает реальные условия эксплуатации.

Однофазная и трёхфазная сеть

Тип домашнего ввода существенно влияет на организацию резервного питания.

В однофазной сети принцип распределения электроэнергии сравнительно прост. В трёхфазном доме появляются дополнительные вопросы: какие нагрузки находятся на каждой фазе, требуется ли резервирование всех фаз, как распределяется мощность и какие трёхфазные потребители имеются в здании.

Нельзя исходить из предположения, что наличие трёхфазного ввода автоматически означает необходимость трёхфазного генератора. Равным образом нельзя считать, что однофазный резервный источник можно без дополнительной оценки использовать для питания любой трёхфазной системы.

Важен не только тип ввода, но и состав потребителей. Если в доме имеется оборудование, которому действительно необходимо трёхфазное питание, требования к резервной системе будут отличаться от здания, где три фазы используются главным образом для распределения обычных однофазных нагрузок.

Баланс нагрузки в трёхфазной системе

Для трёхфазного резервного источника имеет значение распределение потребителей между фазами. Общая мощность генератора не означает, что её можно произвольно получить на одной выбранной фазе.

Сильный перекос нагрузки способен ухудшать режим работы оборудования. Поэтому вопрос резервирования трёхфазного дома нельзя сводить к сравнению одного общего значения мощности генератора с общей мощностью потребителей.

При проектировании анализируют, какие цепи находятся на каждой фазе и как они будут использоваться в резервном режиме.

Защитные устройства при работе от генератора

В домашнем щите могут использоваться автоматические выключатели, устройства дифференциальной защиты и другие элементы электробезопасности. При переходе на автономный источник недостаточно лишь убедиться, что на розетках появилось напряжение.

Защитные устройства должны сохранять предусмотренную функцию и при резервном питании. На их работу влияют устройство системы заземления, параметры источника и способ коммутации проводников.

Некоторые генераторы конструктивно отличаются от обычной внешней сети по организации выходной цепи. По этой причине работоспособность защиты нельзя оценивать только по факту включения генератора.

Особое внимание требуется к нейтральному проводнику и связи частей системы с землёй. Универсальная схема для любого генератора и любого дома здесь неприменима: решение зависит от конструкции источника и существующей системы электроснабжения.

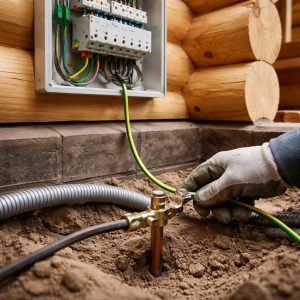

Зачем учитывать заземление

Заземление генератора нередко понимают как отдельное действие, не связанное с остальной сетью. На самом деле оно является частью общей системы защиты.

Важно различать корпус оборудования, рабочие проводники и защитные проводники. Их назначение различается, а неправильное соединение способно изменить работу защитных устройств.

Вопросы, которые требуется оценить при создании резервного электроснабжения, включают:

• устройство существующей системы заземления дома;
• конструкцию выхода генератора;
• способ переключения между источниками;
• коммутацию нейтрального проводника;
• сохранение условий работы защитных устройств;
• связь металлических корпусов оборудования с системой уравнивания потенциалов.

Именно поэтому одинаковый внешне генератор может требовать разной организации подключения в разных зданиях.

Главный риск — обратная подача напряжения

Одним из наиболее серьёзных последствий неправильной организации резервного питания является обратная подача энергии из дома во внешнюю сеть.

Если домашняя электросистема не отделена от питающей линии надёжным переключающим устройством, напряжение генератора потенциально может выйти за пределы дома.

Это создаёт опасность не только для владельца здания. Люди, работающие с линией после аварии, могут рассчитывать на отсутствие напряжения. Наличие постороннего источника делает ситуацию непредсказуемой.

По этой причине физическое исключение опасного одновременного соединения источников является одним из базовых требований к самой идее резервного питания.

Почему опасны импровизированные способы подключения

Стремление получить резервное питание с минимальным количеством оборудования иногда приводит к использованию соединений, которые не предназначены для подачи энергии в домашнюю распределительную сеть.

Проблема таких решений не ограничивается качеством контакта. Они могут обходить нормальную логику защитных и переключающих устройств.

Характерные риски включают:

• возможность обратной подачи напряжения;
• отсутствие гарантированного разделения источников;
• неправильную работу защитных устройств;
• перегрузку проводки;
• появление доступных частей под опасным напряжением;
• ошибки при восстановлении основного электроснабжения.

Безопасность системы должна обеспечиваться её конструкцией, а не памятью владельца о том, какой аппарат необходимо отключить перед очередным действием.

Что происходит при восстановлении внешнего питания

Возврат напряжения во внешней сети тоже является частью работы резервной системы.

В ручном варианте требуется контролируемый переход обратно на основной источник. В автоматической системе этим занимается соответствующая автоматика.

При корректной организации два источника не должны неожиданно оказаться соединёнными между собой. Также необходимо учитывать поведение нагрузки в момент возврата питания. После длительного отключения множество устройств могут попытаться включиться практически одновременно.

Автоматизация должна восприниматься не только как средство удобного запуска генератора, но и как система управления переходами между различными режимами электроснабжения.

Какие потребители требуют особого внимания

Домашние устройства различаются по характеру потребления электроэнергии.

Обычный электронагреватель представляет для источника одну разновидность нагрузки, двигатель насоса — другую, а электронное оборудование — третью.

При оценке резервного питания особого внимания могут требовать:

• скважинные и циркуляционные насосы;
• компрессорное оборудование;
• холодильники и морозильные камеры;
• системы отопления;
• электронные блоки управления;
• оборудование с высокой пусковой нагрузкой;
• чувствительная бытовая электроника.

Для части техники критична не только доступная мощность, но и параметры напряжения при изменении нагрузки.

Размещение генератора — часть безопасности системы

Электрические риски — не единственные. Генератор с двигателем внутреннего сгорания создаёт выхлопные газы, шум и тепло.

Такое оборудование нельзя рассматривать как обычный электрический прибор, который можно поставить в удобном свободном помещении. Особую опасность представляет угарный газ: он не имеет выраженного цвета или запаха, а его накопление в помещении может быть смертельно опасным.

При выборе места оценивают:

• отвод выхлопных газов;
• вентиляцию;
• защиту от атмосферного воздействия;
• расстояние от горючих материалов;
• доступ для обслуживания;
• уровень шума;
• требования изготовителя оборудования.

Электрическая часть резервной системы и безопасное размещение самого генератора должны рассматриваться совместно.

Типичные ошибки при оценке резервного питания

Многие проблемы возникают ещё до монтажа, когда систему представляют слишком упрощённо.

Распространённая ошибка — выбирать генератор только по общей мощности дома. Реальная резервная нагрузка может быть существенно меньше либо, напротив, иметь тяжёлые пусковые режимы.

Не менее рискованно считать, что наличие электрического переключателя автоматически решает все вопросы. Помимо разделения источников необходимо учитывать защиту, нейтраль, заземление и особенности конкретного ввода.

Ещё одна ошибка — резервировать все цепи без необходимости. Это увеличивает нагрузку и усложняет контроль потребления во время отключения.

Проблемы вызывает и отсутствие понятной границы между штатным и аварийным режимом. Хорошая система должна оставаться предсказуемой независимо от того, находится ли рядом человек, который хорошо помнит её устройство.

Что полезно определить до проектирования системы

До выбора оборудования имеет смысл составить ясное представление о том, что именно должно происходить при отключении электроэнергии.

Полезно определить:

• какие потребители действительно необходимо сохранить в работе;
• требуется ли автоматический запуск;
• как долго обычно требуется резервное питание;
• есть ли в доме трёхфазные устройства;
• какие приборы имеют электродвигатели и значительные пусковые токи;
• как устроен существующий электрический щит;
• какая система заземления используется;
• где физически может находиться генератор;
• требуется ли резервирование всего дома либо отдельной группы цепей.

Такой перечень позволяет обсуждать не абстрактное «подключение генератора», а конкретную задачу резервного электроснабжения.

Какие вопросы стоит обсудить с электриком

При подготовке проекта полезнее спрашивать не только о способе подключения, но и о поведении системы в разных режимах.

Стоит уточнить, каким образом будет исключена обратная подача электроэнергии во внешнюю сеть, что произойдёт при восстановлении основного питания, какие цепи останутся резервными и сохранится ли работа существующих защит.

Для трёхфазного дома отдельно оценивают распределение нагрузки и необходимость питания трёхфазных потребителей.

Также имеет смысл выяснить:

• какой тип переключения подходит существующей сети;
• требуется ли коммутация нейтрального проводника;
• как резервный источник взаимодействует с системой заземления;
• какие нагрузки разрешено использовать одновременно;
• как система поведёт себя при перегрузке;
• какие признаки будут указывать на работу от резервного источника;
• требуется ли изменение существующего распределительного щита.

Ответы на эти вопросы дают гораздо более полное представление о безопасности системы, чем один показатель мощности генератора.

Ручная или автоматическая система: чем определяется выбор

Ручное переключение может быть рациональным при редких отключениях, когда присутствие человека не является проблемой. Такая система обычно проще и не требует автоматического запуска генератора.

Автоматический вариант удобен там, где важно сократить перерыв в электроснабжении или обеспечить работу оборудования даже при отсутствии владельцев. Он сложнее и требует совместимости генератора, автоматики и домашней сети.

Ни один из этих вариантов нельзя считать универсально лучшим. Они решают одну задачу разными средствами.

При выборе учитывают частоту отключений, состав резервируемых потребителей, необходимость автономной работы без человека, сложность обслуживания и характеристики имеющегося оборудования.

Каким должно быть безопасное резервное электроснабжение

Хорошо организованная система резервного питания обладает несколькими важными свойствами. Её режимы однозначны, источники надёжно разделены, нагрузка соответствует возможностям генератора, а защитные устройства сохраняют предусмотренную функцию.

Пользователь при этом не должен создавать безопасное состояние системы множеством импровизированных действий. Основные опасные комбинации должны исключаться техническим устройством системы.

Генератор становится частью домашнего электроснабжения, поэтому его необходимо рассматривать вместе с вводом, щитом, защитой, заземлением и подключёнными потребителями.

Заключение

Подключение генератора к сети дома — это организация полноценного резервного источника электроснабжения, а не просто соединение автономного генератора с домашней проводкой. Главными вопросами становятся безопасное переключение источников, исключение обратной подачи напряжения, соответствие нагрузки возможностям генератора, сохранение работы защитных устройств и учёт особенностей заземления.

Для одного дома рациональным может оказаться ручное переключение и небольшая резервная группа потребителей, для другого — автоматизированная система с более широким резервированием. Существенное значение имеют тип ввода, число фаз, характер нагрузки, наличие двигателей и чувствительной электроники.

Наиболее опасны решения, в которых безопасность зависит от того, вспомнит ли человек нужную последовательность действий. Надёжная резервная система строится так, чтобы несовместимые режимы нельзя было случайно включить одновременно.

Грамотно спроектированное резервное питание позволяет использовать генератор по его прямому назначению — поддерживать необходимые функции дома во время отключения внешней сети, не создавая при этом дополнительных рисков для электропроводки, оборудования и людей.
