Где должна находиться точка росы в стене и почему это важно для конструкции

Точка росы в стене часто воспринимается как строго заданная граница, которую при строительстве нужно обязательно «вынести» в утеплитель или за пределы несущей конструкции. Такое представление слишком упрощает реальную картину. В ограждающей конструкции нет одной постоянной точки, неподвижно находящейся на определённой глубине стены. Температура и влажность меняются вместе с погодой, режимом отопления, вентиляцией и влажностью воздуха в помещении, поэтому зона возможной конденсации тоже может смещаться.

Для стены важно не столько само положение условной точки росы, сколько то, возникает ли внутри конструкции опасное накопление влаги, насколько долго материалы остаются влажными и успевают ли они высохнуть в течение года. Грамотно устроенная стена должна сохранять устойчивый влажностный режим без длительного намокания утеплителя, кладки, древесины и других чувствительных материалов.

Что называют точкой росы

Воздух всегда содержит некоторое количество водяного пара. Чем выше его температура, тем больше влаги он способен удерживать в газообразном состоянии. При охлаждении наступает температура, при которой относительная влажность достигает 100 %. Дальнейшее охлаждение может привести к образованию конденсата.

Эту температуру называют точкой росы.

В жилом доме зимой обычно складывается следующая ситуация:

• внутри помещения воздух тёплый и содержит водяной пар;
• наружный воздух значительно холоднее;
• температура внутри стены постепенно снижается от внутренней поверхности к наружной;
• водяной пар способен перемещаться через некоторые материалы конструкции;
• при определённых условиях температура внутри стены может оказаться достаточно низкой для образования конденсата.

При этом наличие температуры ниже точки росы ещё не означает, что конкретный слой обязательно будет постоянно мокрым. Важны количество поступающего водяного пара, паропроницаемость материалов, влажность воздуха, продолжительность холодного периода и возможность последующего высыхания.

Где должна находиться точка росы в правильно устроенной стене

Универсального правила вида «точка росы всегда должна находиться именно здесь» для всех стен не существует. Кирпичная кладка, газобетон, деревянная конструкция, каркасная стена и многослойный фасад работают по-разному.

Хорошим можно считать такое устройство стены, при котором даже при сезонном смещении температурной зоны внутри конструкции не возникает критического накопления влаги.

Наиболее благоприятная ситуация для утеплённой стены обычно складывается тогда, когда основная несущая часть конструкции зимой остаётся сравнительно тёплой, а значительная часть температурного перепада приходится на наружный теплоизоляционный слой. Именно этим объясняется широкое применение наружного утепления.

Однако фраза «точка росы должна быть в утеплителе» тоже требует уточнения. Утеплители различаются по способности пропускать пар и по чувствительности к влаге. Кроме того, состояние конструкции определяется не одной расчётной границей, а распределением температуры и парциального давления водяного пара по всей толщине стены.

Корректнее говорить так: в стене следует избегать условий, при которых значительное количество влаги регулярно конденсируется в чувствительных слоях и не успевает из них удаляться.

Почему наружное утепление обычно улучшает влажностный режим стены

Когда теплоизоляция располагается снаружи, существующая стена оказывается ближе к температуре помещения. Зимой кладка охлаждается меньше, а зона низких температур смещается ближе к наружной стороне конструкции.

Например, без утепления кирпичная или блочная стена может сильно промерзать. После устройства достаточного наружного теплоизоляционного слоя температура большей части кладки повышается.

Это даёт несколько преимуществ:

• несущая стена меньше охлаждается;
• уменьшается вероятность длительной конденсации внутри кладки;
• температурные колебания несущего материала становятся менее выраженными;
• внутренняя поверхность стены становится теплее;
• снижается риск поверхностного конденсата в холодных участках;
• конструкция получает более благоприятный температурно-влажностный режим.

Такой принцип особенно важен для материалов, способных впитывать влагу.

Что происходит внутри наружного утеплителя

Температура в теплоизоляционном слое зимой заметно меняется по его толщине. Поэтому условная зона достижения температуры точки росы действительно может находиться внутри утеплителя.

Само по себе это не означает дефект. В правильно рассчитанной многослойной системе учитывается количество влаги, способное попасть в эту область, её влияние на материал и возможность удаления влаги.

Гораздо опаснее ситуация, при которой пар задерживается на границе материалов и на протяжении длительного времени образует значительное количество конденсата.

Чем внутреннее утепление отличается от наружного

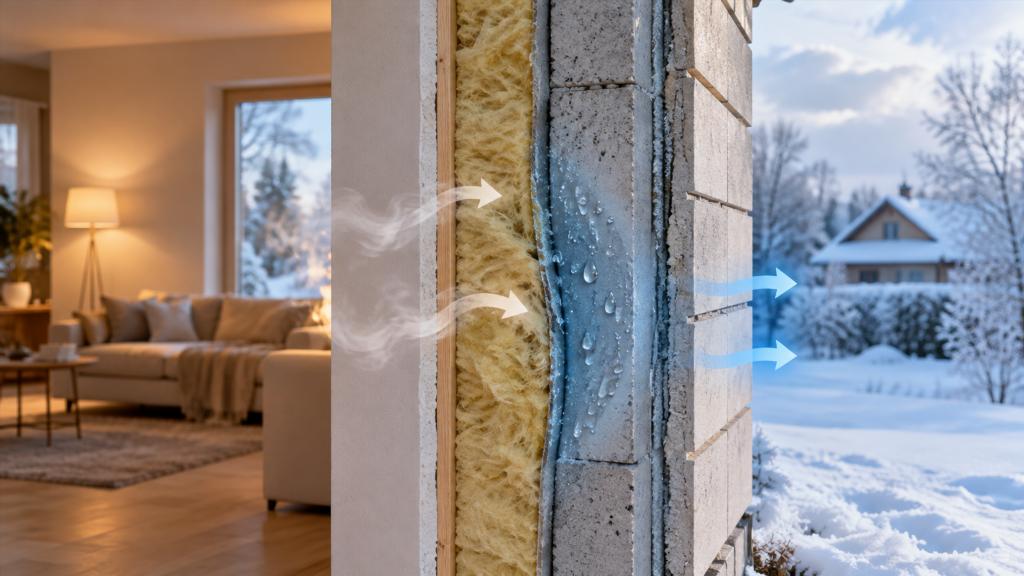

При внутреннем расположении утеплителя температурная картина меняется в противоположную сторону.

Теплоизоляция удерживает тепло помещения, а находящаяся за ней наружная стена зимой получает значительно меньше тепла. В результате кирпич, бетон или блоки становятся холоднее, чем до утепления.

Граница между внутренним утеплителем и основной стеной может оказаться зоной с низкой температурой. Если туда поступает водяной пар из помещения, вероятность конденсации возрастает.

Особенно неблагоприятно сочетание нескольких условий:

• высокая влажность воздуха внутри помещения;
• холодная наружная стена;
• воздухопроницаемые щели в облицовке;
• негерметичный пароограничивающий слой;
• неоднородное утепление;
• мостики холода;
• материалы, плохо высыхающие после увлажнения.

Внешне такая конструкция некоторое время может выглядеть совершенно нормально. Влага оказывается скрыта за отделкой, поэтому проблема иногда обнаруживается только после появления запаха сырости, плесени, повреждения отделки или демонтажа облицовки.

Это не означает, что внутреннее утепление принципиально невозможно. Оно просто требует значительно более внимательной оценки влажностного режима стены.

Почему точка росы постоянно перемещается

Температурное поле стены меняется каждый день и каждый сезон.

Зимой при сильном морозе зона низких температур смещается глубже внутрь конструкции. Во время потепления она перемещается наружу. Весной и осенью разница температур между помещением и улицей уменьшается.

На положение зоны возможной конденсации влияют:

• температура наружного воздуха;
• температура в помещении;
• относительная влажность внутри дома;
• влажность наружного воздуха;
• толщина стены;
• теплопроводность каждого слоя;
• паропроницаемость материалов;
• наличие воздушных прослоек;
• солнечный нагрев фасада;
• ориентация стены;
• количество влаги, уже содержащейся в материалах.

Поэтому изображение стены с одной красной линией, обозначающей постоянную точку росы, годится только как очень упрощённая иллюстрация.

В реальной конструкции правильнее рассматривать температурно-влажностный режим в течение разных периодов эксплуатации.

Что происходит, если внутри стены появляется конденсат

Небольшое сезонное количество влаги не всегда приводит к повреждению конструкции. Некоторые стены способны временно набирать влагу зимой и затем высыхать в более тёплый период.

Проблема начинается тогда, когда поступление влаги стабильно превышает способность конструкции высыхать.

Снижение эффективности утепления

У многих теплоизоляционных материалов характеристики зависят от влажности. Если структура утеплителя удерживает воду, его фактическое сопротивление теплопередаче может снижаться.

Стена начинает охлаждаться сильнее, что способно дополнительно ухудшить условия внутри конструкции.

Так возникает неблагоприятная цепочка: увлажнение увеличивает теплопотери, снижение температуры способствует дальнейшему увлажнению.

Повреждение морозом

Пористые материалы способны впитывать воду. При отрицательной температуре находящаяся в порах влага может замерзать.

Повторяющиеся циклы замораживания и оттаивания постепенно увеличивают нагрузку на структуру материала. Для фасадных и кладочных материалов опасность зависит от их состава, водопоглощения, морозостойкости и степени насыщения водой.

Условия для биологического поражения

Плесени требуется не условная «точка росы» сама по себе, а сочетание подходящей температуры и высокой влажности поверхности или материала.

Поэтому грибок может появляться даже там, где видимых капель воды нет. Длительно повышенная влажность поверхности уже создаёт благоприятные условия.

Особенно часто это заметно на холодных внутренних участках:

• в углах;
• за мебелью;
• возле оконных откосов;
• в местах примыкания перекрытий;
• около бетонных перемычек;
• на участках с дефектами утепления.

Точка росы внутри стены и конденсат на поверхности — не одно и то же

Полезно разделять два разных явления.

Внутренняя конденсация происходит в толще многослойной конструкции. Она часто скрыта от наблюдения.

Поверхностная конденсация возникает непосредственно на внутренней стороне стены. Её причиной становится слишком низкая температура поверхности относительно температуры и влажности воздуха в помещении.

Если зимой внутренний угол постоянно холоднее остальных поверхностей, при высокой влажности он может отсыревать. Причиной нередко оказывается мостик холода, недостаточная теплозащита участка или слабое движение воздуха.

В такой ситуации изменение всей конструкции стены может быть не единственным предметом диагностики. Проверяют также отопление, вентиляцию, влажность помещения и локальные дефекты ограждающих конструкций.

Почему паропроницаемость слоёв имеет значение

Тепло и водяной пар перемещаются через стену по разным законам. Материал может хорошо удерживать тепло и одновременно относительно легко пропускать водяной пар либо, наоборот, обладать высоким сопротивлением паропроницанию.

В многослойной конструкции важно сочетание всех материалов.

Распространённый принцип для стен, рассчитанных на высыхание наружу, заключается в том, чтобы сопротивление прохождению пара не возрастало резко по направлению к холодной наружной стороне.

Смысл этого принципа заключается не в обязательной максимальной паропроницаемости каждого внешнего слоя. Некоторые фасадные системы специально проектируются иначе. Важна согласованная работа конструкции целиком.

Проблемным может оказаться сочетание, при котором водяной пар относительно легко проходит из помещения в стену, а затем встречает холодный слой с очень высоким сопротивлением паропроницанию. Влага способна накапливаться перед ним.

Пароизоляция не «переносит точку росы»

Пароизоляционные материалы иногда описывают так, будто они физически перемещают точку росы в нужную часть стены. Это неверно.

Положение температурных зон определяется главным образом тепловыми характеристиками конструкции. Пароизоляция выполняет другую задачу: ограничивает поступление водяного пара из помещения в более холодные слои.

Особенно существенна эта функция для конструкций с волокнистой теплоизоляцией и для каркасных стен.

При этом реальное движение влаги связано не только с диффузией пара через материалы. Намного больше влаги иногда переносится вместе с воздухом через щели.

Поэтому герметичность внутренних слоёв конструкции может иметь не меньшее значение, чем номинальная паропроницаемость материала.

Воздухопроницаемость может быть опаснее диффузии

Через сплошной материал водяной пар обычно перемещается сравнительно медленно. Через небольшую негерметичность тёплый влажный воздух способен быстро проникать в холодную часть стены.

Остывая, он оставляет там влагу.

Такой механизм характерен для мест вокруг:

• электрических коробок;
• проходов коммуникаций;
• соединений листовых материалов;
• примыканий стен к перекрытиям;
• оконных и дверных проёмов;
• повреждённых мембран.

По этой причине расчёт стены только по слоям материалов не отражает последствия строительных дефектов.

Даже хорошо подобранная по характеристикам конструкция может работать плохо при многочисленных утечках воздуха.

Почему нельзя оценивать стену только по толщине утеплителя

Большая толщина теплоизоляции часто улучшает тепловой режим несущей стены при наружном утеплении, но одного этого параметра недостаточно.

Две стены с одинаковой толщиной утеплителя могут существенно различаться по влажностному поведению.

Имеют значение:

• материал основания;
• исходная влажность кладки;
• тип теплоизоляции;
• наружная отделка;
• наличие вентилируемого зазора;
• внутренние отделочные слои;
• сопротивление паропроницанию;
• климат;
• режим эксплуатации помещения.

Особенно осторожно оценивают стены бассейнов, ванных, прачечных и других помещений с повышенной влажностью. Поток водяного пара из таких помещений может значительно отличаться от условий обычной жилой комнаты.

Как ведёт себя точка росы в однородной стене без утепления

В однослойной кирпичной, блочной или бетонной стене температура постепенно падает по мере приближения к наружной поверхности.

В сильный мороз часть стены может иметь температуру ниже точки росы воздуха помещения. Но для появления влаги внутри материала водяной пар ещё должен попасть в соответствующую область в достаточном количестве.

У однородных стен есть важное отличие от некоторых многослойных конструкций: между слоями отсутствует резкая граница материалов с сильно различающимися свойствами.

Однако при недостаточной теплозащите возникает другая проблема — низкая температура внутренней поверхности. Именно она часто становится причиной сырости и плесени в холодных углах.

Что меняется в многослойной стене

Многослойная конструкция может включать несущую кладку, утеплитель, мембраны, воздушные прослойки и наружную отделку.

Температура внутри неё распределяется неравномерно. Наибольший перепад приходится на слои с высоким сопротивлением теплопередаче.

Если наружный утеплитель даёт значительную часть общего теплового сопротивления стены, температура несущей кладки остаётся выше.

Если утеплитель располагается изнутри, несущая часть стены становится холоднее.

Паровой режим тоже зависит от последовательности слоёв. Поэтому оценка многослойной стены только по месту, где математически получается точка росы, недостаточна. Нужно учитывать способность всей конструкции накапливать и отдавать влагу.

Как выглядит благоприятная конструкция стены

Надёжная стена не обязана оставаться абсолютно сухой в каждой своей точке при любых погодных условиях. Такое требование для многих реальных конструкций избыточно.

Гораздо важнее стабильность её работы в течение года.

Благоприятный режим предполагает, что:

• внутренняя поверхность стены остаётся достаточно тёплой;
• чувствительные материалы не подвергаются длительному переувлажнению;
• поступление водяного пара контролируется;
• случайно попавшая влага имеет возможность удаляться;
• наружные слои не создают нежелательной ловушки для влаги;
• отсутствуют значительные утечки влажного воздуха через щели;
• сезонно накопившаяся влага может высохнуть.

Такой подход точнее отражает реальную строительную физику, чем попытка добиться фиксированного положения одной условной точки.

Распространённые заблуждения о точке росы

«Точка росы обязательно должна находиться за стеной»

Температура наружного воздуха зимой сама по себе может быть значительно ниже точки росы воздуха помещения. Требование физически «вынести» точку росы за пределы всей конструкции некорректно.

Задача заключается в управлении влагой внутри стены, а не в исчезновении температуры, соответствующей точке росы.

«Если точка росы в утеплителе, проблем не будет»

Не всегда. Если утеплитель или соседние слои регулярно увлажняются и плохо высыхают, положение условной точки внутри теплоизоляции само по себе ничего не гарантирует.

Необходимо учитывать свойства материала и конструкцию целиком.

«Достаточно найти точку росы по онлайн-калькулятору»

Простой калькулятор может показать ориентировочное распределение температур, но реальная стена работает в изменяющихся условиях.

Расчёт становится сложнее при наличии:

• неоднородных материалов;
• металлических креплений;
• железобетонных элементов;
• сложных узлов;
• переменной влажности;
• вентилируемых прослоек;
• влагоёмких материалов.

Для ответственных конструкций применяют полноценный теплотехнический и влажностный анализ.

«Пароизоляция нужна любой стене»

Не каждая массивная стена требует отдельной плёнки со стороны помещения. Необходимость и характеристики пароограничивающего слоя зависят от состава конструкции и условий эксплуатации.

Особенно важно не путать пароизоляцию с воздухонепроницаемостью: эти функции могут выполняться одним материалом, но физически они различаются.

Когда проблема связана не с точкой росы, а с мостиком холода

Если плесень появляется только в одном месте, причина может быть локальной.

Мостиком холода называют участок конструкции с повышенной теплопередачей. Внутренняя поверхность там холоднее окружающих участков.

Типичные зоны:

• углы здания;
• балконные плиты;
• перемычки;
• железобетонные колонны;
• торцы перекрытий;
• оконные откосы;
• места разрыва утепления.

На такой поверхности относительная влажность воздуха возле стены повышается. Даже без образования видимых капель условия могут стать подходящими для плесени.

Увеличение вентиляции помещения иногда уменьшает проявления проблемы за счёт снижения влажности, но не устраняет сам мостик холода.

Как влажность в доме влияет на стену

Чем выше относительная влажность воздуха, тем выше температура точки росы.

Например, при одинаковой комнатной температуре влажный воздух начинает конденсироваться на более тёплой поверхности, чем сухой.

Поэтому одна и та же стена может десятилетиями не иметь видимых проблем в обычной комнате и начать сыреть после изменения режима эксплуатации.

Уровень влажности повышают:

• приготовление пищи;
• душ и ванна;
• сушка белья;
• большое количество людей;
• недостаточный воздухообмен;
• строительная влага после ремонта;
• интенсивное увлажнение воздуха.

Отопление и вентиляция тесно связаны с состоянием ограждающих конструкций. Стена не существует отдельно от микроклимата дома.

Главное правило для точки росы в стене

Правильным положением точки росы нельзя назвать одну фиксированную координату внутри стены. Она меняется вместе с температурой и влажностью.

Для наружного утепления благоприятно, когда основная несущая стена зимой находится в тёплой части конструкции, а значительная доля температурного перепада приходится на теплоизоляцию. Это уменьшает вероятность опасного увлажнения кладки и одновременно повышает температуру внутренних поверхностей.

Для любой стены главным критерием остаётся не то, пересекает ли температурный график условную линию точки росы, а то, как конструкция управляет влагой в течение всего года. Хорошая стена ограничивает поступление водяного пара в холодные слои, не создаёт мест длительного накопления воды и имеет достаточную способность к высыханию.

Именно температурный режим, движение водяного пара, воздухопроницаемость, свойства материалов и сезонное высыхание вместе определяют, будет ли стена оставаться сухой и долговечной.
