Выравнивание потенциалов в ванной: зачем это нужно и как правильно выполнить

Электробезопасность в доме — один из важнейших аспектов комфорта и защиты жизни. Особенно остро этот вопрос стоит в помещениях с повышенной влажностью, таких как ванная комната. Влага значительно увеличивает риск поражения электрическим током даже при незначительных утечках. Одной из обязательных мер защиты является система выравнивания потенциалов. В этой статье мы подробно разберем, что такое выравнивание потенциалов в ванной, зачем оно необходимо, какие требования предъявляются к монтажу, и как правильно организовать такую систему в соответствии с современными нормами.

Что такое выравнивание потенциалов?

Выравнивание потенциалов — это система электрического соединения металлических частей конструкции здания, инженерных коммуникаций и заземляющих устройств, позволяющая минимизировать разницу электрических потенциалов между ними. Иными словами, все металлические элементы в помещении соединяются между собой и с заземлением, что исключает возникновение разности потенциалов, способной стать причиной удара током.

Без выравнивания в случае повреждения изоляции одного из устройств напряжение может попасть, например, на металлическую трубу или корпус стиральной машины. При прикосновении к этому элементу человек становится частью цепи, и через его тело проходит ток. Система выравнивания потенциалов предотвращает такую ситуацию, уравнивая напряжение всех металлических частей.

Зачем нужно выравнивание потенциалов в ванной?

Ванная комната представляет собой крайне опасное с точки зрения электробезопасности место. Вода отлично проводит ток, а значит даже небольшая неисправность может иметь серьезные последствия. Основные причины обязательного выполнения выравнивания потенциалов в ванной:

Повышенная влажность — снижает сопротивление кожи человека и увеличивает вероятность поражения током.
Множество металлических предметов — трубы, батареи, ванна, смесители и корпуса бытовой техники.
Электрическое оборудование — бойлеры, стиральные и сушильные машины, электрические полотенцесушители и прочие устройства повышают риск возникновения утечек тока.

Система выравнивания потенциалов обеспечивает безопасные условия эксплуатации всех устройств и инженерных систем, снижая риск возникновения опасной разности напряжений.

Нормативные требования

Требования к устройству систем выравнивания потенциалов регламентируются рядом документов:

ПУЭ (Правила устройства электроустановок), редакция 7.
СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».
ГОСТ Р 50571.5.54–2013 (МЭК 60364-5-54:2002) «Электроустановки зданий. Часть 5-54. Заземление, защитные проводники и выравнивание потенциалов».

Основные требования сводятся к следующему:

Все металлические элементы, доступные для прикосновения, должны быть соединены с системой главного уравнивания потенциалов (ГПУП) через проводники.
Диаметр проводников должен соответствовать расчетной нагрузке и быть не менее 6 мм² для меди.
Соединение должно быть надежным, устойчивым к коррозии и механическим повреждениям.

Основные элементы системы выравнивания потенциалов

Система выравнивания потенциалов в ванной включает несколько ключевых компонентов:

Главная заземляющая шина (ГЗШ) — точка сбора всех заземляющих и выравнивающих проводников.
Дополнительная система уравнивания потенциалов — соединяет металлические конструкции внутри ванной.
Защитные проводники (PE-проводники) — соединяют корпуса электроприборов и элементы системы водоснабжения/отопления с ГЗШ.
Клеммные соединения — обеспечивают прочный контакт между проводниками и металлическими элементами.

Какие элементы подлежат обязательному подключению

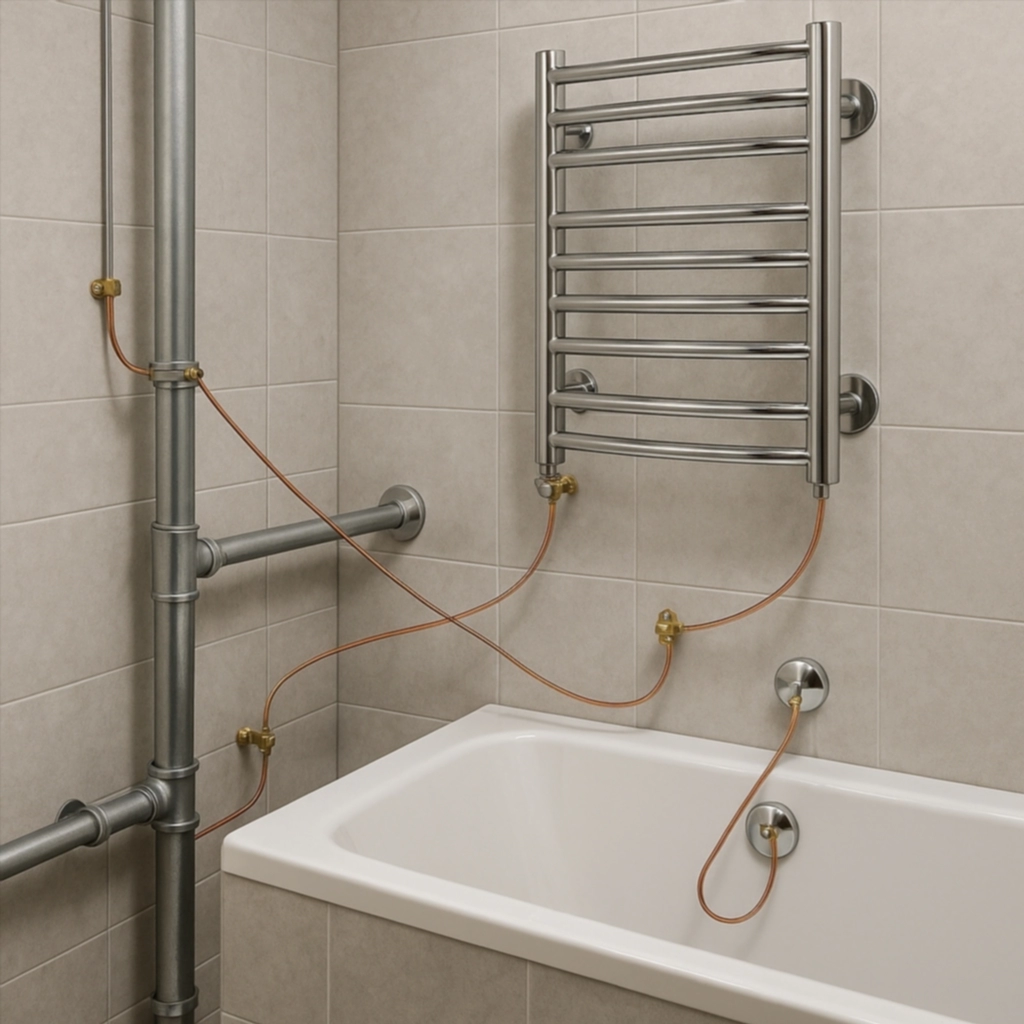

В ванной комнате к системе уравнивания потенциалов обязательно подключаются:

Металлические трубы холодного и горячего водоснабжения.
Трубы отопления, канализации и водоотведения (если они металлические).
Металлические ванны.
Корпуса стиральных машин, бойлеров, полотенцесушителей.
Арматура бетонных конструкций (если имеется доступ и это технически целесообразно).
Любые другие доступные металлические конструкции, находящиеся в помещении.

Если трубы выполнены из пластика, подключение к системе не требуется. Однако, если на пластиковых трубах установлены металлические фитинги или краны, их подключение все равно обязательно.

Как организовать систему выравнивания потенциалов

Этап 1: Проектирование

Перед началом работ следует составить проект, который будет учитывать все металлические элементы, их расположение и необходимость подключения. Желательно использовать план помещения для определения точек соединения.

Этап 2: Подготовка материалов и инструментов

Понадобятся:

Медный провод сечением не менее 6 мм².
Соединительные клеммы или обжимные устройства.
Шайбы, винты и болты из нержавеющей стали для соединения.
Изоляционные материалы.
Перфоратор, дрель, инструменты для зачистки провода.

Этап 3: Монтаж соединений

Провод уравнивания потенциалов укладывается скрыто — под плиткой, в штробах или в специальных кабельных каналах. К каждому подключаемому элементу подводится отдельный проводник:

Очищают место соединения от краски или коррозии до чистого металла.
Крепят клемму или соединительный элемент.
Крепко фиксируют провод.
Проверяют надежность контакта.

Соединение должно быть прочным и долговечным.

Этап 4: Подключение к ГЗШ

Все провода уравнивания потенциалов сводятся к Главной заземляющей шине. При этом необходимо соблюдать правильную маркировку проводов — обычно для защитных проводников используется желто-зеленая изоляция.

Этап 5: Проверка

После завершения монтажа проводят проверку системы:

Измеряют сопротивление соединений.
Убеждаются в отсутствии больших переходных сопротивлений.
Проверяют целостность всех соединений.

В случае обнаружения недостатков их необходимо немедленно устранить.

Типичные ошибки при выполнении системы уравнивания потенциалов

Игнорирование пластиковых труб с металлической арматурой — фитинги и краны тоже нужно подключать.
Неправильный выбор сечения проводника — слишком тонкий провод может не выдержать аварийного тока.
Ненадежные соединения — скрутки, некачественные клеммы быстро окисляются и теряют контакт.
Отсутствие дополнительного выравнивания потенциалов — только заземления недостаточно.
Ошибки в подключении к ГЗШ — неправильная схема разводки снижает эффективность системы.

Дополнительные рекомендации

В старых домах с металлическими стояками особенно важно тщательно организовать выравнивание потенциалов.
Если используется система индивидуального заземления, стоит убедиться в ее надежности.
Установка УЗО (устройства защитного отключения) в дополнение к выравниванию потенциалов еще больше повысит безопасность.

Заключение

Выравнивание потенциалов в ванной — обязательное условие безопасной эксплуатации бытовых приборов и инженерных сетей в условиях повышенной влажности. Грамотно спроектированная и выполненная система способна предотвратить серьезные травмы и материальные убытки. Соблюдение нормативных требований, правильный подбор материалов, качественная установка и регулярная проверка работоспособности — залог надежной защиты вашего дома и семьи.

Если вы не уверены в своих силах, доверить проектирование и монтаж системы выравнивания потенциалов следует квалифицированным электрикам. Ошибки здесь недопустимы: безопасность дороже всего.
