Земля в электрике: зачем нужна, как устроена и как правильно сделать заземление в частном доме

В системе электроснабжения частного дома или любого другого объекта крайне важную роль играет заземление. Это не просто технический нюанс, а вопрос безопасности, надёжности работы электрического оборудования и соответствия действующим нормативам. В данной статье мы подробно рассмотрим, что такое «земля» в электрике, зачем она нужна, какие бывают схемы заземления, как правильно выполнить заземление в частном доме и какие ошибки при этом недопустимы.

Что такое «земля» в электрике: простыми словами

Термин «земля» в электротехнике означает специально организованное соединение части электрической установки с грунтом. Электрический ток стремится к нулевому потенциалу, а земля, как гигантский проводник, служит эталоном этого нуля. Поэтому если по какой-либо причине фаза (то есть провод с напряжением) окажется на корпусе электроприбора, заземление позволит безопасно отвести ток в землю, не допуская поражения человека.

Фактически, «земля» — это система безопасности, которая защищает:

людей от поражения током;
оборудование от коротких замыканий;
электропроводку от перегрузок;
дом от пожара вследствие пробоя на корпус.

Почему заземление обязательно: примеры и последствия его отсутствия

Вообразим ситуацию: стиральная машина дала пробой на корпус. Без заземления этот корпус оказывается под напряжением. При прикосновении человек замыкает цепь на землю своим телом, и ток проходит через него. Смертельная опасность — реальность в такой ситуации.

С заземлением все иначе. Как только напряжение попадает на корпус, ток мгновенно уходит в землю через проводник. Срабатывает автомат или УЗО (устройство защитного отключения), и электричество отключается.

Таким образом, правильно выполненное заземление выполняет ключевые защитные функции, а именно:

сводит к минимуму риск поражения током;
обеспечивает срабатывание защитных устройств;
стабилизирует работу электрооборудования;
исключает накопление статического электричества;
снижает уровень помех для бытовой электроники.

Основные понятия: заземление, зануление и рабочая нулевая точка

Прежде чем переходить к практическим вопросам, важно понимать различие между понятиями:

Заземление — соединение элементов системы с грунтом.
Рабочее заземление — соединение нейтрали трансформатора с землей.
Защитное заземление — подключение корпусов приборов к земле для защиты от поражения.
Зануление — соединение корпуса оборудования с нулевым рабочим проводом в системах, где нейтраль заземлена.

Системы зануления применялись в старых домах, где применялась двухпроводная схема. Однако современными нормативами в частном домостроении рекомендуется использовать полноценное заземление — трёхпроводную систему с фазой, нулём и защитным заземлением.

Системы заземления: TN, TT, IT

В зависимости от того, как организовано подключение нейтрали источника питания и как устроена система защиты, различают три основных системы заземления:

TN-система — наиболее распространённая в России. Имеет подвиды:
- TN-C: совмещённый PEN-проводник (нейтраль и земля в одном);
- TN-S: раздельные PE (земля) и N (ноль);
- TN-C-S: комбинированный вариант — сначала совмещённый, потом разделённый.
TT-система — применяется в загородных домах. Источник питания имеет заземлённую нейтраль, а у потребителя — собственный заземляющий контур.
IT-система — редкость в быту, используется на критичных объектах. Нейтраль изолирована или заземлена через высокоомный резистор.

Для частного дома наилучшей является система TT или TN-C-S, если вы получаете питание от линии с воздушной подачей.

Элементы системы заземления

Чтобы заземление функционировало, оно должно иметь физическое воплощение в виде следующих элементов:

Заземляющий проводник — медный или алюминиевый кабель, соединяющий приборы с заземляющим контуром.
Заземляющий контур — группа вертикальных и горизонтальных металлических элементов, погружённых в землю.
Шина заземления — соединительная точка в электрощите, куда сходятся все «земли».
Переходные зажимы — обеспечивают механическую и электрическую связь между проводами и шинами.

Как устроить заземление в частном доме: пошаговая инструкция

Шаг 1. Выбор схемы

Если у вас участок с собственной трансформаторной подстанцией или подключение по TT-системе, вам нужно делать свой заземляющий контур. При подключении по TN-C-S может быть использована земля от поставщика, но обычно дополнительно дублируется локальным заземлением.

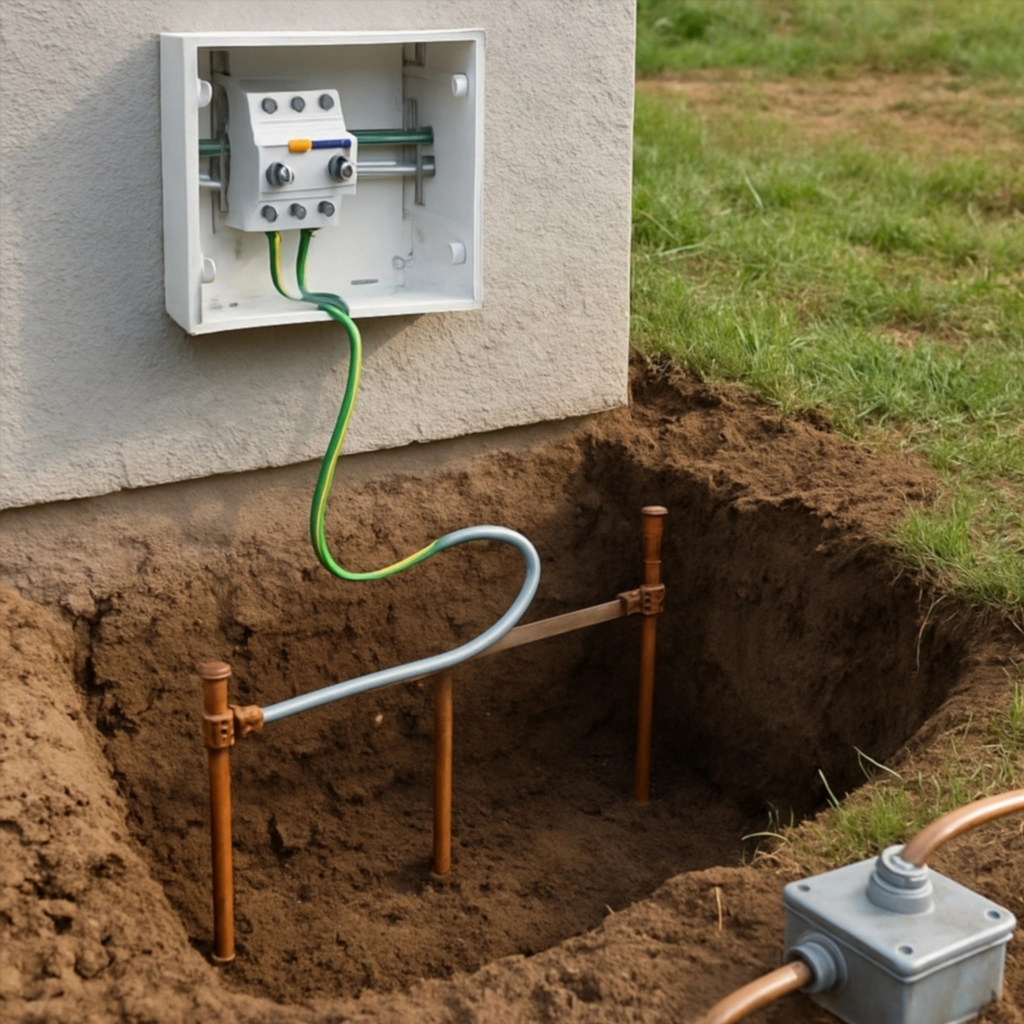

Шаг 2. Разметка под контур

Контур чаще всего делают в виде треугольника или полосы из трёх и более металлических электродов, заглублённых в землю на 2–3 м. Расстояние между точками — около 2–3 метров.

Шаг 3. Монтаж заземляющих элементов

Материалы:

арматура Ø16 мм;
уголок стальной 50×50 мм;
готовые медные стержни (при возможности).

Стержни забиваются или вбиваются в землю на глубину ниже уровня промерзания.

Шаг 4. Соединение и сварка

Элементы соединяются между собой сваркой или болтовыми соединениями с антикоррозийной защитой. Рекомендуется проваривать места соединений, чтобы обеспечить низкое сопротивление.

Шаг 5. Прокладка проводника до электрощита

От контура до распределительного щита прокладывается медный провод сечением не менее 16 мм². Он подключается к шине заземления.

Шаг 6. Проверка сопротивления

Сопротивление заземления должно быть:

до 4 Ом — для заземляющего устройства в TT-системе;
до 0,5 Ом — для TN-S при большом токе КЗ.

Проверка выполняется с помощью мегомметра или специального тестера. Если сопротивление высокое — добавляют стержни.

УЗО и заземление: двойная защита

Устройство защитного отключения (УЗО) — это ещё один элемент защиты от утечки тока. Оно срабатывает при утечке более 30 мА, то есть в момент, когда ток уходит не по нулевому проводу, а, например, через корпус и человека.

Но УЗО не заменяет заземление. Если корпус прибора не заземлён, УЗО может не сработать при пробое. Поэтому обязательно наличие и заземления, и УЗО в цепи.

Ошибки при организации заземления

Подключение «земли» к трубе водопровода или отопления — грубое нарушение, может привести к опасности для соседей и выхода оборудования из строя.
Отсутствие сварки на контуре — болтовые соединения ржавеют и теряют контакт.
Использование проводов недостаточного сечения — особенно опасно при молниезащите.
Нарушение логики подключения в щите — смешивание нейтрали и земли на отходящих группах.
Подключение УЗО без заземления — делает его малоэффективным.

Заземление и молниезащита

Система молниезащиты (молниеприёмники, токоотводы и заземлители) должна быть согласована с системой защитного заземления, но это разные вещи. Контур заземления молниезащиты должен выдерживать импульсный ток более 100 кА и не должен использоваться как единственный контур для бытовых приборов.

Обслуживание и проверка заземления

Система заземления требует регулярной проверки:

визуальный осмотр — ежегодно;
замер сопротивления — раз в 3 года (или ежегодно при агрессивной среде);
проверка контактов в электрощите — при каждом ремонте или модификации.

Заключение

Заземление — это не опция, а обязательное условие безопасной эксплуатации электрических сетей в частном доме. Его правильная реализация обеспечивает не только защиту жизни и здоровья, но и сохранность дорогостоящей бытовой техники, стабильную работу автоматов и УЗО, а также соответствие нормативным требованиям. Важно подходить к проектированию и монтажу с полной ответственностью, использовать качественные материалы, соблюдать нормативы ПУЭ и при необходимости обращаться к профессионалам.

Если в вашем доме ещё нет заземления или оно выполнено по устаревшей схеме, имеет смысл пересмотреть систему электроснабжения и модернизировать её, ведь безопасность — превыше всего.
