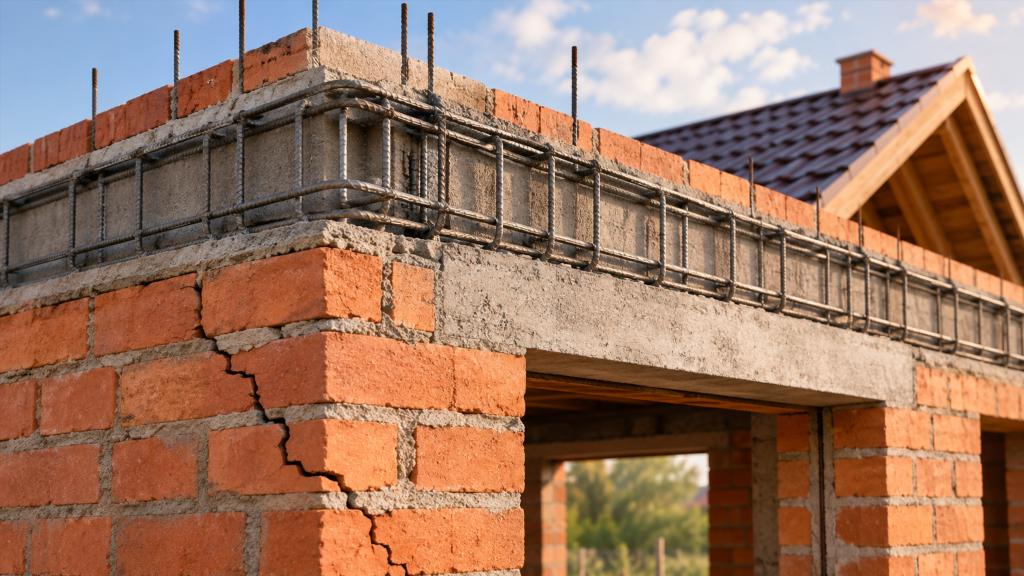

Армопояс и трещины в кирпичном доме: что он действительно может предотвратить

Трещина в кирпичной стене часто воспринимается как прямой признак недостаточной прочности кладки. На практике причины деформаций намного разнообразнее. Стена может испытывать неравномерную осадку основания, локальные нагрузки от перекрытий, распор от элементов крыши, температурные деформации, изменения влажности и другие воздействия. Армопояс способен уменьшить влияние части этих факторов, но не превращает здание в конструкцию, полностью защищенную от трещин.

Главная особенность армопояса заключается в том, что он связывает отдельные участки стен и помогает распределять усилия по периметру здания. Для кирпичного дома это особенно важно там, где кладка получает сосредоточенные нагрузки или где различные части конструкции стремятся деформироваться неодинаково.

При этом неправильно рассматривать армопояс как средство ремонта любых дефектов. Если причина трещин находится в фундаменте, состоянии кладки, перемычках, перекрытиях или кровельной системе, один железобетонный пояс не устраняет сам источник проблемы.

Что представляет собой армопояс в кирпичном доме

Армопоясом обычно называют непрерывный армированный железобетонный элемент, расположенный по стенам здания на определенном уровне. Он объединяет стены в пространственно более связанную систему и воспринимает усилия, которые кирпичная кладка переносит хуже.

Кирпич хорошо работает при сжатии. При растяжении и некоторых видах изгиба его возможности значительно ограниченнее. Кладочные швы также становятся участками, по которым при неблагоприятных условиях может развиваться деформация.

Железобетонный пояс способен воспринимать растягивающие усилия благодаря арматуре и одновременно распределять нагрузку по достаточно протяженному участку стены.

У него может быть несколько функций:

• связывание отдельных стен здания;
• распределение нагрузок от перекрытий и других конструкций;
• уменьшение концентрации напряжений в отдельных участках кладки;
• повышение пространственной жесткости коробки дома;
• создание связанного контура на определенном уровне;
• передача локальной нагрузки на более протяженный участок стены.

Конкретная роль пояса зависит от конструкции дома. Один и тот же элемент нельзя рассматривать отдельно от фундамента, стен, перекрытий и крыши.

Почему в кирпичных стенах появляются трещины

Чтобы понять возможности армопояса, необходимо различать причины трещинообразования. Внешне похожие дефекты могут иметь совершенно разное происхождение.

Неравномерное перемещение основания

Если одна часть здания опускается относительно другой, стены начинают деформироваться. Кирпичная кладка вынуждена воспринимать усилия, на которые изначально могла быть не рассчитана.

При таком процессе трещины нередко имеют наклонное направление, развиваются возле проемов или проходят через несколько рядов кладки. Характер дефекта зависит от направления и величины перемещения.

Армопояс может повысить связность коробки и перераспределить часть усилий. Однако он не способен остановить продолжающееся движение грунта или исправить конструктивную проблему фундамента.

Сосредоточенные нагрузки

Кирпичная стена может получать значительную нагрузку на сравнительно небольшой площади. Источником становятся элементы перекрытия, балки, отдельные участки кровельной системы и другие конструкции.

Чем меньше площадь передачи усилия, тем выше вероятность локального перенапряжения кладки.

Армированный пояс в таких случаях помогает распределить воздействие на более длинный участок стены. Вместо концентрации усилий в небольшой зоне нагрузка передается через более жесткий элемент.

Разная жесткость частей здания

В одном доме могут соседствовать участки с различной конструкцией и нагрузкой. Например, высокая стена соединяется с более низкой частью, тяжелое перекрытие граничит с более легким, к основному объему примыкает другая конструктивная зона.

При деформациях такие участки ведут себя неодинаково. На границах могут возникать повышенные напряжения.

Армопояс улучшает совместную работу стен, но не устраняет само различие в жесткости и нагрузках.

Температурные изменения

Строительные материалы расширяются и сжимаются при изменении температуры. Большая протяженность стены увеличивает суммарную величину таких перемещений.

Особенно сложная ситуация возникает, если разные материалы соединены жестко и имеют различные характеристики температурной деформации.

Железобетонный пояс также изменяет размеры при нагреве и охлаждении. Его наличие не отменяет температурных процессов, а иногда добавляет в стену новый материал с отличающимися свойствами.

Ошибки и дефекты самой кладки

Трещины могут быть связаны с состоянием кирпича и раствора, нарушениями перевязки, локальными повреждениями, слабым заполнением швов, состоянием перемычек и другими особенностями стены.

Армопояс, расположенный выше или ниже дефектного участка, не восстанавливает автоматически качество такой кладки.

Какие трещины армопояс способен ограничивать

Самая полезная роль армопояса проявляется не в «лечении» уже возникшей трещины, а в изменении характера работы здания как единой конструкции.

Деформации из-за неравномерной работы стен

Отдельно стоящие или слабо связанные участки кладки легче смещаются относительно друг друга. Непрерывный пояс соединяет их на одном уровне и заставляет часть нагрузок перераспределяться между соседними зонами.

Это не означает абсолютной неподвижности стен. Речь идет о снижении локальных деформаций и повышении общей жесткости коробки.

Повреждения возле участков передачи больших нагрузок

Кладка чувствительна к концентрации напряжений. Если нагрузка от вышележащей конструкции передается через жесткий пояс, усилие распределяется равномернее.

Такое распределение особенно ценно в местах, где иначе нагрузка действовала бы на ограниченный участок стены.

Трещины, связанные с различным перемещением соседних стен

Углы и пересечения стен являются важными зонами для пространственной работы здания. Если стены стремятся смещаться по-разному, в кладке возникают дополнительные усилия.

Замкнутый армированный контур способствует более согласованному поведению этих участков.

Какие проблемы армопояс не решает

Утверждение «есть армопояс — трещин не будет» слишком упрощает работу здания. Железобетонный пояс воздействует только на определенную часть конструктивной системы.

Он не компенсирует любой недостаток проекта или строительства.

К причинам, которые нельзя автоматически устранить армопоясом, относятся:

• продолжающиеся значительные деформации основания;
• потеря несущей способности отдельных участков фундамента;
• разрушение или сильное ослабление кирпичной кладки;
• проблемы с перемычками над проемами;
• неправильная работа перекрытий;
• значительный распор от элементов кровли;
• коррозионные повреждения конструктивных элементов;
• серьезные изменения здания после реконструкции;
• локальные дефекты, не связанные с общей жесткостью коробки.

Особенно опасно считать армопояс универсальной компенсацией неизвестной проблемы. Если конструкция уже трескается, важнее определить происхождение деформации, чем просто добавить более жесткий элемент.

Почему непрерывность пояса имеет большое значение

Смысл армопояса связан с его способностью объединять стены. Если железобетонный элемент представляет собой отдельные несвязанные фрагменты, его работа меняется.

Можно сравнить это с обручем, охватывающим конструкцию. Замкнутый элемент способен передавать усилия между разными участками. Разорванные части работают преимущественно локально.

Особое значение имеют:

• углы здания;
• пересечения несущих стен;
• участки изменения геометрии дома;
• зоны проемов;
• места сопряжения разных конструктивных элементов.

При этом сама непрерывность еще не гарантирует эффективной работы. Значение имеют характеристики железобетона, армирования, соединений и опирающейся на пояс конструкции. Эти параметры относятся уже к проектированию конкретного здания и не выбираются по универсальному шаблону.

Армопояс и трещины над окнами и дверями

Проемы уменьшают сплошную площадь стены и изменяют путь передачи нагрузок. Углы окон и дверей нередко становятся зонами концентрации напряжений.

Над проемами обычно работают специальные конструктивные элементы, воспринимающие нагрузку от расположенной выше кладки. Армопояс и перемычка при этом выполняют не одну и ту же функцию.

Чем пояс отличается от перемычки

Перемычка работает непосредственно в зоне проема и обеспечивает передачу нагрузки на его боковые части.

Армопояс решает более общую задачу: связывает стены и перераспределяет усилия на уровне своего расположения.

Наличие пояса выше не означает, что можно игнорировать состояние или работу перемычки. Трещина возле угла окна может быть связана как с общей деформацией стены, так и с локальной проблемой проема.

Может ли армопояс остановить уже существующую трещину

Сам факт появления трещины говорит о том, что в конструкции уже произошла определенная деформация или разрушение связи между элементами кладки.

Если причина была разовой и больше не действует, трещина может оставаться стабильной. Если источник деформации продолжает существовать, повреждение способно развиваться дальше.

Добавление жесткого элемента иногда меняет распределение усилий, но невозможно заранее считать его подходящим способом стабилизации любого дома.

Перед оценкой существующей трещины важны не только ее размеры, но и другие признаки:

• направление;
• расположение;
• прохождение по швам или через кирпич;
• повторяемость на соседних стенах;
• наличие аналогичных дефектов на других этажах;
• изменение раскрытия со временем;
• связь с проемами, перекрытиями или углами;
• признаки деформации пола, потолка, крыши или фундамента.

Один внешний вид трещины редко дает полную картину состояния здания.

Почему слишком жесткий участок тоже требует внимания

Повышение жесткости конструкции само по себе не всегда является достаточной целью. Важна совместная работа всех элементов.

Железобетон и кирпичная кладка различаются по своим механическим и теплотехническим свойствам. В месте их соединения возникает неоднородность стены.

Если один участок заметно жестче соседних, при деформациях усилия могут перераспределяться к границе материалов. Это не означает, что армопояс вреден. Значение имеет его корректное включение в конструктивную систему.

Именно поэтому армопояс оценивают не как отдельную бетонную балку, а как часть здания.

Связь армопояса с перекрытиями

Перекрытие передает на стены собственный вес и эксплуатационные нагрузки. Характер передачи усилий зависит от его конструкции.

В одних случаях воздействие распределено относительно равномерно, в других существуют более нагруженные зоны.

Армопояс способен выполнять роль распределительного элемента между перекрытием и кладкой. Одновременно он связывает наружные и внутренние несущие стены, если это предусмотрено конструктивной системой.

Почему тип перекрытия имеет значение

Деревянные балки, сборные элементы и монолитные конструкции по-разному взаимодействуют со стенами. Отличаются масса, жесткость, характер опирания и способность передавать горизонтальные усилия.

По этой причине нельзя оценивать армопояс только по признаку «дом кирпичный». Необходимо учитывать, что находится выше и ниже рассматриваемого уровня.

Армопояс и кровля

Крыша передает на стены не только вертикальные нагрузки. В зависимости от конструктивной схемы могут возникать горизонтальные воздействия.

Часть стропильных систем стремится раздвигать опоры. В правильно спроектированной конструкции такие усилия воспринимаются предусмотренными для этого элементами.

Армопояс может участвовать в общей передаче нагрузки и создавать жесткое основание для вышележащей конструкции. Однако использовать его как универсальную компенсацию неправильно работающей стропильной системы нельзя.

Если стены расходятся под действием крыши, требуется анализ самой схемы передачи усилий.

Теплотехническая сторона армопояса

Железобетон обычно отличается от кирпичной кладки теплопроводностью. Если пояс проходит по наружной стене, в этой зоне могут изменяться теплотехнические свойства ограждающей конструкции.

Это становится причиной еще одной распространенной ошибки: армопояс оценивают только с позиции прочности.

У наружной стены одновременно есть несколько функций:

• воспринимать нагрузки;
• отделять помещение от внешней среды;
• ограничивать теплопотери;
• поддерживать приемлемый температурно-влажностный режим;
• обеспечивать долговечность отделочных и конструктивных слоев.

Холодный железобетонный участок способен создать локальную зону пониженной температуры внутренней поверхности. При неблагоприятном сочетании температуры и влажности повышается риск сырости и конденсации.

Теплотехническое решение пояса должно согласовываться со строением всей стены, а не рассматриваться отдельно.

Что можно понять по расположению трещины

Расположение дефекта дает полезную информацию, хотя само по себе не является диагнозом.

Трещины возле углов проемов

Такие повреждения часто связаны с концентрацией напряжений. Причина может находиться в работе перемычки, деформации стены, основания или соседних конструктивных элементов.

Трещины на стыке стен

Повреждение может указывать на различное перемещение соседних частей здания, недостаточную связь кладки или особенности конструктивного сопряжения.

Горизонтальные трещины

Они могут быть связаны с особенностями передачи нагрузки, локальными деформациями и состоянием кладки. Особого внимания требуют дефекты, совпадающие с уровнями перекрытий или другими конструктивными границами.

Наклонные трещины

Такой рисунок нередко появляется при деформациях, вызывающих перекос участка стены. Источник может находиться значительно ниже видимого повреждения.

Повреждения самого армопояса

Трещины в железобетонном элементе также требуют оценки. Их происхождение может быть связано с деформацией конструкции, особенностями работы бетона или нагрузками. Наличие армирования не означает, что железобетон всегда остается визуально полностью без трещин.

Почему по одной трещине нельзя оценить эффективность армопояса

Два внешне похожих дома могут иметь разные фундаменты, грунтовые условия, перекрытия, высоту стен и кровельные системы. Даже одинаковое повреждение может возникнуть по разным причинам.

Для оценки важна совокупность признаков:

• возраст здания;
• момент появления повреждения;
• скорость его развития;
• расположение относительно конструктивных элементов;
• характер аналогичных дефектов;
• состояние основания;
• изменения, выполненные в здании;
• устройство перекрытий и кровли;
• состояние самой кладки.

Поэтому вывод «трещина появилась из-за отсутствия армопояса» без анализа конструкции может оказаться неверным.

Распространенные заблуждения об армопоясе

«Чем мощнее пояс, тем надежнее дом»

Прочность отдельного элемента не равна надежности всего здания. Необходимо, чтобы нагрузки передавались согласованно, а жесткость отдельных частей соответствовала общей конструктивной схеме.

«Армопояс компенсирует слабый фундамент»

Если основание продолжает значительно перемещаться, верхний железобетонный элемент не устраняет причину деформации.

«Если есть армопояс, кирпич не трескается»

Локальные дефекты кладки, температурные процессы, проблемы перемычек и другие воздействия могут существовать независимо от наличия пояса.

«Любая трещина означает отсутствие армопояса»

По рисунку повреждения нельзя автоматически установить такую причинно-следственную связь.

«Пояс нужен только для тяжелых перекрытий»

Его функция может быть шире простой передачи вертикальной нагрузки. Он способен участвовать в обеспечении пространственной связности стен.

Когда состояние дома требует более внимательной оценки

Не каждая небольшая поверхностная трещина свидетельствует о серьезной конструктивной проблеме. Поводом для профессионального обследования становятся прежде всего признаки продолжающихся или значительных деформаций.

Особого внимания требуют ситуации, когда:

• трещина заметно изменяется со временем;
• повреждения появляются сразу в нескольких конструкциях;
• деформируются оконные или дверные проемы;
• заметно отклонение или выпучивание стены;
• возникли проблемы после реконструкции или изменения нагрузок;
• повреждение проходит через значительную часть стены;
• одновременно наблюдаются деформации фундамента, перекрытия или крыши;
• причина дефекта по внешним признакам не определяется.

В таких случаях задача заключается не в выборе одного способа усиления, а в установлении реального механизма деформации.

Какие вопросы полезно обсудить с конструктором

Если речь идет о проектировании нового дома или оценке повреждений существующего, полезнее обсуждать не сам факт наличия армопояса, а его роль в общей системе.

Имеет смысл выяснить:

• какие нагрузки должны передаваться через рассматриваемый уровень;
• какие стены являются несущими;
• как связаны наружные и внутренние стены;
• как устроены перекрытия;
• возникают ли горизонтальные усилия от кровельной конструкции;
• есть ли конструктивные участки с резко различающейся жесткостью;
• как решена зона оконных и дверных проемов;
• как устроено основание здания;
• как железобетонный участок согласован с тепловой защитой наружной стены;
• какие признаки существующих деформаций имеют конструктивное значение.

Такой подход позволяет рассматривать армопояс по его реальной функции, а не как обязательный элемент, который автоматически устраняет любые проблемы кирпичного дома.

Армопояс работает как часть системы

Армопояс способен существенно повысить связность кирпичных стен, распределить локальные нагрузки и уменьшить неблагоприятное влияние некоторых деформаций. Именно эта способность объясняет его широкое применение в конструкциях каменных домов.

Однако защита от трещин никогда не сводится к одному элементу. Кирпичная коробка взаимодействует с фундаментом, перекрытиями, перемычками и кровлей. Если один из этих элементов работает неправильно, повреждение может возникнуть и при наличии армированного пояса.

Наиболее точное представление об армопоясе — не как о «защите от трещин», а как о связующем и распределительном элементе. Он помогает стенам работать совместно и снижает концентрацию некоторых усилий, но не заменяет правильно работающий фундамент, надежную кладку, корректно устроенные проемы и согласованную конструктивную схему всего здания.
