Балансировка тёплого пола: какие параметры учитывают при расчёте и почему контуры работают по-разному

Водяной тёплый пол редко представляет собой один трубопровод одинаковой длины и с одинаковой тепловой нагрузкой по всей площади дома. Обычно система состоит из нескольких контуров, подключённых к общему коллектору. Один контур может обслуживать небольшую ванную, другой — просторную гостиную, третий — кухню или коридор. Длина труб, площадь помещений, теплопотери и гидравлическое сопротивление при этом различаются.

Если просто подать теплоноситель во все петли, он не обязательно распределится между ними равномерно. Поток стремится проходить по участкам с меньшим сопротивлением. Короткий контур может получать больший расход, а длинный — меньший. В результате одна часть пола прогревается заметно интенсивнее другой, хотя источник тепла и температура воды для всех петель общие.

Балансировка нужна для согласования работы контуров. Её задача состоит не в том, чтобы установить одинаковые показатели для каждой петли, а в том, чтобы обеспечить каждому участку системы такой расход теплоносителя, который соответствует его тепловой нагрузке и гидравлическим характеристикам.

Что означает балансировка тёплого пола

Гидравлическая балансировка — это распределение теплоносителя между отдельными контурами системы с учётом того, сколько тепла должен передать каждый из них.

В коллекторной системе несколько петель подключены параллельно. Насос создаёт циркуляцию, но поток воды между ветвями делится не сам по себе «поровну». На распределение влияют сопротивление трубопроводов, длина петель, диаметры, количество поворотов, состояние регулирующей арматуры и другие характеристики.

Для нормальной работы системы требуется согласовать несколько величин:

• тепловую нагрузку отдельных помещений;
• требуемую теплоотдачу пола;
• расход теплоносителя через каждый контур;
• гидравлическое сопротивление петель;
• температурный режим системы;
• возможности циркуляционного насоса и коллектора.

При этом одинаковый расход по всем расходомерам вовсе не является универсальным признаком правильной настройки.

Почему контуры нельзя оценивать только по длине

Длина трубы действительно существенно влияет на гидравлическое сопротивление. При прочих равных более длинная петля создаёт большее сопротивление движению воды, чем короткая.

Но длина — только один из факторов.

Два контура одинаковой протяжённости могут работать по-разному, если они обслуживают помещения с различными теплопотерями. Например, внутренний коридор обычно отличается от комнаты с большой площадью наружных стен и остекления. Даже при одинаковой площади пола требуемая теплоотдача может быть неодинаковой.

Кроме того, различаться могут:

• шаг укладки трубы;
• температура поверхности пола, допустимая для конкретного помещения;
• напольное покрытие;
• теплоизоляция конструкции;
• количество наружных ограждений;
• режим использования комнаты.

Поэтому попытка свести балансировку к простой пропорции длины контуров даёт слишком грубое представление о работе системы.

Какие параметры лежат в основе расчёта

Тепловая нагрузка помещения

Расход теплоносителя связан прежде всего с количеством тепла, которое должен передать конкретный контур.

Комната с высокими теплопотерями требует большей тепловой мощности, чем помещение с небольшими потерями. Значение имеют площадь наружных стен, качество утепления, окна, расположение комнаты, температура соседних помещений и общий тепловой режим здания.

Именно тепловая нагрузка помогает понять, какую работу должен выполнять контур.

Если ориентироваться только на его длину, можно получить ситуацию, при которой две петли одинаковой протяжённости будут настроены одинаково, хотя одна из них должна отдавать заметно больше тепла.

Расход теплоносителя

Тепло переносится циркулирующей водой или другим предусмотренным проектом теплоносителем. Чем больше тепловой энергии необходимо передать через контур при заданном температурном режиме, тем важнее обеспечить соответствующий расход.

Связь здесь принципиальная: тепловая мощность контура зависит от количества теплоносителя, проходящего через него, и от изменения его температуры.

Это не означает, что увеличение расхода бесконечно повышает эффективность пола. У системы есть собственные гидравлические и теплотехнические ограничения. После определённого уровня увеличение циркуляции может давать всё меньший практический эффект и создавать дополнительную нагрузку на насосное оборудование.

Температура подачи и обратной линии

Теплоноситель входит в контур с одной температурой и возвращается в коллектор более холодным, поскольку часть энергии передаётся конструкции пола и помещению.

Разница между температурой подачи и обратной линии связана с расходом и тепловой нагрузкой.

Слишком малая разница температур не всегда означает хорошую работу системы, как и слишком большая не является самостоятельным доказательством неисправности. Показатель необходимо рассматривать вместе с расходом, температурным режимом здания и реальной теплоотдачей поверхности.

Для разных систем рабочие режимы могут отличаться, поэтому одна универсальная величина для всех объектов не используется.

Гидравлическое сопротивление контура

Каждая петля противодействует движению теплоносителя. Это сопротивление создаётся самой трубой, её длиной, внутренним диаметром, поворотами, соединительными элементами и регулирующей арматурой.

Чем выше сопротивление ветви, тем сложнее обеспечить через неё необходимый поток при тех же условиях.

В коллекторной системе возникает важная особенность: короткие петли способны «забирать» значительную долю общего расхода, если их не ограничивать. Длинные контуры при этом получают меньше воды.

Балансировка как раз позволяет создать требуемое соотношение сопротивлений между параллельными ветвями.

Почему одинаковое открытие клапанов не даёт одинакового результата

Если регулирующие клапаны нескольких контуров открыты на одинаковую величину, фактический расход всё равно может различаться.

Причина заключается в собственной гидравлике каждой петли. Контур с меньшим сопротивлением пропускает воду легче. Через более длинный или более нагруженный по сопротивлению участок при том же перепаде давления поток будет другим.

По этой причине положение клапана само по себе мало говорит о реальном распределении воды. Более информативным становится фактический расход в сочетании с характеристиками контуров.

Какую роль играет длина петель

Длина трубопровода остаётся одним из наиболее заметных факторов балансировки. Чем длиннее путь теплоносителя, тем больше потери давления при его движении.

Особенно заметна разница, когда в одном коллекторе объединены очень короткие и значительно более длинные петли.

Например, компактное помещение может иметь сравнительно небольшой контур, а соседняя большая комната — длинную петлю. При свободном распределении воды короткий участок потенциально получит более интенсивную циркуляцию.

Однако вывод «длинному контуру всегда нужен больший расход» тоже неверен. Требуемый поток определяется не одной длиной, а сочетанием тепловой нагрузки и температурного режима.

Длина характеризует прежде всего гидравлическую сторону работы. Тепловая нагрузка характеризует количество энергии, которое требуется помещению. Балансировка соединяет эти две задачи.

Как шаг укладки влияет на работу системы

Шаг между соседними участками трубы влияет на плотность распределения тепла по поверхности пола.

При более частой укладке на единицу площади приходится больше трубопровода. Это может увеличивать общую длину контура и менять характер теплоотдачи.

Кроме того, внутри одного помещения иногда применяются зоны с различной плотностью укладки. У наружных стен и больших окон тепловая нагрузка поверхности может отличаться от центральной части комнаты.

Из-за этого площадь помещения сама по себе не даёт полной картины. Два контура, обслуживающие одинаковое количество квадратных метров, могут иметь разную длину и разную расчётную нагрузку.

Напольное покрытие и теплоотдача

Труба передаёт тепло не непосредственно воздуху комнаты. Между теплоносителем и помещением находится конструкция пола: стяжка или другая теплораспределяющая система, подложка и чистовое покрытие.

Разные покрытия оказывают разное сопротивление передаче тепла.

Керамическая плитка обычно хорошо передаёт тепловой поток. Некоторые виды древесных, ламинированных или многослойных покрытий создают большее тепловое сопротивление. Значение имеют не только материал, но и его толщина, подложка и допустимый температурный режим.

Это влияет на расчётную способность пола отдавать тепло и косвенно — на требования к работе конкретного контура.

Балансировка не может компенсировать любую проблему конструкции. Если покрытие или конструкция пола заметно ограничивает теплоотдачу, простое увеличение расхода через петлю не превращает систему автоматически в более мощную.

Почему температура поверхности тоже важна

При оценке тёплого пола нельзя стремиться только к максимально высокой теплоотдаче.

Поверхность должна оставаться комфортной и соответствовать условиям эксплуатации конкретного помещения и выбранного покрытия. Чрезмерный нагрев способен создавать дискомфорт и нежелательные нагрузки на отделочные материалы.

Из-за этого расчётная мощность пола имеет практический предел. Если помещение теряет больше тепла, чем система пола способна безопасно и комфортно передать, проблема уже выходит за рамки одной балансировки.

Регулировка расходов не устраняет недостаточную теплоизоляцию здания, неподходящую конструкцию пола или нехватку отопительной мощности.

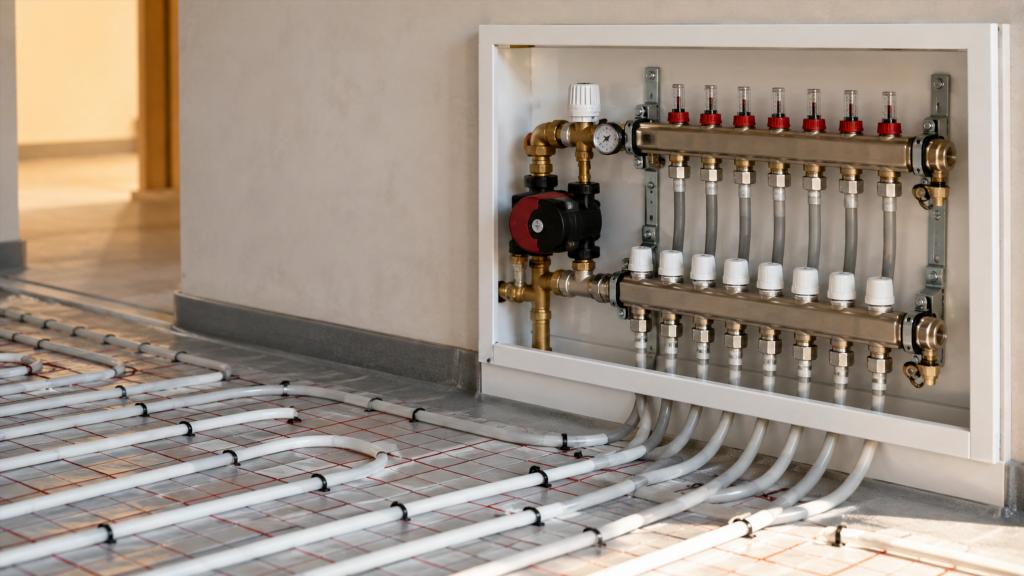

Что показывают расходомеры коллектора

Многие коллекторы оснащаются расходомерами, позволяющими видеть интенсивность потока через отдельные ветви.

Они удобны тем, что показывают фактическое распределение теплоносителя, а не только положение регулирующего элемента.

По расходомерам можно заметить:

• существенные различия между петлями;
• контуры с очень слабой циркуляцией;
• изменение потоков после регулировки соседних ветвей;
• общую реакцию системы на работу насоса;
• отклонения от предусмотренного распределения.

Но расходомер не определяет самостоятельно, какой поток является правильным.

Чтобы оценить показание, необходимо понимать, какую тепловую нагрузку несёт соответствующая петля и какие параметры были заложены при проектировании.

Почему изменение одного контура влияет на остальные

Петли коллектора работают не изолированно. Они являются параллельными ветвями одной гидравлической системы.

Если сильно ограничить поток через одну ветвь, условия распределения воды между остальными меняются. Если открыть контур сильнее, часть общего потока может перераспределиться в его сторону.

Из-за этой взаимосвязи балансировка является настройкой всей системы, а не последовательностью независимых действий над отдельными петлями.

Ситуация становится ещё заметнее, когда производительность насоса ограничена или гидравлическое сопротивление отдельных контуров существенно различается.

Влияние циркуляционного насоса

Для движения теплоносителя необходимо создать перепад давления, достаточный для преодоления сопротивления системы.

Насос должен работать в диапазоне, согласованном с общей гидравликой контуров. Недостаточного давления может не хватать для нормальной циркуляции через наиболее сопротивляющиеся ветви. Избыточный режим способен сопровождаться лишним энергопотреблением, шумом и нестабильной работой регулирующих элементов.

При оценке балансировки учитывают не только показатели отдельных расходомеров, но и общую рабочую точку системы.

Если насос и сеть гидравлически не согласованы, регулировка одних клапанов не всегда решает проблему.

Почему тёплый пол может греть неравномерно

Неравномерный нагрев поверхности часто связывают именно с балансировкой, но причина может находиться и в другом месте.

Среди возможных факторов:

• различная тепловая нагрузка помещений;
• недостаточный расход в одной из петель;
• заметная разница гидравлического сопротивления;
• воздух в системе;
• нарушения циркуляции;
• особенности конструкции пола;
• различная толщина или состав покрытий;
• недостаточная теплоизоляция;
• некорректная работа регулирующей автоматики;
• несогласованный режим циркуляционного насоса.

По одному признаку — например, прохладному участку пола — нельзя достоверно определить причину.

Неравномерность температуры не всегда означает неисправность

Пол не обязан иметь абсолютно одинаковую температуру во всех помещениях.

В ванной, спальне, кухне и проходной зоне требования к тепловой мощности могут различаться. Кроме того, температура пола около наружных ограждений иногда отличается от центральных участков даже в исправно работающей системе.

Оценивать нужно не визуальную «одинаковость» показаний коллектора, а способность отопления поддерживать предусмотренный режим помещений.

Типичные ошибки при оценке балансировки

Распространённая ошибка — пытаться добиться одинакового расхода во всех петлях. Такое распределение оправдано лишь в частных случаях, когда сами контуры и их тепловые нагрузки близки.

Не менее спорно ориентироваться исключительно на длину труб. Длина хорошо показывает часть гидравлической картины, но не отражает полностью тепловую потребность помещения.

Проблемы возникают и при попытке оценивать систему только по температуре обратной линии. Температурный перепад связан сразу с несколькими параметрами и требует совместного анализа с расходом и нагрузкой.

Ещё одна ошибка — пытаться компенсировать регулировкой коллектора недостатки других частей отопления. Балансировка не исправляет:

• недостаточную мощность источника тепла;
• плохую теплоизоляцию здания;
• неподходящую конструкцию пола;
• ограничения напольного покрытия;
• ошибки проектирования контуров;
• недостаточную производительность циркуляции.

Она лишь обеспечивает более правильное распределение доступного потока между существующими ветвями.

Расчётная и фактическая балансировка

При проектировании определяются расчётные параметры каждого контура. После запуска системы фактическая работа может несколько отличаться от расчётной модели.

На неё влияют реальные свойства трубопроводов, положение арматуры, характеристики насоса, температура теплоносителя, режим автоматики и особенности здания.

Сам дом также меняет тепловой режим. После прогрева стяжки и ограждающих конструкций отопление работает иначе, чем сразу после холодного запуска.

Поэтому полезно различать расчётный расход, полученный на стадии проектирования, и фактическое состояние системы во время эксплуатации.

Расчёт задаёт ориентир, а реальные показатели позволяют оценить, насколько система соответствует предусмотренному режиму.

Какие исходные данные важны для оценки

Для полноценного анализа балансировки специалисту требуется не одна «формула», а совокупность исходных характеристик.

Обычно имеют значение:

• тепловая нагрузка помещений;
• площадь обогреваемых зон;
• длина каждого контура;
• характеристики используемой трубы;
• шаг и конфигурация укладки;
• конструкция пола;
• тип чистового покрытия;
• температуры подачи и обратной линии;
• расчётный расход по каждой петле;
• гидравлические характеристики коллектора;
• параметры циркуляционного оборудования.

Чем сильнее контуры отличаются друг от друга, тем меньше пользы дают упрощённые способы, основанные на одном показателе.

Связь расхода, нагрузки и температурного перепада

Основной физический смысл расчёта можно выразить без привязки к конкретным настройкам: количество тепла, переносимого контуром, связано с расходом теплоносителя и тем, насколько меняется его температура при прохождении через петлю.

Если требуется передать больше тепла при сопоставимом температурном режиме, меняются требования к циркуляции. Если расход уменьшается, температурное изменение теплоносителя при той же нагрузке может становиться более заметным.

Но это соотношение работает внутри целой системы ограничений. На итоговую теплоотдачу влияют температура поверхности, конструкция пола, покрытие и теплопотери помещения.

Именно поэтому единственной универсальной «формулы балансировки», после которой все расходомеры можно автоматически выставить по одному шаблону, недостаточно для полноценной оценки системы.

Когда балансировка считается содержательно правильной

Хорошо сбалансированная система — это не коллектор с одинаковыми цифрами на всех шкалах.

Её признаки связаны с результатом работы:

• контуры получают расход, соответствующий их нагрузке;
• помещения поддерживают предусмотренный температурный режим;
• нет явно «перетягивающих» поток коротких ветвей;
• более сопротивляющиеся контуры сохраняют необходимую циркуляцию;
• насос работает в подходящем режиме;
• регулирование одной зоны не вызывает выраженной нестабильности остальных;
• тепло распределяется без попытки компенсировать гидравликой недостатки конструкции здания.

Балансировка тёплого пола представляет собой согласование теплотехнических и гидравлических параметров. Длина контуров определяет часть сопротивления, тепловая нагрузка задаёт необходимую отдачу, расход связывает работу трубопровода с переносом энергии, а температурный режим показывает, в каких условиях происходит теплообмен.

Именно сочетание этих параметров даёт осмысленную картину. Оценка только по длине труб, одинаковому положению клапанов или одной цифре расходомера слишком упрощает систему и может приводить к ошибочным выводам.
