Мостики холода в бетонном каркасе частного дома: где возникают, чем опасны и что учитывать при проектировании

Бетонный каркас позволяет создавать частные дома с большими проёмами, свободной планировкой и сравнительно небольшой зависимостью внутренних перегородок от несущей схемы. Колонны, ригели, монолитные перекрытия и другие железобетонные элементы воспринимают основные нагрузки, а наружные стены во многих проектах выполняют преимущественно ограждающую функцию.

У такой конструкции есть важная теплотехническая особенность. Железобетон значительно лучше проводит тепло, чем большинство материалов, используемых для заполнения наружных стен и утепления. Если колонна, торец перекрытия или железобетонный пояс оказывается связан с наружным воздухом через недостаточно защищённый участок конструкции, появляется зона повышенного теплового потока — так называемый мостик холода.

Сам по себе бетонный каркас не означает, что дом обязательно будет холодным. Проблемы возникают тогда, когда несущая схема и тепловая оболочка здания плохо согласованы между собой. Именно поэтому оценивать нужно не отдельную стену или утеплитель, а весь наружный контур дома.

Что представляет собой мостик холода

Тепло из отапливаемого помещения постепенно проходит через наружные конструкции в сторону более холодной окружающей среды. Разные материалы сопротивляются этому процессу по-разному.

Утеплители обладают сравнительно низкой теплопроводностью. Многие стеновые блоки также заметно хуже проводят тепло, чем плотный железобетон. Когда в однородной стене появляется бетонная колонна или торец монолитного перекрытия, сопротивление теплопередаче локально меняется.

В результате тепло начинает интенсивнее уходить через этот участок.

Такую зону называют мостиком холода или тепловым мостом. Он может быть небольшим и локальным, а может проходить почти непрерывной полосой вдоль фасада.

Для частного дома важны не только потери тепла. Изменяется температура внутренней поверхности конструкции. Если она заметно снижается, в помещении может появиться ощущение холодной стены, а при определённом сочетании температуры и влажности повышается риск образования конденсата.

Особенно внимательно относятся к местам, где одновременно присутствуют:

• железобетонный элемент;
• наружная поверхность здания;
• разрыв или уменьшение толщины утепляющего слоя;
• сложная геометрия узла;
• несколько сопрягающихся конструкций.

Чем больше таких факторов совпадает в одной точке, тем выше вероятность выраженной теплотехнической неоднородности.

Почему бетонный каркас требует особого внимания к тепловому контуру

В доме с несущими стенами материал наружной стены часто одновременно выполняет несколько функций: воспринимает нагрузку, отделяет помещение от улицы и частично обеспечивает сопротивление теплопередаче.

В каркасной схеме функции разделяются.

Железобетон отвечает главным образом за прочность и пространственную жёсткость здания. Ограждающая стена закрывает помещения от наружной среды. Утепление формирует значительную часть тепловой защиты.

Такая конструкция даёт архитектурную свободу, но требует согласованности слоёв.

Если утепление проходит непрерывно снаружи каркаса, бетонные элементы могут находиться внутри относительно тёплой зоны. Если же утеплитель располагается только между колоннами, сами колонны способны превратиться в выраженные вертикальные мостики холода.

Аналогичная ситуация возникает с перекрытиями. Стеновое заполнение может обладать хорошими теплотехническими характеристиками, но открытый или недостаточно утеплённый торец железобетонной плиты создаёт длинную холодную полосу по фасаду.

Из-за этого оценивать только характеристики стенового блока недостаточно.

Где чаще всего возникают мостики холода

У бетонного каркаса есть несколько характерных зон, требующих особого внимания.

Железобетонные колонны в наружных стенах

Колонна, расположенная в плоскости фасада, становится частью наружной ограждающей конструкции. Если между колоннами находится материал с заметно меньшей теплопроводностью, фасад оказывается неоднородным.

Наиболее неблагоприятна схема, при которой теплоизоляция заполняет только участки между колоннами, а бетон остаётся практически напрямую связан с наружной отделкой.

Тогда по внутренней поверхности стены могут появляться участки с различной температурой. Иногда человек ощущает это даже без приборов: зона напротив железобетонного элемента кажется холоднее соседнего участка стены.

Торцы монолитных перекрытий

Торец плиты перекрытия — один из наиболее характерных линейных тепловых мостов.

Железобетонная плита проходит из внутренней части здания к наружному контуру и пересекает стену. Если её торец оказывается в зоне фасада без непрерывной теплоизоляционной защиты, тепло получает сравнительно короткий путь наружу.

Такой мостик способен тянуться по значительной длине фасада.

Внутри помещения проблема нередко проявляется около линии пола или потолка. Температура поверхности в этой зоне может отличаться от температуры основной части стены.

Ригели и балки

Горизонтальные железобетонные элементы работают сходным образом.

Если ригель входит в наружную стену и прерывает слой материала с более высоким сопротивлением теплопередаче, появляется дополнительная теплопроводная связь между внутренней и наружной сторонами конструкции.

Сложность таких участков состоит в том, что ригель может быть частично скрыт стеновым заполнением и отделкой. Внешне фасад выглядит однородным, хотя внутри конструкции присутствует заметная теплотехническая неоднородность.

Углы здания

Даже в однородных стенах наружные углы отличаются от прямых участков особенностями теплового потока. При наличии бетонных колонн эта особенность может усиливаться.

Угловая колонна одновременно связана с двумя фасадными плоскостями. Геометрия узла усложняется, а площадь поверхности, через которую происходит теплообмен, меняется.

Проблема становится особенно заметной, если слой утепления возле угла имеет разрывы или уменьшенную толщину.

Балконы, козырьки и консоли

Железобетонная конструкция, выходящая из тёплой части здания наружу, потенциально создаёт выраженный тепловой мост.

Типичный пример — монолитная балконная плита, конструктивно продолжающая внутреннее перекрытие. Бетон физически соединяет отапливаемую часть дома с наружной конструкцией.

Подобные узлы отличаются от обычного торца перекрытия тем, что бетонный элемент выступает далеко за пределы тепловой оболочки.

Поэтому балконы, консольные площадки и некоторые виды козырьков требуют отдельной теплотехнической оценки ещё на стадии проекта.

Чем опасны выраженные мостики холода

Последствия зависят от климата, влажности в доме, геометрии конструкции, характеристик материалов и качества выполнения работ. Один и тот же узел может вести себя по-разному в различных зданиях.

Главные риски связаны с несколькими процессами.

Дополнительные теплопотери

Через железобетонный участок тепло может уходить интенсивнее, чем через соседнюю утеплённую стену.

Один небольшой мостик не обязательно заметно изменит энергопотребление всего дома. Но бетонный каркас содержит много линейных элементов. Колонны, перекрытия и балки способны образовывать целую сеть теплопроводных участков.

Если каждый этаж окружён недостаточно утеплённым торцом плиты, а по фасаду проходят открытые колонны, суммарная площадь и длина таких зон становятся значительными.

Понижение температуры внутренней поверхности

Для комфорта важна не только температура воздуха.

Человек обменивается теплом с окружающими поверхностями. Если большая часть стены тёплая, а отдельные полосы или углы заметно холоднее, ощущение комфорта может снижаться даже при нормальной температуре воздуха.

Холодная поверхность также становится чувствительнее к повышенной влажности помещения.

Риск конденсации влаги

Воздух в доме содержит водяной пар. При охлаждении воздуха или поверхности способность удерживать влагу уменьшается.

Если температура внутренней поверхности конструкции становится достаточно низкой, относительная влажность непосредственно возле неё возрастает. В неблагоприятных условиях возможно образование конденсата.

Это не означает, что любой бетонный элемент автоматически будет мокнуть зимой. Риск определяется сочетанием температуры, влажности и конкретной конструкции узла.

Особенно чувствительны:

• наружные углы;
• участки за крупной мебелью;
• зоны возле пола и потолка;
• места с недостаточной вентиляцией;
• поверхности рядом с выраженными тепловыми мостами.

Условия для появления плесени

Плесень связана не с самим бетоном, а прежде всего с устойчиво повышенной влажностью поверхности.

Если участок стены регулярно остаётся более холодным, чем окружающие поверхности, влажность возле него может долго сохраняться на повышенном уровне. При наличии подходящей среды это создаёт благоприятные условия для биологического поражения отделочных материалов.

Проблема нередко развивается скрыто за мебелью, декоративными панелями или другими покрытиями, ограничивающими движение воздуха.

Почему утепление только между колоннами часто оказывается слабым решением

На чертеже такая схема может выглядеть логично: между железобетонными колоннами располагается стеновое заполнение с теплоизоляционными свойствами, а толщина наружной конструкции кажется достаточной.

Но тепло распространяется не только строго перпендикулярно поверхности стены.

В районе колонны тепловой поток перераспределяется в нескольких направлениях. Материал между колоннами не способен полностью компенсировать высокую теплопроводность самого бетонного элемента.

Если утепляющий слой заканчивается возле боковой поверхности колонны, получается повторяющаяся вертикальная неоднородность.

На фасаде это может выглядеть как чередование:

стеновое заполнение — бетонная колонна — стеновое заполнение — бетонная колонна.

С теплотехнической точки зрения намного важнее не средняя толщина стены, а непрерывность слоя, препятствующего уходу тепла.

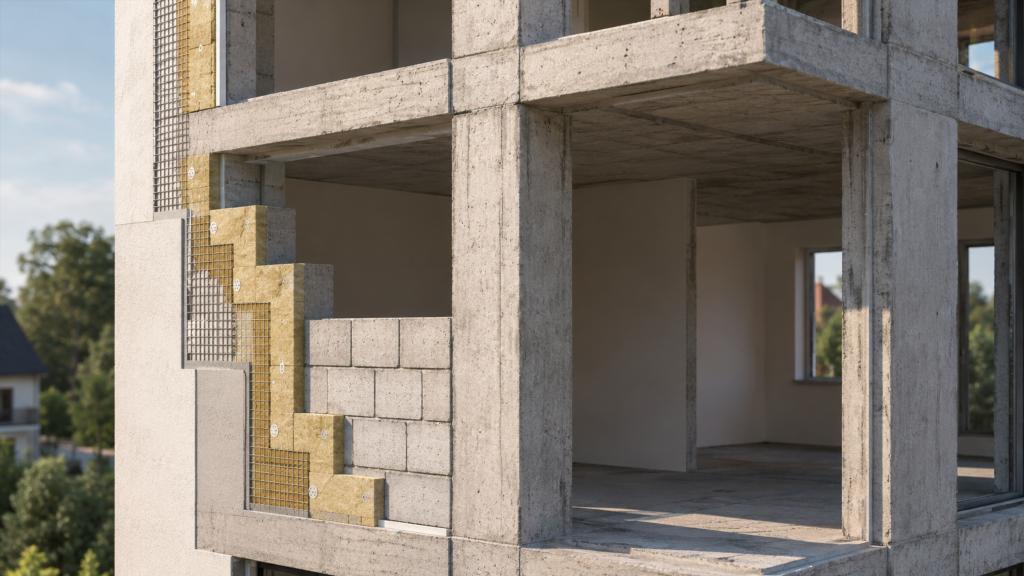

Непрерывная тепловая оболочка как основной принцип

Один из ключевых принципов энергоэффективной ограждающей конструкции — непрерывность теплоизоляционного контура.

В идеализированном виде слой с высоким сопротивлением теплопередаче должен окружать отапливаемый объём здания без ненужных разрывов.

Для бетонного каркаса наружное расположение утепления часто позволяет закрыть одновременно:

• стеновое заполнение;
• колонны;
• торцы перекрытий;
• часть ригелей;
• другие железобетонные элементы фасада.

Так бетонный каркас оказывается ближе к внутренней, более тёплой части конструкции.

Это не означает, что любой дом обязательно должен иметь одну конкретную фасадную систему. Варианты наружной оболочки различаются. Важен общий принцип: несущий бетон не должен случайно становиться обходным путём для тепла мимо основного теплоизоляционного слоя.

Почему простого увеличения толщины стены бывает недостаточно

Распространённая ошибка — оценивать тепловую защиту по самому толстому или самому тёплому участку конструкции.

Например, заполнение между колоннами может обладать хорошими характеристиками. Но если значительная часть фасада приходится на железобетонные элементы, фактическое поведение стены будет отличаться от поведения однородного массива стенового материала.

Увеличение толщины блока между колоннами не устраняет мостик через открытую колонну.

То же относится к перекрытиям. Хорошо утеплённая стеновая часть не компенсирует автоматически непрерывный железобетонный пояс, проходящий по периметру здания.

Тепловую оболочку приходится рассматривать как систему, а не как набор независимых материалов.

Связь бетонного каркаса с фасадной системой

Фасад в доме с железобетонным каркасом выполняет не только декоративную функцию. Его конструкция существенно влияет на положение и непрерывность теплоизоляции.

При выборе общей концепции учитывают:

• расположение железобетонных элементов относительно наружной стены;
• способ заполнения пространства между колоннами;
• непрерывность утепления около перекрытий;
• поведение наружной отделки при деформациях разных материалов;
• влагорежим конструкции;
• расположение окон и дверей относительно теплоизоляционного слоя.

Материалы каркаса и заполнения могут по-разному реагировать на температурные изменения, влажность и нагрузки. Из-за этого важны не только тепловые свойства, но и правильное сопряжение слоёв.

Оконные и дверные проёмы в каркасном доме

Проём сам по себе является сложным участком наружной оболочки. В бетонном каркасе рядом с ним дополнительно могут находиться колонны, балки или участки монолитного перекрытия.

Особого внимания требуют откосы и зоны примыкания рамы к стене.

Даже качественное окно не устраняет тепловую неоднородность, если по периметру проёма сформирован холодный участок конструкции. Узкий наружный слой, бетонная перемычка или близко расположенная колонна могут влиять на температуру внутренних откосов.

Поэтому свойства окна и свойства узла его установки нельзя полностью отделять друг от друга.

Балконы и другие выступающие железобетонные элементы

С архитектурной точки зрения монолитная консоль выглядит удобным продолжением внутреннего перекрытия. С теплотехнической точки зрения это один из наиболее сложных вариантов.

Если железобетонная плита непрерывно проходит через наружный контур, утеплить её только с торца недостаточно для полного устранения теплопроводной связи. Тепло способно распространяться вдоль всей толщины плиты.

Именно поэтому конструктивные решения с выступающими железобетонными элементами рассматривают заранее, а не после завершения несущего каркаса.

Особенно проблематичны попытки исправить тепловой узел только отделочными слоями, когда основная геометрия уже сформирована.

Может ли бетон внутри теплового контура быть преимуществом

Если железобетонный каркас расположен внутри качественно утеплённой оболочки, высокая теплопроводность бетона перестаёт быть главным недостатком наружного контура.

При этом проявляется другое свойство — высокая теплоёмкость.

Массивные бетонные конструкции способны накапливать значительное количество тепла и постепенно отдавать его обратно в помещение. Это помогает сглаживать кратковременные изменения внутренней температуры.

Потенциальные преимущества внутренней тепловой массы проявляются лучше, когда:

• бетон защищён от наружного холода;
• теплоизоляционный слой остаётся непрерывным;
• внутренние массивные элементы действительно взаимодействуют с воздухом помещения;
• отопление и вентиляция работают согласованно с характеристиками здания.

Если же бетонная конструкция одновременно выходит к наружному воздуху через выраженный мостик холода, высокая теплоёмкость не компенсирует повышенные теплопотери этого узла.

Какие ошибки чаще всего приводят к проблемам

Многие дефекты связаны не с выбранным материалом как таковым, а с нарушением общей логики наружного контура.

К характерным ошибкам относятся:

• утепление только стенового заполнения между колоннами;
• оставленные без достаточной тепловой защиты торцы перекрытий;
• разрывы теплоизоляционного слоя в углах;
• сложные консольные элементы без отдельной теплотехнической оценки;
• недостаточная проработка участков возле окон;
• попытка исправить проблемный узел тонким внутренним утеплением;
• несогласованность конструктивного и архитектурного проектов;
• локальное уменьшение толщины утепления ради декоративных элементов фасада.

Отдельный риск возникает при изменении проекта во время строительства. Перенос окна, изменение толщины стены, добавление балкона или другой фасадной конструкции может повлиять не только на внешний вид, но и на непрерывность тепловой оболочки.

Почему внутреннее утепление не всегда решает проблему

Когда холодный участок обнаруживается после строительства, возникает соблазн закрыть его утеплителем со стороны комнаты.

Такое решение нельзя считать универсальным.

Внутренний теплоизоляционный слой изменяет температурное распределение внутри конструкции. Бетон за утеплителем зимой может становиться холоднее, а зона возможного накопления влаги смещается глубже в узел.

Кроме того, локальная полоса утепления способна лишь изменить геометрию теплового моста, но не обязательно устранить его.

Решения такого типа требуют оценки всей конструкции, включая влажностный режим, расположение пароограничивающих слоёв, отделку и соседние узлы.

Как понять, что проблема может быть связана с тепловым мостом

Некоторые признаки позволяют заподозрить теплотехническую неоднородность, хотя сами по себе не подтверждают её причину.

Насторожить могут:

• повторяющиеся холодные вертикальные полосы на стенах;
• холодная зона вдоль линии перекрытия;
• конденсат в одних и тех же углах;
• локальное появление плесени при нормальном состоянии соседних поверхностей;
• заметная разница температуры разных участков одной стены;
• следы увлажнения возле оконных откосов;
• повторение дефектов на нескольких этажах в одинаковых местах.

Характер расположения часто связан с геометрией каркаса. Например, вертикальная полоса может совпадать с колонной, а горизонтальная — с торцом монолитного перекрытия.

При этом похожие симптомы способны возникать из-за протечек, недостаточной вентиляции, высокой влажности помещения или дефектов фасада. По одному внешнему признаку причину определять нельзя.

Что даёт тепловизионное обследование

Тепловизор показывает распределение температуры на поверхности и помогает увидеть участки с выраженной температурной неоднородностью.

При подходящих условиях обследование может выявить:

• линии железобетонных перекрытий;
• холодные колонны;
• недостаточно утеплённые углы;
• неоднородность возле окон;
• отдельные дефекты теплоизоляционного слоя.

Тепловизионное изображение требует правильной интерпретации. На результат влияют температура внутри и снаружи, солнечный нагрев фасада, ветер, отражение теплового излучения, работа отопления и другие условия.

Тепловизор хорошо показывает следствие — температурную картину поверхности. Конструктивную причину обычно определяют с учётом проекта, состава стены и расположения элементов каркаса.

Что важно согласовать ещё до строительства

Тепловые мосты значительно проще учитывать на стадии проекта, чем компенсировать после завершения фасада.

До начала строительства полезно получить ясные ответы на несколько вопросов:

• где относительно наружной стены расположены колонны;
• как проходит утепление мимо торцов перекрытий;
• сохраняется ли теплоизоляционный слой в углах;
• как решены оконные и дверные проёмы;
• есть ли выступающие железобетонные конструкции;
• как соединяются фасад и цоколь;
• что происходит с тепловым контуром возле кровли;
• не прерывают ли декоративные и конструктивные элементы слой утепления.

Для сложных участков полезна не только общая схема фасада, но и подробные узлы сопряжений.

Особенно важны переходы между разными конструкциями

Проблемы нередко появляются не на больших ровных поверхностях, а там, где одна система переходит в другую.

К таким участкам относятся:

• стена и фундамент;
• стена и перекрытие;
• стена и кровля;
• колонна и наружное заполнение;
• окно и фасад;
• балкон и внутреннее перекрытие;
• тёплая часть дома и неотапливаемая пристройка.

Каждый переход способен изменить направление теплового потока и нарушить непрерывность защитных слоёв.

Не только тепло: деформации тоже имеют значение

Железобетонный каркас и заполнение наружных стен работают по-разному.

Каркас воспринимает основные нагрузки и может испытывать собственные деформации. Стеновые блоки или другие материалы заполнения обладают иной жёсткостью, тепловым расширением, влажностной усадкой и характером трещинообразования.

Из-за этого фасадный узел должен одновременно решать несколько задач:

• ограничивать теплопотери;
• защищать конструкцию от избыточного увлажнения;
• учитывать подвижки материалов;
• сохранять работоспособность отделочного слоя;
• не создавать слабых мест в местах сопряжений.

Хорошая теплотехника не заменяет конструктивную надёжность, а прочный каркас сам по себе не гарантирует качественную тепловую оболочку.

Бетонный каркас не является холодной технологией сам по себе

Иногда железобетонный каркас воспринимают как конструкцию, подходящую главным образом для тёплого климата или крупных зданий. Такое представление слишком упрощает ситуацию.

Тепловые свойства дома определяются не названием несущей системы, а устройством всей наружной оболочки.

Бетон действительно обладает сравнительно высокой теплопроводностью, поэтому оставлять его частью плохо защищённого наружного контура нежелательно. При грамотном расположении теплоизоляции колонны, балки и перекрытия могут находиться преимущественно внутри тёплой части здания.

Тогда каркас выполняет свою основную задачу — обеспечивает прочность, жёсткость и архитектурную свободу, а тепловая защита обеспечивается специально предназначенными для этого слоями.

Главный принцип оценки дома с бетонным каркасом

При рассмотрении бетонного каркаса полезнее спрашивать не о том, насколько «тёплый» сам бетон, а о том, где проходит граница между отапливаемой частью здания и наружной средой.

Если эту границу можно провести вокруг дома почти непрерывной линией по теплоизоляционному слою, конструкция имеет хорошую основу для эффективной тепловой защиты.

Если линия постоянно пересекает открытые колонны, торцы перекрытий, консоли и другие железобетонные элементы, появляются потенциальные мостики холода.

В частном доме их влияние особенно важно из-за большого отношения площади наружных конструкций к внутреннему объёму. Даже сравнительно узкие теплопроводные полосы повторяются по периметру и этажам, превращаясь в заметную часть общего теплового баланса.

Бетонный каркас даёт широкие возможности для планировки, больших окон и сложной архитектуры, но требует внимательного отношения к фасадным узлам. Качественная тепловая оболочка должна восприниматься как непрерывная система, охватывающая стены, колонны, перекрытия, проёмы, углы, цоколь и примыкания к кровле. Именно такая логика позволяет сохранить преимущества железобетонной несущей схемы без превращения её элементов в постоянные пути утечки тепла.
