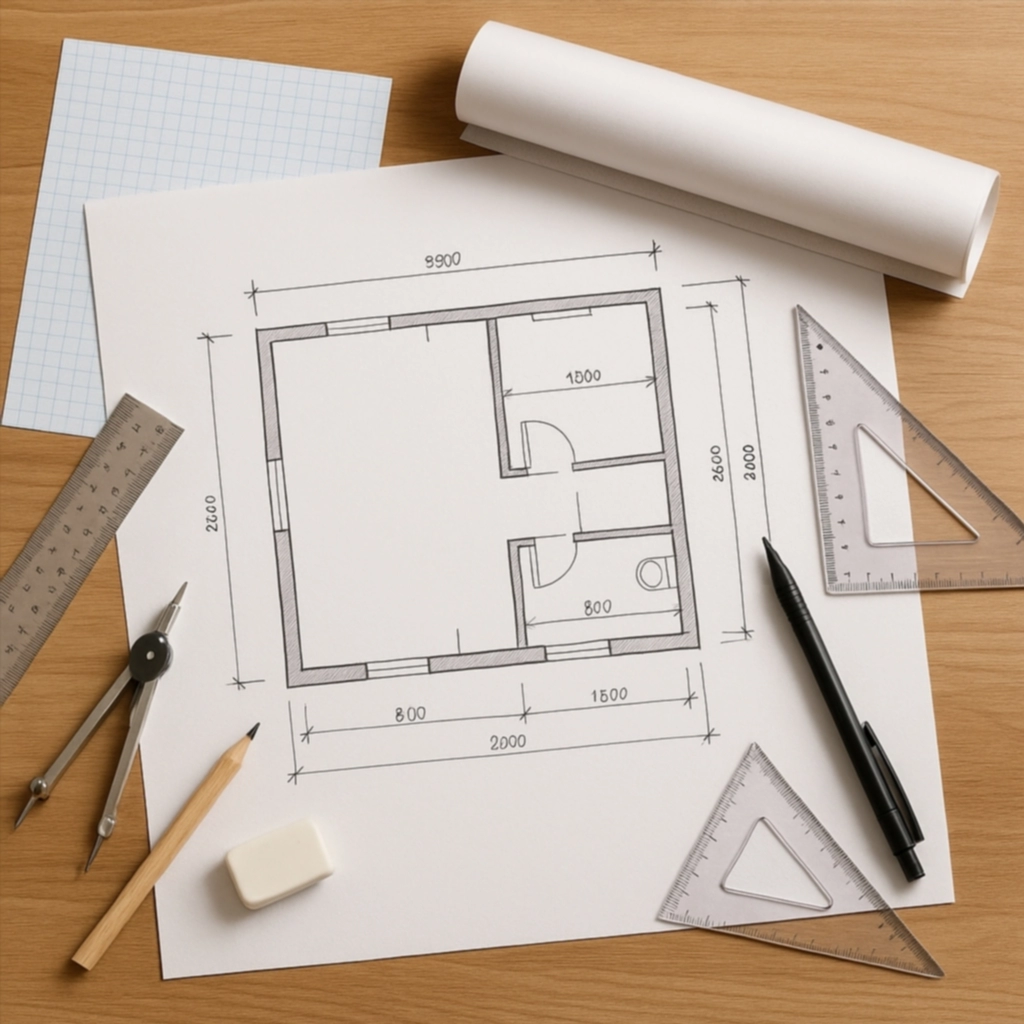

Как нарисовать чертеж с размерами: подробное руководство

Чертежи с размерами — важнейший инструмент в ремонте, строительстве, обустройстве дома и проектировании мебели. Правильно выполненный чертеж позволяет наглядно представить будущую конструкцию, избежать ошибок на стадии реализации проекта и упростить взаимодействие между заказчиком, проектировщиком и исполнителем работ. В этой статье рассмотрим, как нарисовать чертеж с размерами самостоятельно, даже без профессиональной подготовки.

Что такое чертеж с размерами и зачем он нужен

Чертеж — это графическое изображение объекта с указанием всех необходимых размеров, форм, пропорций и взаимного расположения элементов. Основная цель чертежа — передать информацию о проектируемом объекте в точной, однозначной и стандартизированной форме.

Размеры на чертеже служат для:

• Определения фактических параметров объекта.
• Обеспечения правильного изготовления или сборки элементов.
• Проверки соответствия готового изделия замыслам проекта.
• Координации работ между различными специалистами (строителями, плотниками, инженерами).

Чертежи могут быть использованы для проектирования мебели, планировки помещений, создания конструкций из гипсокартона, разработки систем водоснабжения, электропроводки и многого другого.

Какие бывают чертежи с размерами

В зависимости от целей выделяют несколько типов чертежей:

• Архитектурные планы — отображают расположение помещений, окон, дверей и перегородок.
• Конструктивные чертежи — содержат детали каркасов, перекрытий, фундамента.
• Схемы инженерных сетей — планировка электрики, трубопроводов, вентиляции.
• Чертежи мебели — точные размеры шкафов, столов, стеллажей для изготовления на заказ.
• Чертежи деталей и узлов — подробные изображения с указанием всех параметров, необходимых для производства.

Каждый тип чертежа имеет свои особенности в оформлении и применении размеров.

Инструменты и материалы для создания чертежа

Для выполнения качественного чертежа понадобятся:

• Лист бумаги — ватман, миллиметровка или обычная плотная бумага формата А3 или А4.
• Карандаш — средней твердости (HB, 2H) для нанесения тонких линий.
• Ластик — мягкий, не повреждающий бумагу.
• Линейка — длиной от 30 см для проведения прямых линий.
• Угольник — для построения прямых углов (90°).
• Циркуль — для построения окружностей и дуг.
• Шаблоны или трафареты — для удобства оформления стрелок, символов, шрифтов.
• Маркер или ручка — для обводки окончательных линий после завершения черчения.
• Компьютерное ПО (опционально) — AutoCAD, SketchUp, NanoCAD, если вы предпочитаете работать в электронном формате.

Этапы создания чертежа с размерами

Определение объекта проектирования

Перед началом работы нужно четко понимать:

• Что именно вы собираетесь чертить (стол, перегородку, сантехнический узел и пр.).
• Какие элементы необходимо отразить на чертеже.
• Какие размеры являются критически важными.

Если это план помещения, потребуется учитывать стены, окна, двери, встроенную мебель, инженерные коммуникации.

Выбор масштаба

Масштаб позволяет уместить большой объект на ограниченном листе бумаги, сохранив пропорции. Стандартные масштабы:

• 1:100 — 1 см на чертеже соответствует 1 м на местности.
• 1:50 — 1 см = 0,5 м.
• 1:20 или 1:10 — для деталировки мелких объектов (мебель, узлы).

Чем больше деталей нужно показать, тем крупнее должен быть масштаб.

Нанесение основных линий

Сначала наносятся основные контуры:

• Наружные границы объекта.
• Несущие стены и перегородки.
• Основные опорные элементы.

Все линии на этом этапе должны быть тонкими и аккуратными, чтобы их можно было без труда исправить.

Важно соблюдать правила построения:

• Горизонтальные линии строго горизонтальны.
• Вертикальные — строго вертикальны.
• Углы между стенами и конструктивными элементами соответствуют реальным.

Детализация чертежа

Когда общая схема готова, переходят к деталям:

• Размещение окон, дверей, проемов.
• Обозначение мебели, сантехники, оборудования.
• Прорисовка узловых соединений.

На этом этапе важно следить за аккуратностью изображения, так как от деталей зависит точность последующих работ.

Нанесение размеров

Правила оформления размеров:

• Размерные линии проводятся тонкими линиями параллельно измеряемым элементам.
• Размерные стрелки ставятся в конце размерных линий.
• Цифры размещаются над размерной линией, строго посередине.
• Не рекомендуется пересекать размерные линии между собой или с другими элементами чертежа.
• Размеры читаются снизу или справа чертежа.
• Привязка размеров идет либо от общей базовой линии, либо от центра конструкций.
• Основные размеры указываются в миллиметрах без обозначения единиц измерения (если не оговорено иное).

На чертеже необходимо указывать:

• Общие габариты объекта.
• Размеры между ключевыми точками (например, расстояние между стенами, дверными проемами).
• Высоты и уровни (особенно важно для многоуровневых конструкций).

Обозначение элементов и нанесение надписей

Для однозначной интерпретации чертежа используются обозначения:

• Номера помещений.
• Маркировка дверей и окон.
• Указание уровней (например, +0.000).
• Стрелки направления открытия дверей.

Надписи должны быть аккуратными, выполнены единым шрифтом, стандартной высоты (например, 3,5 мм или 5 мм для основных надписей).

Проверка и корректировка

Перед окончательной обводкой чертежа необходимо:

• Сверить все размеры.
• Проверить логичность и читаемость всех элементов.
• Убедиться в отсутствии пересечений и дублирования размеров.
• Исправить ошибки и неточности.

После проверки можно обвести основные линии маркером или ручкой, аккуратно стереть карандашные наброски.

Советы для создания качественного чертежа

• Используйте миллиметровку — это упростит соблюдение пропорций без частого обращения к линейке.
• Работайте в хорошем освещении — так легче избежать ошибок.
• Соблюдайте аккуратность — даже если чертеж выполняется для себя, четкость линий поможет на всех этапах реализации проекта.
• Фиксируйте все изменения — если в процессе проектирования вносятся изменения в размеры, обязательно обновляйте чертеж.
• Дублируйте важные данные — указывайте размеры как по горизонтали, так и по вертикали.

Программные решения для создания чертежей с размерами

Если вы хотите работать в электронном виде, обратите внимание на следующие программы:

• AutoCAD — профессиональная программа для архитекторов и инженеров.
• SketchUp — удобен для моделирования мебели и интерьеров.
• NanoCAD — отечественная бесплатная альтернатива AutoCAD.
• Fusion 360 — подходит для 3D-моделирования и создания чертежей деталей.
• LibreCAD — бесплатная программа для 2D-чертежей.

Эти программы позволяют:

• Работать в любом масштабе.
• Легко вносить изменения.
• Автоматически рассчитывать площади и объемы.
• Экспортировать файлы в удобные форматы для печати или передачи подрядчику.

Частые ошибки при создании чертежей

• Отсутствие масштаба — приводит к неправильной интерпретации размеров.
• Неполное указание размеров — строителям или мебельщикам приходится додумывать недостающие данные.
• Неаккуратное выполнение — затрудняет чтение чертежа.
• Неправильные обозначения — вызывают путаницу на этапе выполнения работ.
• Пренебрежение проверкой чертежа — приводит к необходимости переделывать работу в процессе строительства.

Заключение

Создание чертежа с размерами — важный и ответственный этап любого проекта. Даже если вы не профессиональный архитектор или инженер, следуя базовым правилам и уделяя внимание деталям, вы сможете нарисовать качественный, понятный и точный чертеж. Это сэкономит время, нервы и деньги при реализации вашей идеи в жизнь.

Не бойтесь экспериментировать и осваивать новые инструменты: грамотный чертеж — залог успешного воплощения любой задумки в вашем доме!
