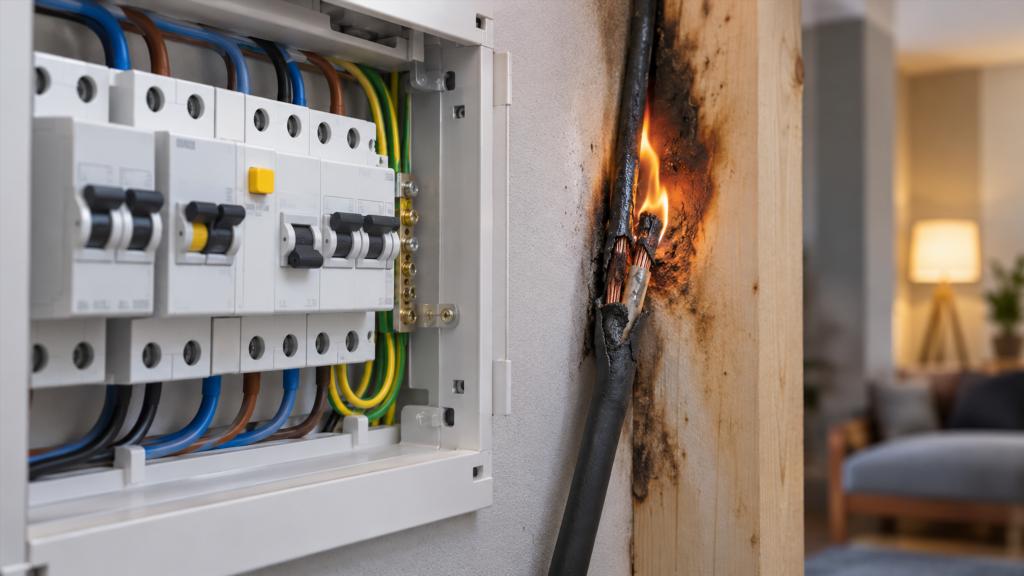

Как УЗО защищает от пожара и в каких случаях оно не сможет предотвратить возгорание

Устройство защитного отключения часто воспринимают как универсальную защиту домашней электросети. На практике его задача гораздо уже, но от этого не менее важна. УЗО контролирует токи, уходящие из электрической цепи по нежелательному пути, и отключает питание, когда величина такой утечки становится недопустимой.

Именно утечки тока могут создавать условия для нагрева конструкций, повреждения изоляции и последующего возгорания. Однако далеко не всякий пожар, связанный с электропроводкой, начинается с утечки. Перегрузка линии, короткое замыкание между рабочими проводниками или плохо затянутый контакт могут развиваться совсем по другому сценарию. В таких ситуациях УЗО само по себе может не помочь.

Чтобы понимать реальную роль устройства, важно разделять разные виды неисправностей и знать, какую часть пожарной защиты обеспечивает УЗО, а какую должны выполнять другие аппараты.

Что именно контролирует УЗО

В исправной однофазной цепи ток приходит к нагрузке по фазному проводнику и возвращается по нейтральному. Если электрическая система работает нормально, значения этих токов практически равны.

УЗО сравнивает ток, протекающий в одном направлении, с током, возвращающимся обратно. Когда часть электрического тока начинает уходить по другому пути, возникает разница. Такое явление называют дифференциальным током или током утечки.

Посторонним путем для тока могут стать:

• защитный проводник;
• металлический корпус оборудования;
• влажная строительная конструкция;
• поврежденная изоляция;
• поверхность загрязненного электрооборудования;
• человек, случайно прикоснувшийся к токоведущей части;
• различные проводящие элементы здания.

При достижении определенного порога УЗО отключает цепь. Оно не анализирует температуру кабеля, не измеряет качество контактов в розетке и не определяет непосредственно наличие огня. Его реакция основана именно на обнаружении дисбаланса токов.

Как утечка тока может привести к пожару

Повреждение изоляции далеко не всегда сразу превращается в привычное короткое замыкание с большим током. Между проводником под напряжением и окружающими конструкциями иногда возникает сравнительно слабая проводящая связь.

Например, изоляция кабеля может быть повреждена механически, состариться или потерять свойства из-за длительного перегрева. Если рядом находится влажный или загрязненный материал, по нему начинает протекать электрический ток.

Такой ток может оказаться недостаточным для быстрого срабатывания автоматического выключателя. При этом в небольшом участке конструкции выделяется тепло. Особенно опасна ситуация, когда нагрев продолжается долго и затрагивает горючие материалы.

Потенциально опасным местом может стать участок, где присутствуют одновременно несколько условий:

• повреждение электрической изоляции;
• проводящая влага или загрязнение;
• горючие строительные материалы;
• длительное протекание тока;
• локальный нагрев небольшой площади.

УЗО способно обнаружить часть подобных неисправностей значительно раньше, чем они перерастут в тяжелое повреждение проводки.

От каких пожарных сценариев способно защитить УЗО

Утечка через поврежденную изоляцию

Одно из наиболее характерных применений УЗО — обнаружение тока, который покидает рабочую электрическую цепь.

Причиной могут быть старение изоляции, повреждение кабеля крепежом, механическое воздействие, перегрев или дефект электрооборудования. Если возникший ток утечки достигает величины, при которой должно сработать защитное устройство, линия отключается.

Такое отключение ограничивает время, в течение которого электрическая энергия выделяется в поврежденном участке.

Утечка на металлический корпус

При повреждении внутренней изоляции электроприбора напряжение может попасть на его металлические части. Если возникает путь для тока к земле, УЗО регистрирует дисбаланс.

Основное значение такой защиты связано с электробезопасностью человека, однако устранение длительно существующего аварийного тока одновременно снижает вероятность локального нагрева и дальнейшего разрушения оборудования.

Токи через влажные конструкции

Вода с растворенными примесями может проводить электрический ток. Попадание влаги в поврежденные соединения, коробки, электрооборудование или элементы проводки способно создать цепь утечки.

Особое внимание подобным неисправностям уделяют в помещениях и зонах, где вероятность воздействия влаги выше.

При наличии заметной утечки УЗО отключает поврежденную цепь, не позволяя аварийному режиму сохраняться неопределенно долго.

Медленно развивающееся повреждение

Некоторые электрические неисправности появляются постепенно. Изоляция может сначала потерять часть сопротивления, затем начать проводить небольшой ток и только позднее разрушиться окончательно.

Дифференциальная защита полезна тем, что способна реагировать на ток, который не является обычной рабочей нагрузкой, но уже покидает предусмотренный путь.

Это одна из причин, по которой УЗО рассматривают не только как средство защиты человека, но и как элемент общей системы пожарной безопасности электропроводки.

Почему обычный автоматический выключатель не выполняет ту же работу

Автоматический выключатель реагирует прежде всего на чрезмерный ток в защищаемой цепи.

Он предназначен для защиты проводки от режимов, при которых ток становится слишком большим:

• длительной перегрузки;
• короткого замыкания;
• некоторых других аварий, сопровождающихся значительным увеличением тока.

Допустим, через фазный провод проходит ток, часть которого возвращается не по нейтрали, а через поврежденную изоляцию и строительную конструкцию. Общая величина тока может оставаться сравнительно небольшой.

Для автоматического выключателя такой режим не обязательно выглядит как перегрузка или короткое замыкание. Для УЗО ситуация принципиально иная: оно видит, что вошедший и вернувшийся ток различаются.

Эти устройства реагируют на разные признаки неисправности и не являются взаимозаменяемыми.

От каких причин пожара УЗО не защищает

Наличие УЗО не означает, что любая опасная неисправность электропроводки обязательно будет обнаружена.

Перегрузка линии

Если к электрической линии подключена нагрузка, превышающая ее допустимые возможности, ток может возрастать и вызывать нагрев проводников.

При этом весь ток способен нормально пройти по фазе, через нагрузку и вернуться по нейтрали. Утечки нет, разницы токов нет, поэтому обычное УЗО не получает причины для отключения.

За защиту проводников от перегрузки отвечает автоматический выключатель или другой аппарат, имеющий соответствующую функцию.

Короткое замыкание между фазой и нейтралью

При прямом соединении рабочих проводников возникает большой ток короткого замыкания. Если он полностью проходит внутри контролируемой цепи, УЗО может не увидеть дифференциального тока.

Это аварийный режим для автоматического выключателя, который должен быстро отключить поврежденную линию.

Плохой контакт в соединении

Ослабленный, окисленный или поврежденный контакт способен сильно нагреваться даже без существенной утечки тока.

Проблема может появиться в розетке, клеммном соединении, выключателе, распределительной коробке или другом месте электрического контакта. Из-за повышенного переходного сопротивления небольшая область начинает выделять значительное количество тепла.

Ток при этом может оставаться в пределах обычной нагрузки. Он приходит по фазе и возвращается по нейтрали в практически одинаковом объеме.

УЗО такой дефект обычно не распознает.

Это особенно важно, поскольку перегрев соединений относится к распространенным опасным сценариям в бытовых электрических системах.

Дуговое повреждение без выраженной утечки

Электрическая дуга может появиться при поврежденном соединении или частичном разрыве проводника. Она сопровождается высокой температурой и способна повреждать окружающие материалы.

При некоторых видах дуговой неисправности ток продолжает протекать по штатному контуру. Дифференциального тока может не возникнуть.

УЗО в такой ситуации не является специализированным средством обнаружения дуги.

Перегрев электроприбора

Причиной возгорания иногда становится не проводка здания, а сам прибор: неисправный нагревательный элемент, поврежденный двигатель, внутреннее соединение, электронный компонент или другой узел.

Если неисправность не сопровождается утечкой тока, УЗО может никак на нее не отреагировать.

Почему УЗО и автомат должны работать совместно

Пожарная безопасность электросети строится не на одном аппарате, а на сочетании нескольких видов защиты.

Автоматический выключатель контролирует чрезмерный ток. УЗО обнаруживает ток, покидающий нормальный электрический контур. Эти функции дополняют друг друга.

Упрощенно распределение задач можно представить так:

• перегрузка проводки — зона действия токовой защиты;
• короткое замыкание — зона действия автоматического выключателя;
• утечка на землю или посторонние проводящие части — зона действия УЗО;
• сочетание нескольких неисправностей — защита зависит от характера конкретного аварийного режима.

Существуют также дифференциальные автоматы, в одном корпусе которых объединены функции защиты от сверхтока и дифференциальной защиты. Само объединение аппаратов в одном устройстве не меняет принцип: электрическую линию все равно необходимо защищать от разных видов аварий.

Чем противопожарная функция отличается от защиты человека

УЗО применяются для разных задач, и требования к конкретному устройству зависят от его назначения и схемы электроснабжения.

Защита человека связана с необходимостью быстро отключить цепь при опасном токе утечки. Противопожарная функция ориентирована на обнаружение утечек, которые способны длительно протекать через поврежденную изоляцию или конструкции и создавать тепловое воздействие.

Эти задачи связаны между собой, но не полностью совпадают.

В электроустановке могут применяться несколько уровней дифференциальной защиты. Их параметры и взаимное согласование относятся к проектированию электрической системы. Простое добавление произвольного УЗО без учета существующей схемы не гарантирует правильную работу защиты.

Почему нельзя считать любое срабатывание УЗО неисправностью самого устройства

Периодическое отключение линии иногда пытаются устранить заменой УЗО или исключением его из цепи. Это опасный подход, если причина срабатывания не установлена.

Утечка может появляться из-за:

• поврежденной изоляции кабеля;
• неисправного электроприбора;
• попадания влаги;
• дефекта нагревательного оборудования;
• старения электрических компонентов;
• ошибок в соединении проводников;
• суммарных утечек нескольких подключенных устройств.

Само срабатывание не показывает точное место неисправности. Оно сообщает о том, что контролируемые токи перестали соответствовать нормальному режиму.

Повторяющиеся отключения требуют поиска причины, а не механического устранения защитного аппарата.

Почему исправное УЗО не компенсирует плохое состояние проводки

Даже правильно подобранная дифференциальная защита не устраняет дефекты электрической системы.

Старая проводка может иметь поврежденные соединения, недостаточно надежные контакты, неподходящие аппараты защиты или изношенную изоляцию. Часть таких проблем обнаруживается УЗО, часть — нет.

Пожарная безопасность зависит от состояния всей электрической установки:

• кабелей и проводов;
• контактных соединений;
• распределительных коробок;
• розеток и выключателей;
• коммутационной аппаратуры;
• защитных проводников;
• автоматических выключателей;
• УЗО и других защитных устройств;
• подключенного оборудования.

Если в розетке развивается опасный нагрев из-за плохого контакта, наличие УЗО не превращает такой контакт в безопасный. Если провод перегружен, дифференциальная защита не заменяет правильно организованную защиту от сверхтока.

Может ли УЗО полностью исключить пожар из-за электрики

Нет. Оно снижает риск определенной группы аварий, прежде всего связанных с токами утечки.

Полезность УЗО как элемента противопожарной защиты заключается в способности обнаружить электрический ток там, где его быть не должно. В некоторых случаях это позволяет отключить поврежденную цепь до того, как длительный ток утечки вызовет опасный нагрев.

Но существуют многочисленные сценарии возгорания, при которых баланс между фазным и нейтральным токами практически не нарушается. Для УЗО такая цепь может выглядеть нормально вплоть до развития тяжелого повреждения.

Наиболее характерные примеры — перегрузка, плохие контакты и некоторые дуговые неисправности.

Что дает комплексная электрическая защита

Надежная домашняя электросистема должна реагировать не на один, а на несколько принципиально разных аварийных процессов.

УЗО занимает в ней четко определенное место. Оно не является универсальным противопожарным выключателем, но закрывает опасный класс неисправностей, который обычная токовая защита способна не заметить.

Автоматический выключатель, УЗО, исправное защитное заземление, качественные соединения и соответствующая нагрузкам проводка решают разные задачи. Исключение одного элемента нельзя без последствий компенсировать другим.

Особенно ошибочны два крайних представления: считать УЗО ненужным, потому что установлен автомат, или считать автомат необязательным, потому что имеется УЗО. Различие принципов работы этих устройств как раз и объясняет необходимость комплексной защиты.

Главное о противопожарной роли УЗО

УЗО защищает от пожара не напрямую. Оно не обнаруживает дым, пламя или температуру кабеля. Его задача — определить появление тока утечки и своевременно отключить электрическую цепь.

Такая функция особенно ценна при повреждении изоляции, утечке на металлические части, влажные конструкции и другие посторонние проводящие пути. Длительное протекание тока через подобные участки способно приводить к нагреву и создавать условия для возгорания.

При этом УЗО не заменяет защиту от перегрузки и короткого замыкания, не гарантирует обнаружение плохого контакта и не реагирует на все разновидности электрической дуги.

Поэтому правильнее рассматривать его как один из элементов многоуровневой электрической защиты дома. Его противопожарная роль заключается в своевременном отключении определенного класса опасных утечек, а общая безопасность электропроводки обеспечивается только сочетанием исправной проводки, надежных соединений и нескольких видов защитных устройств.
