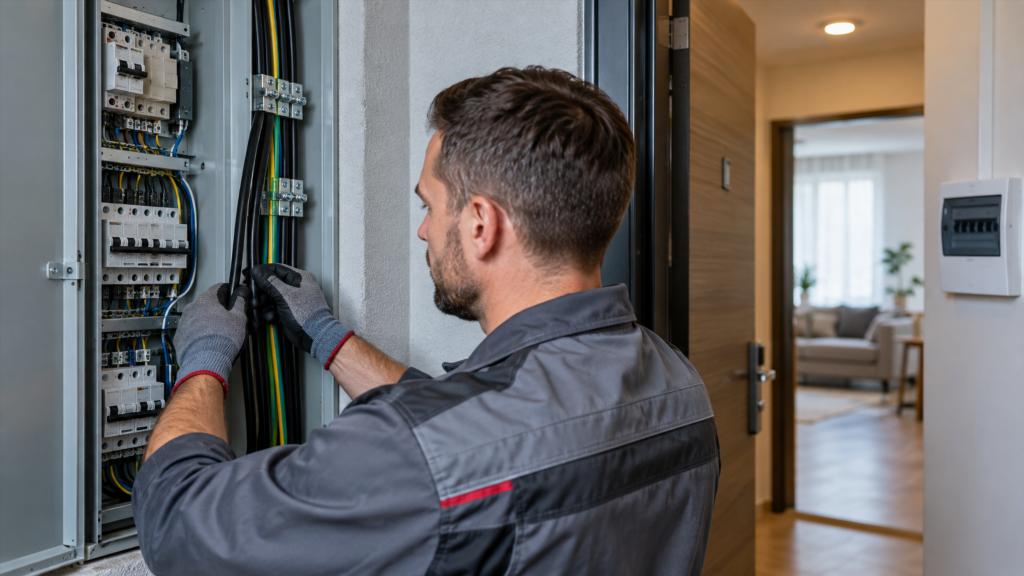

Какой кабель прокладывают от этажного щита до квартиры и от чего зависит его выбор

Линия от этажного щита до квартирного электрощита — это вводная часть электроснабжения квартиры. От ее состояния и характеристик зависит не только возможность пользоваться бытовой техникой, но и работа защитных аппаратов, устойчивость сети к нагрузке и общая электробезопасность.

В бытовой речи такую линию часто называют «проводом от щитка в квартиру», хотя в большинстве современных решений речь идет именно о кабеле с несколькими изолированными жилами в общей оболочке. Выбирать его только по мощности одной плиты, стиральной машины или другого крупного потребителя нельзя. Ввод обслуживает квартиру целиком, поэтому при его оценке учитывают предполагаемую нагрузку, материал жил, способ прокладки, характеристики вводного автомата, состояние общедомовой сети и существующую систему электроснабжения.

Что представляет собой линия от этажного щита до квартиры

В многоквартирном доме электричество обычно поступает сначала в общедомовую распределительную систему, затем в этажный или иной распределительный щит, а от него — в конкретную квартиру. Современная квартира нередко имеет собственный внутренний щит с групповыми автоматическими выключателями и другими защитными устройствами.

Кабель между этими двумя точками фактически является вводной линией квартиры. Через него проходит суммарная нагрузка всех одновременно работающих потребителей в пределах разрешенной мощности.

Это существенно отличает его от отдельных линий внутри квартиры. Кабель, питающий группу розеток, освещение или отдельный мощный прибор, работает только со своей частью нагрузки. Ввод должен соответствовать условиям электроснабжения квартиры в целом.

Из-за этого недостаточно просто сравнить его с проводами, уже проложенными к розеткам. Даже при относительно небольшой длине ввод относится к наиболее ответственной части квартирной электропроводки.

Почему обычно применяют кабель, а не отдельные провода

Отдельные изолированные проводники и многожильный кабель — не одно и то же. Кабель имеет собственную наружную оболочку, объединяющую и дополнительно защищающую изолированные жилы. Это удобно и безопасно при прокладке через строительные конструкции, технические пространства и участки между этажным и квартирным щитами.

Для стационарных линий используют изделия, предназначенные именно для постоянной электропроводки. Гибкие шнуры бытовых приборов для такой роли не предназначены, даже если их жилы визуально выглядят достаточно толстыми.

Особое значение имеют свойства оболочки и изоляции. В жилых зданиях учитывается поведение кабельной продукции при нагреве и пожаре, особенно если несколько линий проходят вместе по общей трассе.

Иными словами, вопрос состоит не только в том, «какой толщины должен быть провод». Важны конструкция изделия, материал жил, свойства изоляции и соответствие условиям постоянной эксплуатации.

Медный или алюминиевый кабель

В домах разных периодов строительства можно встретить оба материала.

Медные жилы

Медь широко применяется в современной квартирной электропроводке. Она обладает высокой электропроводностью, позволяет получить необходимую токовую нагрузочную способность при сравнительно компактном сечении и хорошо подходит для распространенной коммутационной аппаратуры.

Для владельца квартиры важны и эксплуатационные свойства медной проводки. При правильно выполненных соединениях она удобна для стационарной сети и хорошо сочетается с современными квартирными щитами.

Однако само наличие меди еще не означает, что линия подобрана правильно. Слишком малое сечение медного кабеля остается недостатком независимо от качества материала.

Алюминиевые жилы

Алюминий широко встречается в старом жилом фонде и применяется также в некоторых современных электротехнических решениях. Его нельзя автоматически считать неисправным или непригодным материалом.

При этом алюминиевые проводники имеют свои требования к соединениям и коммутационным аппаратам. Особенно важно состояние контактных соединений. Старый алюминиевый ввод, эксплуатировавшийся десятилетиями, оценивают не только по материалу, но и по фактическому состоянию изоляции, соединений и всей линии.

Нежелательно рассматривать прямое соединение разных металлов как обычную бытовую скрутку. Переход между медными и алюминиевыми проводниками требует совместимых технических решений. Подбирать их должен специалист с учетом применяемой аппаратуры и состояния существующей сети.

От чего зависит требуемое сечение вводного кабеля

Одна из распространенных ошибок — выбирать сечение только по площади квартиры. Две квартиры одинакового размера могут иметь совершенно разную электрическую нагрузку.

Например, в одном жилье основные мощные приборы используют другие источники энергии, а электричество требуется преимущественно для освещения и обычной бытовой техники. В другом могут одновременно работать электрическая варочная поверхность, духовой шкаф, водонагреватель, кондиционеры и другие энергоемкие потребители.

При оценке вводной линии учитывают:

• выделенную для квартиры мощность;
• характеристики защитного аппарата на вводе;
• материал и сечение жил;
• количество проводников в кабеле;
• предполагаемую электрическую нагрузку;
• способ прокладки и условия охлаждения;
• длину линии и связанное с ней падение напряжения;
• температуру окружающей среды;
• состояние этажного щита и общедомовой сети;
• возможность дальнейшего увеличения нагрузки.

Сечение кабеля и номинал защитного аппарата рассматриваются совместно. Автоматический выключатель должен защищать линию от недопустимого тока, поэтому нельзя оценивать эти элементы независимо друг от друга.

По той же причине установка более мощного вводного автомата сама по себе не увеличивает возможности существующей электропроводки. Если кабель и общедомовая сеть на такую нагрузку не рассчитаны, изменение защитного аппарата может создать опасный режим.

Количество жил тоже имеет значение

Вводной кабель может отличаться не только сечением, но и количеством проводников. Это связано со схемой электроснабжения конкретного здания.

В современной электропроводке различают рабочие проводники и защитный проводник. Однако конструкция сети в старом доме может заметно отличаться от системы в недавно построенном здании.

Именно поэтому нельзя определять требуемое количество жил только по фотографии нового квартирного щита или по примеру соседней квартиры. Нужно понимать, какая система реализована на стороне общедомовой сети и как предусмотрено подключение конкретного помещения.

Особенно осторожно следует относиться к попыткам самостоятельно «добавить землю» или изменить назначение существующих проводников. Защитное заземление является частью системы электробезопасности здания, а не отдельным проводом, который можно произвольно подключить к подходящей металлической детали.

Где проходит кабель от щита до квартиры

Трасса зависит от конструкции дома и организации электроснабжения. Кабель может проходить в строительных каналах, трубах, коробах, технических нишах или других предусмотренных для проводки пространствах.

Для владельца квартиры важен не конкретный способ прокладки сам по себе, а условия, в которых находится линия.

Кабель не должен подвергаться постоянному механическому воздействию, случайному повреждению или недопустимому нагреву. При скрытом прохождении через строительные конструкции также важно понимать, где находится трасса, чтобы впоследствии не повредить ее при сверлении или других ремонтных работах.

Если ввод приходится заменять во время капитального ремонта, маршрут обычно оценивают вместе с размещением нового квартирного щита. Излишнее удлинение трассы, большое количество соединений и неудобный доступ к ответственным узлам не являются преимуществом.

Почему нежелательны скрытые промежуточные соединения

Наиболее надежной считается линия с минимальным количеством соединительных точек между щитами. Каждое дополнительное соединение становится потенциальным местом повышенного переходного сопротивления и нагрева.

Особенно проблемны старые соединения, спрятанные под отделкой и недоступные для осмотра. Даже качественно выполненный контакт удобнее контролировать, когда он находится в предназначенном для этого доступном месте.

Старый ввод иногда оказывается составленным из нескольких отрезков разных проводников. При реконструкции электрики специалисту важно выяснить фактическую трассу, а не исходить только из внешнего вида кабеля около квартирного щита.

Как вводной кабель связан с автоматическим выключателем

Автоматический выключатель защищает электропроводку от токов, которые могут привести к чрезмерному нагреву. Его характеристики должны соответствовать защищаемой линии.

Распространенное заблуждение состоит в том, что более высокий номинал автомата позволяет подключить больше техники. На практике возможности электроснабжения определяются всей цепочкой — общедомовой системой, вводной линией, распределительными устройствами и установленными ограничениями.

Если защитный аппарат выбран неправильно относительно кабеля, проводка может оказаться слабым звеном системы.

При реконструкции щита поэтому рассматривают комплекс:

• состояние существующего ввода;
• характеристики кабеля;
• аппарат защиты;
• способ подключения проводников;
• допустимую мощность квартиры;
• распределение нагрузки внутри жилья.

Замена только одного элемента не всегда решает проблему.

Когда старый ввод стоит проверить особенно внимательно

Возраст кабеля сам по себе не является единственным критерием. Некоторые старые линии сохраняют удовлетворительное состояние, а относительно новая проводка может иметь дефекты из-за неправильного монтажа или повреждения.

Поводом для профессиональной диагностики могут стать потемневшие или оплавленные участки около соединений, характерный запах перегретой изоляции, следы локального нагрева, поврежденная оболочка или нестабильная работа электроснабжения.

Отдельного внимания заслуживают ситуации, когда квартира подвергается серьезной модернизации и количество мощной техники заметно увеличивается.

Проверка также разумна перед полной заменой внутренней электропроводки. Новый квартирный щит и новые групповые линии не устраняют ограничения старого вводного кабеля.

Почему нагрев соединения особенно опасен

Кабель может иметь достаточное сечение, но перегреваться в точке подключения. Причиной становится повышенное сопротивление контакта. Оно возникает из-за состояния проводника, неподходящего соединительного элемента, ослабления контакта, повреждения или других дефектов.

Такой нагрев локален, поэтому проблема не всегда заметна по работе бытовой техники. Между тем длительное повышение температуры ускоряет старение изоляции и может дополнительно ухудшать контакт.

Следы перегрева в щите требуют не маскировки или подтягивания неизвестного соединения владельцем квартиры, а оценки специалистом.

Можно ли оставить старый ввод после ремонта квартиры

Полная замена электропроводки внутри квартиры не всегда означает обязательную замену участка до этажного щита. Решение зависит от состояния существующей линии и ее соответствия новой нагрузке.

Старый ввод может оказаться достаточным, если его характеристики соответствуют условиям электроснабжения, изоляция находится в пригодном состоянии, а соединения и защитная аппаратура не имеют дефектов.

В других случаях новая внутренняя проводка оказывается рассчитанной на большие нагрузки, чем способен обеспечить прежний ввод. Тогда сохранение старой линии ограничивает возможности всей модернизированной сети.

Особенно важно проверить ввод, если во время ремонта появляются мощные электрические потребители, которых раньше в квартире не было.

Почему нельзя выбирать кабель только «с запасом»

Идея установить максимально крупный кабель кажется безопасной, но электрическая сеть проектируется не по принципу «чем больше, тем лучше».

Слишком большое сечение может оказаться неудобным или несовместимым с клеммами используемой аппаратуры. Кроме того, толстый кабель никак не увеличит выделенную квартире мощность и не изменит возможности общедомовой сети.

Рациональный запас учитывается при проектировании, но он должен быть технически обоснован. Основная задача состоит в согласовании характеристик всей линии, а не в выборе самого массивного проводника.

Чем ввод отличается от обычной розеточной линии

По внешнему виду кабели могут быть похожи, но назначение у них разное. Ввод передает электроэнергию всему квартирному распределительному щиту, тогда как групповая линия питает ограниченный набор потребителей.

Из этого следуют несколько различий:

• нагрузка на ввод формируется всей квартирой;
• его защитный аппарат связан с общей разрешенной мощностью;
• неисправность вводной линии способна оставить без питания все помещение;
• доступ к части трассы может находиться за пределами квартиры;
• работы в этажном щите могут затрагивать общедомовое электрооборудование.

Последний пункт особенно важен. Этажный щит нельзя рассматривать как обычную монтажную коробку внутри собственной квартиры. В нем могут находиться цепи других помещений и элементы общедомовой системы.

Кто должен оценивать и менять вводную линию

Граница ответственности за электропроводку зависит от устройства дома, схемы учета и других организационных условий. Она не всегда проходит точно у двери квартиры или у конкретного автомата.

Перед заменой вводной линии полезно выяснить, какие элементы относятся к общедомовому имуществу и какие работы требуют согласования с обслуживающей организацией.

Самостоятельное вмешательство в этажный щит опасно еще и тем, что отключение одного квартирного автомата не обязательно делает безопасными расположенные рядом токоведущие части.

Для оценки вводной линии электрику требуется не только увидеть маркировку кабеля. Он может проверить состояние соединений, фактическую схему питания, защитную аппаратуру и соответствие линии предполагаемой нагрузке.

Что важно выяснить перед модернизацией электрики

Если вопрос о кабеле от щитка возник в связи с ремонтом квартиры, полезнее оценивать ввод не отдельно, а вместе с будущей системой электроснабжения.

До принятия решения имеет смысл получить ответы на несколько вопросов:

• какая мощность фактически доступна квартире;
• из какого материала выполнен существующий ввод;
• в каком состоянии находятся его изоляция и соединения;
• соответствует ли линия будущей нагрузке;
• какая система защитных проводников используется в доме;
• где проходит трасса кабеля;
• есть ли скрытые промежуточные соединения;
• подходит ли существующая вводная аппаратура для обновленной сети.

Такой подход позволяет избежать ситуации, когда внутри квартиры установлена новая электропроводка и современный щит, но питающая их старая линия остается неизвестного состояния.

Главное при выборе кабеля от щита до квартиры

Универсального вводного кабеля, одинаково подходящего для любой квартиры, нет. Даже в одном доме условия могут различаться из-за разрешенной мощности, схемы подключения и состояния существующего оборудования.

Для стационарного ввода применяют предназначенный для постоянной электропроводки кабель с подходящими характеристиками жил, изоляции и оболочки. Материал и сечение проводников, количество жил и защитная аппаратура должны соответствовать конкретной системе электроснабжения.

Ориентироваться только на площадь квартиры, количество розеток или мощность одного бытового прибора недостаточно. Ввод оценивают как часть единой электрической системы — от этажного распределительного оборудования до квартирного щита и подключенных к нему групп.

Если существующая линия старая, имеет неизвестное сечение, следы нагрева, поврежденную изоляцию или должна обслуживать существенно возросшую нагрузку, ее состояние стоит проверить до завершения ремонта. Такой подход позволяет понять реальные возможности электроснабжения квартиры и избежать ситуации, когда слабым местом новой электропроводки остается старый кабель между этажным и квартирным щитами.
