Подставочный профиль и монтажная пена: зачем заполняют нижнюю зону оконного блока

Подставочный профиль расположен в нижней части оконного блока и после завершения отделки обычно почти не виден. Из-за этого его роль часто недооценивают, хотя именно здесь сходятся сразу несколько элементов оконного узла: рама, монтажный шов, подоконник, наружный отлив и нижняя часть проёма. Если в этой зоне остаются значительные пустоты или нарушена герметичность, последствия могут проявляться не только сквозняком, но и охлаждением поверхности, образованием конденсата и ухудшением общего состояния примыкания окна к стене.

Монтажная пена в области подставочного профиля используется прежде всего как теплоизоляционный и заполняющий материал. При этом сама по себе пена не превращает нижний узел окна в полностью защищённую конструкцию. На результат влияют геометрия проёма, устройство монтажного шва, состояние основания, расположение подоконника и отлива, защита утепляющего слоя от влаги и множество других факторов.

Что представляет собой подставочный профиль

Подставочный профиль — дополнительный элемент, расположенный под нижней частью оконной рамы. В типовой оконной конструкции он позволяет организовать примыкание нескольких деталей и отделочных элементов без непосредственного крепления их к основной части рамы.

Его используют для того, чтобы:

сформировать нижнюю часть оконного узла;
обеспечить место для примыкания подоконника;
упростить устройство наружного отлива;
отделить раму от основания проёма;
создать более удобную геометрию для монтажа и последующей отделки.

Сам профиль обычно имеет полости и сравнительно небольшую толщину стенок. Он не является массивным теплоизолирующим элементом, поэтому нижняя зона окна требует отдельного внимания с точки зрения теплопередачи.

Особенно важен участок между профилем и основанием оконного проёма. Если там сохраняется незаполненное пространство, холодный воздух и охлаждённые конструкции могут заметно влиять на температуру внутренней поверхности возле подоконника.

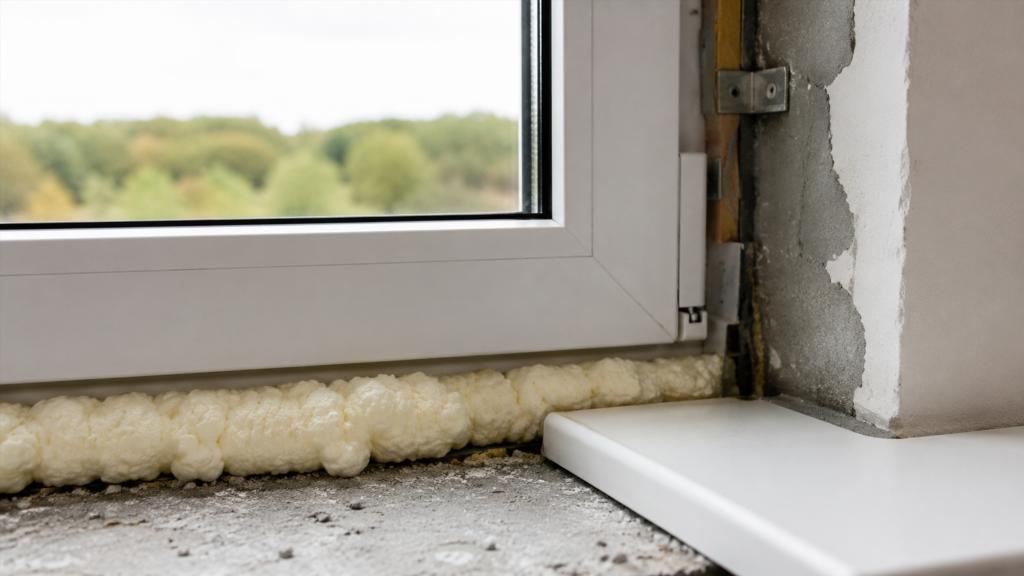

Зачем пространство под профилем заполняют монтажной пеной

Основная задача пены — заполнить неровности и воздушные полости между элементами монтажного узла.

Оконный проём редко представляет собой идеально ровную поверхность. Даже при аккуратной подготовке остаются небольшие перепады, углубления и щели. Жёсткий материал не способен без дополнительной обработки заполнить пространство сложной формы, тогда как полиуретановая пена расширяется и занимает доступный объём.

В нижнем участке окна это даёт несколько полезных эффектов:

уменьшается неконтролируемое движение воздуха через полости;
снижается интенсивность теплообмена между холодным основанием и внутренней частью конструкции;
заполняются локальные неровности монтажной поверхности;
уменьшается вероятность появления выраженных холодных участков возле нижней части рамы;
формируется непрерывный теплоизоляционный слой в пределах монтажного шва.

При этом важно различать заполнение пространства и обеспечение несущей способности. Монтажная пена хорошо работает как утепляющий материал, но не должна восприниматься как универсальная конструкционная опора для оконного блока.

Почему пустота под окном может стать проблемой

Воздух способен выполнять теплоизоляционную функцию только тогда, когда он находится в небольших замкнутых пространствах и практически не перемещается. Большая сообщающаяся полость работает иначе.

Если под нижней частью окна остаётся протяжённая щель, в ней возможно движение воздуха. Холодная поверхность основания охлаждает этот воздух, после чего он перемещается внутри полости и усиливает теплопередачу.

Возникает участок, который по теплотехническим свойствам заметно уступает утеплённым частям монтажного шва.

Снаружи такая проблема может долго оставаться незаметной. Окно выглядит установленным нормально, подоконник закрывает нижний узел, а декоративная отделка скрывает монтажные материалы.

Первые признаки нередко появляются в холодное время года.

Холод возле нижнего края окна

Если температура поверхности заметно уменьшается именно возле стыка рамы и подоконника, причиной может быть локальная неоднородность теплоизоляции.

Сам по себе холодный участок ещё не доказывает наличие пустоты под профилем. Похожий эффект способны создавать особенности стены, положение оконного блока в проёме, конструкция подоконника, наружный отлив и состояние других частей монтажного шва.

Однако выраженная локализация охлаждения в нижней части является поводом обратить внимание на этот узел.

Ощущение движения холодного воздуха

При значительной негерметичности человек иногда воспринимает проблему как сквозняк из-под окна.

Здесь необходимо отличать реальное движение воздуха от естественной конвекции. В холодную погоду воздух возле стеклопакета охлаждается и опускается вниз. Такое движение возможно даже у герметичного окна.

Если же холодный поток ощущается из конкретной щели или примыкания, причина может находиться уже в монтажном шве.

Конденсат около подоконника

Влага на поверхности появляется, когда температура материала опускается достаточно низко по отношению к температуре и влажности воздуха в помещении.

Поэтому нижняя зона окна с недостаточной теплоизоляцией потенциально становится местом образования конденсата.

Но связывать любую влагу возле окна исключительно с монтажной пеной неправильно. На образование конденсата также влияют:

влажность воздуха;
температура помещения;
эффективность вентиляции;
температура наружного воздуха;
глубина подоконника;
расположение отопительного прибора;
свойства оконного блока;
теплоизоляционные характеристики стены.

Проблему оценивают по совокупности признаков.

Монтажная пена работает прежде всего как утеплитель

После полимеризации качественная монтажная пена образует пористую структуру с большим количеством ячеек. Именно эта структура позволяет материалу уменьшать передачу тепла через заполненную полость.

В оконном узле она выполняет сразу несколько функций, но теплоизоляционная остаётся одной из главных.

Нередко пене приписывают свойства, которых у неё нет. Она не заменяет все остальные элементы монтажного узла и не исправляет автоматически неправильную геометрию или недостаточную механическую опору.

Следует разделять несколько задач:

Теплоизоляция

Заполненная мелкоячеистым материалом полость проводит тепло иначе, чем открытая щель с циркулирующим воздухом. Для оконного монтажного шва это принципиально важно.

Заполнение неровностей

Пена позволяет компенсировать небольшие отклонения формы основания и заполнить пространства, которые трудно закрыть жёсткими плитными материалами.

Снижение воздухопроницаемости

Непрерывный слой уменьшает движение воздуха через монтажную полость. Однако полноценная герметичность узла зависит не только от центрального слоя пены, но и от состояния его внутренних и наружных границ.

Дополнительная фиксация

Затвердевшая пена способна ограничивать небольшие перемещения элементов, однако рассматривать её как основное механическое крепление оконной конструкции некорректно.

Почему просто наличие пены ещё ничего не гарантирует

Можно увидеть пену возле подставочного профиля и решить, что узел выполнен безупречно. На практике значение имеет не сам факт присутствия материала, а его состояние и распределение.

Теплоизоляционные свойства ухудшаются, если внутри остаются крупные непрерывные пустоты. Нежелательны также участки, где слой прерывается или отделился от поверхности.

Имеет значение и состояние самой пены после эксплуатации.

На неё могут воздействовать:

солнечный свет на незакрытых наружных участках;
длительное увлажнение;
перепады температуры;
механические повреждения;
движения соседних элементов;
разрушение открытых краёв при отделочных работах.

Поэтому видимый фрагмент материала не всегда позволяет сделать вывод о качестве всего скрытого монтажного шва.

Может ли подставочный профиль сам заменить утепление

Подставочный профиль обычно имеет внутренние камеры, поэтому он способен частично ограничивать теплопередачу. Но рассчитывать только на его конструкцию не следует.

Причина заключается в геометрии нижнего узла. Между внутренней частью помещения и наружной средой здесь находятся сразу несколько материалов с разными характеристиками. Тепло может передаваться не только непосредственно через профиль, но и через основание, крепёжные зоны, пустоты и соседние элементы.

На практике важен не отдельный материал, а непрерывность всей теплоизоляционной линии вокруг оконного блока.

Если большая часть монтажного шва утеплена, а внизу сохраняется холодная полость, именно она может стать наиболее слабым участком.

Чем отличается холодный участок от настоящего продувания

Эти явления часто смешивают, хотя причины у них различаются.

При продувании через конструкцию реально перемещается воздух. Негерметичный участок соединяет помещение с холодной зоной или наружным пространством.

При тепловом мосте заметного движения воздуха может вообще не быть. Просто определённый участок конструкции проводит тепло значительно интенсивнее окружающих областей.

Оба дефекта могут создавать похожее субъективное ощущение холода.

Для нижней зоны окна возможны разные сценарии:

щель пропускает воздух;
профиль или основание сильно охлаждаются без сквозного движения воздуха;
присутствует сочетание негерметичности и недостаточной теплоизоляции;
холод идёт от соседнего участка стены;
ощущение создаётся нисходящим потоком воздуха от стекла.

Именно поэтому один признак редко позволяет однозначно определить источник проблемы.

Что происходит с пеной при намокании

Полиуретановая пена не предназначена для длительной работы в качестве открытого наружного покрытия. Её эксплуатационные свойства зависят от защиты монтажного шва.

При постоянном воздействии неблагоприятных условий материал постепенно теряет характеристики. Особенно нежелательны ситуации, когда наружная часть остаётся открытой и подвергается одновременно влаге и солнечному излучению.

Внутренняя часть шва также требует внимания. В помещении присутствует водяной пар, который стремится перемещаться через конструкции при разнице температуры и парциального давления.

Если в толще монтажного узла создаются условия для накопления влаги, его теплотехнические свойства могут ухудшаться.

Именно поэтому качественный оконный шов следует рассматривать как систему, а не просто как щель, заполненную пеной.

Как связаны подставочный профиль, подоконник и отлив

Нижняя зона окна сложнее боковых примыканий из-за большого количества сопряжённых деталей.

Со стороны помещения к ней подходит подоконник. Снаружи располагается отлив. Между ними находится нижняя часть оконной рамы с подставочным профилем и монтажным швом.

У каждого элемента собственная задача.

Подоконник формирует внутреннюю горизонтальную поверхность и закрывает часть монтажной зоны. Отлив отводит воду от наружной части окна. Подставочный профиль создаёт конструктивное примыкание. Теплоизоляционный слой ограничивает теплопередачу и движение воздуха через оставшиеся полости.

Проблема одного элемента может отражаться на работе остальных.

Например, влага в нижнем узле не обязательно связана с внутренним конденсатом. Она может поступать снаружи при недостаточно защищённом примыкании. Холод возле подоконника не всегда обусловлен только толщиной утеплителя: значение имеет также теплопроводность основания и общая геометрия узла.

Какие ошибки чаще всего ухудшают состояние нижнего монтажного узла

Ошибки могут появляться как во время монтажа, так и при последующей отделке.

К распространённым относятся:

значительные незаполненные полости;
прерывистый теплоизоляционный слой;
повреждение уже сформированной пены;
длительно оставленные открытыми наружные участки;
надежда на одну только пену при неправильной конструкции опоры;
плохое сопряжение нижней зоны с остальным монтажным швом;
нарушение герметичности во время установки подоконника или наружного отлива;
маскировка проблемного участка декоративной отделкой без устранения причины.

Некоторые дефекты обнаруживаются сразу, другие становятся заметны только после наступления холодной погоды.

Почему чрезмерное количество пены тоже не является гарантией качества

Интуитивно может показаться, что чем больше материала введено под профиль, тем лучше теплоизоляция. Такой подход слишком упрощает устройство монтажного узла.

Пена увеличивается в объёме, а её свойства зависят от условий полимеризации и размеров заполняемой полости. Избыточное количество материала само по себе не улучшает конструкцию, если существуют другие проблемы: слабое основание, неправильное положение элементов, отсутствие необходимой защиты или повреждение шва.

Кроме того, заполнение полости должно сочетаться с нормальной геометрией соединения.

Качество монтажного узла оценивается по результату:

нет ли выраженных пустот;
сохраняется ли непрерывность теплоизоляции;
защищён ли материал;
отсутствуют ли признаки проникновения воды;
не возникает ли заметное локальное охлаждение;
стабильно ли положение оконного блока.

Количество видимой пены не является самостоятельным показателем качества.

Нужно ли заполнять внутренние камеры самого подставочного профиля

Полости внутри профиля и пространство между профилем и строительным основанием — не одно и то же.

Камеры являются частью конструкции самого элемента. Их наличие предусмотрено геометрией профиля и связано в том числе с уменьшением теплопроводности и расхода материала.

Пространство под профилем относится уже к монтажному узлу.

Попытка воспринимать каждую внутреннюю полость пластикового элемента как дефект ошибочна. При оценке теплоизоляции важнее смотреть на весь путь передачи тепла и на состояние соединения профиля с основанием.

Любые изменения внутренних камер конкретного оконного элемента также нельзя рассматривать изолированно от его конструкции и назначения.

Когда проблема может быть не в нижнем монтажном шве

Охлаждение возле окна имеет множество возможных причин. Даже хорошо утеплённый участок под профилем не устраняет теплопотери через другие элементы.

Схожие проявления способны возникать при:

холодном стеклопакете;
нарушении прижима открывающихся створок;
проблемах с уплотнителями;
дефектах боковых монтажных швов;
недостаточной теплоизоляции наружной стены;
холодных откосах;
особенностях наружного подоконного участка;
высокой влажности в помещении;
недостаточном воздухообмене.

Если холод ощущается исключительно снизу, подставочная зона действительно заслуживает внимания. Если же охлаждение равномерно распространяется по всему периметру окна, причина может находиться в другом месте.

Что можно оценить без вскрытия конструкции

Полностью определить состояние скрытого монтажного шва по внешнему виду невозможно. Однако несколько признаков позволяют понять, требует ли нижняя зона дополнительной профессиональной проверки.

Стоит обратить внимание на:

устойчиво холодную полосу возле стыка рамы и подоконника;
ощущение локального воздушного потока;
повторяющийся конденсат в одном и том же месте;
следы увлажнения отделки;
трещины и раскрывающиеся стыки вокруг нижней части окна;
значительную разницу температуры между соседними участками поверхности;
изменение ситуации при сильном ветре.

Особенно информативно сравнение разных участков одного и того же окна. Если центральная часть подоконной зоны заметно холоднее боковых либо наоборот, это может указывать на неоднородность скрытого узла.

При этом бытовые наблюдения помогают выявить подозрительный участок, но не заменяют техническую диагностику.

Почему проблема часто обнаруживается после ремонта

После установки окна нижний монтажный участок быстро закрывается подоконником, откосами и декоративными материалами. После завершения отделки доступ к нему становится ограниченным.

Небольшой дефект летом может практически не проявляться. Когда наружная температура снижается, разница между улицей и помещением увеличивается, а вместе с ней становятся заметнее тепловые неоднородности.

Именно тогда появляются жалобы на холод возле подоконника, влажные участки или ощущение движения воздуха.

Сложность заключается в том, что декоративная отделка скрывает фактическое состояние монтажного шва. По внешнему виду готового окна невозможно определить, насколько равномерно заполнено пространство под ним.

Поэтому качество скрытых узлов особенно важно контролировать до окончательной отделки.

Монтажная пена не должна рассматриваться отдельно от всего оконного узла

Споры о том, нужно ли заполнять пространство под подставочным профилем, нередко сводятся к обсуждению одного материала. Такой взгляд не учитывает устройство окна как системы.

Для теплового комфорта имеет значение сочетание нескольких факторов:

Непрерывность утепляющего слоя

Если утепление вокруг рамы имеет разрывы, локальное слабое место способно существенно влиять на температуру поверхности.

Защита монтажного материала

Даже хорошо сформированный пенный слой со временем может ухудшиться, если он находится в неблагоприятных условиях.

Герметичность примыканий

Теплоизоляция и защита от движения воздуха связаны между собой, но не являются полностью одинаковыми задачами.

Конструкция основания

Материал и геометрия нижней части проёма также влияют на теплопередачу.

Состояние соседних элементов

Подоконник, отлив, откосы и наружная отделка способны как защищать монтажный узел, так и создавать дополнительные проблемные зоны при неудачном сопряжении.

Чем опасен подход «закрыли подоконником — значит всё нормально»

Декоративная закрытость не означает техническую исправность.

Подоконник способен полностью скрыть полость, в которой отсутствует часть утеплителя. Отделка может выглядеть аккуратно даже при существенной неоднородности монтажного шва.

Некоторые последствия такого решения проявляются постепенно:

увеличивается локальная теплопотеря;
внутренние поверхности сильнее охлаждаются;
повышается вероятность появления конденсата;
отделочные материалы могут периодически увлажняться;
холодный участок становится заметным в морозную или ветреную погоду.

Особенно неприятны скрытые дефекты тем, что их исправление после завершения ремонта обычно сложнее, чем контроль узла до установки чистовой отделки.

Что важно понимать владельцу дома или квартиры

Подставочный профиль не является второстепенной декоративной деталью. Это часть нижнего оконного узла, расположенная рядом с потенциально уязвимой зоной монтажного шва.

Монтажная пена под ним нужна не ради самого факта заполнения пространства. Её задача заключается в создании более однородного теплоизоляционного слоя и уменьшении нежелательного движения воздуха через монтажные полости.

При оценке готового окна полезно учитывать несколько принципов:

отсутствие видимой щели ещё не подтверждает отсутствие скрытых пустот;
холод возле подоконника может быть связан как с монтажом, так и с другими частями конструкции;
пена выполняет теплоизоляционную функцию, но не заменяет механическое устройство оконного узла;
защита монтажного материала влияет на долговечность его свойств;
нижнее примыкание следует рассматривать вместе с рамой, подоконником, отливом, стеной и остальными участками монтажного шва.

Итог

Заполнение пространства под подставочным профилем монтажной пеной связано прежде всего с теплоизоляцией нижней части оконного блока. В этой зоне необходимо исключить крупные сообщающиеся пустоты и резкие разрывы теплоизоляционного контура, поскольку они могут способствовать локальному охлаждению конструкции и движению холодного воздуха.

При этом качественный монтаж нельзя свести к формуле «есть пена — всё сделано правильно». Результат зависит от непрерывности утепляющего слоя, защиты монтажного шва, состояния основания, герметичности примыканий и правильной работы соседних элементов.

Если подоконная зона остаётся тёплой и сухой, нет локального продувания, следов увлажнения и выраженных температурных неоднородностей, нижний узел выполняет свою функцию незаметно для владельца. Именно так и должна работать правильно организованная скрытая часть оконной конструкции.
