Обсадная коробка в деревянном доме: как она работает и какие ошибки особенно опасны

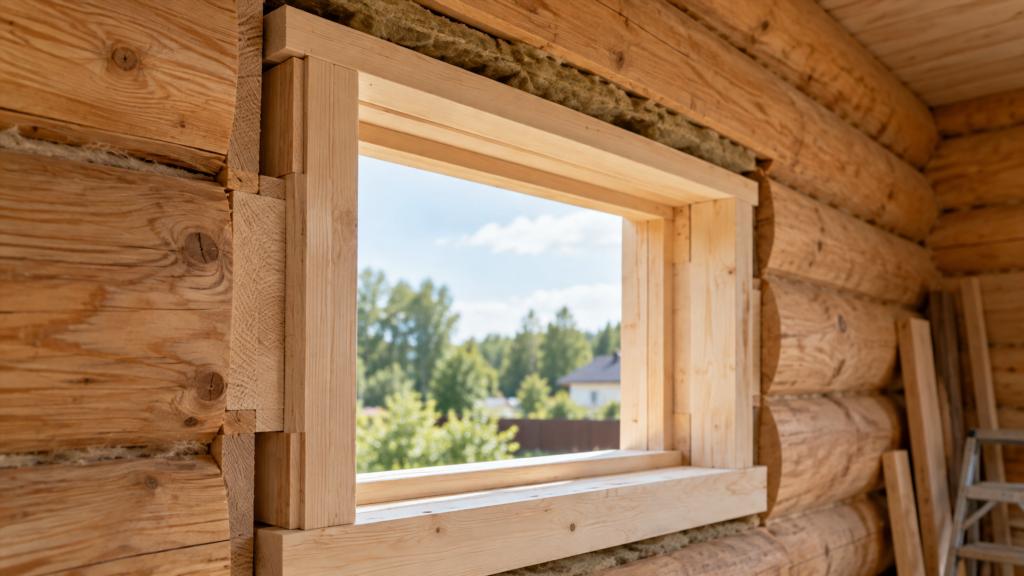

Обсадная коробка, или обсада, применяется в оконных и дверных проёмах деревянных домов, стены которых способны изменять геометрию из-за усадки, сезонных колебаний влажности и естественного движения древесины. Особенно важна такая конструкция для домов из бруса и бревна. Если установить окно или дверь непосредственно в подвижный стеновой проём без учёта этих процессов, рама может оказаться под нагрузкой, на которую она не рассчитана.

Желание сделать обсадную коробку самостоятельно вполне объяснимо: сама конструкция выглядит сравнительно простой. Однако её задача состоит не только в том, чтобы сформировать аккуратный проём. Обсада должна удерживать его геометрию и одновременно позволять стене перемещаться относительно окна или двери. Именно сочетание жёсткости и подвижности отличает правильно устроенную обсадную коробку от обычной деревянной рамы из досок.

Зачем деревянному дому нужна обсадная коробка

Стена из кирпича, бетона или блоков после завершения основных строительных процессов обычно не меняет высоту настолько, чтобы это существенно влияло на оконную раму. С деревянными стенами ситуация другая.

Бревно и брус содержат влагу и реагируют на изменение окружающих условий. По мере высыхания отдельные элементы могут уменьшаться в размерах, а вся стена — давать усадку. Даже после завершения наиболее заметной первоначальной усадки древесина продолжает испытывать сезонные изменения.

Оконный или дверной блок при этом является относительно жёстким элементом. Если закрепить его так, что движение стены станет передаваться непосредственно на раму, возможны:

• перекос створок;
• ухудшение открывания и закрывания;
• появление щелей;
• деформация оконного или дверного блока;
• повреждение отделки вокруг проёма;
• растрескивание элементов стены возле проёма;
• повышенная нагрузка на крепёж и соединения.

Обсада создаёт промежуточную конструкцию между подвижной стеной и относительно стабильной рамой.

Чем обсада отличается от обычной деревянной коробки

Внешне готовая обсадная коробка действительно напоминает раму, расположенную по периметру проёма. Однако принцип её работы связан не с внешней формой, а с характером соединения со стеной.

Обсада не должна превращать венцы или ряды бруса возле проёма в полностью неподвижную конструкцию. Её боковые элементы удерживают края стены от нежелательного бокового смещения, но оставляют возможность движения древесины по предусмотренному направлению.

Получается система, в которой две задачи решаются одновременно:

• проём сохраняет форму и получает достаточно жёсткое основание для последующего размещения окна или двери;
• стена может изменять высоту, не передавая всю возникающую нагрузку на установленную раму.

Если выполнить только первую часть и жёстко связать коробку со всеми элементами стены, одна из основных функций обсады исчезает.

Как работает компенсация усадки

Главная особенность деревянного дома — вертикальные размеры стены могут изменяться. Верхняя часть проёма при этом способна постепенно опускаться относительно его нижней части.

По этой причине над обсадной конструкцией предусматривают пространство, которое позволяет стене перемещаться, не опираясь непосредственно на коробку. Это пространство не следует воспринимать как случайную строительную щель. Оно является функциональной частью узла.

Если места для движения недостаточно, верхние элементы стены со временем могут начать давить на обсаду. Нагрузка передаётся дальше на окно или дверь. Внешне проблема нередко проявляется не сразу. После некоторого периода эксплуатации створка начинает задевать раму, появляются напряжения в отделке или меняется ширина зазоров.

Размеры компенсационного пространства нельзя считать универсальными для всех деревянных домов. На движение стены влияют материал, влажность древесины, технология строительства, возраст дома, высота стены и другие условия. Именно поэтому использование случайно выбранного значения без оценки конкретной конструкции может привести к ошибке.

Из каких элементов состоит обсадная конструкция

Конкретная форма обсады может различаться, но её принципиальная структура обычно включает боковые элементы и верхнюю часть. В некоторых вариантах используется также нижний элемент, причём его роль зависит от назначения проёма.

Боковые элементы

Боковины принимают на себя значительную часть работы по стабилизации проёма. Они взаимодействуют с торцами стены через соединение, которое ограничивает поперечное смещение, сохраняя необходимую подвижность по вертикали.

Именно здесь особенно опасна попытка заменить предусмотренное скользящее взаимодействие несколькими длинными саморезами или другим жёстким крепежом к стене. Внешне коробка может казаться прочной, но способность компенсировать движение древесины оказывается нарушена.

Верхняя часть

Верхний элемент формирует верх проёма и связывает боковины. Над ним оставляют пространство для ожидаемого перемещения стены.

Он не должен становиться опорой, на которую постоянно давят расположенные выше венцы или брусья. Если верх стены передаёт свою массу и усадочные нагрузки непосредственно на этот элемент, конструкция работает не так, как задумано.

Нижняя часть

В оконном проёме нижняя часть может участвовать в формировании основания под дальнейшее устройство окна и отделку. В дверных проёмах решение бывает другим, поскольку необходимо учитывать порог или отсутствие порога, конструкцию пола и тип дверного блока.

Нельзя автоматически переносить устройство оконной обсады на дверной проём без учёта различий между этими узлами.

Какие варианты обсадных коробок применяются

Существует несколько конструктивных подходов. Разница между ними связана прежде всего с тем, каким образом обсада взаимодействует с торцами деревянной стены.

Распространены решения:

• с формированием направляющего выступа на стене;
• с пазом в торце стены и отдельным направляющим элементом;
• с профилированными элементами обсады, совмещающими несколько функций;
• с черновой коробкой, которая впоследствии закрывается отделкой;
• с чистовой обсадой, остающейся видимой частью проёма.

Название конкретной схемы само по себе мало говорит о её качестве. Значительно важнее соответствие конструкции типу стены и способность узла обеспечивать требуемое перемещение.

Черновая и чистовая обсада

Черновая обсадная коробка предназначена главным образом для выполнения конструктивной функции. Её поверхность впоследствии может закрываться откосами, наличниками и другими отделочными элементами.

К внешнему виду такой обсады обычно предъявляют меньше требований, но это не означает, что можно использовать сильно деформированный или неподходящий материал. Геометрия коробки непосредственно влияет на дальнейшую установку окна или двери.

Чистовая обсада одновременно является частью конструкции и видимой отделкой проёма. Для неё особенно важны качество обработки древесины, внешний вид поверхности, стабильность материала и аккуратность соединений.

Выбор между этими вариантами определяется не только стоимостью. Нужно заранее понимать, какой будет отделка стен, откосов и самого проёма.

Какой материал подходит для обсады

Обсадную коробку делают из древесины, способной сохранять форму при эксплуатации. Один из главных рисков связан с использованием нестабильного материала, который после монтажа начинает заметно коробиться или растрескиваться.

Следует оценивать:

• влажность древесины;
• наличие выраженного коробления;
• крупные дефекты в ответственных участках;
• качество обработки;
• геометрическую стабильность;
• соответствие сечения будущей нагрузке и конструкции стены.

Слишком сырая древесина может заметно измениться после установки. Сильно поведённый элемент затрудняет получение ровного проёма ещё до монтажа окна.

При этом увеличение толщины деталей само по себе не гарантирует правильную работу. Даже массивная коробка может создать проблемы, если она жёстко связана со стеной и препятствует её движению.

Почему точная геометрия проёма важна

Оконный или дверной блок устанавливается в уже сформированную обсадой конструкцию. Если она заметно отклоняется от нормальной геометрии, последующий монтаж усложняется.

Проблемой могут стать:

• непараллельные боковые стороны;
• перекошенный верх;
• различная ширина проёма на разных уровнях;
• отклонение элементов от вертикали;
• винтообразная деформация древесины.

Часть небольших отклонений можно учитывать при дальнейшем монтаже, однако рассчитывать на то, что любой перекос будет компенсирован монтажными зазорами, не следует.

Монтажный материал вокруг окна не предназначен для исправления серьёзных ошибок в геометрии основной деревянной конструкции.

Самая распространённая ошибка — жёсткое крепление к стене

При самостоятельной работе желание сделать конструкцию максимально прочной часто приводит к противоположному результату. Обсаду начинают дополнительно притягивать к стене длинным крепежом.

Для обычной неподвижной стены такое усиление могло бы показаться разумным. В деревянном доме оно способно заблокировать предусмотренное движение.

Если крепёж проходит через элемент обсады и надёжно связывает его с теми частями стены, которые должны смещаться относительно коробки, образуется жёсткая связь. При усадке древесина уже не может свободно перемещаться.

Дальнейшее поведение трудно предсказать однозначно. Возможны перекосы, растрескивание, деформация проёма или передача нагрузки на оконную конструкцию.

Ошибка с верхним компенсационным пространством

Другая характерная проблема — отсутствие места для усадки над обсадой или его недостаточный размер.

Иногда пространство оставляют, но затем полностью заполняют его материалом, который практически не способен сжиматься. Формально зазор существует, однако фактически перемещение снова блокируется.

Материал в этой зоне должен соответствовать функции узла. Он может выполнять теплоизоляционную и уплотняющую роль, но не должен превращать компенсационный участок в жёсткую распорку.

Также нежелательно закрывать эту часть отделкой таким образом, чтобы отделочный элемент самостоятельно начинал препятствовать вертикальному движению стены.

Почему монтажная пена не заменяет конструкцию обсады

Монтажная пена хорошо заполняет определённые зазоры и используется при установке многих оконных и дверных блоков, однако она не выполняет функцию деревянной обсадной коробки.

Пена не способна полноценно удерживать края бревенчатой или брусовой стены от поперечных перемещений и формировать стабильный проём так, как это делает конструктивная обсада.

Попытка установить окно непосредственно в деревянную стену и компенсировать всё пространство пеной не решает проблему движения венцов. Более того, при значительных перемещениях пенный шов сам может испытывать деформации.

Обсада и монтажный зазор вокруг окна выполняют разные задачи и не являются взаимозаменяемыми элементами.

Ошибки при подготовке самого проёма

Даже хорошо изготовленная коробка не исправит проём, который изначально сформирован с серьёзными нарушениями.

На состояние конструкции влияют положение проёма относительно элементов стены, качество его краёв, отсутствие грубых повреждений древесины и корректное формирование мест взаимодействия с обсадой.

Особенно нежелательны ситуации, когда:

• элементы стены около проёма уже имеют значительные трещины или повреждения;
• вырез ослабляет конструкцию сильнее, чем предполагалось;
• направляющие поверхности получаются сильно неровными;
• проём имеет выраженный перекос;
• элементы будущей обсады вынуждены работать с постоянным напряжением уже при установке.

При таких условиях попытка подогнать коробку только за счёт усилия крепежа обычно маскирует проблему, а не устраняет её.

Нужно ли утеплять пространство вокруг обсады

Деревянный проём является частью наружной ограждающей конструкции дома, поэтому качество уплотнения здесь влияет на теплопотери и появление сквозняков.

Однако теплоизоляция не должна мешать механической работе узла. Материал подбирают с учётом того, что отдельные части стены способны немного перемещаться.

Особое внимание требуется участкам:

• между деревянной стеной и элементами обсады;
• над верхней частью коробки;
• между обсадой и оконной рамой;
• вокруг примыканий последующей отделки.

Недостаточное уплотнение приводит к продуванию. Чрезмерно жёсткое заполнение способно ограничивать подвижность. Необходимо сохранить баланс между герметичностью и возможностью конструкции компенсировать изменения стены.

Что учитывать в старом деревянном доме

Распространено мнение, что обсада нужна только свежему срубу, а старый дом уже полностью усел и больше не движется. Это слишком упрощённое представление.

Основная усадка действительно наиболее заметна в начале эксплуатации, но древесина продолжает реагировать на влажность. Кроме того, в старом доме могут присутствовать собственные проблемы: деформированные венцы, предыдущие переделки проёмов, ослабленная древесина, неодинаковая геометрия стен.

При замене окна необходимо оценивать не только возраст здания, но и реальное состояние конкретного проёма.

Если старая обсада сохранилась, её наличие ещё не означает, что она пригодна для повторного использования. Имеют значение состояние древесины, соединений, геометрия и способность конструкции выполнять свою функцию.

Чем отличается обсада окна от обсады двери

Принцип компенсации движения стены остаётся похожим, однако условия работы оконного и дверного проёма различаются.

Окно обычно имеет нижнюю границу проёма, связанную со стеной под ним. Дверной проём продолжается до пола или почти до него. Здесь возникают дополнительные вопросы, связанные с порогом, конструкцией пола, высотой дверного блока и возможным изменением уровней при отделке.

Особенно внимательно следует относиться к высоким дверным проёмам. Чем больше проём, тем заметнее может быть влияние ошибок геометрии и перемещений стены.

Для межкомнатной двери и наружной входной конструкции также могут применяться разные решения из-за различий в массе, требованиях к герметичности и характере эксплуатации.

Когда самостоятельное изготовление становится рискованным

Сам принцип обсадной коробки доступен для понимания, но практическая реализация требует достаточно точной работы с древесиной и понимания поведения конкретной стены.

Самостоятельная работа особенно проблематична, если:

• дом недавно построен и активно даёт усадку;
• стены имеют заметные деформации;
• планируется большой или нестандартный проём;
• требуется расширение существующего отверстия в стене;
• древесина вокруг проёма повреждена;
• отсутствует понимание, какие элементы должны двигаться относительно друг друга;
• устанавливается тяжёлая или крупноформатная конструкция;
• состояние старой обсады трудно оценить визуально.

При наличии таких условий ошибка может затронуть не только отделку, но и дорогостоящее окно, дверь либо саму деревянную стену.

Как оценить конструкцию до установки окна

До размещения оконного или дверного блока полезно рассматривать обсаду как самостоятельный строительный узел. Она должна выполнять свою функцию независимо от того, насколько аккуратно затем будет установлен сам блок.

Признаками продуманной конструкции можно считать сохранение геометрии проёма, отсутствие случайных жёстких связей с подвижной частью стены и наличие предусмотренного пространства для усадки.

Стоит проверить, нет ли деталей, которые фактически блокируют движение, хотя внешне кажутся обычной частью отделки или крепления.

Особое внимание уделяют верхней части. Именно там последствия неправильного понимания принципа обсады часто становятся заметны после дальнейшей усадки стены.

Что происходит при неправильной обсаде

Ошибки далеко не всегда проявляются сразу после завершения работ. Первое время окно может работать нормально, а отделка выглядеть аккуратно.

По мере изменения деревянной стены могут появиться характерные признаки:

• створки начинают задевать раму;
• дверь самостоятельно открывается или закрывается;
• изменяется форма зазоров;
• наличники отходят от поверхности;
• появляются трещины возле проёма;
• возникает продувание;
• деформируется подоконная или откосная зона;
• верх стены начинает передавать давление на коробку.

Не каждый такой признак однозначно говорит о проблеме именно с обсадой. Похожие симптомы могут возникать из-за неправильной установки самого окна, деформации рамы или изменений фундамента. Однако состояние обсадной конструкции в таком случае обязательно заслуживает проверки.

Что важнее при самостоятельной работе

При изготовлении обсады своими силами полезнее сосредоточиться не на повторении чужой формы деталей, а на понимании функции каждого элемента.

Правильно спроектированный узел должен одновременно обеспечивать:

• устойчивость краёв проёма;
• сохранение приемлемой геометрии;
• возможность движения деревянной стены;
• отсутствие давления стены на окно или дверь;
• возможность утепления и герметизации примыканий;
• совместимость с будущей внутренней и наружной отделкой.

Если хотя бы одна из этих задач решается за счёт полного блокирования другой, конструкция требует пересмотра.

Главный принцип обсадной коробки

Обсадная коробка в деревянном доме нужна не просто для создания ровного основания под окно или дверь. Её основная функция заключается в разделении двух конструкций с разным поведением: подвижной деревянной стены и сравнительно жёсткого оконного или дверного блока.

Именно поэтому хорошая обсада не должна быть максимально неподвижно прикрученной ко всему окружающему дереву. Она должна удерживать проём там, где это необходимо, и сохранять свободу перемещения там, где этого требует усадка.

При самостоятельном изготовлении главные ошибки связаны с неправильным пониманием этого принципа: жёстким креплением к венцам, отсутствием компенсационного пространства, блокированием зазоров отделкой или использованием деформирующейся древесины. Если конструкция учитывает движение стены, сохраняет геометрию проёма и не передаёт усадочные нагрузки непосредственно на раму, она выполняет ту задачу, ради которой обсада и применяется в деревянных домах.
