Прокладка кабелей по кровле: особенности, ограничения и основные риски

Прокладка электрических кабелей по кровле встречается на жилых домах, хозяйственных постройках и технических зданиях. По крыше могут проходить линии, связанные с наружным освещением, инженерным оборудованием, антенными системами, автоматикой, обогревом отдельных элементов и другими потребителями. Такое размещение кажется удобным: трассу не требуется проводить через внутренние помещения, а значительная часть коммуникаций остается доступной для осмотра. Однако кровля относится к сложным условиям эксплуатации. Здесь кабель одновременно испытывает воздействие солнечного излучения, осадков, перепадов температуры, ветра, снега и механических нагрузок.

Надежность такой линии определяется не только свойствами самого кабеля. Большое значение имеют кровельный материал, расположение трассы, состояние основания, способ механической защиты, соседство с другими конструкциями и возможность последующего обслуживания крыши. Ошибка в одном из этих факторов способна значительно сократить срок службы всей линии.

Чем условия на кровле отличаются от прокладки внутри здания

Внутри дома кабель обычно находится в относительно стабильной среде. Температура меняется в ограниченном диапазоне, прямые солнечные лучи отсутствуют, а вероятность контакта с водой и снегом невелика. На крыше ситуация противоположная.

Летом поверхность кровельного покрытия может сильно нагреваться. Особенно заметен нагрев темных и металлических материалов. Ночью температура снижается, а в переходные сезоны возможны частые циклы нагревания и охлаждения. Зимой появляются отрицательные температуры, снег и лед.

Одновременно на кабель могут воздействовать:

• ультрафиолетовое излучение;
• дождевая и талая вода;
• конденсат;
• высокая температура поверхности кровли;
• мороз;
• ветер;
• снеговые массы;
• лед;
• механические воздействия при очистке и ремонте крыши;
• перемещения отдельных элементов кровельной конструкции.

Такая совокупность факторов делает наружную трассу существенно более требовательной к материалам и общему проектному решению.

Ультрафиолет как один из главных факторов старения

Прямое солнечное излучение способно постепенно изменять свойства полимерных материалов. Кабельная оболочка, которая хорошо работает внутри помещения, не обязательно рассчитана на постоянное воздействие солнца.

Под действием ультрафиолета материал может терять эластичность, становиться более жестким и со временем покрываться мелкими трещинами. На ранних этапах повреждения бывают почти незаметными. Позднее через дефекты оболочки проще проникает влага, а дальнейшее старение ускоряется.

Особенно неблагоприятна ситуация, когда кабель лежит непосредственно на сильно нагревающемся покрытии. В таком случае солнечное излучение сочетается с повышенной температурой поверхности.

При оценке трассы имеет значение не только наличие наружной оболочки, но и ее назначение. Маркировка и техническое описание кабеля должны подтверждать пригодность материала для соответствующих условий эксплуатации.

Перепады температуры и нагрев кровельного покрытия

Температура воздуха и температура поверхности крыши — не одно и то же. Под солнцем металлическая или темная кровля может нагреваться значительно сильнее окружающего воздуха.

Для кабельной линии это создает дополнительную тепловую нагрузку. Нагрев влияет на изоляцию и на условия отвода тепла от проводников. Если трасса проходит в месте, где поверхность регулярно перегревается, условия эксплуатации отличаются от прокладки того же кабеля на затененном фасаде или внутри здания.

Зимой возникает противоположная проблема. Полимерные материалы становятся жестче, а температурные деформации усиливаются. Особенно чувствительны к таким изменениям участки трассы возле жестких креплений, переходов между разными конструкциями и мест изгиба.

Периодическое расширение и сжатие материалов способно постепенно создавать механические напряжения. Кабель, кровельное покрытие и элементы крепления могут изменять размеры по-разному, поэтому полностью жесткая фиксация не всегда означает большую надежность.

Вода, снег и обледенение

Кровля постоянно взаимодействует с атмосферной влагой. Даже когда трасса расположена выше основных потоков воды, она остается под воздействием дождя, снега и конденсата.

Особого внимания заслуживают участки возле:

• водосточных желобов;
• ендов;
• мест скопления снега;
• выпусков инженерных коммуникаций;
• участков с медленным отводом воды;
• примыканий кровли к стенам и другим конструкциям.

Проблему представляет не только непосредственный контакт с водой. Замерзающая влага увеличивается в объеме и способна создавать дополнительное давление на оболочку, крепления и элементы защиты.

Снег также не является статичной массой. На скатных кровлях он может постепенно сползать или сходить пластами. Если кабельная трасса оказывается на пути такого движения, нагрузки становятся значительно выше обычного веса снега.

Почему расположение трассы имеет большое значение

На одной и той же крыше условия эксплуатации различаются. У конька, карниза, ендовы или возле оборудования кабель оказывается под разными воздействиями.

Нежелательными могут быть зоны, где регулярно перемещаются люди, устанавливаются лестницы, проводится очистка снега или выполняется обслуживание оборудования. Кабель, находящийся на обычном пути доступа к вентиляционному выходу или антенне, чаще подвергается случайным ударам и нагрузкам.

Неудачным бывает и пересечение естественных путей движения воды. Постоянный поток дождевой или талой воды увеличивает воздействие влаги и загрязнений на трассу.

Расположение стоит оценивать как часть общей организации кровли, а не как отдельную линию между двумя электрическими точками.

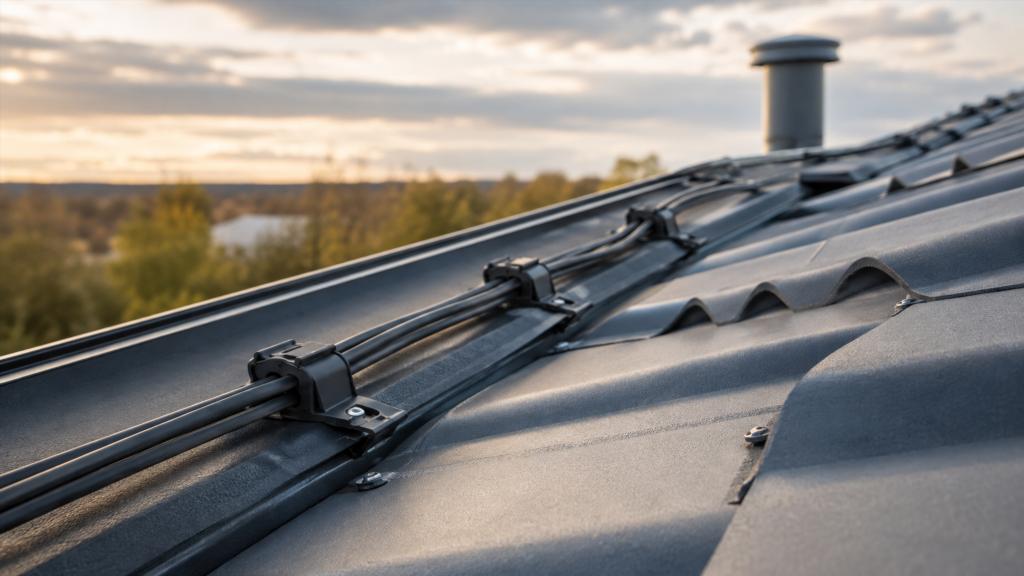

Особенности металлической кровли

Металлическая кровля создает собственный набор условий. Она быстро нагревается на солнце, хорошо передает температуру и представляет собой крупную проводящую конструкцию.

Кабель не должен восприниматься как элемент, который можно просто положить на металлическую поверхность. Важны состояние оболочки, механическая защита, конструкция опор и взаимодействие трассы с другими металлическими деталями.

Дополнительная сложность связана с тем, что металлические листы меняют размеры при нагревании и охлаждении. Эти перемещения могут быть небольшими, но повторяются постоянно. Если трасса жестко связана сразу с несколькими участками конструкции без учета их движения, со временем в местах крепления возникают повышенные нагрузки.

Также необходимо учитывать острые кромки. Любой контакт кабельной оболочки с необработанным краем металлической детали потенциально опаснее соприкосновения с гладкой поверхностью.

Кабели на мягкой и битумной кровле

Мягкие кровельные покрытия не имеют острых металлических кромок, однако обладают другими особенностями.

Темная поверхность способна сильно нагреваться на солнце. Некоторые материалы размягчаются при повышенной температуре, поэтому длительный непосредственный контакт с лежащим сверху кабелем или защитным элементом может оказаться нежелательным.

Имеет значение и способ крепления любых дополнительных деталей. Нарушение гидроизоляционного слоя кровли ради фиксации кабельной трассы способно создать более серьезную проблему, чем сама прокладка линии.

При оценке решения необходимо рассматривать одновременно электрическую часть и сохранность кровельного покрытия.

Что меняется на плоской кровле

На плоской крыше кабельная линия обычно более доступна для осмотра, но именно здесь часто располагается большое количество другого оборудования.

На такой кровле могут находиться вентиляционные установки, каналы, трубопроводы, антенны, элементы молниезащиты и различные инженерные блоки. Между ними формируются проходы для обслуживающего персонала.

Основные риски связаны с возможным скоплением воды, перемещением людей и проведением ремонтных работ.

Трасса, которая в момент монтажа кажется расположенной в свободной зоне, позднее может оказаться рядом с новым оборудованием или на маршруте обслуживания. Хорошо организованная кровля предполагает возможность доступа к инженерным системам без случайного контакта с кабельными линиями.

Скатная кровля и движение снега

На наклонной поверхности появляется фактор, практически отсутствующий на плоской крыше, — движение снежных масс.

Слой снега постепенно уплотняется, подтаивает и способен смещаться вниз. При значительном накоплении возможен сход сразу крупной массы. Элементы, расположенные поперек направления движения, воспринимают повышенную нагрузку.

Опасность представляет и очистка крыши. Лопаты, скребки и другой инструмент могут повредить кабель или его защиту, если трасса плохо видна под снегом.

Поэтому зимой механическая стойкость и расположение линии становятся не менее важными, чем защита от воды.

Для чего кабелю нужна механическая защита

Наружная оболочка кабеля защищает внутренние элементы, но она не предназначена для любого возможного воздействия.

На крыше возникают риски:

• перетирания о поверхность;
• ударов инструментом;
• контакта с острыми краями;
• давления снега;
• случайного наступания;
• повреждения при ремонте кровли;
• растягивающих нагрузок.

Дополнительная защита позволяет отделить кабель от части этих воздействий. Ее назначение состоит не только в создании жесткого внешнего слоя. Важны также устойчивость применяемых материалов к солнцу, температуре и влаге.

Защитная система, рассчитанная только на использование внутри помещения, сама способна быстро разрушиться на открытой крыше. Тогда кабель остается без защиты, а фрагменты креплений или оболочек создают новые точки механического воздействия.

Крепления и опоры

Состояние креплений сильно влияет на долговечность трассы. Слишком редкое расположение опор увеличивает провисание и подвижность кабеля. Чрезмерно жесткая фиксация в отдельных условиях создает концентрацию напряжений.

Крепежные элементы на открытом воздухе также стареют. Полимерные детали могут разрушаться от ультрафиолета, металлические — подвергаться коррозии.

Особенно неблагоприятна ситуация, когда кабель удерживается случайными бытовыми креплениями, не рассчитанными на многолетнюю эксплуатацию под солнцем и осадками. После разрушения нескольких точек фиксации трасса начинает двигаться под действием ветра.

Такое движение постепенно усиливает износ даже при отсутствии заметных внешних повреждений.

Ветер и вибрационные нагрузки

Ветер воздействует не только на крупные кровельные элементы. Незакрепленный или провисающий кабель тоже может перемещаться.

Регулярные небольшие движения особенно опасны в местах соприкосновения с твердыми поверхностями. За один цикл повреждение почти незаметно, однако тысячи повторений способны привести к истиранию оболочки.

Подобный механизм характерен для участков около:

• металлических кромок;
• кронштейнов;
• проходов через конструкции;
• углов;
• незакрепленных защитных элементов.

Отсутствие видимых повреждений сразу после устройства трассы не означает, что ее положение останется безопасным при длительной эксплуатации.

Пересечение с другими инженерными системами

Современная кровля редко содержит только одну коммуникацию. Рядом могут находиться вентиляционные каналы, водостоки, трубы, антенны, металлические конструкции и другое оборудование.

Каждая такая система имеет собственные требования к обслуживанию. Проблемы возникают, когда кабель мешает открыть люк, снять панель, заменить элемент кровельного оборудования или добраться до водостока.

Особенно нежелательны случайные пересечения трасс без ясной организации пространства. При ремонте одной системы работник может не знать о назначении другой.

Хорошо читаемое расположение коммуникаций снижает риск случайного повреждения при последующем обслуживании здания.

Почему состояние кровли нельзя рассматривать отдельно от кабеля

Кабельная линия может быть исправной, а проблема возникнуть из-за самой крыши.

Со временем кровельные листы смещаются, герметизирующие материалы стареют, крепеж ослабевает, отдельные элементы требуют замены. Если электрическая трасса расположена непосредственно на участках, которые придется регулярно ремонтировать, каждое кровельное вмешательство становится сложнее.

Есть и обратная зависимость. Непродуманное крепление кабельной системы способно повредить гидроизоляцию или затруднить отвод воды.

Поэтому при оценке решения важны сразу две задачи: сохранить безопасные условия для электрической линии и не ухудшить работу кровельной системы.

Типичные ошибки при оценке кабельной трассы

Часть проблем появляется из-за того, что наружная прокладка воспринимается почти так же, как внутренняя.

К распространенным ошибкам относятся:

• использование материалов без учета воздействия солнечного света;
• расположение кабеля непосредственно в местах скопления воды;
• контакт оболочки с острыми металлическими кромками;
• игнорирование движения снега на скатной крыше;
• размещение трассы на основных маршрутах обслуживания;
• применение креплений, быстро стареющих на открытом воздухе;
• отсутствие учета температурных перемещений конструкций;
• пересечение зон, которые потребуется разбирать при ремонте кровли.

Особенно опасно сочетание нескольких факторов. Например, кабель может быть устойчив к солнечному излучению, но регулярно тереться о металлическую кромку. В другом случае механическая защита оказывается прочной, но ее крепление нарушает гидроизоляцию.

Какие признаки требуют повышенного внимания

Даже без разборки трассы при визуальном осмотре можно заметить признаки неблагоприятных условий эксплуатации.

Насторожить должны растрескивание или изменение поверхности наружных оболочек, провисание, следы постоянного трения, разрушенные крепления, коррозия металлических элементов, контакт с острыми деталями и участки, где кабель регулярно оказывается в воде или под движущимся снегом.

Не менее важны изменения самой кровли. Если оборудование переставили, появились новые проходы, изменилось направление водоотведения или участок стал регулярно использоваться для обслуживания, первоначально приемлемое расположение кабеля может перестать быть удачным.

Внешний вид не всегда показывает реальное состояние

Отсутствие заметных дефектов не гарантирует отсутствия проблемы. Некоторые повреждения развиваются внутри защитной системы или в местах, закрытых креплением.

По этой причине состояние наружной кабельной линии оценивают не только по целостности видимой оболочки. Имеют значение возраст материалов, условия их эксплуатации, устойчивость к окружающей среде и состояние всех элементов трассы.

Когда открытая прокладка по кровле может быть неудобной

Сам факт возможности провести кабель по крыше не означает, что такое расположение будет удобным на протяжении всего срока службы здания.

Решение становится менее привлекательным, если кровля:

• регулярно обслуживается;
• часто очищается от снега;
• имеет сложную геометрию;
• содержит много инженерного оборудования;
• подвержена значительным температурным деформациям;
• имеет участки интенсивного водоотведения;
• планируется к ремонту или реконструкции.

На крышах с большим количеством оборудования особенно важна общая организация инженерного пространства. Случайно добавленная отдельная линия может впоследствии мешать обслуживанию сразу нескольких систем.

Что важно оценивать при выборе решения

Прокладку кабеля по кровле стоит воспринимать как эксплуатационную задачу, а не только как способ соединить две точки.

При профессиональной оценке обычно имеют значение:

• назначение кабельной линии;
• свойства наружной оболочки;
• устойчивость материалов к солнечному излучению;
• рабочие температурные условия;
• характер кровельного покрытия;
• возможное воздействие воды и снега;
• механические нагрузки;
• расположение проходов для обслуживания;
• соседство с металлическими и инженерными конструкциями;
• возможность осмотра и ремонта трассы.

Чем сложнее крыша и чем выше ответственность подключаемого оборудования, тем важнее рассматривать эти факторы совместно.

Вопросы, которые полезно обсудить со специалистом

Перед устройством или реконструкцией такой линии полезно выяснить не только марку кабеля, но и условия его дальнейшей работы.

Стоит уточнить, рассчитаны ли все открытые элементы трассы на наружную эксплуатацию, как учитываются температурные изменения кровли, защищена ли линия от механических воздействий и не пересекает ли она зоны движения снега или обслуживания.

Также важно понять, сохранится ли доступ к кровельным узлам после размещения коммуникаций и можно ли будет ремонтировать крышу, не повреждая электрическую трассу.

Такие вопросы помогают оценить решение целиком, а не сводить его к выбору одного материала.

Кабель на крыше — часть всей кровельной системы

Надежная прокладка кабелей по кровле зависит от сочетания электрических, механических и эксплуатационных факторов. Даже качественный кабель может оказаться в неблагоприятных условиях, если он постоянно перегревается, находится под движущимся снегом, касается острой кромки или мешает обслуживанию крыши.

Ключевое значение имеет совместимость трассы с условиями конкретной кровли. Нужно учитывать солнце, влагу, температуру, ветер, снег, характер покрытия и возможные будущие работы. Не менее важна долговечность креплений и защитных элементов: они находятся в той же агрессивной наружной среде, что и сам кабель.

Хорошо спроектированная кабельная трасса не должна превращаться в препятствие для обслуживания здания или в уязвимый элемент кровли. Чем раньше учитываются реальные условия эксплуатации, тем ниже вероятность преждевременного старения материалов, механических повреждений и сложностей при последующем ремонте.
