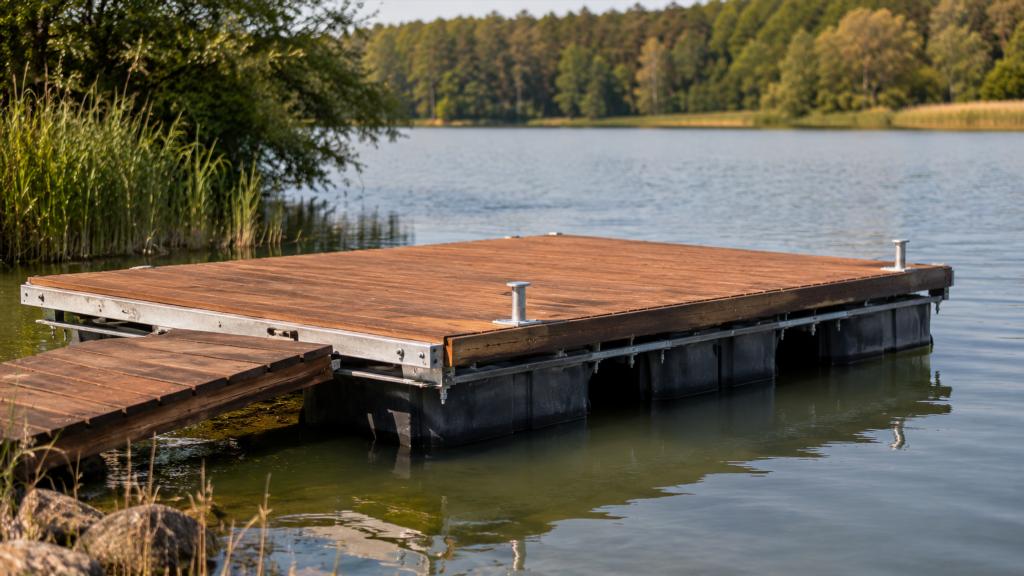

Самодельный понтон: что влияет на устойчивость, плавучесть и надежность конструкции

Понтон кажется сравнительно простой конструкцией: плавучая основа удерживает над водой настил или площадку, которой можно пользоваться у берега. Однако надежность такого сооружения определяется не одним только запасом плавучести. Даже конструкция, способная выдерживать значительную массу, может оказаться неудобной, чрезмерно подвижной или чувствительной к неравномерной нагрузке.

При оценке самодельного понтона приходится учитывать сразу несколько взаимосвязанных факторов: форму и расположение плавучих элементов, массу каркаса и настила, распределение нагрузки, жесткость основания, воздействие ветра и волн, способ удержания конструкции возле берега. Большое значение имеют и свойства материалов, поскольку постоянный контакт с водой, влажным воздухом и солнечным излучением постепенно меняет их состояние.

Такой понтон стоит рассматривать не как обычный настил, поставленный на поплавки, а как плавающую конструкцию, поведение которой постоянно зависит от окружающей среды.

От чего зависит плавучесть понтона

Плавучесть возникает благодаря вытеснению воды погруженной частью конструкции. Чем больше объем воды способны вытеснить плавучие элементы, тем большую массу в принципе может удерживать сооружение. Однако способность оставаться на поверхности еще не означает, что понтон пригоден для комфортной эксплуатации.

Часть потенциальной плавучести расходуется уже на собственную массу:

• каркаса;
• настила;
• крепежа;
• ограждений и дополнительных элементов;
• самих поплавков;
• оборудования, которое постоянно находится на площадке.

Оставшийся запас приходится на людей, мебель и другие переменные нагрузки. При этом нежелательно рассматривать состояние, при котором плавучие элементы почти полностью погружены, как нормальный рабочий режим. Чем меньше остается свободного борта, тем сильнее конструкция реагирует на волны и локальное увеличение нагрузки.

Особенно заметно это на небольших понтонах. Один человек, переместившийся к краю площадки, может существенно изменить ее положение относительно поверхности воды.

Почему общего объема поплавков недостаточно для оценки

Два понтона с одинаковой суммарной плавучестью могут вести себя совершенно по-разному. Один оказывается относительно спокойным, другой заметно наклоняется при каждом перемещении человека.

Разница связана с геометрией. Имеет значение не только объем плавучих элементов, но и то, насколько широко они разнесены, как распределены вдоль площадки и где относительно них находится нагрузка.

Узкое основание обычно сильнее реагирует на смещение массы в сторону. Широкое расположение плавучих элементов повышает сопротивление крену, хотя само по себе не решает всех проблем. Если каркас недостаточно жесткий или поплавки работают неравномерно, большая ширина основания не гарантирует устойчивости.

Устойчивость важнее ощущения «держится на воде»

Проверка плавучести на спокойной воде показывает только часть свойств понтона. В реальной эксплуатации люди перемещаются, садятся на край, заходят на площадку с берега, переносят вещи. Ветер воздействует на надводную часть, а проходящая волна попеременно приподнимает разные участки конструкции.

Устойчивый понтон должен достаточно спокойно переносить такие изменения.

На его поведение влияют:

• ширина плавучей базы;
• длина сооружения;
• положение центра тяжести;
• высота настила над водой;
• распределение поплавков;
• жесткость каркаса;
• характер эксплуатационной нагрузки.

Чем выше расположена значительная масса, тем заметнее может быть склонность конструкции к раскачиванию. Тяжелые элементы наверху, массивные ограждения или оборудование изменяют поведение понтона даже тогда, когда общей плавучести формально хватает.

Опасность неравномерной нагрузки

Для небольшой плавающей площадки локальная нагрузка особенно важна. Масса, сосредоточенная возле одного угла или борта, погружает соответствующую часть глубже и одновременно разгружает противоположную.

Такое явление нельзя оценивать только по общей массе пользователей. Например, несколько человек, равномерно расположенных на площадке, и та же группа, собравшаяся у одного края, создают для конструкции разные условия.

По этой причине при оценке понтона полезно мысленно рассматривать не только обычное использование, но и неблагоприятные сценарии: одновременный переход людей на одну сторону, размещение тяжелого предмета возле края, посадку человека на борт.

Как расположение поплавков меняет поведение конструкции

Плавучие элементы можно распределять под понтоном различными способами. От схемы их размещения зависит не только запас плавучести, но и характер деформаций каркаса.

Если основная поддержка сосредоточена лишь в отдельных точках, между ними возникают участки, на которых каркас воспринимает повышенную изгибающую нагрузку. Более равномерная поддержка способна уменьшить такие перепады, но требует согласованной работы всех плавучих элементов.

Проблемы возникают, когда один поплавок расположен ниже соседних, имеет другую фактическую плавучесть или закреплен так, что принимает нагрузку раньше остальных. Конструкция начинает опираться на воду не так, как предполагалось, а часть каркаса получает дополнительную нагрузку.

Симметрия и баланс

Для простой прямоугольной площадки симметричное расположение поплавков обычно облегчает прогнозирование поведения понтона. Если одна сторона существенно отличается от другой по объему плавучих элементов или собственной массе, появляется постоянный крен либо различная реакция сторон на нагрузку.

Асимметрия иногда обусловлена назначением конструкции, но тогда ее последствия должны быть учтены заранее. Нельзя считать, что дополнительный поплавок в произвольной точке автоматически исправляет перекос. Он меняет распределение поддерживающих сил и может создать новые зоны напряжения в каркасе.

Почему каркас играет не меньшую роль, чем поплавки

Поплавки удерживают понтон на поверхности, а каркас связывает их в единую систему. Если эта система недостаточно жесткая, отдельные участки могут перемещаться относительно друг друга.

На спокойной воде небольшая податливость иногда почти незаметна. При волнах ситуация меняется: один угол приподнимается, другой опускается, а соединения начинают воспринимать повторяющиеся нагрузки. Постоянные циклы могут постепенно расшатывать крепеж и увеличивать деформации.

От каркаса требуется сопротивление нескольким видам воздействия:

• изгибу между точками опоры;
• перекосу площадки;
• скручиванию;
• локальной нагрузке от настила;
• повторяющимся перемещениям на волне.

Это особенно важно для длинных сооружений. Понтон значительной длины может одновременно находиться на вершинах и впадинах нескольких небольших волн, из-за чего разные его части стремятся перемещаться независимо.

Деревянный и металлический каркас

Древесина удобна для относительно небольших сооружений и хорошо сочетается с настилом, но ее состояние сильно зависит от защиты от влаги и качества соединений. Намокание и высыхание вызывают изменение размеров, а плохо проветриваемые зоны становятся уязвимыми для биологического разрушения.

Металл позволяет создавать жесткие конструкции с меньшими сечениями отдельных элементов, однако требует внимания к коррозии. Наиболее уязвимы соединения, места повреждения защитного покрытия и участки, где долго удерживается вода.

Выбор материала нельзя сводить к вопросу о том, что «прочнее». Для понтона важны долговечность в конкретной среде, ремонтопригодность, собственная масса и способность соединений переносить постоянные небольшие перемещения.

Настил тоже влияет на характеристики понтона

Настил воспринимается прежде всего как поверхность для ходьбы, однако он добавляет конструкции значительную массу. Кроме того, в зависимости от способа крепления настил может участвовать в обеспечении пространственной жесткости либо почти не влиять на нее.

Для открытой площадки важна способность поверхности переносить влагу и быстро просыхать. Материал, который долго остается мокрым, быстрее теряет первоначальные свойства и может становиться скользким.

Стоит учитывать и изменение поверхности с возрастом. Древесина способна коробиться и растрескиваться, металлические поверхности — корродировать, некоторые полимерные материалы — заметно расширяться при нагревании.

Большое значение имеет состояние креплений. Понтон постоянно испытывает небольшие колебания, поэтому соединение, которое хорошо работает на неподвижной террасе, в плавающей конструкции может вести себя иначе.

Закрытые поплавки и риск потери герметичности

Для плавучих конструкций часто применяют герметичные емкости или специально изготовленные плавучие модули. Ключевое свойство такого элемента — способность сохранять внутренний объем, вытесняющий воду.

Повреждение оболочки меняет ситуацию. Если внутрь начинает проникать вода, эффективная плавучесть элемента уменьшается. Понтон может постепенно получить крен, причем на ранней стадии проблема иногда проявляется лишь небольшой разницей высоты бортов.

Опасность выше, если плавучесть всей конструкции зависит от небольшого количества крупных емкостей. Выход из строя одного элемента тогда заметно изменяет баланс.

Большее количество независимых плавучих объемов потенциально уменьшает последствия единичного повреждения, хотя одновременно увеличивает число креплений и соединений, состояние которых приходится контролировать.

Почему случайные емкости требуют осторожной оценки

Не всякая герметичная емкость изначально рассчитана на долговременную работу в качестве поплавка. Значение имеют толщина и устойчивость материала, воздействие ультрафиолета, перепады температуры, вероятность ударов о берег, лед или плавающие предметы.

Также важна форма поверхности в местах крепления. Даже прочная емкость может повреждаться, если нагрузка передается через слишком небольшую площадь или крепеж постоянно трется об оболочку.

Что происходит с понтоном при волнах

На тихом небольшом водоеме поверхность может казаться практически неподвижной, однако волны возникают даже от ветра, движения лодки или резкого перемещения людей.

Волна не просто поднимает сооружение целиком. На достаточно длинном понтоне разные участки поверхности воды находятся на разной высоте. Один конец может подниматься, пока другой опускается.

В результате возникают изгиб и скручивание. Чем жестче конструкция, тем больше усилий может передаваться между удаленными участками. Чем она гибче, тем сильнее относительные перемещения элементов.

Полностью исключить влияние волн невозможно. Задача заключается в том, чтобы конструкция сохраняла предсказуемое положение и не получала опасных деформаций при характерных для водоема воздействиях.

Ветер действует не только во время шторма

Даже умеренный ветер создает постоянную горизонтальную нагрузку на плавающую площадку. Чем больше надводная площадь, тем заметнее воздействие. Ограждения, навесы и другие вертикальные элементы способны значительно увеличить парусность.

Если понтон удерживается у берега, ветровая нагрузка передается на систему его фиксации. При изменении направления ветра характер усилий меняется. Вместо постоянного натяжения появляются циклические рывки.

При наличии высокой надстройки ветер может влиять и на крен. Для открытой низкой площадки эффект обычно меньше, однако полностью игнорировать его не стоит.

Зачем понтону возможность перемещаться по вертикали

Уровень воды в естественном водоеме редко остается абсолютно постоянным. Он меняется после осадков, в засушливые периоды, при сезонных колебаниях и в зависимости от режима самого водоема.

Плавающая площадка следует за уровнем воды, тогда как берег остается неподвижным. Это различие определяет требования к месту их соединения.

Жесткое ограничение вертикального перемещения способно приводить к значительным нагрузкам при подъеме или снижении воды. Чрезмерно свободная фиксация, напротив, позволяет понтону сильно смещаться в стороны.

Для надежной эксплуатации важен баланс: конструкция должна оставаться в нужной зоне, но сохранять возможность следовать за допустимыми изменениями поверхности воды.

Соединение с берегом

Переход между неподвижным берегом и плавающим понтоном является одним из наиболее нагруженных участков. Его положение постоянно меняется вместе с уровнем воды и движением площадки.

Даже небольшой перепад высоты способен изменять наклон переходного участка. При волнах его концы перемещаются относительно друг друга.

Поэтому состояние береговой части нельзя оценивать отдельно от понтона. Надежность всей системы определяется не только тем, насколько хорошо плавает сама площадка, но и тем, как она взаимодействует с неподвижным основанием.

Сезонность и старение материалов

Новый понтон может выглядеть прочным и устойчивым, но эксплуатационные качества определяются не только исходным состоянием. Вода, солнце, перепады температуры и циклические нагрузки действуют на конструкцию постоянно.

С течением времени возможны:

• ослабление крепежа;
• коррозия металлических деталей;
• растрескивание древесины;
• разрушение защитных покрытий;
• старение полимерных элементов;
• изменение геометрии каркаса;
• появление воды внутри герметичных объемов.

Особую проблему создают скрытые участки. Верхняя поверхность настила может оставаться визуально исправной, пока крепления или элементы нижней части конструкции уже заметно повреждены.

Лед и зимняя эксплуатация

Для регионов с замерзающими водоемами отдельным фактором становится лед. Его воздействие отличается от обычной нагрузки воды. При замерзании и последующем движении ледового покрова на конструкцию могут передаваться значительные усилия.

Опасность зависит от особенностей конкретного водоема и положения понтона. Одинаковая конструкция может спокойно эксплуатироваться в одном месте и испытывать серьезные сезонные нагрузки в другом.

По этой причине возможность оставлять плавучее сооружение на воде зимой нельзя определять только по материалу поплавков или каркаса.

Какие ошибки чаще всего ухудшают надежность

Многие проблемы самодельных понтонов возникают не из-за одного слабого элемента, а из-за несогласованности конструкции.

Характерны несколько ситуаций:

• плавучесть оценивается только по общей массе, без учета крена;
• поплавки сосредоточены так, что край площадки легко погружается при локальной нагрузке;
• тяжелые элементы расположены высоко или близко к одному борту;
• каркас обладает недостаточной жесткостью на скручивание;
• крепления поплавков создают точечную нагрузку на их оболочку;
• материалы выбираются без учета постоянной влажности;
• система фиксации к берегу препятствует изменению уровня воды;
• состояние нижней части конструкции долго не контролируется;
• дополнительное оборудование устанавливается после изготовления понтона без оценки того, как изменится масса и ее распределение.

Некоторые из этих недостатков сначала проявляются только как дискомфорт: площадка раскачивается сильнее ожидаемого или слегка наклоняется. Со временем тот же фактор способен ускорить износ соединений или привести к более выраженной деформации.

На какие признаки стоит обращать внимание при эксплуатации

Состояние плавающей конструкции полезно оценивать не только по отсутствию явных повреждений. Изменение ее поведения часто появляется раньше видимого разрушения.

Насторожить должны постоянный крен без очевидной причины, увеличение раскачивания, неравномерная высота бортов над водой, новые скрипы и перемещения соединений, локальное проседание настила.

Также значимы:

• следы коррозии около крепежа;
• трещины и заметные деформации несущих элементов;
• потертости на оболочке поплавков;
• изменение положения отдельных плавучих элементов;
• ослабление соединения с берегом;
• участки, где вода долго задерживается после дождя.

Если поведение понтона заметно изменилось по сравнению с первоначальным состоянием, это может указывать на изменение плавучести одного из элементов, ослабление каркаса или нарушение системы креплений.

Когда самодельный понтон требует особенно осторожной оценки

Риск возрастает вместе с размерами сооружения и сложностью его использования. Небольшая плавучая площадка у спокойного берега и сооружение для регулярного размещения группы людей находятся в совершенно разных условиях эксплуатации.

Более внимательной инженерной оценки требуют конструкции, где предполагаются значительные переменные нагрузки, тяжелое оборудование, ограждения или надстройки, заметное течение, сильное волнение либо существенные сезонные изменения уровня воды.

Отдельное значение имеет назначение. Если понтон используется как постоянное место нахождения людей, последствия ошибки в оценке устойчивости и прочности значительно серьезнее, чем у вспомогательной небольшой платформы.

Что определяет хороший понтон

Надежность плавающей площадки складывается из нескольких свойств одновременно. Достаточная плавучесть необходима, но она должна сочетаться с устойчивостью к крену, жесткостью каркаса, надежностью соединений и способностью конструкции переносить воздействие воды и погоды.

Хорошо сбалансированный понтон сохраняет запас плавучести при рабочей нагрузке, не реагирует чрезмерным наклоном на обычные перемещения людей, имеет равномерно работающую плавучую основу и не создает критических напряжений в местах соединения с берегом.

Материалы должны соответствовать условиям постоянной влажности, а конструкция — оставаться доступной для осмотра. Плавучие элементы, крепеж и нижняя часть каркаса требуют не меньшего внимания, чем видимый настил.

Самодельный понтон имеет смысл оценивать как цельную систему. Поплавки, каркас, настил, нагрузка и береговое крепление работают совместно, а изменение одного элемента отражается на остальных. Именно сочетание плавучести, устойчивости, прочности и долговечности определяет, насколько предсказуемо конструкция будет вести себя на воде.
