Ввод воды в дом от колодца: варианты организации системы и что учитывать при выборе

Водоснабжение частного дома от колодца может быть устроено по-разному. На итоговую схему влияют расстояние до дома, глубина источника, сезонность проживания, расположение оборудования, риск промерзания и требуемый уровень автоматизации. Сам ввод воды — это не только труба от колодца до здания. В систему входят насосное оборудование, наружный трубопровод, участок прохода через ограждающие конструкции, запорные элементы, автоматика и узлы, поддерживающие стабильную работу водопровода.

При постоянном проживании обычно стремятся сделать систему максимально независимой от погоды и не требующей регулярного ручного управления. Для дачи, используемой только летом, требования могут быть проще. При этом даже внешне похожие решения заметно отличаются по устройству, удобству обслуживания и поведению зимой.

Из каких частей состоит подача воды от колодца к дому

Типовая система начинается в колодце и заканчивается внутренним водопроводом здания. Между этими точками вода проходит несколько участков, каждый из которых выполняет свою функцию.

В состав системы обычно входят:

водозаборное оборудование;
труба, идущая от колодца к дому;
элементы соединения и запорная арматура;
ввод трубы в здание;
оборудование для автоматического поддержания давления;
средства защиты насоса и трубопровода;
при необходимости — фильтрация и подготовка воды.

Компоновка этих элементов зависит прежде всего от типа насоса. Именно насосное оборудование во многом определяет, как будет выглядеть вся система.

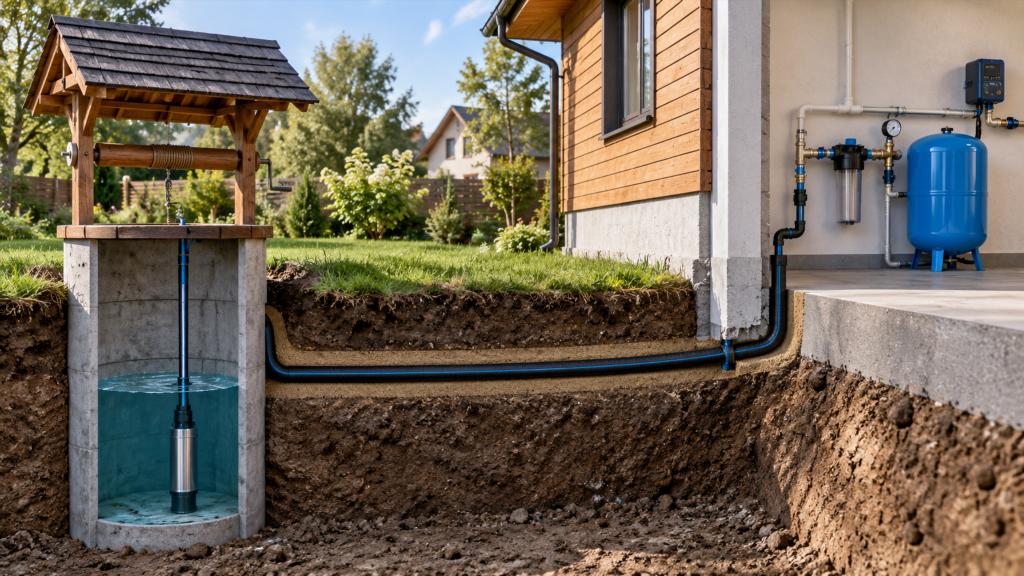

Погружной насос в колодце

Один из распространенных вариантов — размещение насоса непосредственно в воде. Погружной насос находится внутри колодца и подает воду по напорной трубе в сторону дома.

Такое решение удобно тем, что насос не занимает место внутри здания и не создает там заметного шума. Кроме того, его работа меньше зависит от высоты подъема воды на всасывании, поскольку он не втягивает воду с поверхности, а выталкивает ее по напорной линии.

Особенно часто этот вариант рассматривают, когда колодец расположен на некотором удалении от дома или уровень воды находится достаточно глубоко.

Что характерно для схемы с погружным насосом

В колодце насос подвешивают таким образом, чтобы он находился в воде, но не лежал на дне и не захватывал донный осадок. От него идет напорная труба, которая проходит к дому.

Уже внутри здания обычно располагаются элементы автоматики, гидроаккумулятор и внутренняя разводка. Возможна и другая компоновка, но оборудование, требующее периодического контроля, стараются оставлять в доступном и защищенном от замерзания месте.

У этого варианта есть заметные преимущества:

насос работает непосредственно в воде;
в доме меньше шума;
наружная часть системы может быть относительно компактной;
оборудование подходит для автоматического водоснабжения;
нет длинной всасывающей магистрали от колодца к зданию.

Главное ограничение связано с обслуживанием. Для проверки или замены насоса его приходится извлекать из колодца. Поэтому доступ к водозаборному сооружению должен оставаться свободным.

Насосная станция в доме или техническом помещении

Другой подход — использование поверхностного насоса или насосной станции. Само оборудование находится вне колодца, а от источника к нему идет всасывающая труба.

Такое решение удобно с точки зрения обслуживания: двигатель, автоматика и соединения находятся в доступном месте. Не нужно извлекать насос из колодца для большинства проверок.

Однако поверхностная схема чувствительнее к условиям всасывания. На ее работоспособность влияют положение уровня воды, длина магистрали, герметичность соединений и сопротивление трубопровода.

Небольшая негерметичность на всасывающем участке может привести к подсосу воздуха и нестабильной работе. Поэтому к такой системе предъявляются особые требования по качеству соединений.

Где размещают насосную станцию

Оборудование может находиться:

в техническом помещении дома;
в утепленной хозяйственной зоне;
в другом защищенном от мороза месте.

При выборе места учитывают не только температуру, но и шум. Поверхностный насос во время работы хорошо слышен, поэтому устанавливать его рядом со спальней или жилой комнатой обычно неудобно.

Еще один важный момент — доступность. Насос, фильтры, реле и соединения не стоит прятать в конструкцию так, чтобы для обычного обслуживания приходилось разбирать отделку.

Чем отличаются напорная и всасывающая линии

Разница между погружным и поверхностным насосом влияет на характер наружного трубопровода.

При погружном насосе вода по трубе движется под давлением от насоса к дому. Это напорная линия.

При поверхностном насосе участок между колодцем и насосом работает как всасывающая магистраль. Для нее особенно важна полная герметичность. Воздух, попавший через плохо выполненное соединение, способен нарушить работу всей системы, даже если наружной утечки воды практически не видно.

По этой причине нельзя считать два варианта одинаковыми только потому, что в обоих случаях от колодца к дому проложена одна труба. Режим ее работы и требования к монтажным решениям различаются.

Наружная труба от колодца до дома

Трубопровод между источником и зданием должен сохранять герметичность, выдерживать рабочее давление и нормально переносить условия эксплуатации в грунте.

Для подземных линий обычно применяют полимерные трубы, рассчитанные на холодное водоснабжение и соответствующие рабочим условиям системы. Их достоинствами считаются устойчивость к коррозии, сравнительно небольшое количество соединений и удобство прокладки длинных участков.

Особое значение имеет количество скрытых стыков. Чем меньше разъемных соединений находится в земле, тем проще контролировать состояние магистрали и тем меньше потенциальных мест утечки.

При выборе трубы оценивают:

совместимость с питьевой водой, если вода используется для бытовых нужд;
рабочее давление;
механическую прочность;
способ соединения;
пригодность для подземной прокладки;
условия эксплуатации в холодное время года.

Ориентироваться только на внешний диаметр трубы недостаточно. На работу водопровода также влияют ее внутренняя пропускная способность, длина линии, производительность насоса и предполагаемый расход воды в доме.

Защита наружного водопровода от промерзания

Для круглогодичного дома защита от замерзания относится к основным требованиям к вводу воды. Замерзшая вода расширяется и может повредить трубу, фитинги, краны и оборудование.

Основным способом защиты остается размещение трубопровода в условиях, где температура не опускается ниже опасного уровня. Конкретное решение зависит от климата, грунта, рельефа и конструкции участка.

Теплоизоляция сама по себе не создает тепло. Она лишь замедляет охлаждение. Поэтому нельзя рассчитывать, что тонкий утеплитель позволит безопасно оставить заполненную водой трубу в промерзающей зоне на всю зиму.

Когда применяют дополнительный обогрев

На сложных участках может использоваться электрический греющий кабель. Он особенно актуален там, где невозможно надежно защитить трубопровод только его расположением: например, возле ввода в здание или на коротком открытом участке.

Греющий кабель не должен восприниматься как универсальная замена правильной прокладке водопровода. Это дополнительный элемент, который требует электропитания, корректного подбора и контроля состояния.

Для круглогодичного дома надежнее рассматривать защиту от замерзания комплексно: расположение трубы, теплоизоляцию, конструкцию ввода и резервные меры для наиболее холодных зон.

Почему участок входа в дом требует отдельного внимания

Даже если основная часть трубы хорошо защищена от мороза, участок возле фундамента или стены может оказаться слабым местом системы.

Здесь меняются условия эксплуатации: трубопровод выходит из грунта, проходит через конструкцию здания и оказывается рядом с зонами, где возможны мостики холода. При неудачном расположении именно возле ввода вода может замерзнуть раньше, чем в основном подземном участке.

Кроме температурного режима, важна защита трубы от механического воздействия.

Ввод должен учитывать:

возможные перемещения конструкций;
защиту трубы от жесткого контакта с бетоном или кладкой;
возможность герметизации прохода;
доступ к соединениям;
теплоизоляцию холодных участков;
защиту от проникновения грунтовой и поверхностной воды.

Нежелательно замуровывать потенциально обслуживаемое соединение внутри стены или фундамента. Цельный проход трубы обычно проще контролировать и обслуживать.

Ввод через фундамент и ввод через стену

Способ попадания трубы в помещение зависит от устройства здания.

Если имеется подвал или техническое подполье, трубопровод может входить через наружную стену ниже уровня пола первого этажа. В домах без подвала трасса может проходить через фундаментную конструкцию или под ней с последующим выходом внутрь.

Сам по себе вариант расположения не определяет качество системы. Гораздо важнее, чтобы участок был защищен от:

промерзания;
повреждения трубы конструкцией;
влаги;
трудноустранимых протечек;
невозможности ремонта.

Проход через строительные конструкции часто выполняют с использованием защитной гильзы. Она отделяет рабочую трубу от бетона или кладки и позволяет предусмотреть герметизацию пространства вокруг нее.

Зачем нужен гидроаккумулятор

В автоматической системе водоснабжения насос не должен включаться при каждом кратковременном открытии крана. Для сглаживания режима работы применяют гидроаккумулятор.

Он представляет собой емкость, внутри которой вода взаимодействует с воздушной камерой через эластичный элемент. Запас воды под давлением позволяет некоторое время пользоваться водопроводом без мгновенного запуска насоса.

Гидроаккумулятор выполняет несколько задач:

уменьшает количество включений насоса;
помогает поддерживать более стабильное давление;
смягчает изменения давления в системе;
создает небольшой запас воды.

Размер оборудования выбирают с учетом характеристик водоснабжения и режима потребления. Чрезмерно упрощенный подход, при котором емкость выбирается только по количеству проживающих, не учитывает параметры насоса и настройки автоматики.

Как работает автоматическое включение насоса

Для комфортного водоснабжения используется автоматика, управляющая насосом по параметрам системы.

Один из традиционных вариантов — работа с реле давления и гидроаккумулятором. Когда давление снижается до заданного уровня, насос запускается. После восстановления давления он отключается.

Существуют и электронные блоки управления, способные учитывать поток воды и другие параметры. Конкретная система управления зависит от типа насоса и требований к водоснабжению.

При любой схеме автоматика должна быть совместима с насосным оборудованием. Не все способы управления одинаково хорошо подходят для разных типов насосов.

Защита от работы без воды

Колодец имеет ограниченный приток. При интенсивном водоразборе уровень воды может опуститься настолько, что насос окажется в неблагоприятном режиме.

Работа без достаточного количества воды способна привести к перегреву и повреждению оборудования. Поэтому в системе предусматривают защиту от сухого хода или другие способы контроля наличия воды.

Особенно важна такая защита для колодцев с нестабильным уровнем, сезонными колебаниями или небольшим дебитом.

Проблему нельзя решить только установкой более производительного насоса. Если насос откачивает воду быстрее, чем она поступает в колодец, чрезмерная производительность может, наоборот, увеличить вероятность перебоев.

Обратный клапан и его назначение

В системе водоснабжения может использоваться обратный клапан, препятствующий самопроизвольному движению воды в противоположном направлении.

Его задача зависит от выбранной схемы. В одном случае он помогает удерживать заполненной всасывающую магистраль, в другом участвует в нормальной работе напорного трубопровода.

Расположение и необходимость клапана определяют с учетом типа насоса и рекомендаций производителя оборудования. Чрезмерное количество таких элементов тоже нежелательно, поскольку каждый клапан создает дополнительное сопротивление потоку.

Нужно ли фильтровать воду сразу после ввода

Качество воды из колодца может заметно отличаться даже на соседних участках. В ней встречаются песок, мелкие механические частицы, повышенное содержание отдельных растворенных веществ или другие примеси.

Для защиты сантехники и оборудования часто устанавливают механическую фильтрацию. Более сложную подготовку воды имеет смысл выбирать после оценки ее состава.

Водоподготовка может решать разные задачи:

задерживать механические частицы;
снижать жесткость;
корректировать содержание железа;
устранять запахи;
улучшать отдельные показатели воды.

Не существует одного фильтра, одинаково подходящего для всех колодцев. Состав системы очистки определяется характеристиками конкретной воды и целью ее использования.

Постоянное и сезонное водоснабжение

Для дома, используемого круглый год, система должна оставаться работоспособной при отрицательной температуре. Вода постоянно находится в трубопроводе, поэтому защита от промерзания имеет решающее значение.

На сезонной даче возможен другой подход. Если зимой водоснабжение не используется, систему иногда проектируют с возможностью полного удаления воды из участков, подверженных замерзанию.

Круглогодичная система

Для постоянного проживания важны:

надежная защита наружной магистрали от холода;
утепленный ввод;
защищенное расположение автоматики;
постоянная готовность насоса к работе;
отсутствие участков, где может образоваться ледяная пробка.

Такая система удобнее в эксплуатации, но требует более внимательного отношения к трассе и расположению оборудования.

Сезонная система

Если дом зимой не используется, основное значение приобретает возможность безопасной консервации.

Вода не должна оставаться в кранах, фильтрах, насосном оборудовании, трубах и других элементах, которые могут промерзнуть. При этом возможность опорожнения системы должна быть предусмотрена самой ее конструкцией, а не зависеть от случайного положения труб.

Смешанный вариант, когда часть трубопровода рассчитана на зиму, а другая часть каждый год требует сложного слива, часто оказывается менее удобным в эксплуатации.

Где лучше размещать основное оборудование

Гидроаккумулятор, автоматика, фильтры и запорная арматура требуют периодического осмотра. Поэтому для них желательно предусмотреть доступное техническое пространство.

Подходящим местом может быть котельная, техническое помещение, подвал или отдельная инженерная зона.

Хорошее место для оборудования должно быть:

защищено от замерзания;
доступно для осмотра;
достаточно просторным для замены элементов;
защищено от постоянной сырости;
расположено так, чтобы шум оборудования не мешал жильцам.

Размещение узлов в тесной нише под отделкой выглядит аккуратно лишь до первого обслуживания. Инженерные системы выигрывают от доступности значительно больше, чем от полной скрытости.

Что учитывать при большом расстоянии между колодцем и домом

Чем длиннее трубопровод, тем больше сопротивление движению воды. Это отражается на фактическом давлении и производительности системы.

На длинной трассе особенно важны внутренний диаметр трубы, характеристики насоса и количество местных сопротивлений — фитингов, клапанов и резких изменений направления.

Увеличение мощности насоса не всегда является правильным решением. Более производительное оборудование может создавать нежелательные режимы работы, чаще опустошать малодебитный колодец и требовать другой автоматики.

При значительном расстоянии систему оценивают целиком: источник, насос, трубопровод, перепады высоты и потребление воды в доме должны соответствовать друг другу.

Перепад высоты между колодцем и зданием

Рельеф участка также влияет на работу водоснабжения.

Если дом расположен выше колодца, насосу приходится преодолевать дополнительную высоту подъема. Если ниже — условия меняются, но давление в отдельных точках системы все равно необходимо учитывать.

Разница отметок может быть неочевидной на глаз. На участке с выраженным уклоном она способна заметно повлиять на характеристики оборудования.

Поэтому оценивать систему только по горизонтальному расстоянию между колодцем и домом недостаточно.

Какие ошибки чаще всего ухудшают работу системы

Проблемы водоснабжения нередко связаны не с качеством самого насоса, а с общей компоновкой.

К типичным неудачным решениям относятся:

большое количество соединений под землей;
плохо защищенный от холода участок возле дома;
размещение обслуживаемых узлов внутри строительных конструкций;
слишком узкий трубопровод на длинной трассе;
отсутствие защиты насоса при нестабильном уровне воды;
неудобный доступ к фильтрам и автоматике;
установка шумного оборудования рядом с жилыми помещениями;
попытка решить проблему промерзания только теплоизоляцией;
несогласованность производительности насоса и возможностей колодца.

Каждая из этих ошибок может долго не проявляться. Например, недостаточная защита ввода становится заметна только во время сильного похолодания, а неправильно подобранная производительность насоса — при интенсивном расходе воды летом.

Какой вариант подходит для постоянного дома

Для дома с круглогодичным проживанием часто удобна автоматизированная система с погружным насосом в колодце, защищенным подземным напорным трубопроводом и размещением гидроаккумулятора, автоматики и обслуживаемых узлов внутри отапливаемой технической зоны.

Такое решение позволяет убрать шумный насос из дома и избежать длинного всасывающего участка. Оно особенно удобно, когда уровень воды или расстояние до колодца затрудняют применение поверхностного оборудования.

Поверхностная насосная станция также может использоваться, если условия позволяют ей стабильно забирать воду и имеется подходящее место для оборудования. Ее преимуществом остается простой доступ к насосу без извлечения устройства из колодца.

Для сезонной дачи допустима более простая система, но только при условии, что ее можно надежно защитить от зимнего повреждения или полностью освободить от воды на период морозов.

Что определяет надежность ввода воды от колодца

Удачно устроенный ввод — это система, в которой все элементы работают согласованно. Хороший насос не компенсирует промерзающую трубу, а качественная наружная магистраль не решает проблему нестабильного водозабора при слишком низком уровне воды.

При оценке схемы учитывают одновременно несколько условий: характеристики колодца, глубину и сезонность уровня воды, расстояние до здания, перепад высоты, необходимый расход, расположение оборудования и зимний режим эксплуатации.

Самые надежные решения обычно отличаются не сложностью, а отсутствием слабых мест. В грунте остается минимум соединений, проход в дом защищен от холода и механических нагрузок, оборудование доступно для обслуживания, насос работает в допустимом режиме, а автоматика не заставляет его включаться слишком часто.

Именно такая системная организация позволяет получать воду из колодца без постоянного ручного управления и снижает вероятность проблем с замерзанием, подсосом воздуха, нестабильным давлением и преждевременным износом оборудования.
