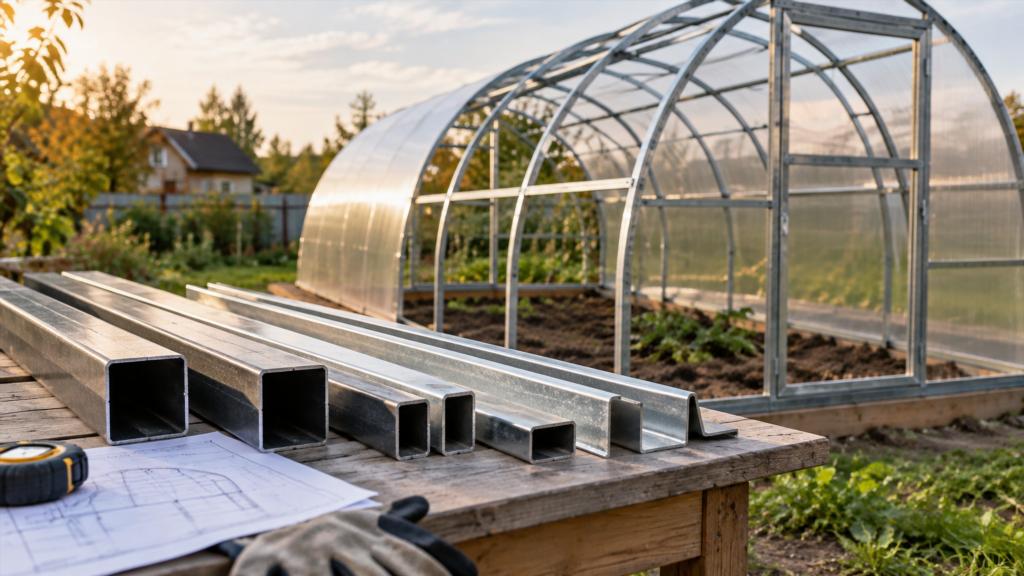

Какой профиль выбрать для каркаса теплицы: сравнение вариантов по прочности и долговечности

Каркас определяет, насколько хорошо теплица переносит собственный вес, давление снега, порывы ветра и многократные сезонные нагрузки. Покрытие можно заменить, а слабую несущую конструкцию исправить значительно сложнее. Поэтому при выборе профиля важно смотреть не только на цену и удобство сборки, но и на форму сечения, толщину металла, защиту от коррозии и геометрию всей теплицы.

Для частных теплиц чаще всего рассматривают стальную профильную трубу, оцинкованный тонкостенный профиль и различные открытые металлические профили. У каждого варианта есть своя область применения. Универсального профиля, одинаково подходящего для небольшой сезонной теплицы и крупной конструкции, рассчитанной на зимовку под снегом, не существует.

Какие профили используют для теплиц

Под словом «профиль» могут подразумеваться разные металлические изделия. Они заметно отличаются по жёсткости и поведению под нагрузкой.

Наиболее распространены:

• квадратная профильная труба;
• прямоугольная профильная труба;
• оцинкованный профиль открытого сечения;
• П-образные и С-образные металлические профили;
• уголок;
• специальные формованные элементы для сборных теплиц.

Основное различие между ними заключается не только в количестве металла. На прочность сильно влияет форма сечения. Закрытая профильная труба лучше сопротивляется изгибу и скручиванию, чем многие открытые профили сопоставимой массы.

Именно поэтому профильная труба часто используется в теплицах, от которых требуется повышенная жёсткость. Тонкостенные оцинкованные элементы привлекательны небольшой массой и стойкостью покрытия к коррозии, но требуют более внимательной оценки конструкции в целом.

Профильная труба как основа каркаса

Профильная труба имеет замкнутое квадратное или прямоугольное сечение. Такая геометрия позволяет металлу эффективно сопротивляться нагрузкам в нескольких направлениях.

Каркас из профильной трубы обычно получается жёстким, особенно если правильно расположены дуги, стойки, продольные связи и поперечные элементы.

К достоинствам такого решения относятся:

• высокая пространственная жёсткость;
• хорошая устойчивость к изгибу;
• удобное соединение элементов;
• возможность изготовления крупных каркасов;
• сравнительно высокая устойчивость к деформации при ветровой нагрузке;
• возможность подобрать разные размеры сечения под различные части конструкции.

Есть и недостатки. Обычная стальная труба нуждается в защите от коррозии. Увеличение сечения и толщины стенки быстро повышает массу каркаса. Более массивные элементы сложнее изгибать при изготовлении арочной теплицы.

Особое внимание требуется местам реза, сварным соединениям и участкам, где повреждено защитное покрытие. Именно они часто становятся первыми очагами коррозии.

Квадратная или прямоугольная труба

Оба варианта подходят для каркасов, но работают несколько по-разному.

Квадратный профиль

Квадратная труба имеет одинаковые размеры сторон и относительно равномерно воспринимает нагрузки в разных направлениях. Она удобна для стоек, рам, оснований и элементов, которые могут испытывать нагрузку с нескольких сторон.

Такой профиль проще ориентировать при сборке: его жёсткость не меняется из-за поворота элемента на 90 градусов.

Квадратное сечение часто используется там, где важна универсальность элемента и нет выраженного основного направления изгиба.

Прямоугольный профиль

У прямоугольной трубы одна сторона больше другой. Благодаря этому её жёсткость зависит от ориентации.

Если профиль расположен широкой стороной в направлении основной нагрузки, он способен эффективнее сопротивляться изгибу. При неправильной ориентации преимущество может исчезнуть.

Прямоугольная труба удобна для элементов, у которых направление нагрузки достаточно предсказуемо. Это могут быть отдельные балки, перемычки или части рам.

Нельзя сказать, что прямоугольный профиль всегда прочнее квадратного. Сравнивать нужно конкретные сечения, толщину стенки, длину элемента и положение профиля в конструкции.

Почему размер сечения важнее внешней массивности

Два металлических профиля могут выглядеть почти одинаково, но заметно различаться по жёсткости.

На способность элемента сопротивляться изгибу влияет расстояние металла от центра сечения. Увеличение наружных размеров профиля способно существенно повысить жёсткость даже без пропорционального увеличения количества металла.

По этой причине небольшой профиль с толстой стенкой не всегда оказывается выгоднее более крупного профиля с умеренной толщиной стенки.

Оценивать только массу одного погонного метра недостаточно. Для каркаса важны сразу несколько характеристик:

• наружные размеры сечения;
• толщина стенки;
• длина пролёта;
• расстояние между опорами;
• направление нагрузки;
• способ соединения элементов;
• наличие раскосов и продольных связей.

Один и тот же профиль может нормально работать в небольшом элементе и оказаться слишком гибким при увеличении пролёта.

Как толщина стенки влияет на каркас

Толщина металла влияет на прочность, устойчивость к локальным деформациям, качество соединений и долговечность.

Слишком тонкая стенка легче деформируется возле крепежа. При значительной нагрузке возможны смятие металла, потеря формы сечения и повреждение соединений.

Увеличение толщины стенки делает элемент устойчивее, но одновременно:

• повышает массу теплицы;
• увеличивает стоимость металла;
• усложняет гибку дуг;
• создаёт дополнительную нагрузку на основание.

Выбирать толщину исключительно по принципу «чем больше, тем лучше» нерационально. Каркас представляет собой систему, и чрезмерно тяжёлый профиль не компенсирует неудачную геометрию или слишком большое расстояние между несущими элементами.

Особенно важно учитывать фактическую толщину металла. У внешне одинаковых изделий она может различаться, что заметно влияет на поведение конструкции.

Тонкостенный оцинкованный профиль

Для лёгких сборных теплиц используются оцинкованные профили сложной формы. За счёт изгибов, рёбер и отбортовок производители стараются повысить их жёсткость без значительного увеличения массы.

Главное преимущество оцинкованного профиля — защита стали слоем цинка. Он замедляет коррозию и позволяет отказаться от регулярного окрашивания большей части поверхности.

Такие конструкции сравнительно лёгкие, что удобно при перевозке и сборке.

Однако малая масса сама по себе не говорит о прочности. У тонкостенного профиля многое зависит от его геометрии и общей схемы каркаса. Открытое сечение обычно хуже сопротивляется скручиванию, чем замкнутая труба.

Тонкие элементы также чувствительнее к местному смятию в точках крепления.

Для небольшой сезонной теплицы это может быть приемлемым решением. Для конструкции, которая должна оставаться собранной зимой в районе со значительными снеговыми нагрузками, характеристики каркаса требуют особенно внимательной оценки.

Открытые С- и П-образные профили

С-образные и П-образные элементы используются благодаря небольшой массе и удобству соединения.

Их жёсткость в разных направлениях неодинакова. При изгибе или скручивании открытый профиль может вести себя заметно хуже замкнутого.

Преимущества таких элементов:

• небольшой вес;
• доступность;
• удобство механического крепления;
• возможность оцинкованного исполнения;
• простота изготовления сложных сборных конструкций.

К ограничениям относятся чувствительность к скручиванию и необходимость грамотного расположения профиля относительно нагрузки.

Если каркас собран из открытых элементов, большую роль играют связи между ними. Даже достаточно жёсткий отдельный профиль не гарантирует устойчивости всей теплицы.

Подходит ли металлический уголок

Стальной уголок способен выдерживать значительные нагрузки и удобен для прямоугольных рам. Раньше он нередко использовался для теплиц с плоскими или скатными поверхностями.

Для современных арочных конструкций уголок менее удобен. Его сложно использовать для плавных дуг, а открытая форма сечения обладает ограниченной устойчивостью к скручиванию.

Есть ещё одна практическая особенность: острые рёбра металлического уголка требуют внимательного отношения к примыканию покрытия. При неправильной конструкции они могут создавать локальную нагрузку на поликарбонат или плёнку.

Для отдельных элементов основания или рам уголок применять можно, но считать его универсальной заменой профильной трубе не стоит.

Оцинкованный или окрашенный металл

Коррозионная стойкость особенно важна для теплицы. Внутри регулярно возникает повышенная влажность, на металле может образовываться конденсат, а наружная часть конструкции подвергается воздействию осадков.

Оцинкованный металл

Цинковое покрытие защищает сталь от непосредственного контакта с окружающей средой. При качественном покрытии срок службы каркаса заметно увеличивается.

Слабые места появляются там, где защитный слой повреждён. Это могут быть отверстия, резы и участки интенсивного механического воздействия.

Если оцинкованные элементы соединяются сваркой, покрытие около зоны нагрева также повреждается и требует восстановления подходящим способом.

Окрашенная сталь

Профильная труба из обычной стали часто защищается грунтом и краской.

Качество такой защиты зависит от подготовки поверхности. Ржавчина, окалина, грязь и плохое обезжиривание уменьшают долговечность покрытия.

Окрашенный каркас требует периодического осмотра. Повреждения слоя краски желательно устранять до появления выраженной коррозии.

Главное преимущество окрашенной профильной трубы заключается не в самой краске, а в возможности использовать жёсткое замкнутое сечение с подходящими характеристиками.

Что важнее: профиль или расстояние между дугами

Даже хороший металлический профиль может оказаться недостаточно жёстким, если несущие элементы расположены слишком далеко друг от друга.

На работу теплицы влияют одновременно:

• сечение профиля;
• шаг дуг или рам;
• форма кровли;
• количество продольных связей;
• длина теплицы;
• наличие раскосов;
• способ крепления каркаса к основанию.

Уменьшение расстояния между несущими элементами сокращает пролёт покрытия и распределяет нагрузку между большим количеством рам.

Но нельзя просто компенсировать слабый профиль большим числом дуг без оценки всей схемы. Соединения и продольные элементы тоже должны передавать нагрузку.

Как форма теплицы связана с выбором профиля

Арочная, каплевидная и двускатная теплицы предъявляют разные требования к каркасу.

Арочная теплица

Дуга хорошо распределяет нагрузку при условии достаточной жёсткости и правильной формы. Для арок часто используется профильная труба, которую изгибают по заданному радиусу.

Профиль должен сохранять форму после гибки. Слишком тонкая стенка может деформироваться, а чрезмерно крупное сечение усложняет формование.

Каплевидная форма

Заострённая верхняя часть способствует сходу снега, однако это не означает, что каркас можно делать из любого тонкого металла. Снег может задерживаться на отдельных участках, особенно при оттепелях и последующем замерзании.

Значение имеют не только очертания кровли, но и расстояние между несущими дугами.

Двускатная теплица

Такой каркас состоит из более прямолинейных элементов. Для стоек, стропильных частей и рам удобно применять квадратный или прямоугольный профиль.

В местах соединения скатов возникают концентрированные нагрузки, поэтому важны качество узлов и жёсткость всей рамы.

Почему снеговая нагрузка имеет решающее значение

Для теплицы, которая остаётся на участке зимой, снег часто становится одной из самых серьёзных нагрузок.

Вес снежного покрова сильно зависит от его состояния. Свежий рыхлый снег и плотный влажный слой оказывают на конструкцию совершенно разное давление.

Особенно неблагоприятны циклы оттепели и заморозков. Снег уплотняется, частично тает, затем замерзает. На кровле может формироваться тяжёлый слой.

Поэтому нельзя определять подходящий профиль только по внешнему виду теплицы или совету, который не учитывает региональные условия.

При оценке зимнего каркаса учитывают:

• характерную снеговую нагрузку для местности;
• форму кровли;
• возможность накопления снега;
• размеры теплицы;
• шаг несущих элементов;
• расчётные характеристики профиля.

Если теплица должна гарантированно работать под существенной зимней нагрузкой, параметры каркаса определяют расчётом, а не подбором «на глаз».

Ветровая нагрузка и пространственная жёсткость

Ветер способен не только давить на боковую поверхность теплицы. Порывы создают сложные переменные нагрузки и могут стремиться сдвинуть, перекосить или приподнять конструкцию.

Поэтому для ветроустойчивости важен не просто толстый металл.

Большое значение имеют:

• жёсткое основание;
• надёжное крепление каркаса;
• поперечные связи;
• продольные элементы;
• раскосы;
• устойчивость дверных и торцевых рам.

Слабая пространственная схема может деформироваться даже при достаточно прочных отдельных дугах.

Особенно чувствительны к перекосу длинные теплицы. Чем больше длина конструкции, тем заметнее роль продольных связей.

Профиль для теплицы из поликарбоната

Поликарбонат относительно лёгкий, поэтому иногда возникает впечатление, что мощный каркас ему не требуется. Вес покрытия действительно невелик, но основные нагрузки на теплицу обычно создаёт не поликарбонат.

Каркас должен воспринимать снег и ветер, а также поддерживать листы так, чтобы они не получали чрезмерных прогибов.

При выборе профиля для поликарбонатной теплицы учитывают:

• размеры и форму конструкции;
• расположение опор под листами;
• шаг дуг;
• способ соединения листов;
• зимнюю эксплуатацию;
• ветровые условия на участке.

Жёсткий каркас полезен и для самого покрытия. При сильных деформациях металлической основы поликарбонат испытывает дополнительные напряжения около креплений и соединительных элементов.

Можно ли сделать весь каркас из одного профиля

Для небольшой теплицы единое сечение иногда действительно удобно. Такой подход упрощает закупку материала и изготовление деталей.

У более крупной конструкции нагрузки на разные элементы неодинаковы. Основание, стойки, дуги, перемычки и продольные связи выполняют разные функции.

Использование одинакового массивного профиля повсюду может привести к лишнему расходу металла. Применение слишком лёгкого профиля во всех элементах создаёт противоположную проблему — недостаточную жёсткость наиболее нагруженных участков.

Рациональный каркас может сочетать несколько сечений, если их выбор подтверждён конструктивной схемой.

Какие характеристики сравнивать перед выбором

При сравнении вариантов полезно смотреть не на один параметр, а на совокупность свойств.

Имеют значение:

• тип сечения — закрытое или открытое;
• наружный размер профиля;
• фактическая толщина металла;
• качество стали;
• наличие оцинковки или другого покрытия;
• способность элемента сопротивляться изгибу;
• устойчивость к скручиванию;
• качество соединений;
• расстояние между несущими элементами;
• общая геометрия каркаса.

Цена погонного метра показывает только часть картины. Более дешёвый профиль может потребовать большего количества опор и связей. Более тяжёлый вариант иногда повышает стоимость основания и усложняет изготовление конструкции.

Какой профиль в итоге предпочтительнее

Для жёсткого каркаса теплицы одним из наиболее универсальных вариантов остаётся стальная квадратная или прямоугольная профильная труба. Замкнутое сечение хорошо сопротивляется изгибу и скручиванию, подходит для рам, стоек и дуг и позволяет создавать прочные пространственные конструкции.

Оцинкованный тонкостенный профиль имеет преимущества, когда важны небольшой вес, заводская защита от коррозии и простая сборка. Его надёжность сильнее зависит от формы сечения, количества связей и конструкции каркаса в целом.

Квадратная труба удобна для элементов, которые работают в нескольких направлениях. Прямоугольная может быть эффективнее при правильно выбранной ориентации относительно основной нагрузки. Открытые С- и П-образные профили позволяют сделать лёгкую конструкцию, но обычно более чувствительны к скручиванию и местным деформациям.

Выбирать профиль для теплицы только по условному размеру вроде «маленький», «средний» или «усиленный» не стоит. Две трубы одинакового наружного размера могут иметь разную толщину стенки, а две теплицы из одного и того же металла — совершенно разную устойчивость из-за шага дуг и количества связей.

Для сезонной небольшой теплицы требования к каркасу могут быть относительно умеренными. Если конструкция остаётся под открытым небом круглый год, имеет большую длину или находится в районе с заметными снеговыми и ветровыми нагрузками, профиль необходимо рассматривать как часть всей несущей системы. Самый надёжный выбор в таком случае определяется не только формой и толщиной металла, но и расчётной схемой каркаса, расположением опор и условиями эксплуатации.
