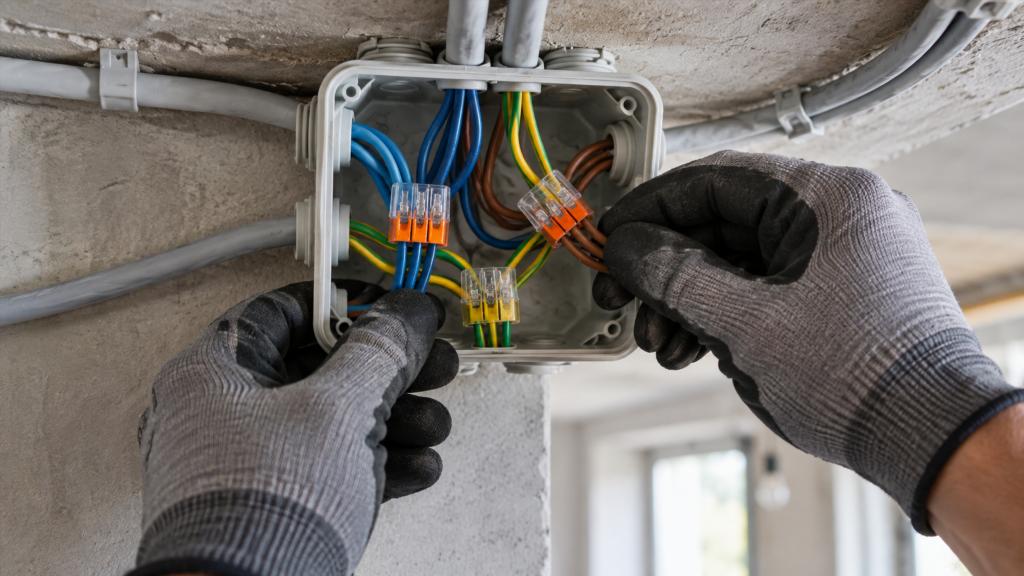

Разводка проводов в распаячной коробке: как устроены соединения и чем отличаются основные варианты

Распаячная коробка используется как точка, в которой отдельные участки электропроводки соединяются и распределяются по разным направлениям. Внутри нее могут сходиться питающий кабель, линии к розеткам, выключателям, светильникам и другим потребителям. Снаружи коробка выглядит как сравнительно простой элемент, но именно качество и логика соединений внутри нее во многом определяют надежность участка электрической сети.

Под словом «разводка» обычно понимают не просто физическое размещение нескольких проводов в коробке, а схему их электрического соединения. Одни жилы объединяются между собой, другие проходят через выключатель или другой коммутационный аппарат, третьи должны оставаться раздельными. Ошибка в назначении хотя бы одного проводника способна привести к неправильной работе оборудования, срабатыванию защитных устройств, перегреву соединения или появлению опасного напряжения там, где его быть не должно.

По этой причине распаячную коробку стоит рассматривать не как место для произвольного соединения кабелей, а как узел электрической системы с заранее определенной логикой.

Зачем нужна распаячная коробка

Основная функция коробки — разместить соединения проводников в доступном и защищенном месте. Это позволяет распределить одну питающую линию между несколькими ответвлениями и при необходимости получить доступ к соединениям для осмотра или диагностики.

Через коробку могут быть организованы:

• ответвления к нескольким розеткам;
• соединения линии освещения;
• подключение выключателя;
• распределение защитного проводника;
• переход между отдельными участками кабеля;
• объединение нескольких линий одного назначения.

При этом наличие коробки само по себе не означает, что все находящиеся в ней проводники должны соединяться друг с другом. Каждая жила имеет свое назначение, а схема зависит от того, какое оборудование подключено к конкретному узлу.

В современной проводке встречаются и решения без большого количества распределительных коробок, например разводка непосредственно через глубокие подрозетники или отдельные кабельные линии от электрического щита. Тем не менее классическая схема с распаячными коробками остается распространенной благодаря понятной структуре и возможности локализовать соединения.

Какие проводники обычно встречаются внутри коробки

В обычной однофазной бытовой сети кабели содержат несколько жил с разными функциями. Наиболее привычная структура включает фазный, нейтральный и защитный проводники.

Фазный проводник участвует в передаче питания потребителю. Именно его обычно коммутируют выключателями в осветительных цепях.

Нейтральный проводник служит рабочей частью электрической цепи и соединяется с соответствующими клеммами оборудования.

Защитный проводник предназначен для защитного заземления доступных проводящих частей оборудования. Его нельзя воспринимать как резервную жилу для произвольного использования.

Цвет изоляции помогает идентифицировать назначение жил, однако полагаться исключительно на цвет при работе с существующей проводкой нельзя. В старых зданиях, после переделок или неквалифицированного ремонта маркировка может не соответствовать современным правилам. Назначение проводников в таких случаях определяют по схеме и измерениям.

Как выглядит обычное распределение линии

Самый простой вариант разводки возникает, когда питающий кабель приходит в коробку и от нее уходят несколько кабелей к потребителям одной группы.

Электрическая логика здесь заключается в объединении проводников одинакового назначения. Фазная жила питания соединяется с фазными проводниками отходящих линий, нейтральная — с нейтральными, защитная — с защитными.

Визуально внутри коробки получается несколько отдельных групп соединений. Они электрически изолированы друг от друга и размещаются так, чтобы не возникало механического натяжения и случайного контакта между открытыми токоведущими частями.

Такая схема может использоваться, например, при распределении линии между несколькими точками одной электрической группы. Конкретное число ответвлений зависит от проекта, расчетной нагрузки, характеристик кабеля и защитных аппаратов.

Разводка розеточной линии через коробку

В розеточной сети коробка обычно выполняет функцию распределительного узла. Питающий кабель приходит в нее, после чего линия может расходиться к нескольким розеточным точкам.

Каждая розетка должна получить необходимые рабочие и защитные проводники. Поэтому внутри коробки образуются группы соединений соответствующих жил.

При такой разводке важно не только само электрическое соответствие проводов. Большое значение имеет количество соединяемых проводников и возможность выбранного соединительного элемента надежно работать с их сечением и материалом.

Попытка разместить слишком много соединений в небольшой коробке ухудшает ситуацию сразу по нескольким причинам. Проводники приходится резко изгибать, соединения испытывают механическое давление, а осмотр узла становится затруднен.

Коробка должна оставаться достаточно просторной, чтобы кабели входили без чрезмерного натяжения, а места соединений не были буквально втиснуты между крышкой и стенками.

Разводка освещения отличается от розеточной

В цепях освещения внутри коробки появляется дополнительная логика, связанная с выключателем.

Обычный выключатель не просто соединяется параллельно со светильником. Его задача — разрывать и замыкать определенный проводник цепи. Поэтому часть жил внутри распределительной коробки объединяется напрямую, а часть формирует цепь управления светильником.

Упрощенно в такой системе присутствуют:

• питание, приходящее в коробку;
• кабель к светильнику;
• кабель к выключателю;
• отдельные соединения рабочих проводников;
• защитные проводники, если они предусмотрены конструкцией линии и оборудования.

Именно осветительные коробки часто выглядят сложнее розеточных. Несколько одинаковых по внешнему виду жил могут выполнять совершенно разные функции, поэтому разбирать существующий узел без предварительной идентификации проводников рискованно.

Что меняется при двухклавишном выключателе

Если светильник имеет две отдельно управляемые группы ламп, внутри коробки становится больше коммутируемых проводников.

Каждая клавиша выключателя управляет своей группой освещения. Для этого между коробкой, выключателем и светильником должны существовать соответствующие проводники.

Такой узел нельзя рассматривать как обычное параллельное соединение трех кабелей. Здесь присутствуют отдельные управляемые цепи, которые должны оставаться электрически раздельными.

При ошибочном объединении жил две группы освещения могут начать включаться одновременно, одна клавиша перестанет работать либо возникнет короткое замыкание.

Похожая ситуация возникает при подключении нескольких независимых светильников из одной коробки. Чем больше управляемых цепей сходится в одном месте, тем важнее четкая маркировка кабелей и наличие понятной схемы.

Проходные и перекрестные выключатели

Системы управления освещением из двух или нескольких мест отличаются от обычной схемы выключателя значительно сильнее.

В них между коммутационными аппаратами используются дополнительные проводники, по которым переключаются электрические цепи. В распределительной коробке при этом может оказаться заметно больше соединений.

По внешнему виду такой узел бывает трудно отличить от обычной разводки, особенно если все кабели уже заведены в стену и отсутствует маркировка.

Попытка восстановить логику только по расположению проводов внутри коробки часто приводит к ошибкам. Для таких цепей особенно полезны монтажная документация, маркировка и электрическая проверка назначения каждой жилы.

Соединение нескольких коробок

В квартире или доме обычно используется не одна распаячная коробка, а целая система распределительных точек.

Одна коробка может получать питание от щита и передавать его следующей. От каждой точки при этом отходят собственные ответвления.

Такое построение создает древовидную структуру сети. Ее преимущество заключается в сравнительно понятном распределении кабелей, если коробки доступны и подписаны.

Недостаток проявляется при большом количестве промежуточных соединений. Каждый дополнительный контакт становится потенциальным местом неисправности. Особенно это заметно в старой проводке, где соединения со временем могут ослабляться, окисляться или перегреваться.

Современное проектирование обычно стремится избегать неоправданного количества соединительных узлов.

Чем соединяют провода внутри коробки

Само расположение проводников определяет схему, а надежность контакта зависит от способа их соединения.

В бытовых сетях применяются разные решения:

• винтовые и пружинные клеммные соединители;
• опрессовка;
• сварные соединения;
• другие соединительные системы, рассчитанные на конкретный тип проводников.

У каждого способа есть требования к материалу жил, их количеству, сечению и условиям эксплуатации.

Главная задача соединения — обеспечить стабильный электрический контакт с низким переходным сопротивлением. Если площадь контакта недостаточна или соединение постепенно ослабевает, участок начинает нагреваться.

Перегрев особенно опасен тем, что может долго оставаться незаметным. Коробка закрыта крышкой, а иногда дополнительно скрыта отделкой. Внешние признаки появляются уже после изменения цвета изоляции, деформации соединителя или повреждения проводника.

Почему простая скрутка вызывает вопросы

Исторически в бытовой электропроводке широко применялись простые скрутки проводов. Их можно встретить во множестве старых квартир и домов.

Проблема заключается в том, что механическое скручивание само по себе не всегда обеспечивает стабильный контакт на протяжении всего срока эксплуатации. Проводники испытывают температурные циклы, металл меняет свои свойства в месте контакта, а качество соединения сильно зависит от исполнения.

Особую сложность представляют старые коробки, где скрутки закрыты несколькими слоями изоляционного материала и перемешаны между собой. Даже если сеть продолжает работать, состояние таких соединений невозможно надежно оценить только визуально снаружи.

При реконструкции электропроводки способ соединения выбирают с учетом действующих требований, материала жил и характеристик конкретной соединительной системы.

Медь и алюминий в одной коробке

В старых домах нередко встречаются алюминиевые проводники, тогда как новые участки проводки чаще выполняются медным кабелем.

Прямое соединение разнородных металлов требует особого внимания. Медь и алюминий отличаются физическими свойствами, а непосредственный контакт может создавать условия для ухудшения соединения.

Проблема становится заметнее при нагревании и охлаждении проводников. Материалы по-разному изменяют размеры, что способно повлиять на стабильность контакта.

Поэтому переход между алюминиевой и медной проводкой рассматривают как отдельную техническую задачу. Для него используют решения, специально рассчитанные на совместную работу с соответствующими материалами.

Почему нельзя объединять нейтральные проводники разных групп произвольно

В щите электропроводка может быть разделена на несколько линий с отдельными автоматическими выключателями и устройствами защитного отключения.

В такой системе нельзя считать все нейтральные проводники полностью взаимозаменяемыми только потому, что они имеют одинаковое назначение.

Если нейтрали разных защищаемых групп ошибочно объединены после устройств дифференциальной защиты, система может работать неправильно. Возможны ложные срабатывания или нарушение расчетной логики защиты.

Эта ошибка особенно часто обнаруживается после частичного ремонта, когда в существующую коробку добавляется новая линия, но первоначальная схема проводки неизвестна.

При модернизации старых сетей важно понимать, от какого защитного аппарата питается каждый кабель.

Защитный проводник нельзя использовать как рабочий

Защитная жила выполняет самостоятельную функцию и должна сохранять электрическую непрерывность на всем участке сети, где она предусмотрена.

Использовать ее вместо фазного или нейтрального проводника недопустимо. Нельзя также считать отсутствие видимого напряжения доказательством того, что неизвестная жила является защитной.

Особенно опасна ситуация, когда при старой или переделанной проводке цвет жил используется не по назначению. Зеленовато-желтый провод может оказаться подключенным неправильно предыдущим владельцем или мастером.

При диагностике назначение проводника должно подтверждаться электрически, а не только визуально.

Какие ошибки встречаются при разводке коробок

Часть проблем связана не со сложностью схемы, а с качеством организации узла.

Распространенные недостатки выглядят так:

• соединения разных цепей не маркированы;
• кабели невозможно определить после закрытия отделки;
• в маленькой коробке размещено слишком много соединителей;
• жилы сильно натянуты или резко перегнуты;
• соединения выполнены разными несовместимыми способами;
• повреждена изоляция возле места соединения;
• смешаны проводники разных электрических групп;
• коробка закрыта отделкой и потеряла доступность.

Даже аккуратно выглядящая коробка не обязательно электрически собрана правильно. Внешняя организация помогает обслуживанию, но не заменяет корректной схемы.

Почему важно оставлять доступ к коробке

Распределительный узел относится к местам, которые потенциально могут потребовать проверки.

Если коробка полностью замурована или скрыта под несъемной отделкой, поиск неисправности значительно усложняется. При исчезновении питания в части помещения приходится определять местоположение соединения косвенными методами или вскрывать отделку.

Доступная крышка позволяет проверить состояние соединений и выполнить электрические измерения без разрушения стены.

По этой причине при ремонте важно заранее понимать, где располагаются распределительные точки. Их часто размещают в верхней части стены или в других местах, согласованных с общей трассировкой кабелей.

Нужно ли делать отдельную коробку для каждой комнаты

Единого универсального решения здесь нет.

Количество распределительных коробок зависит от структуры электропроводки. Возможна одна коробка на помещение, несколько коробок для разных групп или схема, где отдельные коробки почти не используются.

На выбор влияют:

• количество электрических точек;
• разделение сети на группы;
• способ прокладки кабелей;
• тип выключателей;
• наличие нескольких сценариев освещения;
• доступность соединений;
• объем свободного пространства в коробке.

Излишнее укрупнение узла может привести к десяткам проводников в одной точке. Чрезмерное дробление увеличивает количество соединений. Проект должен находить разумный баланс между этими крайностями.

Распаячная коробка или соединения в подрозетниках

В современной электропроводке встречаются обе схемы.

Классическая разводка через коробки концентрирует соединения в отдельных точках. Это удобно для диагностики, если коробки доступны.

Соединения в глубоких подрозетниках позволяют уменьшить количество отдельных крышек на стенах. При этом пространство внутри установочных коробок ограничено, а качество укладки проводников приобретает еще большее значение.

Есть и лучевая разводка, при которой отдельные линии или участки прокладываются непосредственно от электрического щита. Она позволяет уменьшить количество промежуточных соединений, но требует больше кабеля и пространства в щите.

Нельзя назвать один вариант подходящим для всех домов. Структура сети выбирается вместе с архитектурой электроснабжения помещения.

Как понять назначение проводов в старой коробке

Старые распределительные коробки нередко оказываются самой сложной частью электропроводки. Цвета проводов могут не соответствовать современным обозначениям, часть кабелей могла быть добавлена позже, а исходная схема часто отсутствует.

По внешнему виду определить назначение каждой жилы надежно нельзя.

Один кабель может уходить к выключателю, другой — к розетке, третий — в следующую распределительную коробку. При этом одинаковые по цвету жилы способны выполнять разные функции.

Профессиональная диагностика строится на определении трасс, электрических измерениях и восстановлении фактической схемы. Простое копирование расположения старых скруток не гарантирует правильного результата, особенно если прежняя проводка уже содержала ошибки.

Признаки проблем с соединениями

Неисправность внутри распаячной коробки может проявляться по-разному.

Насторожить должны:

• периодическое исчезновение питания;
• мерцание освещения;
• нестабильная работа розеток;
• нагрев стены возле коробки;
• запах перегретой изоляции;
• потрескивание;
• изменение цвета пластика или изоляции;
• повторяющееся срабатывание защитных аппаратов.

Такие признаки нельзя считать нормальным свойством старой проводки. Они могут указывать на поврежденное или ослабленное соединение.

Особенно опасны нагрев, запах гари и следы оплавления. Эксплуатацию проблемного участка в такой ситуации продолжать не следует до проверки специалистом.

Как должна выглядеть хорошо организованная разводка

Качественно собранная коробка отличается не декоративной аккуратностью, а понятной структурой.

Кабели входят без чрезмерного натяжения, группы соединений различимы, изоляция не повреждена, соединительные элементы соответствуют типу и количеству проводников. Желательно, чтобы кабели и отдельные цепи были маркированы.

Внутри должно оставаться достаточно пространства для размещения соединений без сильного сдавливания. Крышка закрывается свободно, а сама коробка сохраняет доступность.

Хорошая организация особенно ценна через несколько лет после монтажа. Электрику, который открывает коробку для диагностики, не приходится угадывать, куда ведет каждый кабель и почему две одинаковые жилы соединены по-разному.

Главное о разводке в распаячной коробке

Разводка внутри распаячной коробки зависит от назначения электрической линии. Для розеток это чаще распределение питания между несколькими точками, для освещения добавляются цепи выключателей, а системы управления светом из нескольких мест могут иметь еще более сложную структуру.

Внутри одной коробки могут находиться фазные, нейтральные, защитные и коммутируемые проводники, но объединяются они не по внешнему сходству, а по электрической схеме.

Надежность узла определяется сразу несколькими условиями: правильным назначением проводников, подходящим способом соединения, достаточным пространством внутри коробки, отсутствием механического натяжения и сохранением доступа к соединениям.

Особую осторожность требуют старые сети, переходы между медью и алюминием, несколько электрических групп в одной коробке и цепи с дифференциальной защитой. В таких случаях попытка восстановить разводку исключительно по цвету или расположению проводов может привести к ошибке.

Распаячная коробка остается сравнительно небольшим элементом электропроводки, но именно в ней часто сосредоточено сразу несколько важных соединений. Чем понятнее организована схема и чем надежнее выполнены контакты, тем проще обслуживание и тем меньше вероятность скрытых проблем в электрической сети.
