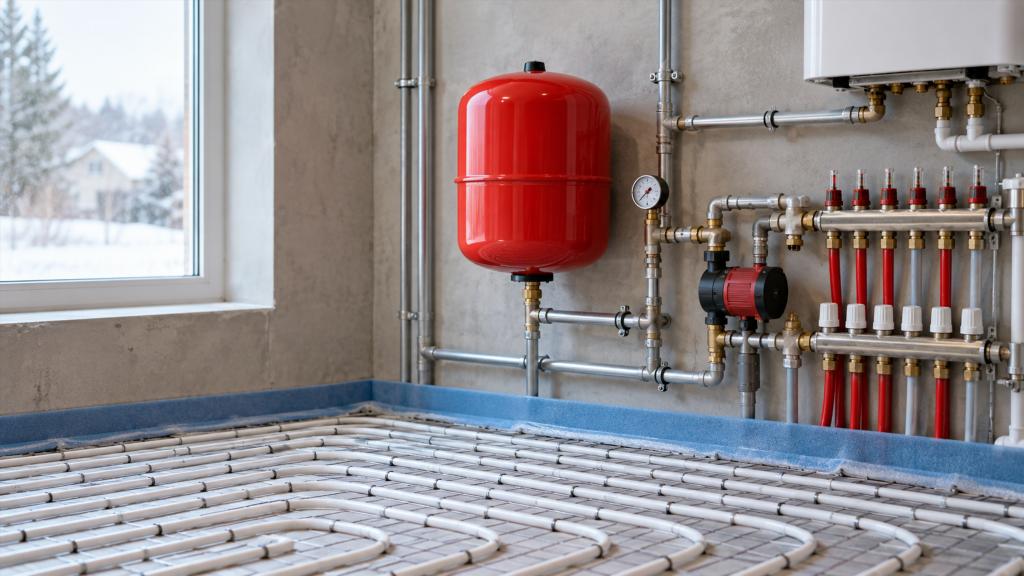

Как подбирают расширительный бак для тёплого пола и от чего зависит его объём

Водяной тёплый пол представляет собой замкнутую отопительную систему, в которой теплоноситель постоянно меняет температуру. При нагреве жидкость расширяется, а при охлаждении уменьшается в объёме. Если системе некуда принять этот дополнительный объём, давление начинает заметно изменяться. Для компенсации температурного расширения и используется расширительный бак.

Сам по себе тёплый пол не требует какого-то специального вида расширительного бака. Обычно применяют мембранные баки, рассчитанные на работу в закрытых системах отопления. Гораздо важнее другое: соответствует ли бак общему объёму теплоносителя, температурному режиму, рабочему давлению и устройству всей системы.

Зачем расширительный бак нужен тёплому полу

В трубах водяного тёплого пола находится значительное количество теплоносителя. Кроме самих контуров, жидкость может находиться в коллекторе, подводящих трубопроводах, котле, теплообменнике, гидравлическом разделителе, буферной ёмкости и других элементах отопления.

При нагреве объём жидкости увеличивается. Трубопроводы практически не способны компенсировать такое расширение за счёт собственной деформации. Если бы в закрытой системе отсутствовал компенсирующий объём, даже сравнительно небольшое изменение количества теплоносителя сопровождалось бы ростом давления.

Мембранный расширительный бак создаёт резервное пространство. Его внутренняя полость разделена эластичной мембраной. С одной стороны находится теплоноситель, с другой — газовая среда. При расширении жидкости часть теплоносителя поступает в бак, мембрана смещается, а газ сжимается. После охлаждения процесс происходит в обратном направлении.

За счёт этого бак помогает:

• сглаживать изменения давления при нагреве и охлаждении;
• уменьшать вероятность частого срабатывания предохранительной арматуры;
• поддерживать более стабильный гидравлический режим;
• компенсировать естественное изменение объёма теплоносителя;
• снижать нагрузку на соединения, арматуру и другие элементы системы.

Расширительный бак при этом не является средством устранения любых проблем с давлением. Скачки могут быть связаны с неисправностью самого бака, неправильным заполнением системы, проблемами с подпиткой, предохранительной арматурой или другими компонентами.

Нужен ли отдельный бак именно для тёплого пола

Ответ зависит от того, является ли тёплый пол самостоятельной системой или частью общего отопительного контура.

Тёплый пол вместе с радиаторным отоплением

Если радиаторы и напольные контуры относятся к одной закрытой системе и гидравлически связаны между собой, общий расширительный бак обычно работает со всем объёмом теплоносителя сразу.

В таком случае само наличие тёплого пола ещё не означает, что рядом с коллектором обязательно должен появиться второй бак. Важнее проверить, достаточно ли существующего бака после увеличения общего количества теплоносителя.

Такая ситуация часто возникает при реконструкции отопления. В доме уже есть котёл и радиаторы, а позднее добавляются несколько контуров водяного пола. Объём системы возрастает, а установленный ранее бак остаётся прежним. Если его запас был небольшим, после модернизации его вместимости может оказаться недостаточно.

Автономный контур тёплого пола

Отдельный расширительный бак рассматривают, когда контур напольного отопления гидравлически отделён от остальной системы. Например, между источником тепла и тёплым полом может находиться теплообменник, из-за которого образуются два самостоятельных замкнутых контура.

Каждый такой контур должен иметь возможность компенсировать расширение находящегося именно в нём теплоносителя.

Само наличие отдельного циркуляционного насоса или смесительного узла ещё не обязательно означает полную гидравлическую независимость. Оценивать нужно схему в целом: может ли теплоноситель свободно сообщаться с той частью системы, где находится существующий расширительный бак.

От чего зависит требуемый объём расширительного бака

Выбирать бак только по площади помещений неправильно. Площадь пола может косвенно влиять на протяжённость труб, однако сама по себе она не показывает, сколько теплоносителя находится в системе и насколько изменится его объём при нагреве.

Общий объём теплоносителя

Это один из главных параметров. Чем больше жидкости находится в закрытом контуре, тем больший дополнительный объём образуется при её нагреве.

В общую оценку входят не только трубы, уложенные в полу. Учитываются все гидравлически связанные элементы:

• контуры напольного отопления;
• коллекторы;
• подающие и обратные магистрали;
• котёл или теплообменник;
• радиаторы, если они относятся к той же системе;
• гидравлические разделители;
• буферные и другие ёмкости, если они включены в тот же закрытый контур.

У напольного отопления протяжённость труб может быть большой, поэтому его вклад в суммарное количество теплоносителя бывает заметным даже при сравнительно невысокой температуре работы.

Температурный диапазон

Жидкость расширяется тем сильнее, чем больше разница между её холодным и нагретым состоянием. Тёплый пол обычно работает при более низкой температуре теплоносителя, чем традиционная высокотемпературная радиаторная система. Это уменьшает температурное расширение, но не отменяет его.

Имеет значение не только обычная рабочая температура пола. Если тёплый пол входит в общую отопительную систему, параметры расширительного бака оценивают с учётом условий всего соответствующего контура.

Нельзя автоматически считать, что низкая температура поверхности пола позволяет установить минимальный бак. Температура покрытия и температура теплоносителя — разные параметры, а вместимость бака связана прежде всего с поведением жидкости внутри гидравлической системы.

Вид теплоносителя

В системе может находиться вода либо незамерзающая жидкость, допускаемая производителями соответствующего отопительного оборудования.

Разные жидкости неодинаково изменяют объём при нагреве. Поэтому бак, подходящий для системы определённого объёма с водой, не всегда обеспечивает тот же запас при использовании другого теплоносителя.

Важно учитывать и совместимость мембраны бака с применяемой жидкостью. Назначение бака должно соответствовать отопительной системе, а не, например, системе холодного водоснабжения.

Давление в системе

Эффективно использовать весь геометрический объём расширительного бака невозможно. Часть пространства занята газом, а положение мембраны зависит от давления.

На фактически доступный для компенсации объём влияют:

• исходное давление газовой стороны;
• давление заполненной холодной системы;
• допустимый верхний предел давления;
• характеристики предохранительной арматуры;
• расположение элементов по высоте.

По этой причине условный бак на определённое количество литров не способен принять такое же количество дополнительного теплоносителя. Номинальный объём корпуса и полезный компенсационный объём — не одно и то же.

Почему нельзя просто ориентироваться на объём встроенного бака котла

Многие настенные отопительные котлы уже имеют расширительный бак. Иногда его действительно достаточно для всей домашней системы, но наличие встроенного бака само по себе ничего не говорит о его достаточности после подключения тёплого пола.

Производитель оборудования рассчитывает встроенный бак на определённые условия эксплуатации и некоторый допустимый объём отопительного контура. Реальная система дома может заметно отличаться.

Количество теплоносителя увеличивают длинные трубопроводы, несколько этажей отопления, дополнительные радиаторы, многочисленные контуры пола, гидравлический разделитель и другие компоненты.

Если существующая система была близка к пределу возможностей встроенного бака, расширение отопления может изменить её поведение. При этом решение не обязательно сводится к замене встроенного элемента: в некоторых схемах предусматривается дополнительный внешний бак, работающий совместно с имеющимся.

Что происходит, если бак слишком маленький

Недостаточная вместимость особенно хорошо проявляется при изменении температуры.

Пока система холодная, давление может выглядеть совершенно нормальным. По мере нагрева теплоноситель расширяется, свободный компенсационный объём быстро заканчивается, после чего давление начинает расти значительно интенсивнее.

На проблему могут указывать:

• большая разница давления между холодным и нагретым состоянием;
• приближение давления к предельным значениям оборудования;
• периодическое срабатывание предохранительного клапана;
• необходимость повторной подпитки после сброса теплоносителя;
• повторяющиеся циклы роста давления при нагреве и его заметного падения после охлаждения.

Похожие признаки появляются и при неисправном расширительном баке. Например, полезный объём резко уменьшается при неправильном давлении в газовой полости или повреждении мембраны. Поэтому по одному симптому нельзя утверждать, что корпус бака просто слишком мал.

Может ли расширительный бак быть слишком большим

Увеличенный бак обычно менее проблематичен, чем недостаточный, если он соответствует типу системы и правильно согласован с её рабочими параметрами.

Однако устанавливать максимально крупную модель без оценки условий тоже нет особого смысла. Она занимает больше места, увеличивает стоимость системы и не устраняет ошибки в настройке давления или неисправности других компонентов.

Главная задача состоит не в поиске минимального или максимального бака, а в обеспечении достаточного компенсационного объёма в предусмотренном диапазоне работы.

Почему важен не только размер, но и состояние бака

Даже правильно подобранный бак не выполняет свою функцию автоматически на протяжении всего срока эксплуатации. Его работа зависит от состояния мембраны и газовой части.

При проблемах с баком поведение системы может напоминать ситуацию, когда его объём изначально выбран неправильно.

Потеря давления в газовой полости

Газовая часть должна создавать условия, при которых мембрана способна перемещаться в требуемом диапазоне. Если параметры существенно отклоняются от предусмотренных, полезная вместимость меняется.

При определённых состояниях бак может быть практически заполнен теплоносителем уже в холодной системе. Тогда при последующем нагреве ему почти нечего компенсировать.

Повреждение мембраны

Если мембрана теряет герметичность, нормального разделения жидкой и газовой среды не остаётся. Такой бак уже не способен работать так, как предусмотрено его конструкцией.

Диагностика должна учитывать конкретное исполнение оборудования. У некоторых баков мембрана заменяемая, у других конструкция предполагает замену всего узла.

Где расширительный бак работает наиболее эффективно

Для корректной работы имеет значение не декоративно удобное место, а гидравлическая связь с системой.

Расширительный бак должен оставаться связанным с тем объёмом теплоносителя, расширение которого он компенсирует. Между ним и системой не должно возникать случайного отсечения в обычном рабочем режиме.

Особое значение имеет взаимное расположение бака и циркуляционного оборудования. От точки подключения расширительного бака зависит распределение давления при работе насоса, поэтому проектирование отопительного контура не сводится к поиску любого свободного места рядом с коллектором.

Коллекторный шкаф тёплого пола также не является обязательным местом для установки. Бак может располагаться в котельной или другой технической зоне, если это соответствует гидравлической схеме.

Расширительный бак и коллектор тёплого пола выполняют разные задачи

Иногда назначение расширительного бака связывают со смесительным узлом или регулировкой температуры пола. Это разные функции.

Коллектор распределяет теплоноситель по отдельным петлям. Расходомеры, клапаны и приводы помогают управлять расходом. Смесительный узел при соответствующей схеме позволяет получить требуемую температуру подачи. Циркуляционный насос обеспечивает движение теплоносителя.

Расширительный бак не регулирует расход по петлям и не задаёт температуру поверхности пола. Его функция связана прежде всего с изменением объёма теплоносителя и поддержанием допустимого режима давления.

Почему точный объём нельзя определить только по одному параметру

Популярное стремление подобрать расширительный бак по площади дома, мощности котла или количеству контуров даёт лишь приблизительное представление.

Два дома одинаковой площади могут иметь совершенно разные системы. В одном будет несколько коротких петель тёплого пола и компактный настенный котёл. В другом — длинные магистрали, радиаторы, несколько коллекторов, теплообменник и буферная ёмкость.

Для обоснованной оценки нужны как минимум данные о количестве теплоносителя, диапазоне его температуры, типе жидкости и рабочих давлениях. Учитываются также характеристики самого бака и предохранительной группы.

Именно поэтому универсального ответа в формате «для такой площади нужен бак такого объёма» не существует.

Когда особенно стоит проверить существующий бак

Оценка расширительного бака полезна не только при строительстве нового дома. Она актуальна при любом существенном изменении гидравлической системы.

Проверка особенно оправданна, если:

• к существующим радиаторам добавили тёплые полы;
• увеличилась общая длина трубопроводов;
• появился дополнительный коллектор;
• систему разделили теплообменником;
• был заменён теплоноситель;
• после модернизации заметно увеличились перепады давления;
• регулярно срабатывает предохранительный клапан;
• после остывания давление становится слишком низким.

При таких симптомах следует рассматривать всю систему, а не только объём бака. Причиной могут оказаться неисправность подпиточного узла, проблемы с предохранительным клапаном, неправильное исходное давление, утечки или другие дефекты.

Что учитывать при оценке расширительного бака для тёплого пола

Для водяного тёплого пола важен не отдельный «специальный» бак, а правильно работающая система компенсации температурного расширения.

При оценке обращают внимание на несколько связанных характеристик:

• полный объём теплоносителя в гидравлически связанном контуре;
• минимальную и максимальную рабочую температуру жидкости;
• тип применяемого теплоносителя;
• рабочее давление системы;
• параметры газовой полости бака;
• допустимое давление отопительного оборудования;
• наличие встроенного бака в котле;
• гидравлическое разделение отдельных частей отопления;
• фактическое состояние мембраны и самого бака.

Если тёплый пол является частью общей закрытой системы, расширительный бак рассматривают применительно ко всему связанному объёму теплоносителя. Если напольное отопление образует самостоятельный замкнутый контур, его способность компенсировать расширение оценивают отдельно.

Правильно подобранный и исправный бак остаётся малозаметным элементом отопления: давление меняется в допустимых пределах, предохранительная арматура не должна регулярно сбрасывать теплоноситель, а нагрев и охлаждение системы не сопровождаются резкими гидравлическими изменениями. Именно стабильность этих процессов, а не сама номинальная ёмкость корпуса, лучше всего показывает, насколько расширительный бак соответствует системе водяного тёплого пола.
