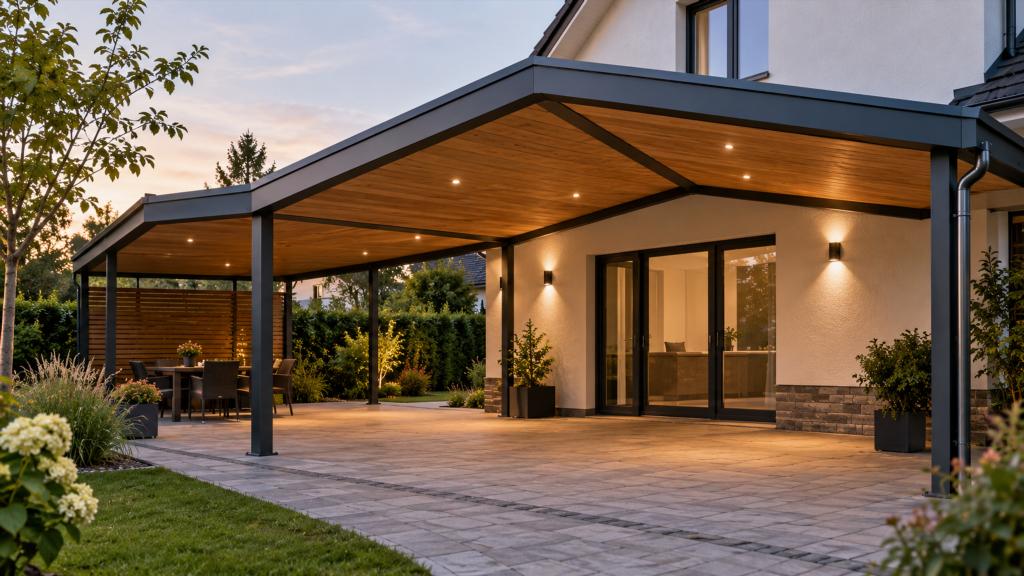

Навес неправильной формы: как устроены каркас, скаты и водоотвод

Навес не всегда удается вписать в простой прямоугольник. Конфигурация участка, расположение дома, существующие дорожки, въезд, терраса, хозяйственные постройки или необходимость обойти угол здания могут привести к тому, что сооружение получает трапециевидный, Г-образный, многоугольный или комбинированный контур. Такая форма сама по себе не является недостатком, но заметно усложняет работу каркаса, устройство кровли и организацию отвода дождевой воды.

Главная особенность навеса неправильной формы заключается в том, что его нельзя рассматривать как обычную прямоугольную конструкцию, у которой одинаковые пролеты, параллельные края и один очевидный уклон. Чем больше изломов и различий в ширине, тем важнее взаимосвязь между формой плана, расположением опор, направлением несущих элементов и геометрией кровли.

Что называют навесом неправильной формы

К этой категории можно отнести конструкции, план которых отличается от обычного прямоугольника или квадрата. Самые распространенные варианты:

• трапециевидные навесы;
• Г-образные конструкции;
• навесы со скошенным внешним краем;
• многоугольные площадки;
• сооружения переменной ширины;
• навесы, огибающие угол дома;
• конструкции, состоящие из нескольких соединенных участков;
• навесы над террасами и площадками сложного контура.

Нестандартным может быть не только план. Иногда сама площадка прямоугольная, но кровля имеет несколько скатов, переломов или участков с разным направлением уклона. Такая конструкция тоже требует решений, характерных для сложной геометрии.

Чем меньше в навесе параллельных линий и повторяющихся элементов, тем труднее использовать одинаковые балки, стропила и листы покрытия. Возникают элементы разной длины, косые соединения и участки кровли сложной формы.

Почему неправильная форма усложняет конструкцию

У обычного односкатного прямоугольного навеса нагрузка передается достаточно понятно: кровельное покрытие опирается на стропильную или балочную систему, та передает усилия на продольные балки, а затем на стойки.

В конструкции сложной формы часть элементов может располагаться под углом друг к другу. Пролеты отличаются по длине, а площадь кровли распределяется между опорами неравномерно. В местах излома контура появляются узлы, которых нет у простого прямоугольного навеса.

Дополнительные сложности создают:

• длинные диагональные участки;
• внутренние углы;
• широкие части навеса, переходящие в узкие;
• удаленные от опор края;
• пересечение нескольких направлений скатов;
• неодинаковая длина стропильных элементов.

Сам по себе необычный внешний контур еще не означает, что каркас обязательно должен повторять его каждой балкой. Часто несущую структуру стараются сделать более регулярной, а сложную форму получают за счет крайних участков кровли.

Какие конструктивные схемы применяют

Разделение сложного контура на простые участки

Один из наиболее понятных подходов — рассматривать навес не как единую многоугольную фигуру, а как сочетание нескольких условно простых зон.

Например, Г-образную конструкцию можно представить как два пересекающихся прямоугольных участка. Каждый получает понятное направление основных несущих элементов, а особое внимание уделяется месту их соединения.

Трапециевидный навес иногда строится на относительно регулярной системе опор и балок, оставляя изменение длины главным образом для крайних элементов.

Такой принцип позволяет сократить количество уникальных узлов и деталей. Чем больше одинаковых элементов используется в каркасе, тем легче контролировать его геометрию и работу под нагрузкой.

Каркас с диагональными элементами

Если край навеса проходит под углом, могут появляться диагональные балки или стропила. Они позволяют связать точки каркаса, которые невозможно соединить обычными параллельными элементами.

Диагональные детали нередко оказываются длиннее соседних. Их работа отличается от работы коротких поперечных элементов, поэтому нельзя автоматически считать их равноценными обычным балкам того же сечения.

Особое значение имеют места, где к одной диагональной детали подходит несколько коротких элементов. В таких точках может концентрироваться значительная часть нагрузки от кровли.

Каркас с дополнительными опорами

Сложную геометрию иногда проще поддержать дополнительной стойкой, чем пытаться перекрыть большой или косой участок длинной балкой.

Это особенно характерно для навесов:

• переменной ширины;
• с выступающим углом;
• с большим свободным краем;
• с несколькими соединенными зонами.

При этом расположение стоек подчиняется не только форме кровли. Нужно учитывать возможность проезда автомобиля, проход людей, открывание ворот и дверей, размещение мебели и другие требования к площадке под навесом.

Из-за этого задача часто состоит в поиске баланса между свободным пространством и рациональной схемой опирания.

Как связаны форма навеса и расположение опор

Распространенная ошибка при оценке сложного навеса — сначала нарисовать красивый внешний контур, а затем пытаться разместить под ним стойки.

Удобнее рассматривать форму вместе с системой опор. Каждый удаленный угол, широкий участок или значительный выступ должен иметь понятный путь передачи нагрузки к основанию.

Особенно внимательно оценивают внутренние и внешние углы.

Внешний острый угол может образовывать длинный вынос кровли. Внутренний угол, характерный для Г-образной конструкции, создает место встречи нескольких участков каркаса и кровли.

Опоры не обязательно должны располагаться точно под каждым углом покрытия. Вынос может формироваться консольной частью балок или стропил, если такое решение предусмотрено конструкцией. Но чем больше расстояние от края до ближайшего опирания, тем существеннее влияние прогиба и нагрузок на несущие элементы.

Как выбирают форму кровли

У навеса неправильной формы внешний контур и форма скатов — разные вещи. Сложный многоугольный план необязательно означает столь же сложную кровлю.

Один основной скат

Если геометрия позволяет, наиболее простой вариант — сохранить одно направление уклона на всей площади.

При этом край навеса может быть скошенным или ступенчатым, а стропильные элементы получают разную длину. Поверхность кровли остается одной плоскостью.

Преимущество такого решения заключается в отсутствии ендов и большого количества линий пересечения скатов. Вода движется в одном основном направлении, а количество потенциально сложных мест уменьшается.

Однако при сильно вытянутой или Г-образной форме единая плоскость может оказаться неудобной. На разных участках меняется высота края, появляются слишком длинные элементы или большой перепад между верхней и нижней точкой.

Несколько скатов

Сложный план иногда разделяют на несколько кровельных плоскостей. Каждая обслуживает свою часть навеса.

Такой подход позволяет лучше согласовать кровлю с формой здания и площадки, но добавляет линии стыков. На пересечениях скатов появляются коньки, ребра или внутренние углы.

Наиболее требовательны внутренние линии, куда вода поступает сразу с двух соседних плоскостей.

Комбинированная кровля

В некоторых навесах используют несколько участков с разным направлением уклона без попытки создать визуально единую плоскость. Такой вариант подходит для конструкций, окружающих угол здания или соединяющих площадки разной ширины.

Он может быть конструктивно понятнее сложной единой кровли, хотя требует аккуратной организации мест сопряжения.

Почему внутренние углы требуют особого внимания

Г-образный или многоугольный навес часто имеет внутренний угол. Если кровельные поверхности сходятся к нему, образуется линия, по которой собирается вода с двух сторон.

В отличие от обычного края ската, здесь количество воды может быть заметно больше. Сюда же попадает мусор: листья, хвоя, мелкие ветки.

Зимой внутренний угол может стать местом накопления снега. При перепадах температуры здесь задерживается лед и талая вода.

По этой причине сложность внутреннего угла связана сразу с несколькими задачами:

• передачей нагрузки между элементами каркаса;
• устройством сопряжения кровельных плоскостей;
• герметичностью;
• отводом воды;
• возможностью очистки и обслуживания.

Чем больше внутренних углов имеет кровля, тем менее простой становится эксплуатация сооружения.

Водоотвод с навеса неправильной формы

У обычного односкатного навеса нижний край часто представляет собой прямую линию. На ней легко разместить желоб и направить воду к одной или нескольким водосточным трубам.

У сложной конструкции нижних краев может быть несколько. Они имеют разную длину и иногда располагаются под углом друг к другу.

Перед оценкой водоотвода важно понимать, куда фактически направлена каждая кровельная плоскость. Внешний контур не всегда позволяет определить это визуально.

Вода может стекать:

• к одному длинному краю;
• к двум разным сторонам;
• в наружный угол;
• к внутренней линии соединения скатов;
• на несколько независимых участков водостока.

Самым нежелательным обычно оказывается случай, когда значительный объем воды случайно концентрируется на коротком участке края. Такое может произойти, если несколько скатов направлены в одну небольшую зону.

Где вероятен застой воды

Застой чаще связан не с необычной формой как таковой, а с геометрией кровельных плоскостей.

Проблемными могут оказаться места, где:

• уклон становится слишком малым;
• встречаются плоскости с разным направлением;
• поверхность имеет локальный провис;
• вода упирается в бортик или примыкание;
• внутренний угол загрязняется листьями.

Плоская на вид сложная кровля особенно требовательна к точности геометрии. Даже небольшое отклонение поверхности способно изменить фактическое направление стока.

Как неправильная форма влияет на выбор покрытия

Не все кровельные материалы одинаково удобны для сложного контура.

Крупноформатные жесткие листы наиболее рационально используются на прямоугольных скатах. При большом количестве косых краев возникает больше подрезок и отходов.

Особенно это заметно на треугольных и трапециевидных участках. От листа может использоваться только часть площади, а оставшийся фрагмент не всегда подходит для другого участка.

Материалы небольшого формата легче адаптировать к сложному контуру, но они имеют больше соединений.

При сравнении вариантов учитывают не только внешний вид, но и:

• допустимую форму основания;
• требования к уклону;
• количество стыков;
• возможность оформления косых краев;
• сложность внутренних углов;
• температурные изменения материала;
• удобство замены отдельных элементов.

Форма кровли иногда оказывает на выбор покрытия большее влияние, чем общий размер навеса.

Примыкание сложного навеса к дому

Отдельная задача возникает, если неправильный контур связан с геометрией здания. Навес может проходить вдоль двух стен, огибать угол или соединяться с фасадом только частью своей длины.

Примыкание нельзя воспринимать только как линию, которую необходимо закрыть от дождя. Здесь встречаются две конструкции, способные по-разному изменять положение под действием температуры и нагрузки.

Если навес имеет собственные стойки, его каркас может работать относительно независимо от дома. Если часть нагрузки передается на стену здания, значение приобретают материал стены, расположение несущих участков и характер крепления.

Особенно сложными становятся места, где линия примыкания меняет направление. В углу нельзя просто продолжить решение, примененное на прямом участке, не учитывая движение воды и геометрию соседней плоскости.

Что происходит со снеговой и ветровой нагрузкой

У сложного навеса нагрузка редко распределяется абсолютно равномерно.

Изломы кровли, примыкание к более высокому зданию и участки разной высоты могут влиять на накопление снега. Возле стены дома или в зоне перепада кровель снег способен задерживаться иначе, чем на открытом прямом скате.

Ветровое воздействие тоже зависит от формы. Выступающие углы и свободные края подвергаются воздействию потоков воздуха с разных направлений. Особенно важна устойчивость легких навесов с большой площадью покрытия и небольшим собственным весом.

Поэтому размеры несущих элементов нельзя определять только по площади кровли. Имеют значение:

• длина пролетов;
• расстояние между опорами;
• наличие консолей;
• высота конструкции;
• геометрия скатов;
• тип покрытия;
• местные снеговые и ветровые условия;
• способ связи навеса с основанием и зданием.

Для крупной конструкции сложной формы расчет несущей схемы имеет существенно большее значение, чем для небольшого типового козырька.

Типичные слабые решения

Нестандартный навес становится проблемным не из-за необычного контура, а из-за попытки обращаться с ним как с обычным прямоугольным сооружением.

К распространенным ошибкам относятся чрезмерно длинные диагональные элементы без промежуточного опирания, случайное расположение стоек, неоправданно большое количество кровельных плоскостей и отсутствие понятного направления водоотвода.

Еще одна характерная проблема — сложный внешний вид при неоправданно сложном каркасе. Иногда ту же форму покрытия можно получить значительно более регулярной системой балок.

Неудачным может оказаться и стремление полностью убрать стойки с одной стороны, если это приводит к большим выносам и тяжелым несущим элементам.

Особого внимания требуют декоративные острые углы. Небольшой треугольный выступ кровли может выглядеть незначительным, однако для него все равно требуется опора или консольная несущая схема.

Нужно ли повторять каркасом точную форму навеса

Не обязательно. Каркас и край кровли выполняют разные функции.

Несущие элементы должны надежно передавать нагрузки, а внешний контур определяет площадь укрытия и внешний вид сооружения. Между этими задачами есть связь, но полного совпадения геометрии не требуется.

В ряде случаев рациональна регулярная основная конструкция с локальными выносами по краям. В других ситуациях внешний угол действительно требует отдельной диагональной балки или стойки.

Чем сложнее контур, тем полезнее различать основной несущий каркас и вспомогательные элементы, формирующие край покрытия. Это позволяет не превращать каждый излом навеса в отдельный тяжелый узел.

Когда сложная форма оправдана

Навес неправильной формы имеет смысл, если его геометрия решает конкретную пространственную задачу.

Он может:

• повторять границы существующей площадки;
• закрывать парковочное место нестандартной формы;
• соединять вход и хозяйственную зону;
• обходить угол здания;
• перекрывать террасу переменной ширины;
• сохранять свободным проход или часть участка;
• вписываться между уже существующими сооружениями.

Если же сложная форма используется исключительно ради декоративного эффекта, стоит учитывать, что каждый дополнительный угол увеличивает число нестандартных деталей и соединений.

Упрощение контура даже на небольшом участке иногда позволяет сделать весь каркас более регулярным и уменьшить количество сложных кровельных узлов.

Что оценить до выбора конструкции

До разработки конкретного решения полезно определить не только желаемый внешний контур, но и функциональные требования к навесу.

Имеют значение размеры защищаемой площадки, допустимые места для стоек, направление движения людей или автомобиля, расположение дверей и ворот, высота примыкания к дому и возможность организованного отвода воды.

Затем оценивают, можно ли представить сложный навес как сочетание нескольких простых конструктивных участков.

Чем понятнее путь нагрузки от каждого участка кровли до опор, тем рациональнее схема. Аналогичный принцип действует для воды: для каждой части кровельной поверхности должно быть ясно, куда будет уходить осадок и не возникает ли место его нежелательной концентрации.

Итог

Навес неправильной формы вполне может быть надежным и удобным, если сложность внешнего контура не переносится без необходимости на всю несущую систему. Наиболее рациональные конструкции обычно строятся вокруг простой логики: регулярная основа каркаса, дополнительные элементы только там, где их требует геометрия, и заранее понятное направление стока воды.

Трапециевидный, Г-образный или многоугольный навес требует более внимательной оценки расположения опор, диагональных элементов, выносов и соединений кровельных плоскостей. Особенно сложны внутренние углы и участки, где вода или снег собираются с нескольких поверхностей.

При удачной схеме неправильная форма перестает быть конструктивным недостатком. Она позволяет адаптировать навес к реальной конфигурации дома и участка, не жертвуя удобством пространства под кровлей. Главное — рассматривать внешний контур, каркас, кровельные скаты и водоотвод как единую систему, а не как отдельные элементы сооружения.
