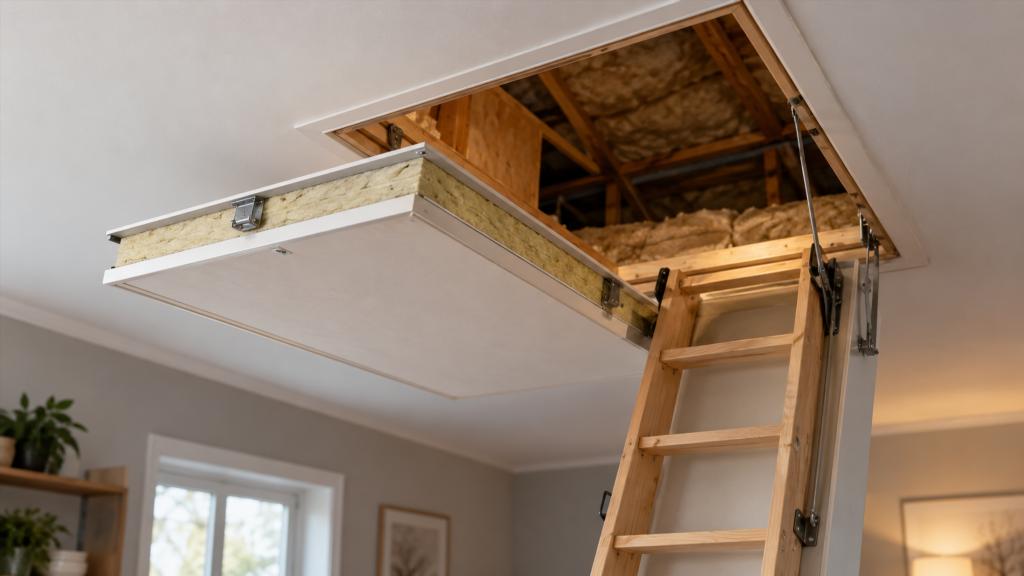

Утеплённый потолочный люк: как устроен, откуда берутся теплопотери и что влияет на его эффективность

Потолочный люк часто воспринимают как небольшой вспомогательный элемент, через который можно попасть на чердак, технический этаж или в пространство под кровлей. Однако в доме с утеплённым перекрытием такой проём становится частью общей теплоизоляционной оболочки здания. Если перекрытие хорошо защищает помещение от холода, а крышка люка представляет собой тонкий лист дерева или фанеры без уплотнения, именно эта зона может заметно отличаться по температуре от окружающего потолка.

Утеплённый потолочный люк решает сразу несколько задач. Он закрывает технологический проём, ограничивает движение воздуха между тёплым помещением и холодным чердаком, уменьшает теплопередачу через крышку и помогает снизить вероятность образования конденсата. При этом одного слоя утеплителя внутри крышки недостаточно. На результат влияют конструкция короба, примыкание к перекрытию, уплотнение по периметру, толщина теплоизоляции и даже то, насколько равномерно крышка прижимается к раме.

Почему обычный потолочный люк может стать слабым местом перекрытия

Утеплённое чердачное перекрытие работает как непрерывный слой, разделяющий помещения с разной температурой. Зимой снизу находится тёплый воздух, сверху — холодное чердачное пространство. Через само перекрытие тепло постепенно передаётся наружу, но качественный слой теплоизоляции сильно замедляет этот процесс.

В месте люка конструкция меняется. Вместо толстого слоя минеральной ваты, другого утеплителя и отделочных материалов появляется подвижная крышка. Если её тепловые характеристики сильно хуже, чем у остального перекрытия, температура внутренней поверхности может снижаться быстрее.

Есть и другая проблема — утечка воздуха. Даже хорошо утеплённая крышка не будет работать эффективно, если между ней и коробом остаётся щель. Тёплый воздух способен проходить через небольшой зазор значительно интенсивнее, чем тепло передаётся через плотный слой утеплителя.

На практике потери через потолочный люк связаны с несколькими процессами:

• теплопередачей через саму крышку;
• продуванием по её периметру;
• утечками через щели между коробом и перекрытием;
• снижением толщины утепления рядом с проёмом;
• локальными мостиками холода в элементах конструкции.

По этой причине утепление крышки и герметизация проёма рассматриваются как единая задача.

Из чего состоит утеплённый потолочный люк

Конструкции отличаются по материалам и исполнению, но общий принцип у большинства вариантов похож. Люк включает короб, крышку, теплоизоляционный слой, уплотнение и элементы фиксации.

Короб

Короб формирует жёсткие границы проёма и служит основанием для установки крышки. Его выполняют из древесины, древесных плит, металла или комбинированных материалов.

Для теплотехнических свойств важен не только материал короба, но и его соединение с перекрытием. Если между стенкой короба и конструкцией потолка остаются пустоты, через них может двигаться воздух.

Металлические элементы отличаются высокой теплопроводностью, поэтому при их использовании особенно важно устройство всей конструкции без открытых холодных участков. Дерево проводит тепло слабее, но также не заменяет полноценный теплоизоляционный слой.

Крышка

Крышка может быть однослойной или многослойной. В утеплённых вариантах она обычно напоминает небольшую сэндвич-панель: снаружи располагаются жёсткие листовые материалы, а внутри находится теплоизоляция.

Жёсткие слои отвечают за форму и прочность, утеплитель — за снижение теплопередачи.

Чем сильнее тепловое сопротивление крышки отличается от сопротивления окружающего перекрытия, тем заметнее люк может проявляться как холодный участок потолка.

Теплоизоляционный слой

Для крышки используют материалы, которые позволяют получить достаточное сопротивление теплопередаче при ограниченной толщине конструкции. Здесь могут применяться волокнистые или плитные утеплители.

При оценке важна не только заявленная теплопроводность материала. Имеют значение плотность укладки, отсутствие пустот, стабильность формы и защита теплоизоляции от увлажнения.

Если внутри крышки остаются незаполненные участки, её эффективность становится неоднородной. Особенно чувствительными оказываются зоны около рамки и крепёжных элементов.

Уплотнение по периметру

Уплотнитель закрывает зазор между крышкой и коробом. Эта деталь влияет не столько на передачу тепла через материалы, сколько на движение воздуха.

Через неплотно закрытый люк тёплый воздух из помещения может уходить на чердак. При значительной разнице температур даже небольшой постоянный зазор способен создавать ощутимую локальную утечку.

Уплотнение должно сохранять эластичность и равномерно соприкасаться с ответной поверхностью по всему периметру.

Петли, замки и прижимные элементы

Фурнитура влияет на то, насколько плотно крышка прилегает к коробу. Если одна сторона люка прижимается сильнее другой, уплотнитель работает неравномерно.

Со временем возможны перекосы, усадка древесины, ослабление крепежа или деформация крышки. В результате утеплитель внутри остаётся на месте, но герметичность конструкции ухудшается.

Чем утеплённый люк отличается от обычной крышки

Главное различие заключается не в наличии декоративной отделки и не в толщине самой панели. Утеплённый вариант рассчитан на работу внутри теплоизоляционного контура.

Обычная крышка может выполнять только функцию закрытия проёма. Для кладовой или тёплого технического помещения этого иногда достаточно. Между жилой комнатой и холодным чердаком требования к конструкции становятся другими.

Утеплённый люк обычно отличается следующими признаками:

• внутри крышки находится полноценный теплоизоляционный слой;
• по периметру предусмотрено уплотнение;
• короб рассчитан на плотное примыкание к перекрытию;
• конструкция крышки ограничивает появление локальных холодных участков;
• предусмотрен достаточный прижим в закрытом состоянии.

При этом само название «утеплённый» ещё не показывает, насколько хорошо конкретная конструкция будет соответствовать перекрытию. Две крышки одинаковой толщины могут заметно отличаться по реальным свойствам из-за разных материалов, качества стыков и герметичности.

Почему важна не только толщина утеплителя

Толстый слой теплоизоляции воспринимается как главный показатель эффективности, однако работа люка зависит от всей площади конструкции.

Можно представить крышку, внутри которой находится хороший утеплитель, но по краям проходит массивная рамка без теплоизоляционного разрыва. Центральная часть такой крышки будет сохранять тепло лучше, чем периметр.

Похожая ситуация возникает при неплотном закрывании. Даже очень толстая панель не компенсирует щель, через которую постоянно проходит воздух.

При оценке конструкции полезно учитывать:

• равномерность утепления по всей площади крышки;
• устройство краёв панели;
• материал несущей рамки;
• качество уплотнителя;
• плотность прижима;
• отсутствие незакрытых щелей около короба;
• совместимость толщины люка с утеплением перекрытия.

Толщина важна, но она работает только вместе с остальными элементами.

Что происходит на границе тёплого помещения и холодного чердака

Воздух в жилом помещении обычно содержит больше влаги, чем холодный наружный воздух. Тёплый воздух также стремится подниматься вверх, поэтому потолочная зона особенно чувствительна к негерметичным отверстиям.

Если через щель около люка воздух попадает на холодный чердак, он быстро охлаждается. При определённых условиях содержащаяся в нём влага может конденсироваться на холодных поверхностях.

Проблема способна проявляться не непосредственно на видимой части крышки. Влага иногда появляется:

• на верхней стороне люка;
• на коробе;
• на металлических деталях;
• на соседних элементах перекрытия;
• на участках холодной кровли над проёмом.

Такое увлажнение не всегда означает, что в самом люке слишком мало утеплителя. Причиной может быть именно воздушная утечка.

Почему на утеплённом потолочном люке появляется конденсат

Конденсат возникает, когда поверхность охлаждается до температуры, при которой находящийся рядом воздух уже не способен удерживать прежнее количество водяного пара.

У потолочного люка условия для этого могут создаваться из-за локального переохлаждения.

Недостаточная теплоизоляция крышки

Если крышка слишком быстро отдаёт тепло в холодное пространство, её внутренняя поверхность зимой становится заметно холоднее потолка. При высокой влажности воздуха на поверхности может появиться влага.

Негерметичное прилегание

Через щель проходит тёплый влажный воздух. После выхода в холодную зону он охлаждается, и влага оседает на ближайших холодных элементах.

Такой дефект часто заметен по отдельным участкам периметра, а не по всей площади крышки.

Мостик холода

Петля, металлический профиль, крепёж или массивный элемент рамки способен проводить тепло интенсивнее окружающих материалов. Локально температура поверхности оказывается ниже.

Повышенная влажность в помещении

Даже качественный люк работает в определённых условиях. Если в доме постоянно повышена влажность, риск конденсации на наиболее холодных поверхностях возрастает.

Особенно чувствительными могут быть помещения рядом с ванной, кухней или другими источниками водяного пара.

Насколько важна герметичность

Для потолочного люка герметичность часто имеет такое же значение, как теплоизоляция.

Теплопередача через материал происходит сравнительно равномерно. Воздушная утечка работает иначе: поток проходит через конкретную щель и переносит вместе с собой тепло и влагу.

Признаками недостаточного прилегания могут быть:

• ощущение холодного воздуха возле люка;
• потемнение или следы пыли около щели;
• локальное охлаждение края крышки;
• иней на чердачной стороне зимой;
• следы влаги около короба;
• заметная разница температур между центром крышки и её краями.

Отсутствие видимой щели не всегда означает полную герметичность. Деформация крышки в несколько миллиметров может нарушить контакт уплотнителя с рамой.

Как связан люк с утеплением всего перекрытия

Проём не существует отдельно от потолка. Если вокруг короба теплоизоляция уложена хуже, чем на остальной площади, холодная зона становится шире самой крышки.

Частая особенность потолочных проёмов — изменение геометрии утеплителя. В сплошном перекрытии теплоизоляционный материал располагается ровным слоем, а около люка его приходится подводить к вертикальным стенкам короба. Здесь легче оставить пустоты или чрезмерно сжать мягкий утеплитель.

При сильном сжатии волокнистого материала его свойства могут отличаться от расчётных. При неплотном прилегании появляются воздушные полости.

Хорошо работающий люк должен быть встроен в перекрытие так, чтобы теплоизоляционный контур сохранял непрерывность вокруг всего проёма.

Какие материалы подходят для утепления крышки

Универсального материала для всех конструкций нет. Требования к утеплителю крышки несколько отличаются от требований к материалу, свободно уложенному на большом чердачном перекрытии.

Крышка регулярно открывается, меняет положение и испытывает небольшие механические нагрузки. Утеплитель внутри неё должен сохранять форму.

Волокнистые материалы

Минеральные волокнистые утеплители отличаются низкой теплопроводностью и подходят для различных ограждающих конструкций. В крышке особенно важно надёжно удерживать такой материал внутри полости.

Слишком свободная укладка способна привести к появлению незаполненных зон, а чрезмерное уплотнение меняет структуру материала.

Жёсткие теплоизоляционные плиты

Жёсткие плиты удобны там, где требуется стабильная геометрия. Они сохраняют форму и позволяют сформировать ровный слой.

Слабым местом становятся стыки между плитами, рамкой и другими деталями. Если материал хорошо изолирует центральную часть крышки, но по краям остаются широкие холодные участки, общий результат ухудшается.

Комбинированная конструкция

Иногда материалы сочетают, чтобы совместить достаточную теплоизоляцию, прочность и удобную толщину крышки.

При этом большее число слоёв увеличивает количество стыков, поэтому качество сборки остаётся важным независимо от выбранного утеплителя.

Почему люк может промерзать по краям

Холодная полоса по периметру — характерный признак того, что центральная часть крышки и зона примыкания работают по-разному.

Возможны несколько причин:

• утеплитель не доходит до края крышки;
• рамка имеет более высокую теплопроводность;
• уплотнитель повреждён или потерял эластичность;
• крышка перекошена;
• короб охлаждается через соседние элементы перекрытия;
• около проёма нарушена непрерывность основной теплоизоляции.

Если холод ощущается только в одном углу, вероятнее локальная проблема с прилеганием или геометрией. Равномерное охлаждение всей крышки чаще связано с её общей теплоизоляционной способностью.

Утеплённый люк и складная чердачная лестница — одно и то же?

Нет. Потолочный люк может быть самостоятельной крышкой без лестницы. В конструкциях со складной лестницей крышка одновременно служит частью лестничного блока.

Такой вариант сложнее с точки зрения теплоизоляции. К крышке крепится механизм, она испытывает большую нагрузку, вокруг неё располагается массивный короб. Кроме того, требуется место для складывания секций.

Самостоятельный люк обычно проще. Если доступ на чердак требуется редко и постоянная лестница не нужна, конструкция крышки может быть компактнее.

С точки зрения теплопотерь важен не сам тип доступа, а характеристики всей закрытой системы: крышки, короба, уплотнения и окружающего перекрытия.

Какие признаки указывают на недостаточную эффективность люка

Проблемы не всегда сопровождаются заметным сквозняком. Иногда они проявляются постепенно.

Насторожить могут:

• холодная поверхность крышки зимой;
• ощущение холода около проёма;
• влажные пятна;
• потемнение древесины;
• появление инея со стороны чердака;
• повреждение отделки по краям;
• заметное продувание;
• деформация или провисание крышки;
• уплотнитель, который перестал восстанавливать форму;
• плесень или запах сырости рядом с проёмом.

Отдельный признак ещё не указывает на конкретную причину. Например, конденсат может быть связан как с плохим утеплением, так и с высокой влажностью помещения или утечками тёплого воздуха.

Что учитывать при оценке утеплённого потолочного люка

Сравнивать конструкции только по толщине панели недостаточно. Полезнее рассматривать люк как небольшой участок ограждающей конструкции.

Соответствие перекрытию

Если потолок отделяет жилой этаж от холодного чердака, люк должен иметь сопоставимый уровень теплозащиты. Добиться абсолютного равенства не всегда возможно из-за ограниченной толщины крышки, но слишком большой разницы желательно избегать.

Качество уплотнения

Уплотнитель должен работать по всему периметру, а не только на отдельных участках. Важны его форма, эластичность и возможность равномерного прижима.

Жёсткость крышки

Слишком гибкая панель может со временем прогибаться. В центре это почти не влияет на внешний вид, зато по краям появляются небольшие щели.

Масса

Увеличение толщины и количества слоёв повышает массу крышки. Это влияет на петли, фиксаторы и удобство открывания.

Условия на чердаке

Холодный вентилируемый чердак и тёплое помещение под кровлей создают совершенно разные условия. Для люка между двумя отапливаемыми зонами высокая степень утепления может иметь меньшее значение, чем для проёма непосредственно в холодное пространство.

Когда утеплённый люк особенно важен

Наибольшую роль такая конструкция играет там, где потолок является границей отапливаемой части дома.

Это характерно для:

• жилых домов с холодным чердаком;
• мансардных конструкций с отдельными неотапливаемыми зонами;
• потолков под техническим подкровельным пространством;
• хорошо утеплённых домов, где небольшие разрывы оболочки становятся заметнее;
• помещений с повышенной температурой или влажностью.

Если по обе стороны люка поддерживается близкая температура, его роль в теплозащите значительно меньше.

Почему слишком плотный люк тоже требует правильного устройства

Герметичность потолочного проёма полезна, но она не должна использоваться как способ решать проблемы вентиляции чердака или помещений.

Воздухообмен дома организуется специальными системами и вентиляционными каналами. Щели вокруг люка не являются контролируемой вентиляцией. Через них движение воздуха зависит от ветра, температуры и давления, а вместе с теплом на чердак может поступать влага.

Холодный чердак при необходимости вентилируется отдельно от жилого помещения. Герметичный люк помогает сохранить такое разделение.

Как меняется состояние люка со временем

Даже качественная конструкция требует периодической оценки. Уплотняющие материалы стареют, древесина реагирует на влажность, петли получают нагрузку при каждом открывании.

Со временем могут появляться:

• усадка уплотнителя;
• трещины;
• расслоение панелей;
• изменение геометрии крышки;
• ослабление крепления;
• повреждение отделки;
• увлажнение теплоизоляции.

Особенно важно состояние утеплителя. Если он намок и долго остаётся влажным, свойства конструкции могут ухудшиться, а деревянные элементы — начать разрушаться.

Каким должен быть эффективный утеплённый потолочный люк

Хорошая конструкция не обязательно выглядит массивной. Её эффективность определяется сочетанием нескольких решений.

Крышка должна достаточно хорошо сопротивляться передаче тепла, сохранять форму и плотно закрываться. Уплотнитель должен непрерывно контактировать с коробом. Сам короб не должен становиться выраженным мостиком холода. Теплоизоляция потолка должна без крупных разрывов подходить к проёму.

В результате потолочный люк перестаёт быть отдельной тонкой крышкой и становится частью общей оболочки помещения.

Для холодного чердака особенно важен баланс между теплозащитой и герметичностью. Если хорошо утеплить только центральную часть панели, но оставить продуваемый периметр, результат будет слабым. Если сделать плотное закрывание, но использовать крышку с низкой теплоизоляцией, поверхность останется холодной.

Эффективный утеплённый потолочный люк — это конструкция, в которой теплоизоляционный слой, короб, уплотнение и прижим работают совместно. Именно такое устройство помогает уменьшить локальные теплопотери, снизить вероятность холодных зон на потолке и ограничить перенос тёплого влажного воздуха из помещения на чердак.
