Как понять, что мембрана гидроаккумулятора требует замены: признаки неисправности и способы проверки

Гидроаккумулятор в системе водоснабжения поддерживает более стабильное давление, уменьшает количество включений насоса и частично компенсирует изменение объема воды. Одним из его основных рабочих элементов служит эластичная мембрана, отделяющая воду от воздушной полости бака.

Со временем мембрана может растянуться, потерять эластичность или повредиться. При этом работа системы заметно меняется: насос начинает включаться чаще, давление становится нестабильным, а сам гидроаккумулятор перестает выполнять свою функцию в полном объеме.

Похожие симптомы возникают и при других неисправностях — неправильном давлении воздуха, проблемах с реле давления, утечках или неполадках насоса. По одному признаку нельзя уверенно заключить, что мембрану необходимо менять. Надежнее оценивать несколько симптомов одновременно и учитывать состояние всего гидроаккумулятора.

Как работает мембрана гидроаккумулятора

В бытовой системе водоснабжения гидроаккумулятор представляет собой металлический резервуар, внутри которого вода и воздух разделены эластичным элементом. Конкретная конструкция зависит от типа бака: в одних моделях используется сменная грушевидная мембрана, в других — диафрагма иной формы.

Когда насос подает воду, мембрана увеличивается в объеме и сжимает находящийся вокруг нее воздух. После остановки насоса давление воздушной подушки продолжает выталкивать воду в систему. Некоторое время кран может работать без повторного запуска насоса.

Исправный гидроаккумулятор помогает:

• уменьшить число пусков насосного оборудования;
• сгладить колебания давления;
• создать небольшой запас воды между включениями насоса;
• снизить влияние кратковременных изменений расхода;
• уменьшить нагрузку на отдельные элементы системы.

Если мембрана перестает удерживать воду или сильно теряет эластичность, полезный объем гидроаккумулятора сокращается. Система начинает вести себя так, словно бак стал значительно меньше или почти перестал участвовать в работе.

Частые включения насоса — один из основных признаков

Один из наиболее заметных симптомов неисправности гидроаккумулятора — слишком частое включение насоса при небольшом расходе воды.

При исправной системе насос наполняет гидроаккумулятор, отключается, а затем некоторое количество воды расходуется из бака. Повторный запуск происходит только после снижения давления до установленного значения.

Если мембрана повреждена или гидроаккумулятор практически утратил полезный объем, запас воды между включениями становится очень небольшим. Стоит ненадолго открыть кран, давление быстро падает и насос запускается снова.

Характерная картина выглядит так:

• насос включается даже при кратковременном открытии крана;
• интервалы между пусками заметно сократились;
• насос быстро включается и почти сразу отключается;
• раньше система могла некоторое время отдавать воду без запуска насоса, а теперь этого не происходит.

Однако частые пуски сами по себе еще не доказывают разрыв мембраны. Аналогичное поведение возможно при недостаточном давлении воздуха в баке, неправильной настройке автоматики, утечке воды или несоответствии объема гидроаккумулятора фактическому расходу.

Вода из воздушного клапана — серьезный признак повреждения

На корпусе гидроаккумулятора обычно имеется воздушный клапан, через который контролируется воздушная полость. В исправном баке вода не должна попадать в эту часть конструкции, поскольку ее отделяет мембрана.

Если при проверке воздушного клапана появляется вода, это часто указывает на нарушение герметичности мембраны. Жидкость смогла перейти из водяной части в воздушную полость, чего при целой мембране происходить не должно.

Такой симптом значительно убедительнее, чем просто частые включения насоса.

Следует учитывать конструкцию конкретного гидроаккумулятора. Устройство разных баков отличается, поэтому выводы желательно делать с учетом технической документации и расположения внутренних полостей.

Давление быстро меняется при небольшом расходе воды

Поврежденная мембрана может проявляться резкими перепадами давления. Пользователь открывает кран, а стрелка манометра почти сразу заметно перемещается. Насос запускается, давление быстро возрастает, затем столь же быстро снова снижается.

При нормальной работе воздушная подушка гидроаккумулятора действует как упругий буфер. Она позволяет системе плавнее реагировать на изменение расхода.

Когда полезный объем бака исчезает, давление начинает сильнее зависеть от непосредственной работы насоса. Особенно хорошо это заметно в небольших системах, где гидроаккумулятор играет существенную роль в стабилизации режима.

Резкие изменения давления могут сопровождаться:

• более заметными перепадами напора в кране;
• частыми срабатываниями реле давления;
• короткими циклами работы насоса;
• ощущением, что система практически не имеет запаса воды.

Такие признаки требуют проверки не только мембраны, но и воздушной полости, автоматики и герметичности трубопроводов.

Гидроаккумулятор почти не отдает воду после отключения насоса

Полезный объем гидроаккумулятора всегда меньше его геометрического объема. Бак на несколько десятков литров не означает, что после выключения насоса из него можно получить весь указанный объем воды. Часть пространства занимает воздух, а количество доступной воды зависит от давления и настроек системы.

Насторожить должно другое: заметное изменение поведения по сравнению с прежней работой.

Если раньше после остановки насоса из крана какое-то время поступала вода, а теперь давление практически сразу падает до точки включения насоса, гидроаккумулятор следует проверить.

Причины могут быть разными:

• повреждение мембраны;
• потеря воздуха из воздушной полости;
• неправильное давление воздуха;
• сильная деформация или растяжение мембраны;
• нарушение работы клапана;
• ошибки в настройке системы.

Мембрана здесь является лишь одним из возможных источников проблемы.

Чем повреждение мембраны отличается от потери давления воздуха

Эти неисправности часто путают, поскольку внешние признаки у них похожи.

При недостатке воздуха гидроаккумулятор также теряет значительную часть полезного рабочего объема. Мембрана может чрезмерно растягиваться, вода заполняет большую часть бака, а насос начинает работать короткими циклами.

Но сама мембрана при этом иногда остается целой.

Разница принципиальна: при исправной мембране может быть достаточно привести состояние воздушной части системы в норму и выяснить, почему произошло падение давления. При разрыве или другом серьезном повреждении восстановление воздушной подушки не устранит проблему надолго.

На возможный разрыв сильнее указывают признаки нарушения разделения воды и воздуха, прежде всего появление воды там, где должна находиться только воздушная полость.

Почему нельзя диагностировать мембрану только по звуку бака

Иногда состояние гидроаккумулятора пытаются определить простукиванием корпуса. Предполагается, что звук в заполненной водой и воздушной частях должен отличаться.

Такой способ может дать лишь приблизительное представление о распределении воды внутри емкости. На результат влияют:

• форма и толщина металлического корпуса;
• объем бака;
• давление воды;
• давление воздуха;
• положение мембраны;
• способ крепления гидроаккумулятора;
• окружающий шум.

По характеру звука невозможно надежно установить наличие небольшого разрыва или отличить поврежденную мембрану от неправильно настроенной воздушной полости.

Для решения о замене мембраны нужны более определенные признаки.

Почему мембраны выходят из строя

Мембрана постоянно деформируется во время работы системы. Каждое включение и выключение насоса сопровождается изменением ее объема. Материал рассчитан на многочисленные циклы, но его свойства со временем меняются.

На срок службы могут влиять условия эксплуатации.

Неправильное давление воздуха

Воздушная подушка ограничивает деформацию мембраны и участвует в создании рабочего запаса воды. Если ее параметры значительно отличаются от требуемых для конкретной системы, мембрана может работать в неблагоприятном режиме.

Чрезмерное растяжение ускоряет усталость материала и увеличивает нагрузку в местах изгиба.

Очень частые циклы работы

Чем больше циклов расширения и сжатия проходит мембрана, тем интенсивнее происходит ее механическое старение.

Если насос часто включается из-за недостаточного объема гидроаккумулятора, утечек или неправильной настройки системы, нагрузка на мембрану также возрастает.

Старение материала

Эластомер со временем может становиться менее гибким. На поверхности появляются участки повышенной жесткости, микротрещины и следы усталости.

Скорость старения зависит от состава материала, температуры, условий эксплуатации и качества воды.

Отложения и загрязнения

Вода из скважины или колодца может содержать песок, соли жесткости, железо и другие примеси. Отложения на мембране и внутренних элементах способны создавать дополнительные нагрузки.

Особенно нежелательны твердые частицы, которые могут действовать на эластичный материал механически.

Длительная работа в неблагоприятном режиме

Если гидроаккумулятор длительное время работает почти полностью заполненным водой или мембрана постоянно подвергается чрезмерному растяжению, ее ресурс может сокращаться.

Когда мембрану обычно рассматривают как кандидата на замену

Замена оправдана не из-за возраста детали как такового, а при наличии признаков, указывающих на потерю герметичности или значительное ухудшение ее состояния.

Основаниями для дальнейшей диагностики могут служить:

• появление воды в воздушной полости;
• подтвержденный разрыв или трещина мембраны;
• сильная потеря эластичности;
• деформация, мешающая нормальной работе;
• повторное исчезновение воздушной подушки из-за сообщения водяной и воздушной частей;
• сохранение коротких циклов после исключения других причин.

Состояние мембраны желательно оценивать вместе с состоянием самого бака. Иногда замена одного эластичного элемента уже не имеет большого смысла.

Когда проблема может быть не в мембране

Гидроаккумулятор является частью системы, поэтому одинаковые внешние симптомы способны иметь совершенно разные причины.

Неисправность реле давления

Реле отвечает за включение и отключение насоса при определенных значениях давления. Если его работа нарушена, насос может запускаться слишком часто или отключаться в неподходящий момент.

Утечка в системе

Даже небольшая постоянная утечка приводит к постепенному падению давления. Насос вынужден периодически включаться, хотя водой никто не пользуется.

Утечка может находиться не только на видимом участке водопровода, но и в сантехническом оборудовании или других элементах системы.

Проблемы с обратным клапаном

Если вода после остановки насоса уходит обратно в источник или другую часть системы, давление также снижается. По поведению насоса это иногда напоминает неисправный гидроаккумулятор.

Потеря воздуха через клапан

Воздушная полость может терять давление без повреждения мембраны. Причиной бывает негерметичность самого клапана или другого соединения.

Неподходящий объем гидроаккумулятора

Небольшой бак при значительном расходе изначально обеспечивает сравнительно короткие интервалы между включениями насоса. Если система всегда работала подобным образом, частые пуски нельзя автоматически считать признаком повреждения мембраны.

Почему важно проверить состояние бака перед заменой мембраны

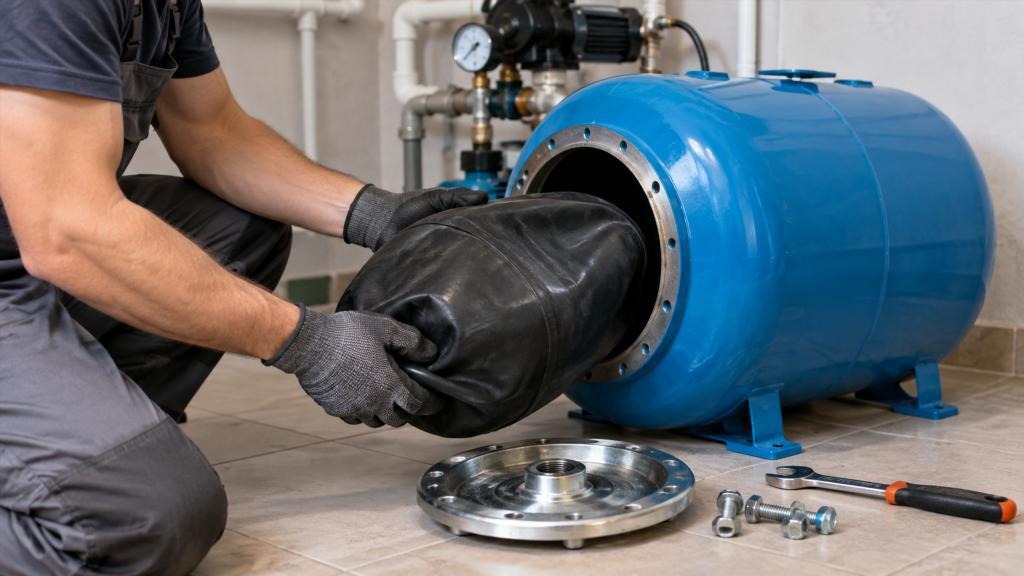

Сменная мембрана позволяет восстановить работоспособность многих гидроаккумуляторов без замены всей емкости. Но такое решение имеет смысл только при хорошем состоянии остальных деталей.

Металлический бак следует оценивать на предмет:

• выраженной внутренней или внешней коррозии;
• повреждения фланца;
• значительных очагов ржавчины в зоне соединений;
• деформации корпуса;
• повреждения резьбовых частей;
• нарушения герметичности;
• общего износа оборудования.

Если корпус или фланец находятся в плохом состоянии, установка новой мембраны не решит проблему надежности всего гидроаккумулятора.

Особое внимание требуется бакам, у которых заметная коррозия появилась около фланца. Эта зона контактирует с водой и одновременно участвует в удержании мембраны, поэтому ее состояние важно для герметичности.

Как понять, что замена мембраны предпочтительнее замены всего бака

Ремонт сменной мембраной обычно имеет смысл, когда корпус гидроаккумулятора сохранен хорошо, фланец исправен, подходящая мембрана доступна, а конструкция изначально предусматривает ее замену.

Замена гидроаккумулятора целиком чаще рассматривается, если одновременно обнаружены несколько проблем: сильная коррозия, повреждение корпуса, ненадежный фланец, неоднократные неисправности или отсутствие совместимой сменной мембраны.

Имеет значение и стоимость комплектующих. Для небольшого старого гидроаккумулятора совокупные расходы на мембрану, фланец и обслуживание иногда оказываются близки к стоимости новой емкости.

Что учитывать при подборе новой мембраны

Если диагностика действительно указывает на необходимость замены, мембрану нельзя выбирать только по указанному объему бака. У гидроаккумуляторов одинаковой вместимости внутренние элементы могут заметно различаться.

Совместимость определяется несколькими характеристиками:

• формой мембраны;
• ее фактическими размерами;
• диаметром горловины;
• способом фиксации;
• конструкцией фланца;
• наличием дополнительного крепления с противоположной стороны;
• допустимыми условиями эксплуатации;
• назначением материала для контакта с водой.

Особенно важно не путать мембраны для разных типов оборудования. Внешне похожие эластичные элементы могут иметь отличающуюся геометрию и способ установки.

Можно ли продолжать пользоваться системой с поврежденной мембраной

Продолжительная эксплуатация гидроаккумулятора с подтвержденной неисправностью мембраны нежелательна. Бак перестает нормально выполнять функцию гидравлического буфера, а насос может перейти в режим слишком частых включений.

Короткие циклы увеличивают количество пусков электродвигателя и могут ускорять износ насосного оборудования, контактов реле и других элементов автоматики.

Помимо этого, поврежденная мембрана создает условия для контакта воды с теми внутренними поверхностями бака, которые при штатной конструкции могут быть рассчитаны на воздушную среду. Последствия зависят от устройства конкретного гидроаккумулятора и материала его корпуса.

Как отличить нормальную работу от начинающейся неисправности

Полезно ориентироваться не только на абсолютные значения, но и на изменение поведения системы со временем.

Если насос всегда включался примерно одинаково часто и давление оставалось стабильным, а затем без изменения режима водопотребления интервалы внезапно сократились, появилась причина для диагностики.

Особенно показательна комбинация нескольких изменений:

• насос стал включаться заметно чаще;
• запас воды между включениями уменьшился;
• давление колеблется резче;
• из воздушного клапана обнаруживается вода;
• корректировка состояния воздушной полости не дает устойчивого результата.

Один незначительный симптом может иметь множество объяснений. Несколько связанных признаков позволяют гораздо точнее определить направление проверки.

Итог

Наиболее характерный признак поврежденной мембраны гидроаккумулятора — нарушение разделения воздушной и водяной полостей, в частности появление воды со стороны воздушного клапана. Частые включения насоса, резкие перепады давления и уменьшение запаса воды также указывают на проблемы с гидроаккумулятором, но не всегда означают разрыв мембраны.

Перед решением о замене стоит исключить потерю давления воздуха, неисправность реле, утечки, проблемы с обратным клапаном и другие причины нестабильной работы системы. Если повреждение мембраны подтверждено, состояние корпуса и фланца определяет, имеет ли смысл ремонтировать гидроаккумулятор или рациональнее заменить его целиком.
