Слои наружного утепления дома: как устроена система и зачем нужен каждый элемент

Наружное утепление стены работает не как отдельная плита теплоизоляционного материала, а как единая многослойная конструкция. Каждый ее элемент выполняет собственную задачу: несущая стена воспринимает нагрузки, теплоизоляция снижает теплопотери, защитные покрытия ограничивают воздействие влаги и ветра, а наружная отделка принимает на себя атмосферные воздействия и формирует внешний вид фасада.

Работоспособность такой системы зависит не только от свойств утеплителя. Значение имеют совместимость материалов, движение водяного пара через конструкцию, возможность удаления случайно попавшей влаги, устойчивость наружного слоя к осадкам и способность всей системы сохранять свои свойства при сезонных изменениях температуры.

Из-за этого одинаковый утеплитель может вести себя по-разному в разных фасадных системах. Наружное утепление кирпичной, деревянной, каркасной или блочной стены нельзя оценивать только по толщине теплоизоляции. Важна вся последовательность слоев и функции, которые они выполняют вместе.

Что входит в многослойную конструкцию наружного утепления

Условно наружную теплоизоляционную систему можно представить как несколько функциональных зон:

• существующая несущая стена;
• слой, обеспечивающий контакт или крепление теплоизоляции;
• сам теплоизоляционный материал;
• элементы защиты утеплителя от внешней среды;
• воздушный промежуток, если он предусмотрен типом фасада;
• наружная облицовка или декоративно-защитное покрытие.

Конкретный состав зависит от выбранной технологии. У штукатурного фасада теплоизоляция закрывается армированным и декоративным покрытием. У навесного фасада между утеплителем и облицовкой обычно формируется отдельная зона, предназначенная для движения воздуха и удаления влаги.

Попытка рассматривать эти системы как одинаковые наборы материалов может привести к ошибкам. В одном случае наружный слой должен быть непосредственно связан с утеплителем, в другом между ними принципиально важен свободный промежуток.

Несущая стена как основа всей системы

Почему материал стены имеет значение

Наружное утепление всегда взаимодействует с основанием. Кирпич, бетон, ячеистые блоки, древесина и каркасные конструкции отличаются плотностью, влагопоглощением, паропроницаемостью и поведением при изменении температуры.

Стена определяет:

• как в конструкции перемещается водяной пар;
• насколько надежно могут работать крепежные элементы;
• есть ли риск накопления влаги;
• насколько ровным и стабильным является основание;
• как наружные слои будут воспринимать деформации здания.

Само наличие теплоизоляции не исправляет дефекты стены. Трещины, намокание, непрочные участки основания, проблемы с водоотводом или поврежденные деревянные элементы после закрытия фасадом могут стать менее заметными, но не исчезают.

Наружное утепление эффективнее работает как часть исправной ограждающей конструкции, а не как способ скрыть существующие повреждения.

Почему состояние основания нельзя игнорировать

Слой утепления закрывает значительную часть поверхности стены. После завершения фасадных работ доступ к основанию становится сложнее. Если внутри конструкции остается источник постоянного увлажнения, последствия могут проявиться уже после устройства отделки.

Особого внимания требуют участки около цоколя, оконных и дверных проемов, примыканий крыши, балконов, террас и мест прохождения коммуникаций. Здесь чаще возникают сложные переходы между материалами и условия для попадания воды.

Теплоизоляционный слой

Теплоизоляция отвечает за снижение передачи тепла через наружную стену. Ее эффективность зависит от теплопроводности материала, его состояния и непрерывности утепляющей оболочки здания.

Для фасадов применяются материалы с разными свойствами. Они могут существенно отличаться по:

• паропроницаемости;
• влагостойкости;
• плотности;
• жесткости;
• реакции на огонь;
• способности сохранять форму;
• совместимости с конкретным видом отделки.

Нельзя рассматривать фасадный утеплитель отдельно от остальных слоев. Материал, подходящий для одной конструкции, не обязательно будет одинаково удачным в другой.

Почему непрерывность теплоизоляции так важна

Стена обычно состоит не из одного однородного материала. В ней присутствуют перекрытия, перемычки, колонны, углы, откосы и другие участки с отличающейся теплопроводностью.

Если наружное утепление образует непрерывную оболочку, влияние таких зон уменьшается. При разрывах теплоизоляционного слоя появляются участки повышенного теплообмена, которые принято называть тепловыми мостами.

Они могут влиять не только на расход энергии. Более холодная внутренняя поверхность стены при определенных условиях повышает вероятность локального образования конденсата и появления сырости.

Особенно чувствительны:

• углы здания;
• зоны вокруг окон;
• места сопряжения стены с перекрытием;
• цокольная часть;
• примыкания пристроек;
• участки перехода между разными фасадными материалами.

Качество наружной теплоизоляции определяется не только площадью утепленной поверхности, но и тем, насколько последовательно решены сложные узлы.

Слой крепления и его роль

Теплоизоляция должна сохранять устойчивое положение в течение всего срока эксплуатации фасада. Способ фиксации зависит от конструкции системы.

В штукатурных фасадах утеплитель связан с основанием и последующими защитными слоями. В навесных системах значительную роль играет несущий каркас и механическое крепление.

Крепежный слой выполняет несколько функций: удерживает теплоизоляцию, помогает ей воспринимать ветровые воздействия и обеспечивает совместную работу элементов фасада.

Проблема возникает, когда разные части системы рассматривают независимо. Слишком жесткая связь материалов с различным температурным расширением способна вызвать напряжения. Недостаточная фиксация, напротив, увеличивает риск смещения или деформации элементов.

Защита от ветра и влаги

Некоторые теплоизоляционные материалы нуждаются в отдельной защите со стороны наружного воздуха. Особенно это характерно для конструкций, где утеплитель располагается за облицовкой.

Сильное движение воздуха около поверхности волокнистого утеплителя может ухудшать условия его работы. Одновременно защитный слой должен учитывать возможность выхода водяного пара из конструкции.

Материал такого слоя не следует воспринимать как обычную герметичную пленку. Его свойства связаны с конкретной задачей фасадной системы.

Откуда в утепленной стене появляется влага

Влага может попадать в наружную конструкцию разными способами:

• с водяным паром из помещений;
• через неплотности и поврежденные примыкания;
• во время косого дождя;
• из-за протечек в верхней части фасада;
• через цокольную зону;
• при накоплении конденсата в неблагоприятно устроенной конструкции.

Наружный слой должен не только защищать утеплитель от прямого намокания, но и не создавать условия, при которых влага оказывается запертой внутри стены.

Именно здесь особенно заметна разница между водонепроницаемостью и паропроницаемостью. Материал может хорошо препятствовать проникновению жидкой воды и при этом позволять водяному пару проходить через него.

Паропроницаемость слоев

Через ограждающие конструкции может происходить диффузия водяного пара. Это один из факторов, которые учитывают при построении многослойной стены.

Ошибочно считать, что наружное утепление обязательно должно быть максимально герметичным со всех сторон. Для некоторых конструкций излишнее ограничение высыхания может оказаться более проблемным, чем свободное движение пара.

Стена должна рассматриваться как система материалов с разными характеристиками. Важно не одно отдельно взятое значение, а сочетание сопротивления переносу пара, температурного режима и способности конструкции высыхать.

Почему правило «паропроницаемость должна только увеличиваться наружу» не описывает все случаи

Такое упрощение часто используют для объяснения принципа работы стен, однако реальные конструкции сложнее. Существуют системы, где используются материалы с низкой паропроницаемостью и при этом обеспечивается нормальный влажностный режим.

Результат зависит от сочетания многих характеристик:

• материала несущей стены;
• климата;
• режима эксплуатации помещений;
• состояния вентиляции;
• типа утеплителя;
• наружной отделки;
• расположения слоев с высоким сопротивлением пару.

Поэтому оценивать конструкцию только по одному признаку недостаточно.

Армирующий слой в штукатурной системе

В фасадах с тонкослойным декоративным покрытием утеплитель не остается открытым. Снаружи формируется защитный слой, который воспринимает часть механических и температурных воздействий.

Его задача — создать стабильное основание для финишной отделки и распределить напряжения по поверхности.

Особенно чувствительны места, где геометрия фасада меняется: углы, проемы, примыкания, переходы между поверхностями. Здесь локальные напряжения выше, а повреждения чаще становятся заметны в виде трещин.

Армирующий слой нельзя считать исключительно декоративной подготовкой. Он является функциональной частью системы наружной теплоизоляции.

Декоративно-защитное покрытие

Наружная отделка находится в наиболее тяжелых условиях эксплуатации. Она подвергается воздействию дождя, солнца, ветра, мороза, загрязнений и сезонных температурных колебаний.

При этом фасадное покрытие должно быть совместимо с нижележащими слоями. Чрезмерно жесткая отделка на основании, которое заметно изменяет размеры, может растрескиваться. Слой с неподходящими влаготехническими свойствами способен ухудшить способность конструкции высыхать.

Финишное покрытие выполняет сразу несколько задач:

• защищает нижние слои;
• снижает прямое воздействие атмосферной влаги;
• принимает мелкие механические нагрузки;
• формирует фактуру и цвет фасада;
• помогает системе сохранять стабильное состояние.

Его нельзя выбирать только по внешнему виду.

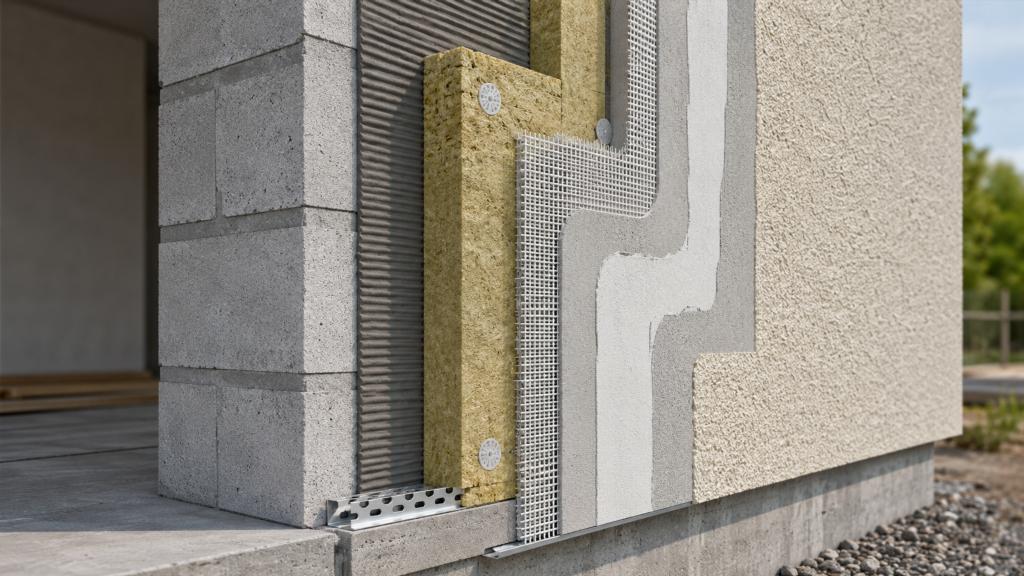

Как устроены слои штукатурного фасада

Штукатурная система отличается сравнительно тесной связью всех элементов. Наружная поверхность формируется непосредственно поверх теплоизоляции.

Если рассматривать ее функционально, конструкция включает:

Несущую стену. Она остается основным ограждающим элементом здания.

Систему фиксации утеплителя. Она связывает теплоизоляцию с основанием.

Теплоизоляцию. Этот слой снижает теплопередачу.

Защитно-армирующую оболочку. Она распределяет поверхностные напряжения и защищает утеплитель.

Финишное покрытие. Оно воспринимает погодные воздействия и формирует внешний вид стены.

У такой системы нет открытого вентиляционного пространства между теплоизоляцией и декоративной поверхностью. Поэтому большое значение имеет совместимость всех используемых материалов.

Чем отличается вентилируемый фасад

В навесной фасадной системе принцип работы другой. Наружная облицовка отделена от утепленной стены воздушной зоной.

Основные функциональные элементы здесь выглядят иначе:

• несущая стена;
• теплоизоляционный слой;
• наружная защита утеплителя, если она необходима;
• несущая подсистема;
• воздушный промежуток;
• фасадная облицовка.

Воздушная зона помогает удалять влагу, которая может оказаться за облицовкой. Сама облицовка принимает основную часть воздействия дождя и солнечного излучения, однако не обязательно является полностью герметичным барьером.

Это принципиальное отличие от штукатурной системы. Наружная поверхность вентилируемого фасада работает скорее как экран, за которым находится отдельная функциональная зона.

Зачем нужен воздушный промежуток

Воздушный промежуток иногда ошибочно воспринимают как просто пустое место между утеплителем и отделкой. В правильно спроектированной системе он имеет определенное назначение.

Он способствует:

• удалению части влаги;
• снижению прямого влияния нагретой солнцем облицовки на утеплитель;
• разделению теплоизоляционного и наружного декоративного слоя;
• работе фасада при попадании небольшого количества воды за облицовку.

Если пространство закрыто или нарушено посторонними элементами, его функция меняется. Само наличие зазора еще не означает, что фасад автоматически становится вентилируемым.

Нужно ли оставлять воздушный зазор в любой наружной системе

Нет. Это одна из распространенных ошибок при понимании конструкции утепленного фасада.

В штукатурной системе наличие полости между утеплителем и наружным покрытием противоречит самому принципу устройства такой конструкции. В навесном фасаде, напротив, воздушная зона является важной частью системы.

Нельзя произвольно переносить отдельные элементы одной технологии в другую. Многослойный фасад работает как набор согласованных компонентов, а не как произвольная комбинация утеплителя, пленок, зазоров и отделочных материалов.

Слои наружного утепления деревянного дома

Древесина отличается от каменных материалов способностью заметно реагировать на изменение влажности. Она может изменять размеры, набирать и отдавать влагу, поэтому фасадная конструкция должна учитывать такие особенности.

При наружном утеплении деревянных стен особое значение имеют:

• возможность высыхания древесины;
• состояние существующих венцов или каркаса;
• защита от атмосферного увлажнения;
• движение воздуха в предусмотренных фасадом зонах;
• совместимость теплоизоляции с наружной отделкой;
• отсутствие условий для длительного удержания влаги.

Закрытие влажной древесины слоями с низкой способностью пропускать пар может привести к неблагоприятному режиму эксплуатации. Наружная отделка при этом долгое время способна выглядеть исправной, тогда как изменения происходят внутри конструкции.

Слои утепления каменных стен

Кирпичные, бетонные и блочные стены обычно отличаются большей стабильностью формы, однако их свойства тоже неодинаковы.

Плотный железобетон и ячеистый блок существенно различаются по теплопроводности и способности пропускать водяной пар. Керамический кирпич и легкие блоки также нельзя рассматривать как одинаковое основание.

При оценке наружного утепления учитывают не только прочность стены, но и ее влажностное состояние. Некоторые минеральные материалы после намокания высыхают достаточно долго, особенно если с наружной стороны появляется слой с высоким сопротивлением выходу пара.

Где чаще всего возникают проблемы

Большая часть дефектов наружного утепления связана не с центральной частью ровной стены, а с узлами и переходами.

К наиболее чувствительным зонам относятся:

• оконные и дверные откосы;
• наружные углы;
• цоколь;
• верхняя граница утепленного фасада;
• примыкания козырьков и кровли;
• балконы;
• места крепления наружных конструкций;
• выводы труб и кабелей;
• переходы между разными видами отделки.

На таких участках одновременно пересекаются задачи теплоизоляции, защиты от воды и механической надежности. Даже качественные материалы не компенсируют неудачное решение узла.

Типичные ошибки в понимании слоев наружного утепления

Чем больше пленок, тем надежнее фасад

Дополнительный барьер не всегда повышает долговечность. Непроницаемый слой может мешать высыханию конструкции и способствовать накоплению влаги.

Каждый материал должен иметь понятную функцию. Если назначение слоя нельзя сформулировать, его необходимость стоит оценивать особенно внимательно.

Главный показатель — толщина утеплителя

Толщина теплоизоляции влияет на тепловое сопротивление стены, но не определяет качество фасада целиком.

Даже значительный слой утеплителя не устраняет проблемы, связанные с разрывами теплоизоляционного контура, намоканием, поврежденной отделкой или неправильной работой примыканий.

Любая наружная отделка защищает утеплитель одинаково

Штукатурка, листовая облицовка, панели и другие фасадные решения работают по разным принципам. Одни создают практически сплошную наружную оболочку, другие являются экраном с воздушной зоной за ним.

Из-за этого различается и набор промежуточных слоев.

Утеплитель должен быть полностью изолирован от воздуха

Такое утверждение слишком упрощает устройство фасада. В одних конструкциях теплоизоляция действительно находится под сплошными наружными покрытиями, в других рядом с ней работает вентилируемая зона.

Важна не максимальная герметичность, а правильная работа выбранной системы.

Как оценивать многослойную стену целиком

Наружное утепление полезно рассматривать не как перечень материалов, а как последовательность функций.

Для оценки конструкции стоит понять:

• какой слой снижает теплопередачу;
• что защищает утеплитель от атмосферной влаги;
• как из стены может удаляться водяной пар;
• где проходит основная защита от ветра;
• чем воспринимаются нагрузки от наружной облицовки;
• предусмотрено ли удаление воды, случайно оказавшейся внутри фасада;
• сохраняется ли утепляющая оболочка возле проемов и других сложных участков;
• совместимы ли соседние материалы по своим физическим свойствам.

Такой подход позволяет заметить противоречия еще на уровне общей концепции. Если один слой одновременно должен пропускать влагу наружу и полностью блокировать ее движение, требуется более внимательная оценка его реальной функции.

Почему нельзя просто скопировать слои с другого дома

Внешне похожие здания могут иметь разные стены, режимы эксплуатации и фасадные системы. Состав, нормально работающий на каменной стене с навесной облицовкой, нельзя автоматически переносить на деревянную конструкцию или штукатурный фасад.

Различаться могут:

• материал несущей стены;
• уровень внутренней влажности;
• особенности вентиляции помещений;
• способность стены высыхать;
• тип наружной отделки;
• характер температурных деформаций;
• расположение наиболее паронепроницаемых слоев.

Поэтому универсальная схема из нескольких одинаковых материалов для любого дома существует только как упрощенная иллюстрация принципа. Реальная конструкция должна сохранять логичную последовательность функций.

Главный принцип многослойного наружного утепления

Хорошая система наружного утепления решает несколько задач одновременно. Она уменьшает теплопотери, защищает утеплитель от неблагоприятных внешних воздействий, не создает условий для длительного накопления влаги и сохраняет устойчивость отделки.

Сам утеплитель является лишь центральным элементом этой системы. Не меньшую роль играют основание, защита от воды и ветра, способы фиксации, армирующие или несущие элементы, воздушные зоны и наружная облицовка.

Качественная многослойная стена отличается не максимальным количеством материалов, а понятной функцией каждого из них. Лишний слой способен оказаться столь же проблемным, как и отсутствующий. Если же все элементы согласованы между собой, наружное утепление работает как единая оболочка здания: снижает теплопередачу, защищает стену и помогает поддерживать стабильный режим ее эксплуатации.
