Трубогиб из домкрата: как устроен, от чего зависит качество гибки и где проходят ограничения конструкции

Трубогиб на основе домкрата — один из самых понятных по принципу действия вариантов оборудования для деформации металлических труб. Его идея строится вокруг создания значительного направленного усилия: домкрат перемещает рабочий элемент, труба опирается на несколько точек и постепенно получает изгиб. При внешней простоте результат зависит не только от силы домкрата. Большое значение имеют жёсткость всей конструкции, геометрия опор, свойства самой трубы, характер приложения нагрузки и устойчивость оборудования.

Такой трубогиб нельзя считать универсальным устройством для любой металлической заготовки. Одна труба может сравнительно спокойно менять форму, другая при похожем воздействии начинает сплющиваться, заламываться или получать заметные вмятины. Даже две внешне похожие заготовки способны вести себя по-разному из-за толщины стенки, марки металла, формы сечения и способа изготовления.

Разобраться в устройстве домкратного трубогиба полезно не только тем, кто рассматривает подобную конструкцию для мастерской. Понимание принципов его работы помогает оценивать качество готового оборудования, замечать слабые места рамы и опор, а также заранее понимать, почему некоторые изгибы получить таким способом сложно.

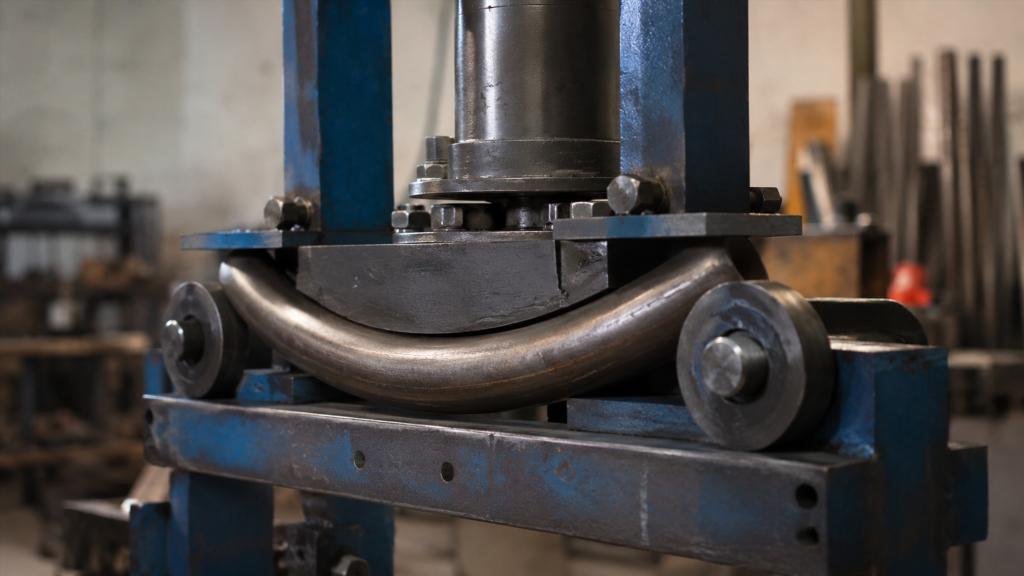

Как работает трубогиб с домкратом

В основе процесса лежит пластическая деформация металла. Заготовка располагается между опорными элементами, а усилие прикладывается к участку трубы между ними. По мере увеличения нагрузки наружная сторона изгиба растягивается, внутренняя сжимается, а участок трубы меняет первоначальную форму.

Домкрат здесь выполняет роль силового привода. Он позволяет создавать значительное усилие без сложной механической передачи. Но сам по себе мощный домкрат ещё не делает трубогиб эффективным. Нагрузка проходит через всю конструкцию, поэтому рама, опоры, крепления и рабочий элемент должны воспринимать её без чрезмерных смещений и перекосов.

Если часть усилия уходит на прогиб рамы или перемещение опор, движение домкрата уже не полностью превращается в деформацию трубы. В результате ухудшается контролируемость процесса, а повторить одинаковый изгиб на нескольких заготовках становится сложнее.

Чем прессовая гибка отличается от прокатки

Трубогиб с домкратом чаще относится к прессовому типу. Рабочий элемент давит на ограниченный участок трубы, а расположенные по сторонам опоры формируют условия для изгиба.

У роликового оборудования принцип другой. Заготовка проходит между роликами многократно, а кривизна изменяется постепенно. Такой способ особенно характерен для формирования плавных дуг большого радиуса.

У прессовой схемы есть свои особенности:

• усилие концентрируется на сравнительно небольшом участке;
• результат сильно зависит от формы рабочего элемента и опор;
• повышается вероятность местного сплющивания тонкостенной трубы;
• угол изгиба меняется по мере перемещения рабочего органа;
• точность повторения зависит от жёсткости конструкции и стабильности положения заготовки.

Эти особенности не делают прессовый трубогиб плохим или хорошим сами по себе. Они определяют его характер и область разумного применения.

Основные части домкратного трубогиба

Несмотря на разнообразие конструкций, большинство устройств такого типа состоит из нескольких функциональных узлов.

Рама

Рама воспринимает реактивную нагрузку, возникающую при работе домкрата. Именно через неё замыкается силовая схема устройства. При недостаточной жёсткости она начинает заметно деформироваться.

Небольшой упругий прогиб металлической конструкции сам по себе возможен под нагрузкой, но выраженные перемещения ухудшают работу трубогиба. Они способны менять положение опор относительно трубы и создавать дополнительные боковые нагрузки.

При оценке рамы обращают внимание не столько на её массивный внешний вид, сколько на общую силовую логику. Слабым местом иногда оказывается не основная балка, а соединение отдельных элементов, зона установки опоры или участок, где нагрузка передаётся через сравнительно небольшую площадь.

Домкрат

Домкрат создаёт рабочее усилие и перемещение. В подобных конструкциях обычно ценится его способность развивать значительную силу при относительно компактных размерах.

Однако запас усилия не заменяет правильно подобранную геометрию трубогиба. Если труба сопротивляется деформации сильнее, чем рассчитана конструкция, увеличение давления может привести не к аккуратному изгибу, а к повреждению заготовки или элементов оборудования.

Следует учитывать и направление нагрузки. Домкрат наиболее предсказуемо работает тогда, когда усилие передаётся без заметного бокового перекоса. Поперечные воздействия ухудшают стабильность всей системы.

Рабочий элемент

Контактирующая с трубой деталь часто имеет форму, приближенную к наружной поверхности заготовки. Чем лучше площадь контакта соответствует геометрии трубы, тем равномернее распределяется давление.

Узкая или неподходящая поверхность способна сильно вдавливаться в стенку. Особенно чувствительны к этому трубы с небольшой толщиной металла.

Рабочий элемент влияет не только на внешний вид места контакта, но и на характер всего изгиба. Слишком локальное приложение усилия повышает риск образования резкого перелома вместо плавной дуги.

Опоры

Опоры удерживают трубу и формируют точки, относительно которых она деформируется. Их положение существенно влияет на характер изгиба.

При изменении расстояния между опорами меняется распределение нагрузки. Одновременно меняются усилие, форма деформируемого участка и вероятность локальных повреждений трубы.

Важно и состояние поверхностей, с которыми соприкасается металл. Острые кромки, неровности и чрезмерно маленькая площадь контакта способны оставлять выраженные следы.

Почему труба при гибке сплющивается

Одна из характерных проблем прессовой гибки — изменение формы поперечного сечения. Круглая труба может стать овальной, а профильная — получить вогнутую или выпуклую стенку.

Причина связана с тем, что металл испытывает одновременно несколько типов деформации. Наружная часть изгиба растягивается, внутренняя сжимается, а боковые стенки перераспределяют возникающие напряжения.

Чем жёстче условия деформации, тем заметнее может становиться изменение сечения.

На результат влияют:

• отношение наружных размеров трубы к толщине стенки;
• материал и его пластичность;
• требуемая кривизна;
• форма контактных поверхностей;
• характер приложения силы;
• наличие сварного шва и его расположение;
• исходное состояние заготовки.

Тонкостенные трубы обычно чувствительнее к локальному давлению. У профильных заготовок дополнительным слабым местом становятся широкие плоские стенки, которые способны терять устойчивость при сжатии.

Откуда появляются заломы

Залом отличается от обычного плавного изгиба тем, что деформация концентрируется на небольшом участке. Вместо постепенно изменяющейся кривизны появляется выраженная зона перегиба.

Такое поведение может быть связано с несколькими причинами. Среди них — слишком малая зона контакта, недостаточная поддержка профиля, чрезмерно жёсткая геометрия изгиба или особенности самой трубы.

Опасность залома состоит не только во внешнем дефекте. Сильное локальное изменение формы способно уменьшать эффективное сечение трубы и создавать участок с повышенными остаточными напряжениями. Для декоративной детали это может быть вопросом внешнего вида, а для элемента, воспринимающего нагрузку, уже имеет значение его фактическая работоспособность.

Почему после снятия нагрузки угол меняется

Металл при деформации проявляет не только пластические, но и упругие свойства. Пока труба находится под нагрузкой, часть её изменения формы остаётся обратимой. После прекращения давления происходит небольшой возврат.

Это явление называют упругим возвратом. Из-за него положение трубы непосредственно под усилием не полностью совпадает с её окончательной формой после разгрузки.

Величина возврата зависит от:

• материала;
• геометрии профиля;
• толщины стенки;
• степени изгиба;
• состояния металла;
• особенностей процесса деформации.

Именно упругий возврат усложняет получение нескольких совершенно одинаковых деталей. Даже небольшие различия исходных заготовок или их положения могут отражаться на конечной геометрии.

Что влияет на точность гибки

Точность работы трубогиба нельзя оценивать только по способности согнуть металл. Важна повторяемость результата.

Если устройство используется эпизодически для деталей, где небольшие отклонения не имеют большого значения, требования могут быть одними. Для серии одинаковых элементов важность стабильной геометрии резко возрастает.

Жёсткость рамы

Прогибающаяся конструкция меняет взаимное расположение деталей трубогиба под нагрузкой. Один и тот же ход домкрата при разных усилиях может давать различный фактический результат.

Стабильность опор

Если опоры способны смещаться, поворачиваться или заметно люфтить, положение трубы становится менее предсказуемым.

Геометрия контактных элементов

Чем точнее поверхности соответствуют форме трубы, тем равномернее может распределяться давление. Несоответствие особенно заметно на трубах с тонкими стенками.

Одинаковость заготовок

Даже трубы одного номинального размера могут немного отличаться фактическими размерами стенки, механическими свойствами и состоянием материала. Эти различия отражаются на поведении при деформации.

Положение трубы

Перекос относительно рабочего элемента способен приводить к несимметричному изгибу. У профильной трубы это особенно заметно: деталь может не только изгибаться, но и стремиться повернуться вокруг продольной оси.

Круглая и профильная труба ведут себя по-разному

Форма поперечного сечения заметно влияет на способность заготовки переносить локальную нагрузку.

Круглая труба сравнительно равномерно распределяет напряжения по стенке, однако при сильной деформации сечение может становиться овальным.

У квадратного или прямоугольного профиля есть плоские стенки и выраженные углы. При изгибе наружная стенка растягивается, внутренняя испытывает сжатие, а боковые поверхности могут деформироваться сложным образом.

У прямоугольного профиля имеет значение даже ориентация заготовки. Изгиб относительно разных осей отличается по сопротивлению и характеру изменения формы.

Нельзя автоматически переносить результат работы с одной трубой на другую только потому, что их наружные размеры кажутся похожими.

Материал трубы тоже имеет значение

Под словом «труба» могут скрываться заготовки с весьма разными механическими свойствами.

Низкоуглеродистая сталь, нержавеющая сталь, алюминиевые сплавы и другие металлы по-разному реагируют на одинаковое внешнее воздействие. Отличается прочность, пластичность, склонность к упругому возврату и способность выдерживать локальное растяжение без появления повреждений.

Состояние материала также важно. На поведение способны влиять технология изготовления трубы, наличие сварного шва, термическая история и уже существующие деформации.

По этой причине характеристика домкрата сама по себе практически ничего не говорит о качестве будущего изгиба. Она описывает лишь одну составляющую системы.

Когда домкратная схема бывает уместна

Прессовый трубогиб ценят за относительно простую механику и возможность создавать значительное усилие. Он может быть удобен там, где требуется ограниченное количество операций и допускается характерная для такого способа форма изгиба.

К сильным сторонам концепции относятся:

• сравнительно простая силовая схема;
• отсутствие сложного привода;
• компактность некоторых исполнений;
• возможность работы с достаточно жёсткими заготовками;
• понятный принцип действия.

При этом важно учитывать ограничения.

Домкратная схема может быть менее удобна, когда требуется длинная плавная дуга, высокая серийная повторяемость или особенно бережное сохранение формы тонкостенного профиля.

Для таких задач принципиально другой тип трубогиба иногда оказывается более подходящим именно из-за характера формирования кривизны.

Домкратный и роликовый трубогиб: в чём различие

Эти два варианта часто воспринимают как взаимозаменяемые, хотя характер их работы заметно отличается.

Прессовое устройство воздействует на трубу локально. Изгиб формируется за счёт давления между опорами.

Роликовая конструкция позволяет постепенно изменять кривизну сравнительно протяжённого участка. Заготовка перемещается через систему роликов, а деформация накапливается за несколько проходов.

Домкратный принцип может быть удобнее для отдельных выраженных изгибов. Роликовый чаще ассоциируется с дугами и большими радиусами.

Ни один из вариантов нельзя назвать универсально лучшим. Различаются назначение, требования к конструкции и характер результата.

Почему мощный домкрат не решает все задачи

Распространённая ошибка — оценивать возможности трубогиба главным образом по максимальному усилию силового элемента.

Если увеличить силу при неизменной слабой раме, можно получить более значительную деформацию самой рамы. Если рабочая поверхность не соответствует трубе, повышенное давление сильнее повреждает стенку. Если заготовка уже близка к потере устойчивости, дополнительная нагрузка ускорит появление залома.

Эффективность определяется всей системой:

• силовым приводом;
• рамой;
• опорами;
• контактной геометрией;
• устойчивостью устройства;
• свойствами заготовки.

Слабое звено ограничивает работу независимо от мощности остальных частей.

Какие дефекты могут говорить о неправильном характере нагрузки

Внешний вид согнутой трубы способен многое рассказать о процессе деформации.

Выраженная вмятина

Часто связана с локальной концентрацией давления. Чем меньше фактическая площадь контакта, тем выше давление на конкретный участок стенки.

Сильная овальность круглой трубы

Показывает, что поперечное сечение заметно изменилось в процессе изгиба. Небольшое изменение формы возможно при многих способах гибки, но выраженная потеря сечения уже существенно влияет на качество детали.

Вогнутая стенка профильной трубы

Может возникать из-за потери устойчивости плоской поверхности при сжатии.

Скручивание

Если после гибки профиль оказывается повёрнут относительно исходной плоскости, причиной может быть несимметричная нагрузка или нестабильное положение трубы.

Неравномерная кривизна

Часто указывает на то, что деформация сосредоточилась в отдельных зонах, а не распределилась так, как предполагалось.

Безопасность при работе с домкратным трубогибом

Самая серьёзная особенность такого оборудования — большие силы, действующие в сравнительно компактной конструкции. Даже медленное движение домкрата не означает, что процесс безопасен сам по себе.

Под нагрузкой энергия накапливается в упруго деформированных элементах. При разрушении детали, соскальзывании трубы или потере устойчивости высвобождение может происходить резко.

Особого внимания требуют:

• состояние рамы и соединений;
• надёжность опор;
• устойчивость оборудования;
• отсутствие явных повреждений силовых деталей;
• положение заготовки;
• отсутствие людей в возможной зоне выброса детали;
• исправность самого домкрата.

Подозрительная деформация рамы, трещины, выраженный перекос или нестабильное положение заготовки нельзя воспринимать как обычную часть работы. Они свидетельствуют о том, что силовая система ведёт себя не так, как должна.

Типичные ошибки при оценке трубогиба из домкрата

Некоторые заблуждения повторяются особенно часто.

«Чем мощнее домкрат, тем лучше трубогиб».

Большое усилие полезно только тогда, когда остальные элементы способны безопасно и контролируемо его воспринимать.

«Любую трубу можно согнуть одним и тем же рабочим элементом».

Разная геометрия сечения требует разного характера поддержки. Универсальность здесь ограничена.

«Если труба согнулась, значит результат хороший».

Факт изгиба ничего не говорит о сохранности сечения, отсутствии заломов и повторяемости геометрии.

«Массивная рама автоматически является жёсткой».

Силовая работа конструкции определяется не только количеством металла, но и расположением элементов, характером соединений и направлением нагрузки.

«Один удачный изгиб подтверждает возможности оборудования».

Поведение другой трубы может отличаться из-за материала, толщины стенки и даже небольших различий в исходной заготовке.

Что важно оценивать в готовой конструкции

При рассмотрении домкратного трубогиба полезно смотреть на него как на единую силовую систему, а не на набор отдельных деталей.

Внимания заслуживают несколько характеристик:

• насколько устойчиво оборудование воспринимает нагрузку;
• сохраняют ли опоры своё положение;
• соответствует ли контактная геометрия типу трубы;
• есть ли признаки перекоса силовой линии;
• насколько равномерно деформируется заготовка;
• не получает ли профиль выраженных местных повреждений;
• можно ли повторять результат без заметного разброса.

Такая оценка намного содержательнее, чем сравнение устройств только по размеру домкрата или массивности рамы.

Ограничения самодельной конструкции

Самодельный трубогиб способен выполнять практические задачи, но его характеристики обычно не подтверждены испытаниями так, как это бывает у промышленного оборудования.

Не всегда заранее известны:

• фактическая допустимая нагрузка рамы;
• пределы отдельных соединений;
• устойчивость опор;
• повторяемость результата;
• характер работы при предельной нагрузке;
• ресурс конструкции.

Особенно осторожно стоит относиться к оборудованию, работающему с большими усилиями и не имеющему понятного запаса по прочности. Внешне исправная деталь не обязательно гарантирует достаточную надёжность под нагрузкой.

Итог

Трубогиб из домкрата привлекателен понятным принципом действия: значительное усилие прикладывается к трубе между опорами и заставляет металл пластически деформироваться. Но реальная работа устройства определяется далеко не одним домкратом.

Качество изгиба зависит от жёсткости рамы, устойчивости опор, формы контактных деталей, геометрии трубы и механических свойств материала. При неблагоприятном сочетании этих факторов вместо плавного изгиба появляются заломы, вмятины, овальность или скручивание.

Главное ограничение прессовой домкратной схемы связано с локальным характером приложения силы. Она хорошо показывает себя там, где такой принцип соответствует требуемой форме детали, но не заменяет все остальные способы гибки труб.

Оценивать подобное устройство стоит по работе всей силовой системы: насколько стабильно оно удерживает заготовку, как распределяет нагрузку, сохраняет ли форму трубы и остаётся ли конструкция предсказуемой под усилием. Именно эти признаки определяют практическую ценность трубогиба гораздо точнее, чем одна характеристика домкрата.
