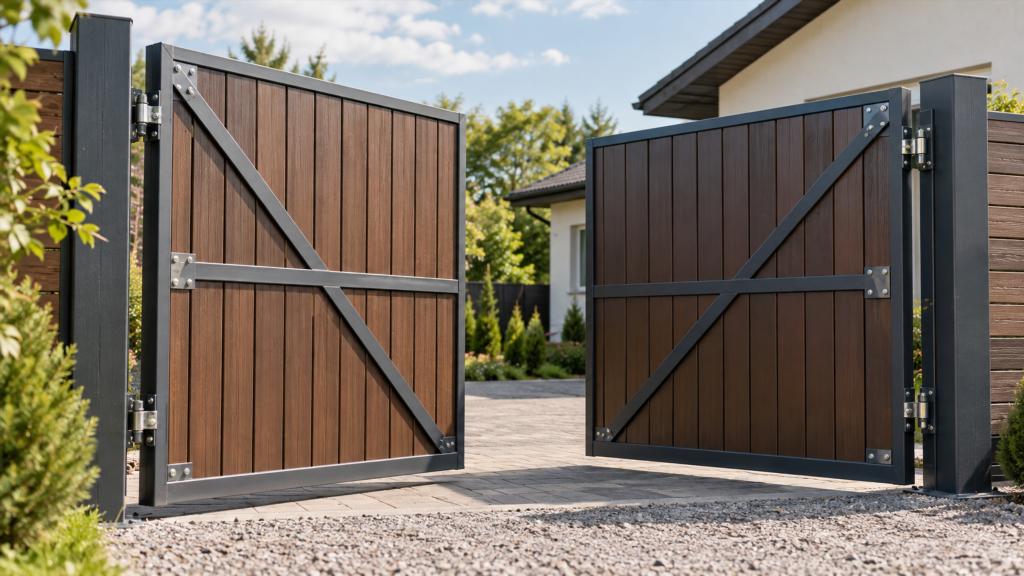

Распашные ворота без сварки: способы сборки каркаса, прочность и ограничения конструкции

Распашные ворота можно собрать без сварочного аппарата, используя болтовые соединения, готовые крепёжные элементы, уголки, накладки и профильные детали. Такой подход особенно интересен тем, кто хочет получить разборную конструкцию, не имеет сварочного оборудования или предпочитает избежать работ с открытым огнём.

Отказ от сварки сам по себе не делает ворота ненадёжными. Основная задача заключается в другом: обеспечить достаточную жёсткость створок и не допустить постепенного расшатывания соединений. У сварной рамы отдельные элементы после соединения фактически превращаются в единый каркас. У сборной конструкции нагрузки передаются через крепёжные узлы, поэтому качество этих узлов сильнее влияет на итоговую устойчивость ворот.

Без сварки чаще всего собирают сравнительно лёгкие распашные ворота для частного участка, хозяйственной зоны или дачи. При большой ширине створок, тяжёлой облицовке, высокой ветровой нагрузке и массивном металлическом каркасе требования к соединениям заметно возрастают.

Какие варианты сборки ворот без сварки применяются

Наиболее распространённый принцип — механическое соединение деталей каркаса. Профильные трубы, металлические уголки или другие элементы удерживаются болтами через соединительные пластины, накладки и уголковые детали.

Существует несколько основных конструктивных вариантов.

• Рама из металлического профиля с болтовыми соединениями.
• Каркас из металлического уголка, соединённый накладками и крепежом.
• Комбинированная конструкция с металлическим наружным контуром и деревянными элементами.
• Деревянный каркас с металлическими усилителями в наиболее нагруженных местах.
• Сборная система из готовых профилей и соединительных элементов.

У каждого решения есть свои ограничения. Простая прямоугольная рама из четырёх деталей может выглядеть достаточно прочной, однако именно прямоугольник легко деформируется в ромб, если соединения в углах допускают даже небольшое смещение. Из-за этого для распашных ворот важны не только сами крепежи, но и диагональные либо угловые усиления.

Почему створка распашных ворот стремится провиснуть

Створка закреплена на петлях только с одной стороны. Её противоположный край остаётся свободным и создаёт постоянную нагрузку на каркас.

Чем шире и тяжелее створка, тем больше момент, действующий на петлевую сторону. Даже если металлический профиль сам по себе почти не прогибается, небольшая подвижность нескольких болтовых соединений может суммироваться. В результате свободный угол створки начинает постепенно опускаться.

Проблема проявляется характерными признаками:

• нижний край створки приближается к земле;
• между двумя створками появляется неравномерный зазор;
• запорные элементы перестают совпадать;
• створка начинает задевать ответную часть или покрытие въезда;
• соединения каркаса требуют периодической подтяжки.

Для сварной конструкции подобное тоже возможно, особенно при недостаточной жёсткости рамы или слабых опорах. У сборных ворот дополнительным слабым местом становятся механические соединения.

Зачем каркасу диагональные усиления

Прямоугольная рамка хорошо сопротивляется изгибу отдельных профилей, но значительно хуже сохраняет геометрию, если её углы способны смещаться.

Диагональный элемент превращает прямоугольник в систему треугольников. Треугольник геометрически значительно устойчивее: его форму невозможно изменить без деформации или изменения длины одной из сторон.

В сборных воротах усиление может быть выполнено несколькими способами:

• металлической диагональю;
• жёсткой раскосиной;
• крупными угловыми накладками;
• дополнительными поперечинами;
• сочетанием поперечного и диагонального усиления.

Выбор зависит от размеров створки, материала каркаса и массы заполнения.

Одной небольшой угловой пластины обычно недостаточно, чтобы превратить длинную створку в действительно жёсткую конструкцию. Чем крупнее ворота, тем заметнее становится роль общей геометрии каркаса.

Болтовые соединения: преимущества и слабые стороны

Болтовая сборка удобна тем, что соединение можно разобрать. Повреждённый профиль или элемент облицовки при необходимости проще заменить, не вырезая сварной участок.

Есть и другие преимущества:

• не требуется сварочный аппарат;
• отсутствуют сварочные деформации металла;
• можно собирать конструкцию из заранее подготовленных деталей;
• повреждённые элементы проще демонтировать;
• часть работ можно выполнять без горячих процессов.

Главная особенность такого соединения — наличие контактных поверхностей и отверстий под крепёж. Под нагрузкой детали могут слегка смещаться относительно друг друга. Даже очень небольшие перемещения со временем способны вызвать люфт.

Особенно чувствительны к этому соединения, постоянно испытывающие переменные нагрузки. Ворота при каждом открывании и закрывании разгоняются, останавливаются, испытывают толчки от ветра и давление на запорные устройства.

Крепёж должен воспринимать не только статический вес створки, но и повторяющиеся нагрузки.

Почему количество болтов не всегда означает прочность

Можно предположить, что чем больше крепежа установлено в соединении, тем оно надёжнее. На практике значение имеет не только количество болтов.

На работу узла влияют:

• расположение отверстий;
• расстояние между точками крепления;
• площадь соединительной пластины;
• толщина соединяемых элементов;
• жёсткость самого профиля;
• характер нагрузки;
• способность деталей сопротивляться повороту относительно друг друга.

Если два профиля соединены небольшой пластиной, расположенной почти в одной точке, даже несколько близко стоящих болтов могут плохо сопротивляться вращению узла.

Гораздо эффективнее распределять соединение по определённой площади. Широкая накладка или уголковый элемент создаёт большее плечо между крепёжными точками и лучше удерживает геометрию рамы.

Какой материал каркаса подходит для сборных ворот

Профильная металлическая труба

Прямоугольная или квадратная профильная труба удобна благодаря высокой жёсткости при сравнительно небольшой массе. Она часто применяется в сварных воротах и может использоваться в сборных конструкциях.

Сложность заключается в соединении углов. При сварке трубы непосредственно связываются между собой. При сборке приходится использовать наружные или внутренние соединительные детали.

Отверстия под болты также несколько ослабляют стенку профиля, поэтому размещение большого количества крепежа в небольшом участке нежелательно.

Металлический уголок

Уголок удобен для механической сборки благодаря открытой форме профиля. К его полкам сравнительно легко крепить накладки, поперечины и облицовку.

При этом сопротивление скручиванию у открытого профиля обычно ниже, чем у замкнутой профильной трубы сопоставимых размеров. Для длинных створок приходится уделять больше внимания раскосам и дополнительным связям.

Древесина

Деревянные ворота можно собирать практически полностью без сварки. Металлическими остаются петли, крепёж, угловые накладки и другие соединительные элементы.

Древесина хорошо подходит для относительно лёгких створок, но имеет собственные особенности. Влажность материала меняется, элементы могут немного разбухать, усыхать или коробиться. Со временем это влияет на геометрию рамы и затяжку крепежа.

Для деревянного каркаса особенно важно, чтобы конструкция не зависела только от нескольких винтов, удерживающих прямоугольник по углам.

Чем можно заполнить створку

Масса облицовки имеет огромное значение. Даже очень жёсткий каркас начинает испытывать значительно большие нагрузки после установки тяжёлого заполнения.

Для распашных ворот применяют:

• металлический лист;
• профилированный лист;
• металлический штакетник;
• деревянные доски или рейки;
• сетчатые панели;
• различные лёгкие панельные материалы.

У каждого варианта различается не только вес, но и воздействие ветра.

Сплошная створка работает почти как большой парус. При сильных порывах давление передаётся на каркас, петли и столбы. Решётчатая или штакетная конструкция пропускает часть воздушного потока и обычно создаёт меньшую ветровую нагрузку.

Поэтому две створки одинаковых размеров могут предъявлять совершенно разные требования к раме.

Сплошные ворота и ветровая нагрузка

При оценке ворот часто обращают внимание главным образом на собственный вес створки. Для сплошной обшивки ветер иногда создаёт не менее важную нагрузку.

Высокая широкая створка имеет значительную площадь. При порыве ветра на неё действует давление, способное:

• нагружать петли;
• деформировать раму;
• расшатывать крепёжные соединения;
• увеличивать нагрузку на опорные столбы;
• резко перемещать открытую створку.

Для сборного каркаса это особенно важно, поскольку циклические боковые нагрузки могут постепенно ослаблять соединения.

Если участок расположен на открытом месте, где регулярно бывают сильные ветры, лёгкость самостоятельной сборки не должна быть главным критерием конструкции ворот.

Петли и каркас — единая система

Даже хорошо собранная рама не решает задачу полностью. В распашных воротах каркас работает вместе с петлями и опорами.

Петлевая сторона воспринимает вес всей створки. Нагрузка передаётся от каркаса через крепление петель на столб или другую опорную конструкцию.

Для ворот без сварки появляется дополнительный вопрос: каким способом петли закреплены на створке.

Существуют петли и монтажные элементы, допускающие механическое крепление. Однако узел должен выдерживать длительную нагрузку и не позволять креплению смещаться в отверстиях.

Если сама рама собрана жёстко, а петля прикреплена к тонкой стенке профиля через небольшую точку, слабым местом становится уже не каркас, а крепление петли.

Почему важны опорные столбы

Провисание створки иногда ошибочно связывают исключительно с рамой или петлями. На деле причиной может быть движение самого столба.

Незначительный наклон опоры сразу изменяет положение всей створки. На широких воротах небольшое смещение у петли превращается в заметное изменение положения дальнего края.

Опоры испытывают:

• вертикальную нагрузку от массы ворот;
• изгибающую нагрузку от створки;
• воздействие ветра;
• нагрузки при открывании и закрывании;
• сезонные перемещения грунта.

Поэтому лёгкая сборная створка на слабых или подвижных опорах не обязательно окажется стабильнее тяжёлой сварной конструкции.

Когда ворота без сварки выглядят разумным решением

Сборная конструкция особенно удобна там, где створки имеют умеренные размеры и массу, а владельцу важна возможность собрать или ремонтировать каркас обычным инструментом.

Такое решение может быть оправдано, если:

• ворота имеют сравнительно лёгкое заполнение;
• конструкция предусматривает полноценные раскосы;
• соединительные узлы достаточно жёсткие;
• крепёж остаётся доступным для осмотра;
• нет необходимости создавать очень широкие тяжёлые створки;
• опоры рассчитаны на соответствующие нагрузки.

Преимуществом становится ремонтопригодность. Если отдельный профиль повреждён коррозией или механическим воздействием, его можно снять и заменить без вырезания участка рамы.

Разборность также удобна при перевозке крупных элементов.

Когда отсутствие сварки становится ограничением

Чем крупнее и тяжелее ворота, тем сложнее сделать механические соединения достаточно жёсткими без значительного усложнения конструкции.

Особого внимания требуют ситуации, когда планируется:

• очень широкая створка;
• тяжёлая сплошная облицовка;
• высокая конструкция;
• установка автоматики;
• эксплуатация на открытом ветреном участке;
• большое количество ежедневных циклов открывания;
• повышенная нагрузка на запорные элементы.

В подобных условиях сборный каркас всё ещё технически возможен, но количество соединительных деталей, усилений и крепежа увеличивается. Иногда конструкция становится тяжелее и сложнее сварного аналога.

Отказ от сварки имеет смысл, пока он упрощает изготовление и обслуживание, а не вынуждает компенсировать недостаточную жёсткость множеством дополнительных элементов.

Сварной и болтовой каркас: в чём реальная разница

Сварная рама обычно компактнее. В углах не требуются крупные внешние накладки и большое количество крепежа. При качественно выполненных соединениях каркас хорошо сопротивляется изменению геометрии.

У сварки есть и недостатки. Требуются оборудование и соответствующие навыки, металл нагревается, а при неравномерной сварке профиль может деформироваться.

Болтовая конструкция более технологична для сборки обычным инструментом. Её легче разбирать и ремонтировать.

Сравнение можно свести к нескольким характеристикам.

Сварная рама:

• обычно имеет меньше соединительных деталей;
• позволяет получить компактные угловые узлы;
• хорошо подходит для тяжёлых металлических конструкций;
• сложнее разбирается и ремонтируется заменой отдельных профилей.

Сборная рама:

• не требует сварочных работ;
• позволяет заменять отдельные элементы;
• требует хорошо продуманного усиления углов;
• чувствительнее к появлению люфтов;
• нуждается в контроле состояния механических соединений.

Нельзя утверждать, что один тип всегда прочнее другого. Плохо сваренная рама может оказаться слабее грамотно рассчитанной сборной конструкции. Разница состоит прежде всего в способе передачи нагрузки между элементами.

Типичные причины проблем со сборными воротами

Недостаточная диагональная жёсткость

Створка сохраняет прямоугольную форму только за счёт крепления углов. Постепенно она начинает деформироваться в ромб.

Слишком маленькие соединительные пластины

Крепёж сосредоточен на небольшой площади, поэтому узел недостаточно хорошо сопротивляется повороту элементов.

Тяжёлая облицовка на лёгком каркасе

Сам каркас может выглядеть жёстким до установки заполнения, но после увеличения массы нагрузка резко возрастает.

Слабое крепление петель

Даже прочная рама начинает смещаться, если петлевой узел деформирует профиль или постепенно разбивает отверстия.

Отсутствие учёта ветра

Большая сплошная створка получает значительную боковую нагрузку, которая со временем расшатывает соединения и опоры.

Недостаточно жёсткие столбы

Ворота регулируют и усиливают, хотя реальная причина изменения зазоров заключается в движении опор.

Коррозия в местах соединений

В сборной металлической раме больше контактных поверхностей, отверстий и закрытых участков под накладками. Если там задерживается влага, коррозия может развиваться незаметно.

Как оценивать конструкцию до изготовления

Безопаснее рассматривать распашные ворота не как отдельную прямоугольную раму, а как систему из нескольких взаимосвязанных частей:

• створки;
• её усилителей;
• облицовки;
• петель;
• креплений;
• опорных столбов;
• запоров;
• возможной автоматики.

Изменение одного элемента влияет на остальные. Более тяжёлая облицовка требует большей жёсткости створки и увеличивает нагрузку на петли. Более широкая створка увеличивает рычаг относительно опоры. Сплошное заполнение повышает воздействие ветра. Добавление привода создаёт дополнительные точки приложения усилий.

Для небольшой калитки допустимые конструктивные решения могут оказаться неподходящими для широких въездных ворот.

Нужно ли регулярно обслуживать болтовые соединения

Сборные ворота желательно периодически осматривать. Это не означает, что крепёж обязательно будет постоянно раскручиваться. Осмотр позволяет обнаружить изменения раньше, чем появится заметное провисание створки.

Стоит обращать внимание на следующие признаки:

• изменился зазор между створками;
• свободный край опустился;
• появились следы взаимного перемещения деталей;
• вокруг отверстий заметна деформация;
• крепёж или накладки покрываются коррозией;
• при движении ворот появился люфт;
• створка начала закрываться с большим усилием.

Подтягивание крепежа не должно становиться постоянным способом компенсации неправильной геометрии. Если соединение регулярно ослабевает, необходимо искать причину: недостаточную жёсткость узла, деформацию профиля, движение опоры или слишком большую нагрузку.

Можно ли сделать надёжные распашные ворота полностью без сварки

Да, распашные ворота могут быть собраны без сварки и при грамотной конструкции нормально выполнять свою функцию. Механическое соединение профилей само по себе не является недостатком. Подобный принцип используется во множестве металлических сооружений.

Главное отличие заключается в требованиях к узлам. Сварной шов способен непосредственно связать поверхности двух профилей, а разборному соединению нужны накладки, уголки или другие детали, которые передают усилия через крепёж.

Для лёгких и средних по размеру створок такой подход может быть удобным и практичным. Особенно хорошо он сочетается с относительно лёгкой облицовкой и конструкцией, в которой предусмотрены раскосы.

При увеличении ширины, высоты и массы створки требования быстро растут. Большие сплошные ворота испытывают одновременно собственный вес, ветровую нагрузку и повторяющиеся динамические воздействия. Здесь уже важна не возможность соединить четыре профильные трубы болтами, а способность всей системы сохранять геометрию годами.

Распашные ворота без сварки лучше рассматривать как полноценную сборную инженерную конструкцию, а не как упрощённый вариант сварной рамы. Хороший результат определяется жёсткостью каркаса, правильной передачей нагрузок, устойчивостью опор и надёжностью крепления петель. Если эти условия соблюдены, разборная конструкция может быть прочной, ремонтопригодной и удобной в эксплуатации.
