Как работают стяжные шпильки в опалубке и почему от них зависит устойчивость щитов

При устройстве монолитных бетонных конструкций опалубка должна не просто задавать будущему элементу нужную форму. Ей приходится воспринимать значительное давление бетонной смеси и сохранять геометрию до тех пор, пока материал не приобретет достаточную прочность. Одними из элементов, которые помогают удерживать противоположные щиты в заданном положении, служат стяжные шпильки.

Их задача кажется простой: не позволить двум сторонам опалубки разойтись под нагрузкой. Однако работа стяжки связана сразу с несколькими факторами — давлением смеси, жесткостью щитов, состоянием резьбы, качеством гаек, распределением усилий и общей конфигурацией опалубочной системы. Если рассматривать шпильку отдельно от остальных деталей, трудно понять, почему одинаковый с виду крепеж в разных условиях ведет себя по-разному.

Зачем опалубке нужны стяжные шпильки

Свежая бетонная смесь обладает значительной массой и оказывает давление на ограждающие ее поверхности. Особенно заметно это при формировании вертикальных конструкций: стен, участков фундамента, колонн и других элементов, где смесь находится между двумя противоположными щитами.

Щиты стремятся разойтись наружу. Наружные подпорки и элементы каркаса помогают сопротивляться этой нагрузке, но во многих опалубочных системах дополнительно используются сквозные стяжки. Шпилька проходит через конструкцию опалубки и связывает две ее противоположные стороны.

Система работает на удержание расстояния между щитами. В упрощенном виде нагрузка передается от бетонной смеси на поверхность опалубки, затем на элементы ее каркаса и далее на узлы стяжки.

Стяжные шпильки позволяют:

• удерживать противоположные щиты от расхождения;
• поддерживать заданную ширину формируемой конструкции;
• распределять усилия между отдельными участками опалубки;
• повышать пространственную устойчивость системы;
• использовать разборную конструкцию, элементы которой могут применяться повторно.

Шпилька не является самостоятельной опорой для всей опалубки. Она работает как часть общей системы вместе с щитами, ребрами жесткости, гайками, шайбами, балками, подкосами и другими элементами.

Почему бетонная смесь раздвигает щиты

Давление на опалубку возникает из-за массы смеси и ее подвижности. Пока бетон не начал заметно схватываться, он способен передавать нагрузку на боковые стенки формы. Нижние участки вертикальной опалубки во многих ситуациях испытывают более значительное воздействие, чем расположенные выше.

Характер нагрузки зависит не только от высоты конструкции. На него влияют свойства бетонной смеси, скорость заполнения формы, температура и особенности самой опалубочной системы.

Это объясняет, почему стяжные элементы нельзя рассматривать только как крепеж, который соединяет две поверхности. Они воспринимают усилие, способное меняться во времени и распределяться по щиту неравномерно.

Что происходит при недостаточной жесткости системы

Если опалубка недостаточно жесткая, нагрузка может проявляться не только заметным смещением щитов. Возможны локальные прогибы, раскрытие стыков, изменение толщины будущей конструкции и перекос отдельных элементов.

Нагрузка при этом перераспределяется. Отдельные узлы могут начать воспринимать большее усилие, чем соседние. Даже исправная шпилька не компенсирует недостаточную жесткость всей системы, если щиты или их усиление не соответствуют фактическим условиям работы.

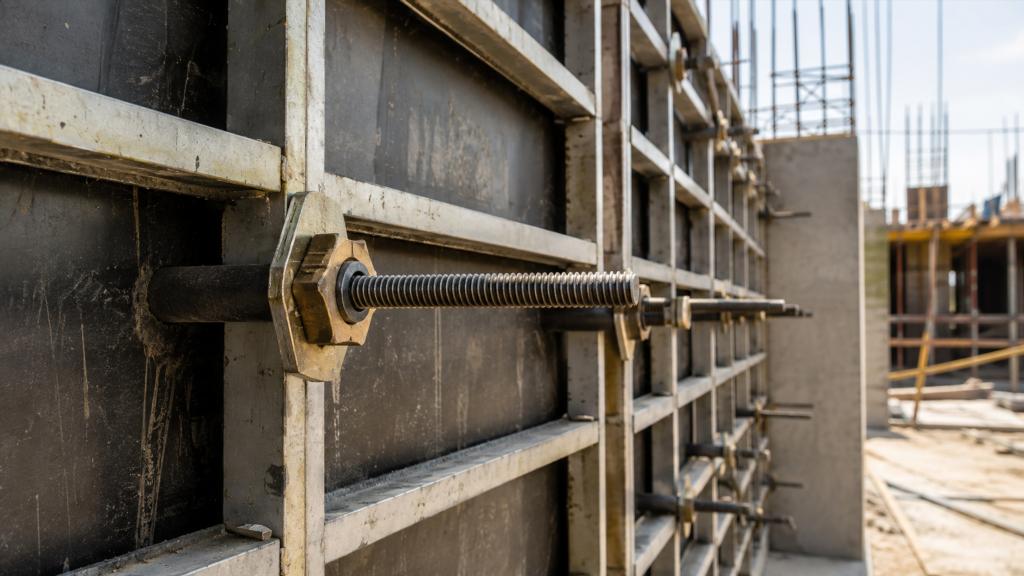

Как устроена стяжная система

Стяжная шпилька обычно представляет собой металлический стержень с резьбой, рассчитанной на работу с соответствующими гайками. Но полноценный узел включает значительно больше деталей.

В него могут входить:

• сама шпилька;
• гайки;
• опорные шайбы или пластины;
• защитная трубка;
• конусные элементы;
• детали каркаса щитов, через которые передается нагрузка.

Назначение отдельных компонентов различается. Гайки создают опорный узел на наружной стороне опалубки, шайбы помогают распределять усилие на большей площади, а защитные трубки позволяют отделить металлическую стяжку от бетонной смеси в тех системах, где шпильку предполагается извлекать после набора бетоном необходимой прочности.

Как усилие передается на шпильку

Главная особенность стяжки состоит в том, что шпилька преимущественно воспринимает растягивающую нагрузку. Бетонная смесь давит на щиты в противоположных направлениях, а соединяющий их стержень препятствует увеличению расстояния между ними.

Само усилие не возникает непосредственно на поверхности шпильки. Оно проходит через несколько элементов конструкции.

Бетон давит на опалубочную поверхность. Щит передает нагрузку на свой каркас. Каркас взаимодействует с опорной частью стяжного узла. Гайка и шайба передают усилие на резьбовой стержень. На противоположной стороне происходит аналогичное взаимодействие.

Качество работы такого узла определяется состоянием всей цепочки. Прочная шпилька не решает проблему, если нагрузка передается на слабый или деформированный участок щита.

Почему важна форма резьбы

Стяжные шпильки для опалубки отличаются от многих обычных резьбовых крепежных элементов характером поверхности и назначением. Конструкция резьбы должна обеспечивать надежное взаимодействие с гайкой при значительных рабочих усилиях и в условиях строительной площадки.

На резьбу могут попадать бетонная смесь, цементное молочко, песок и другие загрязнения. Поверхность также подвергается механическим воздействиям во время транспортировки, сборки и разборки опалубки.

Поврежденная резьба способна нарушить нормальную работу гайки. Опасность представляет не только ситуация, когда гайку невозможно переместить по стержню. Частично поврежденные витки могут создавать неравномерное распределение нагрузки и снижать надежность соединения.

Гайка — не менее важная часть узла

Иногда основное внимание уделяют металлическому стержню, а гайку воспринимают как обычное дополнение. Для стяжной системы это неверный подход.

Именно через гайку усилие передается между шпилькой и наружной частью опалубки. Ее рабочая поверхность должна взаимодействовать с резьбой стержня без критических повреждений, перекосов и выраженного износа.

Опорная часть также имеет большое значение. Чем хуже распределяется нагрузка на щит или силовой элемент каркаса, тем выше риск локальной деформации.

Состояние стяжного узла оценивают комплексно. Внимания требуют не только шпильки, но и гайки, шайбы, пластины и поверхности, на которые они опираются.

Для чего применяют защитные трубки

В разборных системах шпилька может проходить внутри пластиковой или другой подходящей защитной трубки. Такая деталь формирует канал через бетон и предотвращает непосредственное сцепление стержня с затвердевшей смесью.

После демонтажа опалубки металлическую шпильку можно извлечь и использовать повторно, если ее состояние остается пригодным для дальнейшей эксплуатации.

Трубка выполняет сразу несколько функций:

• отделяет шпильку от бетона;
• облегчает последующее извлечение стержня;
• защищает часть поверхности от непосредственного контакта со смесью;
• помогает сформировать контролируемый проход через бетонную конструкцию.

Оставшийся канал требует отдельного внимания с учетом назначения бетонного элемента. Особенно важны требования к герметичности, влагостойкости и эксплуатационным свойствам конструкции.

Зачем нужны конусные элементы

На концах защитных трубок могут использоваться конусы. Они формируют расширение возле поверхности бетона и облегчают последующую обработку отверстия.

Функция этих деталей связана не с усилением самой шпильки, а с организацией прохода стяжки через будущую бетонную конструкцию.

Что влияет на нагрузку на стяжные шпильки

Нагрузка на отдельный элемент определяется не одной характеристикой. Она зависит от сочетания особенностей бетонной смеси, размеров конструкции и схемы самой опалубки.

На работу стяжек влияют:

• высота заполнения опалубки;
• свойства и подвижность бетонной смеси;
• темп заполнения;
• температура;
• жесткость щитов;
• расположение силовых элементов;
• расстояние между соседними стяжными узлами;
• качество соединения всех деталей системы;
• состояние многократно использовавшегося крепежа.

По этой причине подбор стяжек нельзя сводить к принципу «чем толще шпилька, тем надежнее». Работоспособность определяется системой в целом и ее соответствием конкретной опалубке.

Почему расположение стяжек имеет значение

Каждая шпилька воспринимает нагрузку с определенной части опалубочной поверхности. Если стяжные узлы расположены слишком редко для существующей конструкции, площадь, нагрузка с которой передается на отдельный элемент, увеличивается.

Но воздействие испытывает не только шпилька. Между точками крепления способны сильнее прогибаться щиты и элементы каркаса.

Слишком большое внимание только к количеству шпилек также не решает задачу. Важны расположение ребер жесткости, качество соединений, состояние опалубочных панелей и работа внешних поддерживающих элементов.

Схема стяжек должна рассматриваться как часть проекта или системы опалубки, а не как самостоятельный набор крепежных точек.

Основные признаки проблем со стяжными элементами

Многоразовое применение — одно из преимуществ металлических шпилек. Одновременно повторная эксплуатация приводит к накоплению повреждений.

Поводом для внимательной оценки могут быть:

• заметная деформация стержня;
• повреждения резьбы;
• сильная коррозия;
• трещины и другие выраженные дефекты;
• затрудненное нормальное взаимодействие с гайкой;
• деформированные опорные элементы;
• следы значительного механического воздействия.

Налипший бетон также осложняет оценку состояния резьбовой поверхности. Загрязнение способно мешать перемещению гайки и скрывать дефекты.

Чем опасна коррозия

Стальные элементы на строительной площадке регулярно контактируют с влагой. Неблагоприятные условия хранения усиливают коррозионные процессы.

Небольшое поверхностное изменение внешнего вида и глубокое разрушение металла имеют разное значение. Опасность представляет выраженная коррозия, уменьшающая рабочее сечение, повреждающая резьбу и создающая участки концентрации напряжений.

Особенно внимательно следует относиться к деталям, которые использовались многократно и долго хранились во влажных условиях.

Коррозия опорных элементов тоже имеет значение. Если повреждается гайка или шайба, качество передачи усилия между стяжкой и опалубкой ухудшается даже при хорошем состоянии самого стержня.

Почему нельзя оценивать шпильку только по диаметру

Внешний размер стержня — лишь одна из характеристик. Для рабочего узла имеют значение материал, геометрия резьбы, состояние поверхности, совместимость с гайками и фактическая способность всех компонентов воспринимать нагрузку.

Две похожие внешне шпильки могут отличаться по эксплуатационным характеристикам. Еще больше различий появляется у деталей после нескольких циклов использования.

Оценка только по внешней толщине создает ложное ощущение надежности. Для опалубочных систем важны характеристики конкретных элементов и правила их совместного применения.

Как ошибки проявляются на готовой конструкции

Проблемы со стяжкой способны отразиться не только на самой опалубке, но и на результате бетонирования.

Если противоположные щиты изменяют положение, могут появляться отклонения геометрии. При локальных деформациях поверхности иногда образуются выпуклости или другие неровности. Раскрытие стыков повышает вероятность выхода цементного молочка и ухудшения качества поверхности в отдельных местах.

Более серьезное нарушение устойчивости опалубки связано уже с риском значительного смещения щитов и повреждения конструкции во время бетонирования.

Качество крепления влияет сразу на несколько характеристик:

• сохранение размеров бетонного элемента;
• ровность его поверхностей;
• устойчивость опалубки во время заполнения;
• качество стыков;
• безопасность выполнения работ.

Шпилька работает только вместе с жестким щитом

Представление о том, что основную прочность опалубке обеспечивают стяжные стержни, упрощает реальную картину.

Шпилька ограничивает расхождение противоположных сторон, но участок щита между точками передачи усилия все равно должен обладать достаточной жесткостью. Если панель или усиливающий элемент заметно прогибается, наличие прочной стяжки не сохраняет идеальную плоскость поверхности.

Работа системы распределяется между несколькими группами деталей. Щит контактирует с бетоном, ребра и балки перераспределяют давление, стяжки связывают противоположные стороны, подкосы помогают сохранять положение всей опалубки.

Надежность определяется согласованной работой этих элементов.

Многоразовое использование и ресурс стяжек

Возможность повторного применения делает стяжные шпильки удобными для разборных опалубочных систем. Однако многоразовость не означает неограниченный срок службы.

Каждый рабочий цикл сопровождается нагрузкой, контактом с загрязнениями, перемещением гаек, транспортировкой и демонтажом. При неаккуратном обращении могут повреждаться резьба и поверхность стержня.

Между циклами эксплуатации состояние деталей имеет не меньшее значение, чем во время бетонирования. Неблагоприятное хранение ускоряет коррозию, а механическое складирование способно привести к изгибам и повреждению резьбовых участков.

Исправность многоразового крепежа следует воспринимать как изменяющееся состояние, а не как постоянное свойство детали.

Типичные ошибки восприятия стяжной системы

Одна из распространенных ошибок — считать шпильку обычным универсальным крепежом. Ее работа определяется нагрузкой опалубочной системы и совместимостью с другими деталями.

Не менее рискованно оценивать исправность исключительно визуально, не обращая внимания на резьбовое соединение и опорные элементы.

Также встречается представление, что увеличение числа стяжек автоматически исправляет недостатки слабых щитов. Стяжные элементы действительно участвуют в распределении нагрузки, но не заменяют требуемую жесткость панелей и каркаса.

Еще одна ошибка связана с повторным применением. Если стержень удалось демонтировать после бетонирования, это не означает, что его состояние автоматически пригодно для следующего рабочего цикла.

Что важно оценивать в стяжной системе

При рассмотрении опалубки полезно оценивать не отдельную деталь, а всю цепочку передачи нагрузки.

Внимания требуют:

• состояние щитов;
• жесткость каркаса;
• качество опорных поверхностей;
• исправность шпилек;
• состояние гаек и шайб;
• совместимость элементов;
• наличие деформаций;
• состояние защитных трубок и конусов;
• общая устойчивость опалубки.

Такой подход позволяет увидеть слабые места, которые невозможно обнаружить при оценке одной только металлической шпильки.

Роль стяжных шпилек в качестве монолитных работ

Стяжные шпильки занимают сравнительно небольшое место в общей массе опалубочного оборудования, но выполняют важную силовую функцию. Они связывают противоположные стороны формы и помогают удерживать заданную геометрию при воздействии бетонной смеси.

Надежность такого крепления зависит от качества металла и резьбы, состояния гаек, распределения нагрузки, жесткости щитов и исправности остальных частей системы. Слабым звеном может оказаться не сама шпилька, а опорная поверхность, поврежденная гайка, деформированный элемент каркаса или участок щита между точками стяжки.

Опалубочная стяжка эффективна тогда, когда рассматривается как единый силовой узел. Шпилька в нем воспринимает растяжение, гайки передают усилие, опорные детали распределяют нагрузку, а каркас и щиты сохраняют форму бетонной конструкции. Именно совместная работа этих элементов позволяет опалубке противостоять давлению свежей смеси и удерживать заданную геометрию до момента, когда бетон сможет сохранять форму самостоятельно.
