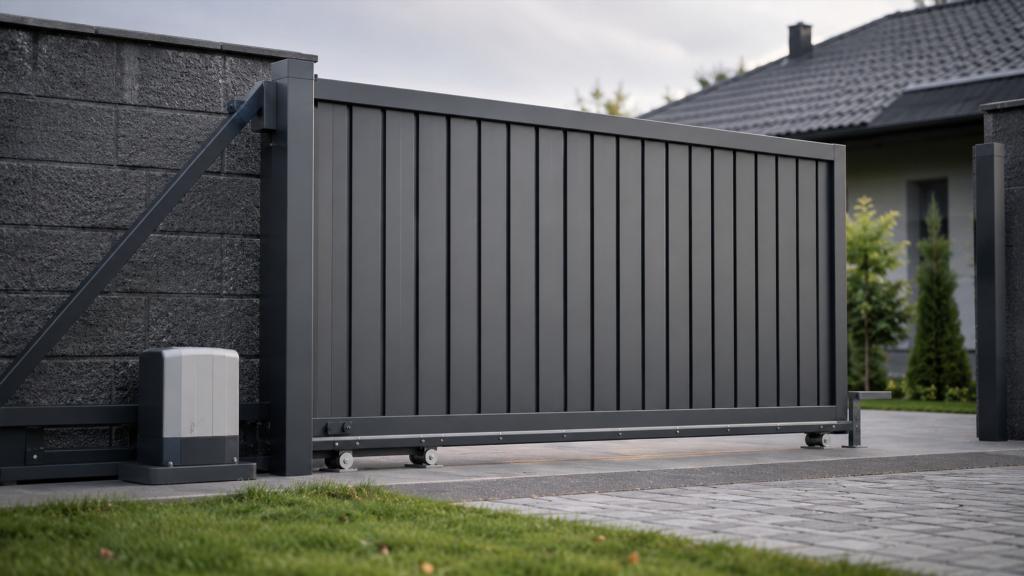

Откатные ворота своими силами: особенности конструкции, ограничения и типичные ошибки

Откатные ворота часто выбирают для частного дома из-за компактности и удобства использования. В открытом положении створка не занимает пространство перед въездом и не требует свободной зоны для распахивания. Это особенно заметно на участках с коротким подъездом, ограниченной площадкой перед воротами или регулярным движением автомобиля.

При этом откатная конструкция заметно отличается от обычных распашных ворот. Створка должна не просто закрывать проём, а устойчиво перемещаться вдоль ограждения, сохраняя правильное положение на всей траектории. На её работу влияют жёсткость каркаса, состояние основания, расположение опорных элементов, масса заполнения, качество роликовых узлов и геометрия всей системы.

Самостоятельное изготовление таких ворот возможно рассматривать как отдельный строительный проект, но подход «сварить прямоугольную раму и поставить её на ролики» почти всегда слишком упрощает задачу. Многие проблемы проявляются не сразу. Ворота могут хорошо двигаться после изготовления, а спустя сезон начать цепляться, перекашиваться, шуметь или требовать заметного усилия при перемещении.

Чем откатные ворота отличаются от обычной створки

Основная особенность системы заключается в том, что створка перемещается вбок и большую часть времени опирается не непосредственно на землю под проёмом. Её положение задаёт совокупность опорных и направляющих элементов.

У типичной конструкции есть несколько функциональных частей:

• несущий каркас створки;
• наружное заполнение;
• роликовые опоры;
• направляющий профиль;
• верхний удерживающий узел;
• улавливающие элементы в закрытом положении;
• опорная часть, воспринимающая нагрузки;
• автоматика, если предусмотрен электрический привод.

Каждая часть влияет на соседние. Более тяжёлое заполнение увеличивает нагрузку на несущую систему. Недостаточно жёсткий каркас способен изменить геометрию. Ошибка в положении роликов сказывается на движении створки. Подвижки основания нарушают взаимное расположение всех элементов.

По этой причине откатные ворота правильнее воспринимать не как отдельную металлическую створку, а как единую механическую систему.

Почему геометрия имеет такое большое значение

Обычная сварная рама может иметь небольшие отклонения, которые почти незаметны при использовании в качестве неподвижной секции забора. Для движущейся створки подобные отклонения становятся значительно важнее.

Если каркас получил перекос, разные его участки могут по-разному нагружать опоры. Створка начинает двигаться тяжелее, верхняя часть отклоняется от нужного положения, а край ворот при закрывании хуже попадает в улавливающий элемент.

Деформация каркаса

Металл меняет форму не только под внешней нагрузкой. Локальный нагрев при сварочных работах также создаёт внутренние напряжения. Визуально ровная заготовка после соединения элементов может получить небольшую кривизну.

На готовой конструкции последствия проявляются как:

• неодинаковые зазоры;
• отклонение верхней линии створки;
• затруднённое движение;
• несовпадение элементов в закрытом положении;
• появление дополнительного шума;
• неравномерная нагрузка на опорные узлы.

Особенно чувствительными становятся длинные створки с относительно лёгким каркасом и тяжёлым заполнением.

Жёсткость важнее внешней массивности

Толстый профиль сам по себе не гарантирует устойчивость конструкции. Значение имеет вся схема каркаса: взаимное расположение элементов, способность противостоять изгибу и кручению, распределение массы.

Слишком слабая рама может заметно деформироваться под собственным весом. Чрезмерно тяжёлая конструкция создаёт уже другую проблему — дополнительную нагрузку на опорную систему.

Задача заключается не в максимальном количестве металла, а в согласованности массы и жёсткости конструкции.

Что происходит с воротами под действием ветра

Сплошная створка из листового материала работает как большая поверхность, воспринимающая давление ветра. Чем больше площадь заполнения и чем меньше в нём открытых участков, тем сильнее эта особенность влияет на конструкцию.

Нагрузка действует не только в направлении движения ворот. Ветер пытается отклонить створку поперёк проёма, создаёт крутящие усилия и нагружает верхние удерживающие элементы.

На открытых участках, возле полей, водоёмов или на возвышенности этот фактор может быть особенно заметным.

Высокая и полностью закрытая створка требует более внимательной оценки, чем сравнительно лёгкие ворота с частично продуваемым заполнением. Декоративное решение фасада ограждения здесь непосредственно связано с механической работой системы.

Почему масса заполнения нельзя рассматривать отдельно от каркаса

Для облицовки ворот применяют разные материалы: листовой металл, деревянные элементы, металлический штакетник, решётчатые вставки и различные декоративные панели. Они отличаются не только внешним видом.

Заполнение влияет на:

• общую массу створки;
• положение центра тяжести;
• ветровую нагрузку;
• жёсткость поверхности;
• требования к каркасу;
• нагрузку на подвижные узлы.

Тяжёлое заполнение способно изменить поведение конструкции, которая изначально проектировалась как более лёгкая. Нежелательно рассматривать облицовку как декоративную деталь, которую можно заменить без оценки остальных элементов ворот.

Отдельного внимания требует древесина. Её масса и геометрия способны меняться при изменении влажности. Кроме того, деревянное заполнение создаёт совершенно другую нагрузку, чем тонкий металлический лист похожего размера.

Основание — один из наиболее ответственных элементов

Даже очень ровный и жёсткий каркас не обеспечит стабильной работы ворот, если меняется положение опорной системы.

Грунт вокруг въезда испытывает сезонные изменения. На него воздействуют осадки, промерзание, переувлажнение и нагрузки от транспорта. В разных условиях характер подвижек отличается.

Если одна часть основания смещается относительно другой, геометрия ворот также меняется. В результате створка может начать хуже попадать в приёмные элементы или перемещаться с дополнительным сопротивлением.

Чем опасны небольшие подвижки

Для забора незначительное смещение опоры иногда остаётся почти незаметным. В откатной системе даже небольшое изменение взаимного положения деталей способно повлиять на движение.

Характерные признаки нарушения геометрии:

• створка стала двигаться тяжелее;
• появился контакт с элементами, которого раньше не было;
• верхний край изменил положение;
• ворота хуже фиксируются при закрывании;
• появились скрежет или посторонние звуки.

Такие симптомы не всегда означают неисправность роликов. Причиной может быть изменение положения самой несущей части.

Роль роликов и направляющей

Роликовый механизм постоянно воспринимает нагрузку от створки. От его состояния зависит плавность движения и стабильность положения ворот.

Качество работы определяется не одной характеристикой. Значение имеют соответствие роликов массе конструкции, состояние подшипников, точность сопряжения с направляющей и правильная передача нагрузки.

Недостаточно просто добиться того, чтобы створка могла перемещаться. Хорошо работающая система должна сохранять плавность хода и предсказуемое положение после длительной эксплуатации.

Почему большой запас по прочности не решает все проблемы

Иногда предполагается, что использование максимально массивных комплектующих автоматически устраняет риск неисправностей. Это не всегда так.

Если причина заключается в перекошенном каркасе, неправильном взаимном положении элементов или нестабильном основании, более мощные ролики проблему не исправляют. Они могут дольше выдерживать повышенную нагрузку, но сама нагрузка останется неправильной.

Надёжность возникает за счёт согласованности всех компонентов, а не благодаря одной особенно прочной детали.

Верхний удерживающий узел и устойчивость створки

Верхняя часть ворот должна оставаться в определённом положении при движении. Для этого применяются удерживающие элементы, ограничивающие поперечное отклонение створки.

Этот узел особенно важен при высокой створке и сплошном заполнении. Он воспринимает нагрузки, возникающие при ветре и боковом воздействии.

Недостаточно устойчивое верхнее направление может проявляться раскачиванием ворот. Излишнее давление на створку, напротив, способно создавать дополнительное сопротивление и износ.

Удерживание должно работать совместно с основной опорной системой, а не компенсировать её неправильную геометрию.

Зачем нужны улавливающие элементы

Когда ворота полностью закрыты, желательно уменьшить постоянную нагрузку на подвижные узлы и стабилизировать край створки. Эту функцию выполняют приёмные элементы.

При правильном взаимном положении створка входит в них без удара и заметного подъёма. Если при закрывании край приходится сильно приподнимать или он ударяется о приёмник, это может указывать на нарушение геометрии системы.

Улавливатель не должен превращаться в средство принудительного выравнивания перекошенных ворот.

Типичные ошибки при самостоятельном изготовлении

Часть проблем связана не с качеством отдельных материалов, а с общей логикой конструкции.

Среди распространённых ошибок встречаются:

• оценка ворот только по ширине проёма без учёта всей траектории движения;
• чрезмерно тяжёлое заполнение;
• недостаточная жёсткость каркаса;
• попытка компенсировать геометрические ошибки регулировками;
• слабая защита металла от коррозии;
• игнорирование ветровой нагрузки;
• неправильное взаимное положение опорных и удерживающих элементов;
• отсутствие возможности обслуживания подвижных узлов;
• установка автоматики на уже плохо перемещающуюся створку.

Особенно проблемным оказывается сочетание нескольких небольших ошибок. Каждая из них по отдельности может казаться несущественной, но вместе они заметно ухудшают работу системы.

Почему автоматика не должна компенсировать тяжёлый ход

Электропривод удобен, но он не исправляет механические недостатки ворот. Если створка вручную перемещается с рывками или требует значительного усилия, установка более мощного двигателя не устраняет причину сопротивления.

Привод в такой ситуации получает повышенную нагрузку. Дополнительно нагружаются зубчатая передача, крепления и остальные элементы механизма.

Исправная механическая часть и автоматизация решают разные задачи. Механика обеспечивает свободное и устойчивое движение, а привод выполняет его без участия человека.

Что оценивают до выбора привода

Без привязки к конкретной модели обычно рассматривают:

• массу и характер движения створки;
• интенсивность использования ворот;
• климатические условия;
• возможность аварийного разблокирования;
• наличие средств обнаружения препятствий;
• совместимость компонентов;
• доступность технического обслуживания.

Выбор автоматики только по принципу «чем мощнее, тем лучше» не учитывает реальный режим работы системы.

Коррозия и скрытые полости каркаса

Откатные ворота круглый год находятся снаружи. На металл воздействуют осадки, конденсат, дорожная грязь и перепады температуры.

Наиболее заметная коррозия появляется на открытых участках, но проблемными могут быть и скрытые зоны:

• сварные соединения;
• торцы профилей;
• участки возле крепежа;
• нижние поверхности;
• места постоянного скопления влаги.

Наружное декоративное покрытие не всегда показывает реальное состояние каркаса. Если вода получает доступ внутрь замкнутого профиля или под облицовку, разрушение металла может долго оставаться незаметным.

Защита от коррозии должна восприниматься как часть долговечности конструкции, а не только как способ придать воротам аккуратный внешний вид.

Особенности эксплуатации зимой

Зимой характер работы откатных ворот меняется. Снег, лёд и замёрзшая грязь могут попадать в зону движения створки и взаимодействовать с нижними элементами конструкции.

Одно из преимуществ консольных откатных систем состоит в отсутствии обычного наземного рельса через проезд. Это уменьшает количество мест, где снег способен непосредственно блокировать движение. Однако полностью независимой от зимних условий конструкция не становится.

Проблемы могут возникнуть из-за обледенения, налипания снега, изменения состояния площадки или повышенного сопротивления отдельных элементов.

Если привод начинает регулярно преодолевать препятствия повышенным усилием, это отражается на ресурсе оборудования.

Как понять, что конструкция работает неправильно

Неисправность не обязательно начинается с полной остановки ворот. Часто сначала появляются небольшие изменения.

Обратить внимание стоит на несколько признаков:

• движение стало менее плавным;
• для ручного перемещения требуется больше усилия;
• створка раскачивается;
• изменились зазоры;
• появились удары при закрывании;
• возник металлический скрежет;
• привод стал работать заметно иначе;
• край ворот перестал точно входить в принимающий элемент.

Такие изменения полезно воспринимать как признаки нарушения работы системы, а не как нормальное старение конструкции.

Самостоятельное изготовление и готовая система: в чём различие подходов

Самостоятельное изготовление привлекает возможностью подобрать внешний вид и увязать ворота с существующим ограждением. Кроме того, владелец может контролировать материалы и конструктивное исполнение.

У этого подхода есть ограничения. Требуется согласовать между собой каркас, подвижные элементы, опорную часть и заполнение. Ошибка одного этапа способна проявиться уже после завершения остальных работ.

Готовые системы и профессионально разработанные решения уменьшают количество самостоятельно определяемых параметров, но также требуют правильной установки и подходящих условий эксплуатации.

Разница заключается не только в цене компонентов. Существенную роль играют предсказуемость результата, требования к инструменту, возможность корректной оценки нагрузок и дальнейшее обслуживание.

Когда самостоятельное изготовление становится особенно сложным

Сложность заметно возрастает, если условия отличаются от типовых. К таким ситуациям относятся тяжёлая или очень высокая створка, выраженная ветровая нагрузка, нестабильные грунтовые условия, сложная конфигурация въезда или необходимость интенсивной автоматической эксплуатации.

Дополнительные риски появляются, когда:

• рядом с траекторией движения мало свободного места;
• элементы забора уже имеют заметные отклонения;
• основание въезда подвержено сезонным подвижкам;
• створка получает тяжёлую декоративную облицовку;
• ворота используются много раз в течение дня;
• система должна работать совместно с дополнительными средствами безопасности и контроля доступа.

Чем больше таких факторов сочетается на одном объекте, тем важнее предварительная техническая оценка.

Что стоит продумать ещё до изготовления

Полезно заранее рассматривать ворота как часть всего въездного узла. Значение имеет не только сама створка, но и пространство возле неё, состояние ограждения, возможность обслуживания и предполагаемый режим эксплуатации.

До начала работ имеет смысл получить ответы на несколько вопросов:

• достаточно ли места вдоль ограждения для полного открытия створки;
• насколько устойчивы существующие опорные конструкции;
• какое заполнение предполагается использовать;
• насколько сильно участок открыт ветру;
• будет ли применяться автоматический привод;
• можно ли обслуживать роликовые и удерживающие элементы после завершения отделки;
• не создают ли особенности участка дополнительные нагрузки на конструкцию.

Такая оценка помогает увидеть потенциальные противоречия ещё до того, как они превратятся в трудноисправимые недостатки готовых ворот.

Почему простая регулировка помогает не всегда

После появления перекоса возникает желание скорректировать положение роликов, верхних ограничителей или улавливающих деталей. В некоторых случаях регулировка действительно восстанавливает нормальную работу.

Но если изменилась геометрия каркаса или произошло смещение основания, настройка соседних элементов может лишь временно скрыть проблему. После компенсации одного отклонения возникает другое: створка лучше закрывается, но тяжелее движется или сильнее давит на удерживающий узел.

Перед регулировкой важно понимать причину изменения, иначе система постепенно оказывается настроенной вокруг исходного дефекта.

Что влияет на срок службы откатных ворот

Долговечность определяется не одной характеристикой металла или комплектующих. Наиболее устойчивыми оказываются конструкции, в которых нагрузки распределяются предсказуемо, подвижные узлы работают без постоянного перенапряжения, а состояние элементов можно контролировать.

Большое значение имеют:

• стабильная геометрия;
• достаточная жёсткость створки;
• защита металла от влаги;
• отсутствие постоянных ударных нагрузок;
• плавное движение;
• сохранение правильного положения опор;
• возможность осмотра и обслуживания механизмов;
• соответствие автоматики реальным условиям использования.

Дорогие компоненты не компенсируют фундаментальные недостатки конструкции. И наоборот, хорошо согласованная система не требует постоянной борьбы с перекосами и сопротивлением движению.

Итог

Откатные ворота выглядят сравнительно простой конструкцией только снаружи. За движением одной створки стоит взаимосвязанная система из каркаса, направляющей, роликовых опор, удерживающих и приёмных элементов, основания и, при необходимости, автоматического привода.

Основные сложности самостоятельного изготовления связаны с сохранением геометрии, распределением нагрузки, устойчивостью основания и совместимостью компонентов. Качество готовых ворот определяется не тем, насколько массивно выглядит каркас и насколько мощный привод установлен, а тем, насколько правильно все элементы работают вместе.

Особого внимания требуют тяжёлые и сплошные створки, участки с сильным ветром, нестабильным грунтом и ограниченным пространством вдоль забора. В таких условиях небольшая ошибка способна создавать постоянную дополнительную нагрузку и ускорять износ системы.

Хорошие откатные ворота должны двигаться плавно, сохранять устойчивое положение, закрываться без ударов и не требовать от автоматики постоянного преодоления механического сопротивления. Именно эти свойства лучше всего показывают качество конструкции и позволяют оценивать её не только сразу после изготовления, но и в длительной эксплуатации.
