Сваривать или связывать арматуру для фундамента: какой способ соединения выбрать

Арматурный каркас фундамента должен сохранять заданное положение стержней во время сборки, заливки бетонной смеси и ее уплотнения. Для соединения пересекающихся и примыкающих стержней применяют два основных подхода — вязку проволокой и сварку. На первый взгляд сварное соединение выглядит более прочным и надежным, однако для железобетонной конструкции высокая жесткость каждого узла сама по себе не является преимуществом.

Для большинства фундаментов частных домов вязка арматуры считается более универсальным вариантом. Она позволяет зафиксировать каркас, не подвергая стержни локальному нагреву и не изменяя свойства металла в зоне соединения. Сварка тоже применяется, но только тогда, когда она предусмотрена конструктивным решением и используемая арматура пригодна для сварных соединений.

Зачем вообще соединяют арматуру в каркасе

Бетон хорошо воспринимает сжимающие нагрузки, но значительно хуже работает на растяжение. Стальная арматура дополняет бетон и воспринимает усилия, возникающие в растянутых участках конструкции.

При этом отдельные стержни должны находиться именно там, где они предусмотрены конструкцией. До затвердевания бетона их необходимо удерживать в нужном взаимном положении. Для этого продольные стержни объединяют с поперечными элементами, хомутами и другой арматурой.

Соединения внутри каркаса выполняют несколько функций:

• сохраняют расстояние между стержнями;
• не позволяют арматуре заметно смещаться при заливке;
• помогают каркасу сохранять геометрию;
• облегчают его сборку и перемещение;
• обеспечивают предусмотренное проектом расположение рабочей арматуры.

Важно различать фиксацию каркаса и передачу расчетных усилий. Не каждое пересечение двух арматурных стержней должно превращаться в жесткий силовой сварной узел. Во многих конструкциях от соединения требуется прежде всего удержание элементов в заданном положении.

Чем вязка отличается от сварки

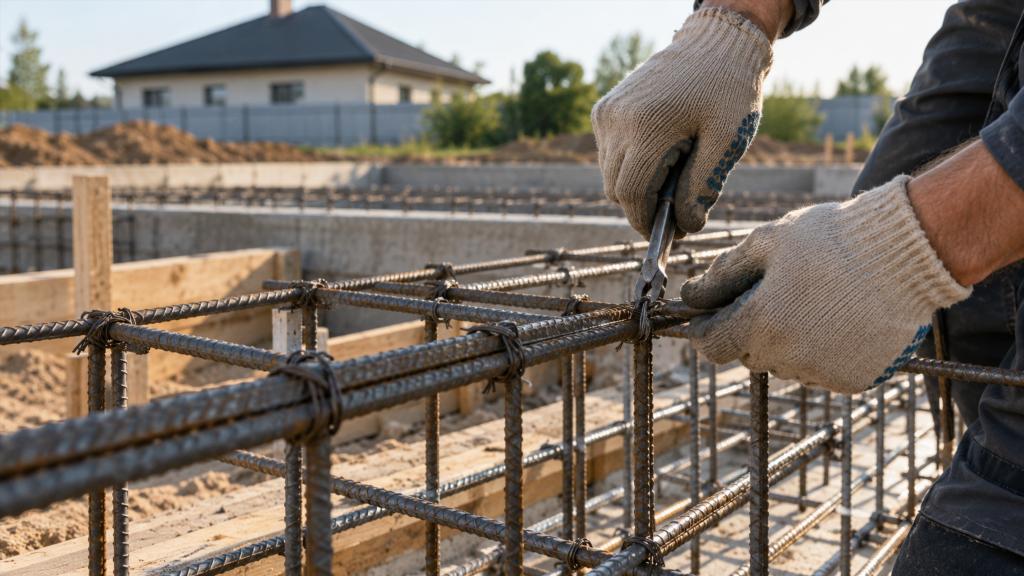

При вязке стержни соединяют вязальной проволокой. Сам металл рабочей арматуры при этом практически не подвергается воздействию, способному заметно изменить его свойства.

Сварка действует иначе. В зоне соединения металл сильно нагревается, а после окончания процесса остывает. В результате свойства небольшого участка стержня могут отличаться от свойств остальной арматуры. Насколько это допустимо, зависит от типа стали, характеристик конкретной арматуры, конструкции соединения и принятого проектного решения.

Есть и еще одно различие. Вязаный узел способен сохранять небольшую подвижность до бетонирования. Сварной узел значительно жестче. Для обычного пространственного каркаса повышенная жесткость отдельных пересечений не всегда нужна.

Что происходит при вязке

Вязальная проволока не должна превращать каждое пересечение арматуры в абсолютно неподвижный узел. Ее задача — не дать стержням разойтись и существенно изменить положение до момента, когда бетон зафиксирует каркас.

После набора бетоном необходимой прочности работу железобетонного элемента определяет уже совместная работа бетона и арматуры. Проволока не является главным несущим элементом готового фундамента.

Именно поэтому утверждение, что связанный каркас обязательно слабее сварного, некорректно. Сравнивать прочность одной проволочной скрутки и одного сварного шва в отрыве от работы железобетонной конструкции бессмысленно.

Что происходит при сварке

Сварное соединение создает жесткую связь между элементами. Это удобно при изготовлении определенных каркасов, сеток и заводских арматурных изделий. Но возможность выполнить сварной шов еще не означает, что таким способом разрешено соединять любую строительную арматуру.

При нагреве возникают зона термического влияния и локальные изменения структуры металла. Для специально предназначенной для сварки арматуры это учитывается ее характеристиками. У неподходящих стержней качество соединения и свойства металла рядом со швом могут оказаться непредсказуемыми.

Поэтому вопрос нельзя сводить к принципу «сварка крепче проволоки».

Почему для частного фундамента чаще выбирают вязку

В ленточных, плитных и других монолитных фундаментах индивидуальных домов арматуру очень часто связывают. Причина не только в простоте работы.

Вязка имеет несколько практических преимуществ:

• не требует нагревать рабочий стержень;
• подходит для широкого круга арматурных каркасов;
• позволяет корректировать положение элементов до бетонирования;
• удобна при сборке сложной пространственной конструкции;
• не требует превращать каждое пересечение в жесткий узел;
• снижает риск повреждения арматуры из-за неправильно выполненной сварки.

Еще одно достоинство связано с геометрией каркаса. При сборке непосредственно в котловане или опалубке размеры иногда приходится немного корректировать. Связанные элементы проще выровнять без резки и повторной сварки.

Это не означает, что связанный каркас может быть рыхлым и произвольно деформироваться. Он должен сохранять проектную форму при обычных воздействиях, возникающих во время дальнейших работ.

Когда сварка арматуры может применяться

Сварные соединения широко используются в строительстве. Сварка применяется при производстве готовых сеток, некоторых типов пространственных каркасов, закладных элементов и других железобетонных конструкций.

Для фундамента сварной вариант может рассматриваться, если одновременно выполнено несколько условий: арматура предназначена для такого соединения, тип сварного узла допустим, технология соответствует характеристикам стали, а само решение согласуется с конструкцией фундамента.

Особенно важно учитывать назначение соединения. Если через конкретный узел должны передаваться расчетные усилия, требования к нему совсем иные, чем к обычной фиксации пересекающихся стержней.

Случайная замена вязки сваркой непосредственно на строительной площадке без понимания работы конструкции не делает каркас надежнее.

Можно ли определить пригодность арматуры для сварки по внешнему виду

Только по форме профиля надежно определить пригодность стержня к сварке нельзя. Арматура различается не только диаметром и рисунком ребер, но и классом, механическими характеристиками, химическим составом и способом производства.

Для некоторых видов арматуры производитель прямо предусматривает возможность сварных соединений. Такие свойства отражаются в документации и маркировке продукции.

Если происхождение и характеристики металла неизвестны, считать его автоматически пригодным для сварки нельзя. Особенно нежелательно принимать решение только потому, что стержень визуально похож на другую арматуру, которую ранее уже сваривали.

Что прочнее — сваренный или связанный каркас

Однозначного ответа без описания конструкции нет.

Если сравнивать только способность двух пересекающихся стержней сопротивляться взаимному перемещению до бетонирования, качественный сварной узел обычно жестче проволочного. Но фундамент оценивают не по этому показателю.

Надежность арматурного каркаса зависит от гораздо более важных вещей:

• правильного расположения рабочей арматуры;
• соответствия арматуры расчетной схеме;
• сохранения защитного слоя бетона;
• правильного формирования углов, примыканий и других ответственных зон;
• качества бетонирования;
• характеристик грунта и самого фундамента.

Очень жестко сваренный каркас с неправильным армированием не становится хорошей железобетонной конструкцией. Точно так же правильно спроектированный вязаный каркас нельзя считать ненадежным только потому, что его соединения выполнены проволокой.

Влияет ли вязка на прочность готового фундамента

Распространенное опасение состоит в том, что проволока со временем может ослабнуть или разрушиться, после чего каркас якобы потеряет прочность.

После затвердевания бетона ситуация меняется. Арматурные стержни оказываются зафиксированы внутри бетонного массива. Проволока уже не выполняет ту же функцию, которую выполняла во время монтажа.

Она нужна прежде всего на этапе сборки и бетонирования. Нагрузки в готовом железобетонном элементе воспринимаются бетоном и рабочей арматурой в соответствии с конструктивной схемой.

По этой причине увеличение количества проволоки или чрезмерное затягивание каждого соединения не делает фундамент автоматически прочнее.

Почему нельзя просто сварить все пересечения

Полностью сваренный каркас нередко кажется более аккуратным и капитальным. Однако избыточное количество сварных соединений может создавать дополнительные проблемы.

Каждая точка сварки означает локальный нагрев металла. При большом количестве таких участков возрастает значение качества работ и пригодности самой арматуры.

Кроме того, полностью жесткая конструкция хуже поддается корректировке. Если после сборки обнаруживается отклонение по размерам или положению стержней, исправление сварного каркаса может потребовать вмешательства непосредственно в металл.

Сварка также не исправляет ошибочную конструктивную схему. Если неверно выбраны положение арматуры, устройство углов или другие параметры каркаса, дополнительные швы проблему не решат.

Особое внимание требуется углам и стыкам

При выборе между сваркой и вязкой легко сосредоточиться на способе соединения и упустить более важную часть вопроса — форму самого армирования.

Углы, примыкания стен, переходы сечений и места соединения отдельных участков каркаса относятся к зонам, где расположение стержней особенно существенно.

Нельзя считать, что несколько коротких элементов, просто сваренных между собой под нужным углом, автоматически равнозначны правильно сформированной рабочей арматуре.

В этих местах имеет значение не только то, чем соединены стержни, но и то, как арматура проходит через зону изменения направления и каким образом воспринимаются возникающие усилия.

Какие ошибки встречаются чаще всего

При устройстве арматурного каркаса проблемы обычно возникают не из-за самого факта выбора проволоки или сварки, а из-за неправильного применения выбранного способа.

К типичным ошибкам относятся:

• сварка арматуры с неизвестными характеристиками;
• убеждение, что максимальная жесткость каждого узла всегда полезна;
• слабая фиксация вязаного каркаса, из-за которой стержни смещаются при бетонировании;
• использование соединений для компенсации неправильной геометрии каркаса;
• повреждение поверхности или сечения рабочей арматуры;
• попытка заменить правильную конструкцию углов большим количеством сварных швов;
• изменение предусмотренного проекта способа соединения без оценки последствий.

Отдельная проблема — смешение понятий «закрепить стержни» и «соединить рабочую арматуру для передачи усилия». Для этих задач могут применяться разные конструктивные решения.

Что лучше для ленточного фундамента

В обычном монолитном ленточном фундаменте частного дома вязка чаще оказывается наиболее рациональным способом сборки каркаса. Она хорошо подходит для соединения продольных стержней с поперечными элементами и позволяет собрать пространственную конструкцию без теплового воздействия на рабочую арматуру.

Сварку имеет смысл использовать не по принципу удобства, а тогда, когда она предусмотрена для конкретной арматуры и конкретного узла.

Для ответственных или сложных фундаментов решение нельзя принимать только по общему совету. Нагрузки, свойства грунта, конфигурация здания и схема армирования могут существенно отличаться даже у внешне похожих домов.

Что лучше для плитного фундамента

Для монолитных плит также широко применяется вязка. Плитный фундамент обычно содержит значительное количество пересечений стержней, поэтому сваривание каждого из них не только не является обязательным, но и может неоправданно увеличивать количество зон нагрева металла.

Каркас должен сохранять расположение сеток, расстояние между рабочими стержнями и положение арматуры относительно поверхностей будущей плиты.

Если проект предусматривает готовые сварные сетки или отдельные сварные элементы, это уже другое решение. Заводская сварная сетка и произвольно сваренный на площадке каркас — не одно и то же с точки зрения контроля материала и качества соединений.

Нужно ли вязать каждое пересечение

Требования к количеству фиксируемых пересечений зависят от типа каркаса, его жесткости и способа сборки. Универсальное правило «обязательно закрепить абсолютно каждую точку» некорректно так же, как и совет связывать только несколько случайных участков.

Главная практическая задача состоит в том, чтобы каркас сохранял геометрию и положение рабочей арматуры при транспортировке, установке, заливке и уплотнении бетона.

Если конструкция легко складывается, стержни перемещаются или расстояние между ними меняется от небольшого воздействия, фиксация недостаточна независимо от того, сколько соединений формально выполнено.

Можно ли сочетать сварку и вязку

В одной конструкции могут встречаться разные типы соединений. Например, часть элементов может быть изготовлена заранее в виде сварного изделия, а при сборке каркаса отдельные узлы фиксируются вязальной проволокой.

Само сочетание технологий не является проблемой. Важно, чтобы каждая применялась там, где она конструктивно допустима.

Нежелательно произвольно усиливать связанный каркас дополнительными сварными точками только потому, что какой-то участок кажется недостаточно жестким. Если элемент не сохраняет форму, сначала нужно выяснить причину: недостаточная фиксация, неправильная сборка или ошибка в самой схеме каркаса.

Что учитывать при выборе способа соединения

Для принятия решения важнее не удобство исполнителя, а свойства материала и назначение конкретного соединения.

Перед использованием сварки необходимо понимать:

• какой класс и тип арматуры применяется;
• допускает ли она сварные соединения;
• является ли узел монтажным или расчетным;
• предусмотрена ли сварка конструкцией;
• можно ли обеспечить стабильное качество соединений.

Для вязки основное значение имеет способность каркаса сохранять размеры и положение элементов до окончания бетонирования.

Если проект фундамента уже существует, менять предусмотренный в нем способ соединения без оснований не следует. Если проекта нет, а фундамент испытывает значительные нагрузки или имеет сложную форму, вопрос армирования лучше рассматривать не отдельно от конструкции, а вместе с расчетом фундамента.

Так сваривать или связывать арматуру

Для большинства монолитных фундаментов частных домов более универсальным решением является вязка арматуры проволокой. Она надежно выполняет главную монтажную задачу — удерживает стержни в правильном положении — и при этом не создает зон теплового воздействия на рабочую арматуру.

Сварка не является неправильным способом сама по себе. Она широко применяется в железобетонных конструкциях, но требует подходящей арматуры, правильного типа соединения и понимания того, зачем конкретный узел делают сварным.

Выбирать сварку только потому, что такой каркас выглядит жестче, не стоит. Жесткость соединений до заливки и несущая способность готового фундамента — разные характеристики. Для надежности фундамента гораздо важнее правильная схема армирования, расположение стержней, устройство ответственных участков и сохранение проектной геометрии каркаса во время бетонирования.
