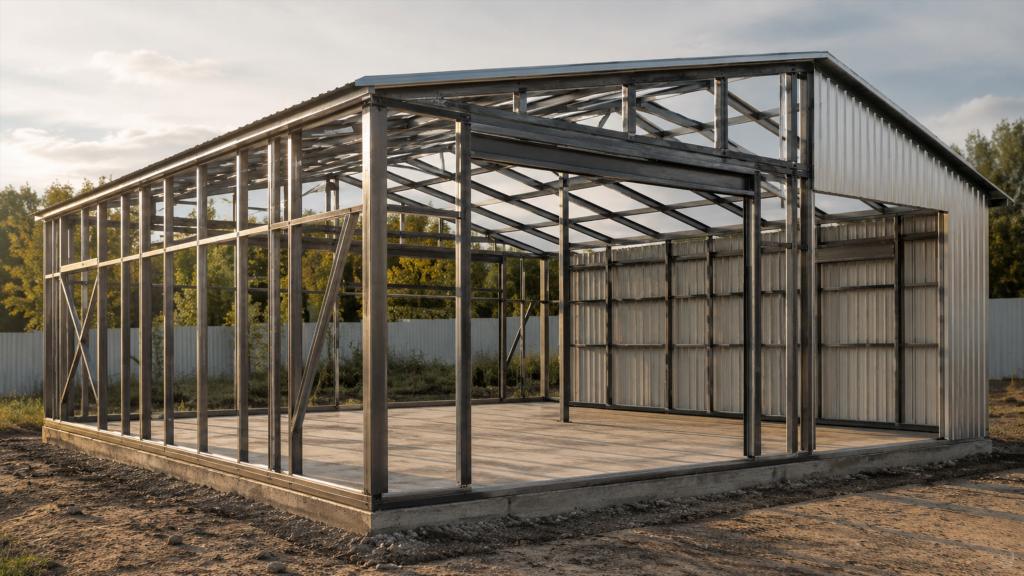

Труба для каркаса гаража: какие характеристики действительно важны при выборе

Каркас металлического гаража воспринимает собственный вес, массу кровли и обшивки, ветровые воздействия, снеговую нагрузку, усилия от ворот и локальные нагрузки в местах соединений. От характеристик трубы зависит не только прочность отдельных стоек и балок, но и общая жёсткость сооружения, устойчивость к деформациям и долговечность конструкции.

Выбирать трубу только по внешнему размеру или принципу «чем толще, тем надёжнее» не стоит. На работу каркаса одновременно влияют форма сечения, толщина стенки, расположение элементов, длина пролётов, расстояние между стойками, тип соединений и конструкция самого гаража. Одна и та же труба может хорошо работать в короткой стойке и оказаться недостаточно жёсткой в длинной горизонтальной балке.

Разберём, какие характеристики трубы имеют практическое значение и что стоит учитывать ещё до разработки конструкции.

Почему для каркаса гаража часто используют профильную трубу

Под выражением «труба для каркаса гаража» обычно подразумевают металлическую профильную трубу квадратного или прямоугольного сечения. Такая форма удобна для каркасных конструкций благодаря плоским граням.

К ним проще крепить:

• листовую обшивку;
• элементы кровельного каркаса;
• перемычки;
• раскосы;
• направляющие;
• детали ворот;
• внутреннюю облицовку или вспомогательные конструкции.

Плоские поверхности также упрощают сопряжение отдельных элементов каркаса. Стойку, перемычку и раскос можно соединить без сложной подгонки цилиндрических поверхностей.

Круглая труба тоже обладает хорошими конструкционными свойствами, однако при строительстве обычного каркасного гаража её использование часто связано с более сложными узлами соединения и крепления облицовки. По этой причине квадратные и прямоугольные профили получили широкое распространение именно в небольших хозяйственных и строительных конструкциях.

Что важнее: внешний размер или толщина стенки

Две трубы с одинаковыми наружными размерами могут существенно отличаться по поведению под нагрузкой. Причина заключается в толщине металлической стенки.

Увеличение толщины стенки обычно приводит к росту:

• массы элемента;
• несущей способности;
• устойчивости стенок профиля к локальной деформации;
• способности соединения воспринимать нагрузки;
• запаса материала на случай поверхностной коррозии.

Но увеличение толщины не всегда решает проблему жёсткости длинного элемента наиболее рациональным способом. Для балок и стоек большое значение имеет не только количество металла, но и то, насколько далеко этот металл расположен от центральной оси профиля.

Из-за этого труба большего наружного сечения с умеренной стенкой в некоторых конструктивных ситуациях может сопротивляться изгибу эффективнее, чем значительно более тяжёлая труба меньшего сечения с толстой стенкой.

Рассматривать толщину стенки отдельно от размеров профиля нельзя.

Как размеры сечения влияют на жёсткость каркаса

Когда стойка или балка изгибается, важна геометрия её сечения. Чем больше размер профиля в направлении предполагаемого изгиба, тем выше может быть его сопротивление деформации при прочих равных условиях.

Это особенно заметно на длинных горизонтальных элементах.

Небольшая труба может обладать достаточной прочностью металла, но заметно прогибаться. Для гаража такая ситуация нежелательна даже тогда, когда разрушение конструкции не происходит.

Избыточный прогиб способен привести к:

• перекосу облицовки;
• нарушению геометрии кровли;
• затруднению работы ворот;
• деформации соединений;
• появлению щелей;
• ухудшению внешнего вида сооружения.

Поэтому при оценке каркаса учитывают не только предельную прочность элементов, но и их жёсткость.

Квадратная или прямоугольная труба

Обе формы широко используются в металлических каркасах, но работают немного по-разному.

Квадратный профиль

Квадратное сечение удобно там, где элемент может испытывать нагрузки в разных направлениях. Его геометрические характеристики относительно двух основных осей близки.

Такие трубы часто удобны для:

• вертикальных стоек;
• угловых элементов;
• рам;
• коротких перемычек;
• универсальных узлов каркаса.

Квадратный профиль также проще ориентировать при сборке: его положение относительно каркаса обычно не требует выбора между широкой и узкой стороной.

Прямоугольный профиль

Прямоугольное сечение имеет выраженную сильную и слабую оси. При правильной ориентации оно позволяет получить большую жёсткость в нужном направлении без пропорционального увеличения массы.

Такой профиль может быть особенно уместен в элементах, где направление основной нагрузки известно заранее.

Например, горизонтальная балка обычно преимущественно изгибается в одной плоскости. Если прямоугольный профиль расположен большей стороной в направлении изгиба, его геометрия используется эффективнее.

При неправильной ориентации преимущество может исчезнуть. Поэтому положение прямоугольной трубы является частью конструктивного решения, а не случайной деталью монтажа.

Как назначение элемента влияет на выбор трубы

Каркас гаража нельзя рассматривать как набор одинаковых труб. Его элементы выполняют разные функции и испытывают разные нагрузки.

Вертикальные стойки

Стойки передают нагрузки от верхней части сооружения к основанию. Помимо вертикального сжатия они могут испытывать изгиб от ветра и деформаций каркаса.

Для стойки важны:

• длина между точками закрепления;
• наличие горизонтальных связей;
• шаг стоек;
• высота гаража;
• жёсткость всей рамы;
• способ крепления к основанию;
• нагрузка от кровельной части.

Чем длиннее свободный участок стойки, тем больше значение приобретает устойчивость элемента.

Верхняя обвязка и балки

Горизонтальные элементы часто работают преимущественно на изгиб. Здесь особенно заметно влияние длины пролёта.

Даже небольшое увеличение расстояния между опорами может заметно изменить характер работы балки. По этой причине нельзя выбирать профиль только по аналогии с другим гаражом, не учитывая его размеры и конструктивную схему.

Прогоны кровли

Прогоны поддерживают кровельный материал и передают нагрузки на основные элементы каркаса. Требования к ним зависят от расстояния между опорами, массы покрытия и схемы кровли.

Количество прогонов также связано с жёсткостью используемого кровельного материала.

Перемычки и распорки

Эти элементы могут выглядеть второстепенными, но они помогают удерживать геометрию каркаса.

Перемычки уменьшают свободную длину стоек, поддерживают обшивку и связывают основные части конструкции.

Раскосы

Раскосы существенно влияют на пространственную жёсткость.

Каркас из достаточно массивной трубы без правильно организованных связей способен заметно деформироваться под боковой нагрузкой. Добавление связевых элементов иногда влияет на устойчивость конструкции сильнее, чем простое увеличение толщины отдельных труб.

Почему шаг стоек имеет большое значение

Чем больше расстояние между соседними стойками, тем длиннее становятся горизонтальные участки каркаса и тем большую нагрузку может воспринимать каждый отдельный элемент.

Уменьшение шага обычно приводит к более равномерному распределению нагрузок, но увеличивает:

• количество труб;
• число соединений;
• объём работ;
• массу каркаса;
• расход защитных покрытий;
• количество точек крепления обшивки.

Чрезмерно большой шаг, напротив, может вызвать проблемы не только с самим каркасом, но и с облицовкой. Тонкие листовые материалы особенно чувствительны к большому расстоянию между опорами.

Выбор шага должен быть согласован с геометрией каркаса и характеристиками обшивки.

Как размеры гаража меняют требования к каркасу

Для небольшого хозяйственного гаража и широкого помещения без внутренних опор требования к трубам будут различаться.

Особенно важны:

• ширина здания;
• высота стен;
• длина гаража;
• конструкция крыши;
• наличие внутренних опор;
• размеры ворот;
• количество проёмов.

Большой пролёт увеличивает требования к горизонтальным элементам. Высокие стены повышают чувствительность конструкции к боковым воздействиям. Широкий воротный проём уменьшает количество обычных стоек на фасаде и создаёт крупную зону, требующую отдельного конструктивного решения.

Изменение одного размера сооружения может повлечь изменение нескольких частей каркаса одновременно.

Влияние крыши на характеристики трубы

Кровля передаёт нагрузку на стены и основные рамы гаража. Её конструкция непосредственно связана с требованиями к металлическому каркасу.

Имеют значение:

• форма крыши;
• размеры пролётов;
• масса кровельного покрытия;
• наличие утепления;
• конструкция обрешётки;
• снеговые воздействия;
• расположение опорных элементов.

Лёгкое кровельное покрытие само по себе не означает, что кровельный каркас может быть минимальной жёсткости. В районах со значительной снеговой нагрузкой масса снега может существенно превосходить собственный вес покрытия.

Поэтому оценивать трубу только исходя из массы кровельного листа недостаточно.

Ветровые нагрузки и пространственная жёсткость

Гараж имеет относительно большую площадь стен, на которую воздействует ветер. Для металлического каркаса важна способность воспринимать не только вертикальные, но и горизонтальные усилия.

При недостаточной пространственной жёсткости рамы способны менять форму, похожую на прямоугольник, превращающийся в параллелограмм.

На устойчивость к таким деформациям влияют:

• раскосы;
• жёсткие рамные соединения;
• обшивка;
• горизонтальные связи;
• крепление каркаса к основанию.

Простое применение более толстой трубы не всегда компенсирует отсутствие нормальной связевой системы.

Почему конструкция ворот требует особого внимания

Воротный проём является одним из наиболее сложных участков гаражного каркаса.

Обычная стена содержит несколько стоек, связанных горизонтальными элементами. В месте ворот значительная часть этих элементов отсутствует, поскольку необходимо оставить свободный проём.

Над воротами появляется длинная перемычка, а по сторонам проёма — стойки, воспринимающие нагрузки от прилегающих элементов.

Дополнительно следует учитывать массу и конструкцию самих ворот. Некоторые типы ворот создают нагрузки на стойки, верхние направляющие или отдельные крепёжные точки.

Поэтому профиль, подходящий для обычной промежуточной стойки стены, не обязательно подходит для обрамления крупного воротного проёма.

Масса каркаса: больше не всегда лучше

Увеличение сечения и толщины стенок повышает массу металлического каркаса. Иногда это оправдано требованиями к конструкции, но использование чрезмерно тяжёлых профилей имеет свои недостатки.

Возрастают:

• стоимость металла;
• нагрузка на основание;
• трудоёмкость перемещения деталей;
• требования к монтажу;
• сложность работы с длинными элементами.

Тяжёлый каркас также не гарантирует правильной работы сооружения, если его геометрическая схема неудачна.

Можно использовать массивные стойки и при этом получить слабую конструкцию из-за отсутствия раскосов, чрезмерных пролётов или неудачных соединений.

Рациональный каркас отличается не максимальным количеством металла, а правильным распределением материала между элементами.

Качество самой трубы

Даже грамотно выбранное сечение не компенсирует низкое качество материала.

При осмотре профильной трубы обращают внимание на несколько признаков.

Поверхность не должна иметь выраженных повреждений, существенно влияющих на состояние стенки. Геометрия профиля должна оставаться достаточно ровной по длине. Значительные изгибы усложняют сборку и могут нарушить геометрию каркаса.

Стоит оценивать:

• равномерность сечения;
• состояние продольного сварного шва;
• фактическую толщину стенки;
• наличие сильной коррозии;
• прямолинейность;
• повреждения углов профиля.

Небольшая поверхностная ржавчина и глубокая коррозия — разные состояния. Если металл заметно потерял толщину, оценивать его только по первоначальным номинальным характеристикам уже нельзя.

Коррозия и долговечность

Стальная труба требует защиты от длительного воздействия влаги.

Особого внимания требуют участки:

• у основания стен;
• рядом с воротами;
• под кровельными свесами;
• в местах скопления конденсата;
• около соединений;
• рядом с повреждениями защитного покрытия.

В закрытом гараже возможно образование конденсата, особенно при перепадах температуры. Металлический профиль может охлаждаться быстрее внутреннего воздуха, из-за чего на поверхности появляются капли влаги.

Если внутрь незагерметизированной профильной трубы регулярно попадает вода, коррозионные процессы способны развиваться и на внутренних поверхностях, где их трудно контролировать.

Защитное покрытие увеличивает срок службы металла, однако не заменяет продуманной защиты конструкции от постоянного увлажнения.

Как обшивка взаимодействует с каркасом

Каркас и облицовка работают совместно. Расположение труб должно обеспечивать надёжные точки крепления листов и удобные стыки.

При выборе схемы учитывают:

• размеры облицовочных элементов;
• ориентацию листов;
• расположение стыков;
• шаг крепления;
• возможность температурных деформаций;
• необходимость дополнительной внутренней отделки.

Если каркас спроектирован без учёта размеров облицовки, часть стыков может оказаться между стойками или потребовать установки дополнительных элементов.

Это увеличивает расход металла и усложняет конструкцию уже во время сборки.

Что происходит при слишком малом сечении

Недостаточно жёсткая труба не обязательно сразу приводит к аварийному состоянию. Часто проблема сначала проявляется в эксплуатационных дефектах.

Возможны:

• заметные прогибы;
• дрожание элементов при ветре;
• перекос проёмов;
• деформация кровельной плоскости;
• нарушение прилегания облицовки;
• появление напряжений в местах крепления;
• изменение геометрии ворот.

Такие признаки показывают, что жёсткость конструкции имеет не меньшее практическое значение, чем формальная способность металла выдержать нагрузку без разрушения.

Чем опасен принцип «возьмём трубу потолще»

Использование большого запаса металла кажется простым способом избежать ошибок, однако такой подход имеет ограничения.

Толщина стенки не исправляет:

• неправильную схему каркаса;
• слишком длинный пролёт;
• отсутствие пространственных связей;
• слабое основание;
• неудачный узел соединения;
• неправильную ориентацию прямоугольного профиля;
• недостаточную жёсткость воротного проёма.

Кроме того, чрезмерное увеличение массы отдельных элементов может создать дополнительные требования к другим частям сооружения.

Выбор трубы следует рассматривать как часть общей конструктивной системы.

Типичные ошибки при оценке трубы для гаража

Одна из наиболее распространённых ошибок — копирование размеров профиля из чужой конструкции. Даже внешне похожие гаражи могут отличаться шириной, высотой, шагом стоек, формой крыши и климатическими нагрузками.

Часто встречаются и другие подходы, которые дают ненадёжный результат:

• оценка трубы только по наружному размеру;
• игнорирование толщины стенки;
• одинаковый профиль для всех элементов независимо от их назначения;
• увеличение толщины трубы вместо добавления необходимой пространственной жёсткости;
• отсутствие учёта крупного воротного проёма;
• чрезмерные расстояния между стойками;
• использование сильно повреждённого коррозией металла;
• выбор каркаса без учёта будущей обшивки.

Отдельная проблема — стремление определить подходящий профиль только по массе самого гаража. Конструкция испытывает не одну постоянную нагрузку, а сочетание различных воздействий.

Какие характеристики стоит рассматривать вместе

При предварительной оценке трубы полезно не искать одну «главную» характеристику, а рассматривать набор взаимосвязанных параметров.

Геометрия профиля

Важны наружные размеры и форма сечения. Они во многом определяют сопротивление изгибу и удобство формирования узлов.

Толщина стенки

Она влияет на массу, локальную прочность и характеристики соединений.

Длина элемента

Один и тот же профиль ведёт себя совершенно по-разному при коротком и длинном пролёте.

Расстояние между опорами

Чем реже расположены опоры, тем выше требования к промежуточным элементам.

Направление нагрузки

Для прямоугольного профиля особенно важно, относительно какой оси происходит изгиб.

Система связей

Раскосы и другие связи уменьшают деформации всего сооружения и помогают отдельным элементам работать в расчётной схеме.

Условия эксплуатации

Влажность, конденсат, контакт с атмосферными осадками и состояние защитного покрытия влияют на долговечность металла.

Когда более крупный профиль действительно оправдан

Увеличение сечения имеет смысл там, где требуется повысить жёсткость или несущую способность конкретного элемента.

Такое решение может рассматриваться при:

• увеличении пролёта;
• повышенной высоте стены;
• крупном воротном проёме;
• значительной нагрузке на кровельную часть;
• необходимости уменьшить количество промежуточных опор;
• повышенных требованиях к жёсткости рамы.

Но выбирать увеличенное сечение желательно осознанно. Если причиной деформаций является отсутствие связей, увеличение всех труб подряд может оказаться менее эффективным решением, чем корректировка самой схемы каркаса.

Какие вопросы полезно решить до выбора трубы

До покупки металла желательно определить основные характеристики будущего сооружения.

Нужно понимать:

• габариты гаража;
• конструкцию крыши;
• размеры воротного проёма;
• предполагаемый материал наружной обшивки;
• необходимость утепления и внутренней отделки;
• расположение основных стоек;
• наличие промежуточных опор;
• принцип формирования связей между рамами.

После этого можно оценивать требования к отдельным группам элементов, а не пытаться подобрать одну универсальную трубу для всей конструкции.

Итог

Труба для каркаса гаража выбирается не по одному признаку. Внешние размеры профиля, толщина стенки, форма сечения и масса металла важны, но их значение раскрывается только вместе с конструкцией самого каркаса.

Вертикальная стойка, длинная балка, кровельный прогон, раскос и перемычка над воротами выполняют разные задачи. Использование одинакового профиля для всех частей может быть удобным организационно, но не всегда является рациональным с конструктивной точки зрения.

Особое внимание стоит уделять жёсткости сооружения. Каркас должен не только сопротивляться разрушению, но и сохранять геометрию под эксплуатационными нагрузками. На это влияют размеры труб, длина пролётов, шаг стоек, расположение раскосов, конструкция соединений и крепление к основанию.

Хороший выбор металла начинается не с вопроса о максимальной толщине трубы, а с понимания того, как работает каждая часть гаражного каркаса. Именно сочетание подходящего профиля, разумной конструктивной схемы и защиты стали от коррозии определяет устойчивость и долговечность металлического гаража.
