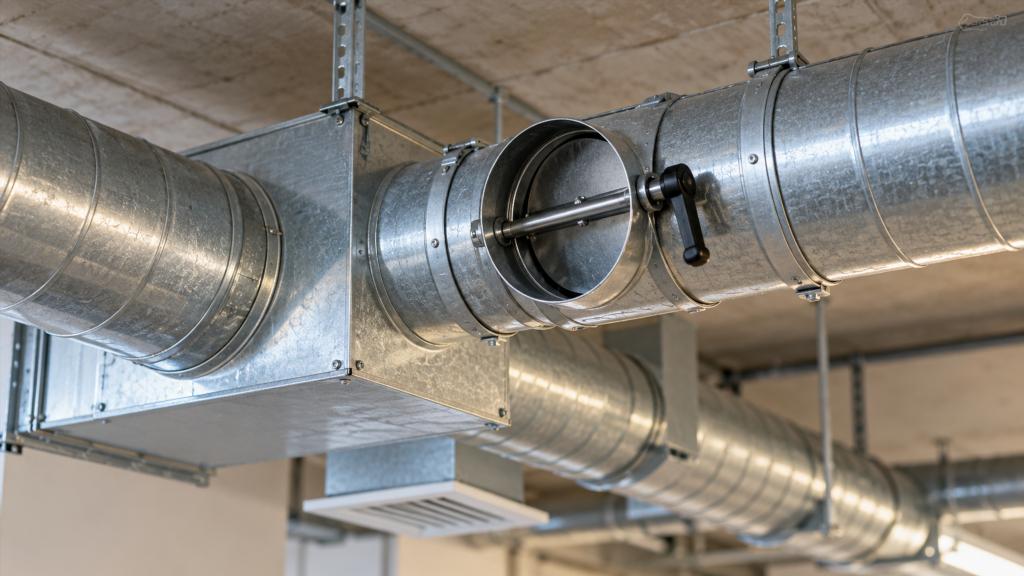

Где устанавливают дроссель-клапан в вентиляции и от чего зависит его расположение

Дроссель-клапан в вентиляционной системе используют для изменения расхода воздуха в отдельном воздуховоде, ответвлении или группе каналов. Его основная задача — создать регулируемое сопротивление воздушному потоку и тем самым помочь распределить воздух между разными участками системы. Такое устройство часто применяют при балансировке приточной и вытяжной вентиляции, когда фактические расходы воздуха по помещениям отличаются от предусмотренных проектом.

Единственного места, подходящего для установки любого дроссель-клапана, не существует. Расположение зависит от схемы воздуховодов, назначения клапана, направления движения воздуха, наличия вентилятора, количества ответвлений и возможности дальнейшего обслуживания. Чаще всего регулирующий клапан размещают на той ветви, расход воздуха в которой требуется контролировать независимо от остальных участков.

Где чаще всего располагают дроссель-клапаны

В разветвленной вентиляционной сети воздух стремится распределяться неравномерно. Через короткие и менее сопротивляющиеся каналы может проходить больше воздуха, чем через длинные трассы со множеством поворотов, решеток и других элементов. Дроссель-клапан позволяет увеличить сопротивление отдельной ветви и скорректировать это распределение.

Характерные места размещения:

• на ответвлении от основного вентиляционного канала;
• в отдельной ветви, обслуживающей помещение или группу помещений;
• перед конечным участком воздуховода;
• на магистральном канале, если требуется регулировать расход в крупной части системы;
• в канале перед распределительным узлом или после него, если регулируется поток целой зоны;
• на приточных и вытяжных линиях, нуждающихся в балансировке.

Само наличие свободного участка воздуховода еще не означает, что именно там стоит размещать клапан. Важно учитывать характер воздушного потока и то, какой участок сети должен регулироваться.

Дроссель-клапан на ответвлении от магистрали

Одно из самых распространенных мест — воздуховод после ответвления от основной магистрали. Такое расположение позволяет изменять расход воздуха именно в выбранной ветви, почти не вмешиваясь непосредственно в геометрию других каналов.

Представим систему, где от одного крупного приточного воздуховода отходят несколько каналов в разные комнаты. Их длина и сопротивление отличаются. Ближайшее помещение может получать слишком большой объем воздуха, а более удаленное — недостаточный. При наличии регулирующих клапанов в ответвлениях расход можно распределить между этими ветвями.

Клапан в такой схеме относится именно к своей ветви. Изменение его положения увеличивает или уменьшает аэродинамическое сопротивление участка, после чего меняется соотношение расходов воздуха в сети.

Почему клапан не всегда ставят сразу возле тройника

Непосредственно за тройником, резким поворотом или другим фасонным элементом воздушный поток может быть неравномерным. Возникают завихрения, зоны повышенной и пониженной скорости. Они могут влиять на поведение регулирующей заслонки и увеличивать шум.

По этой причине при проектировании стараются учитывать наличие прямого участка воздуховода. Конкретные расстояния определяются схемой системы, размерами канала, типом арматуры и проектными требованиями. Универсального расстояния, подходящего для всех систем, нет.

Где ставят клапан при нескольких вентиляционных ветвях

Чем больше разветвлений имеет система, тем важнее возможность независимой регулировки крупных участков.

В простой сети с двумя ветвями может оказаться достаточно регулирующих элементов на каждой из них. В более сложной системе клапаны иногда предусматривают сразу на нескольких уровнях: на крупных зональных ответвлениях и на отдельных каналах внутри зоны.

Например, одна магистраль может обслуживать этаж, от нее отходят каналы к нескольким помещениям. Регулировка всей магистрали этажа позволяет менять общий расход, а клапаны на отдельных ответвлениях помогают распределять его между комнатами.

Такая структура особенно характерна для систем, где количество воздуха должно быть относительно устойчивым в разных помещениях.

Установка перед вентиляционной решеткой или диффузором

Дроссель-клапан может находиться на участке воздуховода перед конечным воздухораспределительным устройством, однако его не следует автоматически считать частью самой решетки или диффузора.

У этих устройств разные функции. Решетка или диффузор формируют выходящий воздушный поток и влияют на его направление в помещении. Дроссель-клапан регулирует сопротивление канала и расход воздуха.

Если регулирующая заслонка расположена слишком близко к воздухораспределителю, неравномерный поток после клапана иногда способен влиять на характер выхода воздуха и акустический комфорт. Особенно заметно это при сильном прикрытии заслонки.

По этой причине положение регулирующего элемента рассматривают вместе с конструкцией конечного участка воздуховода.

Клапан и регулируемая решетка — не одно и то же

Некоторые вентиляционные решетки сами имеют регулирующие элементы. Они позволяют уменьшить или увеличить проходное сечение, однако их возможности и назначение могут отличаться от отдельного балансировочного клапана в воздуховоде.

Регулировка непосредственно на решетке удобна для изменения потока у конечной точки, но может сопровождаться повышением скорости воздуха и шума. Отдельный клапан в канале дает проектировщику больше возможностей для балансировки ветви.

Выбор между этими решениями зависит от типа вентиляции и требуемого уровня регулирования.

Где располагают клапан относительно вентилятора

Вопрос о размещении дроссель-клапана до или после вентилятора нельзя решать одним правилом для всех систем. Место выбирают с учетом того, какую часть сети требуется регулировать и как работает вентиляционная установка.

Если регулируется отдельная ветвь после общего вентилятора, клапан обычно находится уже в распределительной сети. Когда требуется воздействовать на общий расход через определенный участок магистрали, регулирующий элемент может располагаться в другой части системы.

Важно учитывать, что обычный ручной дроссель-клапан не заменяет регулирование производительности вентилятора. Сильное перекрытие общего канала увеличивает сопротивление сети и меняет рабочий режим оборудования. Насколько такой способ допустим, зависит от типа вентилятора, автоматики и проекта системы.

В современных установках общий расход часто регулируют изменением производительности вентилятора, а дроссель-клапаны используют главным образом для распределения воздуха между ветвями.

Дроссель-клапан в приточной вентиляции

В приточной системе клапаны помогают распределять подаваемый воздух между помещениями. Особое значение они имеют в системах с одним вентилятором и несколькими ответвлениями.

Если воздуховоды имеют разную длину, сечение и количество поворотов, без балансировки ближние ветви способны получать больший расход.

Клапаны могут находиться:

• в начале отдельных ответвлений;
• на групповых ветвях;
• перед конечными участками каналов;
• в распределительных узлах, если это предусмотрено конструкцией системы.

После регулировки положение ручных клапанов обычно стараются сохранять, если режим работы вентиляции не предполагает постоянного изменения расхода.

Дроссель-клапан в вытяжной вентиляции

В вытяжной системе принцип остается похожим: регулируется сопротивление отдельных каналов, чтобы обеспечить требуемое распределение вытяжного воздуха.

Если несколько помещений соединены с общим вытяжным вентилятором, аэродинамически более удобная ветвь может забирать слишком много воздуха. Более удаленная ветвь при этом работает слабее.

Регулирующий клапан позволяет ограничить поток через участок с меньшим сопротивлением и изменить распределение воздуха между каналами.

Особое внимание требуется системам, где вентиляция связана с удалением загрязнений, повышенной влажности или технологических выделений. В таких случаях размещение и настройка оборудования должны соответствовать проекту и назначению помещений.

Почему клапан устанавливают не там, где его проще разместить

Доступность свободного места имеет значение, но она не является главным критерием. Неудачное расположение может ухудшить регулировку или усложнить обслуживание.

При выборе места учитывают несколько обстоятельств.

Какую часть системы должен регулировать клапан

Клапан воздействует прежде всего на тот участок сети, в котором он находится. Если требуется изменить расход отдельной комнаты, регулирующий элемент должен относиться к ветви этой комнаты, а не к общей магистрали, обслуживающей несколько помещений.

Если необходимо регулировать целую группу каналов, подходящим местом может оказаться более крупная общая ветвь.

Есть ли рядом повороты и тройники

Резкие изменения направления и сечения воздуховода нарушают равномерность движения воздуха. Клапан, размещенный в зоне сильной турбулентности, может создавать дополнительный шум.

Особенно заметным эффект бывает при больших скоростях воздуха и значительном прикрытии заслонки.

Можно ли добраться до механизма после отделки

Регулирующая заслонка должна оставаться доступной, если предполагается балансировка или последующая корректировка системы.

Если клапан полностью скрыть за несъемной отделкой, любое изменение положения потребует вскрытия конструкции. По этой причине в необходимых местах предусматривают сервисный доступ.

Это особенно важно для клапанов, расположенных:

• за подвесными потолками;
• внутри коробов;
• в шахтах;
• за облицовочными панелями;
• в технических нишах.

Доступ должен соответствовать способу регулировки устройства.

Почему нельзя регулировать вентиляцию только прикрытием ближайших клапанов

На первый взгляд кажется, что достаточно уменьшить поток в слишком сильно работающей ветви. На практике вентиляционная сеть представляет собой связанную аэродинамическую систему.

Когда сопротивление одного канала увеличивается, воздух перераспределяется по остальным путям. Изменение одного клапана может повлиять сразу на несколько помещений.

По этой причине балансировка обычно рассматривает всю сеть, а не отдельный клапан независимо от остальных.

Например, после уменьшения расхода в ближайшей ветви больше воздуха может начать поступать в две удаленные. Если одна из них также имеет сравнительно низкое сопротивление, перераспределение окажется неравномерным.

Настройка вентиляции связана с измерением фактических расходов и оценкой всей системы, особенно при большом количестве каналов.

Чем дроссель-клапан отличается от обратного клапана

Эти устройства устанавливаются в воздуховодах, но решают разные задачи.

Дроссель-клапан предназначен для регулирования проходного сечения и расхода воздуха. Его заслонка может фиксироваться в промежуточных положениях.

Обратный клапан препятствует движению воздуха в нежелательном направлении. В нормальном режиме он открывается потоком, а при обратной тяге закрывается.

Замена одного устройства другим не обеспечивает ту же функцию. Обратный клапан не является обычным средством балансировки, а дроссельная заслонка сама по себе не обеспечивает автоматическую защиту от обратного потока.

Дроссель-клапан и запорная заслонка

Внешне некоторые устройства похожи: внутри воздуховода находится поворотная пластина, меняющая положение относительно воздушного потока. Различие связано с назначением.

Регулирующий клапан рассчитан на работу в промежуточных положениях. Запорная заслонка главным образом предназначена для открытия или перекрытия канала.

У отдельных изделий функции могут сочетаться, но при проектировании вентиляции важно ориентироваться не только на внешний вид, а на назначение конкретного элемента.

Нужно ли ставить клапан на каждое ответвление

Не всегда.

Количество регулирующих элементов определяется схемой вентиляции. В небольшой сети с короткими сходными ветвями отдельная регулировка каждой точки может не требоваться. В разветвленной системе без балансировочных устройств добиться устойчивого распределения воздуха значительно сложнее.

Отдельный клапан особенно полезен, когда ветви:

• сильно различаются по длине;
• имеют разное количество поворотов;
• обслуживают помещения с разным требуемым воздухообменом;
• объединяются в крупные группы;
• должны регулироваться независимо друг от друга.

Избыточное количество клапанов тоже не является преимуществом само по себе. Каждый дополнительный элемент создает местное сопротивление и требует доступного места.

Почему сильно прикрытый клапан может шуметь

Чем меньше остается проходное сечение, тем сильнее меняется скорость и структура воздушного потока возле заслонки. При определенных режимах появляются завихрения, свист или выраженный аэродинамический шум.

Шум может усиливаться, если рядом находятся решетки, тройники, повороты или другие элементы, дополнительно нарушающие поток.

Ситуация, при которой для нормальной работы ветви клапан приходится почти полностью закрывать, иногда указывает не только на необходимость балансировки, но и на значительную разницу сопротивлений между каналами. Оценивать это следует вместе с общей схемой вентиляции.

Что важно предусмотреть при скрытой прокладке воздуховодов

В жилых домах вентиляционные каналы часто скрывают потолками, коробами и облицовкой. После завершения отделки положение клапанов становится особенно важным.

Регулирующий механизм не должен оказаться в месте, к которому невозможно добраться. При этом технический люк не обязательно размещать возле каждого элемента системы — решение зависит от компоновки оборудования и того, какие устройства нуждаются в обслуживании.

До закрытия коммуникаций полезно проверить, какие элементы требуют:

• регулировки;
• осмотра;
• очистки;
• обслуживания привода;
• повторной балансировки после изменения режима системы.

Для ручного дроссель-клапана главным требованием обычно остается возможность изменить и зафиксировать положение заслонки.

Где дроссель-клапан обычно наиболее полезен

Наиболее характерное место для такого устройства — отдельная ветвь вентиляционной сети, расход которой требуется регулировать относительно других ветвей.

Если от общего воздуховода отходят каналы в несколько помещений, клапаны часто располагают именно на этих ответвлениях или на участках, объединяющих несколько помещений в отдельную зону. Это позволяет балансировать систему без чрезмерного воздействия на остальные части сети.

Размещение возле вентилятора, решетки или тройника само по себе не является обязательным. Главный ориентир — границы участка, расход воздуха через который должен регулироваться, условия движения воздуха и доступ для последующей настройки.

Итог

Дроссель-клапан в вентиляции обычно устанавливают в том воздуховоде или ответвлении, расход воздуха через который требуется изменять независимо от других частей системы. В разветвленной сети наиболее типичным местом становятся ответвления от основной магистрали, групповые ветви и участки перед конечными зонами распределения воздуха.

При выборе расположения учитывают близость тройников и поворотов, возможный аэродинамический шум, влияние клапана на другие ветви и доступность механизма после отделки. На приточной и вытяжной вентиляции принцип размещения сходен: регулирующий элемент должен воздействовать именно на нужную часть сети.

Дроссель-клапан не является заменой обратному клапану, вентилятору или полноценной системе автоматического регулирования. Его задача — создать контролируемое сопротивление в выбранной части воздуховода и помочь распределить воздушный поток по вентиляционной сети.
