Какой кабель используют для ввода электричества в частный дом: варианты, различия и критерии выбора

Ввод электричества в частный дом — участок электроснабжения между внешней сетью и внутренним распределительным щитом здания. Именно через него проходит вся мощность, которую получает дом, поэтому требования к проводнику здесь выше, чем к большинству обычных внутридомовых линий.

Одного универсального ответа на вопрос, какой провод нужен на ввод в частный дом, нет. Подходящий вариант зависит от способа подключения, материала жил, предполагаемой нагрузки, протяженности линии, условий прокладки и места перехода от наружной сети к внутренней электропроводке.

При этом важно различать несколько вещей, которые в быту часто называют одним словом «провод». Воздушный участок от опоры, кабель в земле, линия по фасаду и кабель внутри здания работают в разных условиях. Материал, допустимый для одного участка, не всегда подходит для другого.

Что именно считается вводом электричества в дом

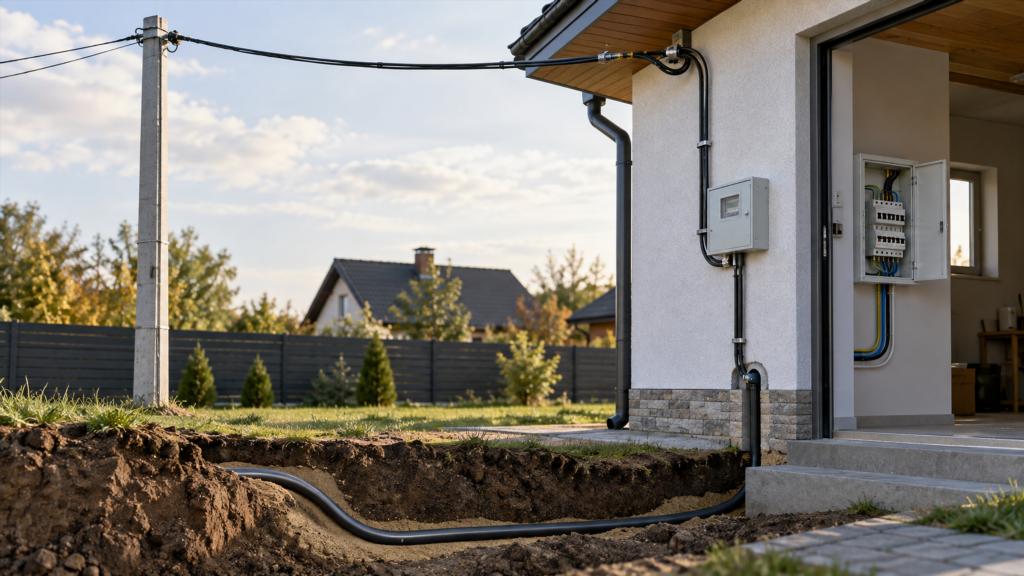

Условно вводную линию можно разделить на наружную и внутреннюю части.

Наружная часть может проходить:

• по воздуху от опоры к зданию;
• под землей;
• по наружной стене;
• частично по воздуху и частично по строительным конструкциям.

После точки ввода линия обычно переходит к вводному или распределительному щиту. Именно на границе наружной и внутренней прокладки нередко возникает необходимость менять тип проводника.

Например, кабель, рассчитанный на стационарную прокладку внутри здания, не предназначен для длительной работы в свободном воздушном пролете. И наоборот, самонесущий изолированный провод, хорошо подходящий для наружной воздушной линии, не рассматривается как обычный кабель для разводки внутри жилых помещений.

Из-за этого вопрос «какой провод завести в дом» правильнее рассматривать не как выбор одного изделия на всю трассу, а как подбор решения для каждого участка.

Воздушный ввод

Воздушное подключение распространено там, где электрическая сеть проходит по опорам вдоль улицы или границы участка.

Для наружного участка требуется проводник, способный переносить не только электрическую нагрузку, но и механические воздействия. На него влияют ветер, собственный вес, перепады температуры, осадки и обледенение.

Для таких линий применяются самонесущие изолированные провода. Их конструкция рассчитана на эксплуатацию на открытом воздухе и на механическую нагрузку, возникающую в пролете.

Главная особенность такого решения состоит в том, что наружный провод одновременно выполняет электрическую и конструктивную функцию. Он не просто проводит ток, но и удерживается между точками крепления.

Почему наружный провод обычно не продолжают далеко внутрь здания

Самонесущий провод рассчитан прежде всего на улицу. Внутри дома условия совершенно другие: кабель проходит через стены, щиты, коробки, каналы и другие элементы внутренней электросети.

Кроме того, алюминиевые жилы, характерные для многих наружных воздушных линий, требуют соответствующих способов соединения и оконцевания. Их нельзя считать прямой заменой обычному медному кабелю внутренней сети.

Поэтому воздушный ввод часто состоит из двух функционально разных участков: наружного провода и кабеля, который продолжает линию после точки перехода.

Такое разделение позволяет использовать каждый материал там, где его свойства наиболее уместны.

Подземный ввод

Подземный способ отличается тем, что основная часть линии находится в грунте. Здесь нет нагрузки от ветра или обледенения, но появляются другие воздействия.

Кабель может испытывать:

• давление грунта;
• воздействие влаги;
• сезонные изменения температуры;
• механическое давление при земляных работах;
• воздействие камней и других твердых включений;
• риск повреждения при последующем благоустройстве участка.

Для подземной линии нужен кабель, конструкция которого соответствует выбранному способу прокладки и условиям эксплуатации.

Иногда кабель дополнительно защищают трубой или другим механическим элементом. Такая защита может снижать вероятность повреждения, но сама по себе не превращает любой внутренний кабель в полноценный подземный.

Нужно учитывать не только оболочку, но и назначение самого кабеля.

Когда подземный ввод удобнее воздушного

Подземную линию часто рассматривают, если владельцу важно убрать провод над участком или если расположение дома делает воздушный пролет неудобным.

У такого способа есть заметные преимущества:

• линия не пересекает воздушное пространство участка;
• внешний вид фасада и территории остается более аккуратным;
• кабель меньше зависит от ветра и обледенения;
• отсутствует свободно висящий пролет возле здания.

Есть и ограничения. Подземная линия сложнее доступна для осмотра, а повреждение после завершения благоустройства может потребовать земляных работ. Особенно важна заранее продуманная трасса: после устройства дорожек, парковки, подпорных конструкций или посадки растений доступ к кабелю может стать неудобным.

Медь или алюминий на вводе

Материал жил — один из основных вопросов при выборе вводной линии.

И медь, и алюминий используются в электроэнергетике, но их свойства заметно различаются.

Медные жилы

Медные проводники обладают высокой электропроводностью и хорошей механической стабильностью. При одинаковой передаваемой мощности медный проводник обычно позволяет использовать меньшее сечение по сравнению с алюминиевым при прочих равных условиях.

Медь удобна для внутренней стационарной электропроводки. Она хорошо подходит для подключения к большинству бытовых электроустановочных устройств и распределительной аппаратуры, рассчитанной на соответствующий тип проводника.

К преимуществам меди обычно относят:

• хорошую проводимость;
• сравнительно высокую механическую прочность;
• удобство соединения в распределительных устройствах;
• широкое применение во внутренней электропроводке.

Недостатком остается более высокая стоимость.

Алюминиевые жилы

Алюминий легче и дешевле меди, поэтому широко используется в наружных распределительных сетях.

Но алюминиевый проводник требует внимания к соединениям. Он сильнее реагирует на механические нагрузки в контактных соединениях и имеет другие характеристики теплового расширения.

Нельзя просто соединять медную и алюминиевую жилу произвольным способом. В месте контакта разных металлов могут возникать неблагоприятные электрохимические процессы, увеличивающие сопротивление соединения.

Для перехода между алюминием и медью применяют предназначенные для этого соединительные устройства и контактные элементы.

Почему сечение вводного кабеля нельзя выбирать только по мощности дома

Одна из распространенных ошибок — считать, что сечение определяется исключительно числом киловатт, выделенных на дом.

Нагрузка действительно является важным параметром, но она не единственная.

На выбор влияют:

• однофазная или трехфазная система;
• материал жил;
• длина линии;
• способ прокладки;
• допустимый ток;
• условия охлаждения кабеля;
• количество одновременно нагруженных жил;
• характеристики защитной аппаратуры;
• допустимое падение напряжения;
• особенности конкретного кабеля.

Два дома с одинаковой выделенной мощностью могут иметь разные вводные линии, если один расположен рядом с точкой подключения, а другой — на значительном расстоянии.

Чем длиннее линия, тем заметнее влияние сопротивления проводника. На значительных расстояниях выбор сечения может быть связан не только с допустимым нагревом, но и с падением напряжения.

Однофазный и трехфазный ввод

Количество жил в кабеле связано с системой электроснабжения дома.

При однофазном подключении используется одна рабочая фаза. При трехфазном подключении к дому подходят три фазных проводника.

Но определять требуемое число жил только по словам «220 В» или «380 В» неправильно. Состав линии зависит также от системы заземления и от того, как организованы рабочий нулевой и защитный проводники.

Поэтому кабели с одинаковым количеством фаз могут иметь разное количество жил.

Это особенно важно при реконструкции старого ввода. Нельзя ориентироваться только на внешний вид старого кабеля и считать его конструкцию образцом для новой линии.

Кабель от точки ввода до электрощита

После того как наружная линия приходит к зданию, необходимо доставить питание к вводному или распределительному щиту.

Этот участок уже относится к стационарной электропроводке здания и требует подходящего кабеля.

В жилых домах обычно применяют кабели с медными жилами и оболочкой, соответствующей требованиям к стационарной прокладке.

При выборе важна не только способность кабеля проводить требуемый ток. Учитывается и поведение его изоляции при нагревании и пожаре.

Для внутренних линий используются исполнения с различными характеристиками пожарной безопасности. Конкретный вариант зависит от места прокладки и требований к электроустановке.

Почему место расположения щита имеет значение

Если щит расположен рядом с точкой входа линии, внутренний участок получается коротким.

Если распределительный щит находится глубоко внутри здания, кабель может пересекать несколько помещений и строительных конструкций. Тогда возрастает значение способа прокладки и характеристик оболочки.

Маршрут может проходить:

• открыто по негорючей поверхности;
• внутри строительных конструкций;
• в кабельных каналах;
• в трубах;
• через технические помещения;
• через перекрытия и стены.

Сам кабель и способ его размещения должны рассматриваться совместно.

Ввод через деревянную стену

Для деревянного дома вопрос ввода особенно важен из-за горючести строительного материала.

Деревянная стена не меняет электрические характеристики нагрузки, но влияет на требования к прокладке кабеля и защите места прохода.

Основные риски связаны с механическим повреждением изоляции и возможным нагревом в аварийной ситуации.

Особое внимание уделяется участку, где проводник проходит сквозь конструкцию. Кабель не должен просто лежать в случайном отверстии в древесине без учета механической и противопожарной защиты.

При этом универсальной схемы для любого деревянного дома нет. Конструкция стены может быть брусовой, бревенчатой, каркасной или многослойной, поэтому способы организации ввода различаются.

Ввод через кирпич, бетон и газобетон

Минеральные стены не относятся к горючим материалам, но это не означает, что кабель можно прокладывать без защиты от механических воздействий.

Проход через стену должен учитывать возможное давление на оболочку, острые края отверстия и возможность последующего обслуживания.

Если кабель проходит с улицы внутрь, появляется еще одна задача — защита от попадания воды.

Вода может двигаться по поверхности кабеля, поэтому геометрия и герметизация места прохода имеют значение. Нежелательно создавать конструкцию, по которой осадки могут беспрепятственно попадать внутрь стены или помещения.

Почему нельзя выбирать вводной кабель по принципу «чем толще, тем лучше»

Большое сечение снижает электрическое сопротивление, но чрезмерно толстый кабель не всегда удобен и рационален.

Увеличиваются:

• стоимость;
• наружный диаметр;
• жесткость;
• требования к радиусам изгиба;
• сложность подключения;
• размеры наконечников и контактных устройств.

Кроме того, распределительная аппаратура имеет ограничения по допустимому диапазону сечений жил.

Если кабель физически не подходит к клемме оборудования, проблему нельзя решать грубым уменьшением жил или удалением части проволок многопроволочной жилы. Для подключения должны использоваться совместимые технические решения.

Ошибки при выборе провода для ввода

Проблемы возникают не только из-за недостаточного сечения. Нередко сама концепция линии выбирается неправильно.

К типичным ошибкам относятся:

• использование внутреннего кабеля в качестве свободно висящей воздушной линии;
• прокладка неподходящего кабеля непосредственно в грунте;
• случайное соединение меди и алюминия;
• выбор сечения только по мощности без учета длины;
• отсутствие учета способа прокладки;
• использование кабеля с недостаточным количеством жил;
• продолжение наружного самонесущего провода глубоко внутри здания;
• попытка подключить жилу к аппарату, не рассчитанному на ее материал или размер;
• отсутствие механической защиты в уязвимых местах.

Отдельная проблема — выбор линии «с запасом» без учета всей системы. Вводной кабель работает вместе с автоматическими выключателями, счетчиком, соединительными устройствами, распределительным щитом и внутренней сетью.

Каждый из этих элементов должен быть совместим с остальными.

Что влияет на реальный выбор вводного кабеля

Чтобы понять, какой кабель требуется конкретному дому, нужно рассматривать несколько исходных условий одновременно.

Выделенная электрическая мощность

Она определяет предполагаемый уровень нагрузки на ввод.

Дом с небольшой сезонной нагрузкой и дом с электрическим отоплением, водонагревателями, электроплитой и мощным инженерным оборудованием предъявляют разные требования к электроснабжению.

При этом выделенная мощность не равна простой сумме паспортных мощностей всех приборов. Для вводной линии учитываются характеристики системы электроснабжения и защитных устройств.

Длина трассы

Короткий участок от точки подключения до щита и длинная линия через весь участок находятся в разных условиях.

С ростом расстояния увеличивается сопротивление проводника и влияние падения напряжения. Особенно заметным этот параметр становится при большой нагрузке.

Способ прокладки

Один и тот же кабель может по-разному охлаждаться в воздухе, трубе, строительной конструкции или грунте.

Теплоотвод влияет на допустимую токовую нагрузку, поэтому оценивать кабель без учета прокладки нельзя.

Материал жил

Медь и алюминий имеют разные электрические и механические свойства. Одинаковое числовое сечение еще не означает одинаковое поведение линии.

Система электроснабжения

Состав жил зависит от количества фаз и организации нулевого и защитного проводников.

Это относится не только к самому кабелю, но и ко всей структуре вводного щита.

Нужно ли делать весь ввод одним кабелем

Не обязательно.

Во многих случаях рациональнее разделить трассу на участки с разными условиями эксплуатации.

Например, воздушная часть может выполняться самонесущим проводом, а внутри здания использоваться стационарный кабель. При подземном подключении наружный участок может иметь усиленную механическую защиту, а после входа в техническое помещение переходить на другой тип кабеля.

Главное требование — корректно организованный переход между участками.

Количество соединений само по себе лучше не увеличивать без необходимости, поскольку каждое соединение является отдельным элементом электрической цепи. Но попытка избежать любого соединения ценой применения неподходящего кабеля тоже не является преимуществом.

Чем отличается вводной кабель от обычной линии на розетки

Различие связано не столько с названием кабеля, сколько с назначением линии.

Розеточная группа питает ограниченный участок внутренней сети и защищается соответствующим автоматическим выключателем.

Вводной кабель передает питание сразу для всего дома. Через него может проходить суммарная нагрузка многих групп:

• освещения;
• розеток;
• кухни;
• отопительного оборудования;
• насосов;
• водонагревателей;
• вентиляции;
• кондиционирования;
• хозяйственных построек.

Отказ вводной линии затрагивает все электроснабжение здания, поэтому требования к ее расчету, соединениям и механической защите особенно важны.

Какой вариант обычно рассматривают для частного дома

Если обобщить распространенные схемы без привязки к конкретному объекту, логика выглядит так.

Для воздушного участка от опоры используют провод, предназначенный для наружной самонесущей линии. Перед внутренней частью электросети организуют переход на кабель, подходящий для стационарной прокладки внутри здания.

Для подземного ввода используют кабель и защитную систему, рассчитанные на условия конкретной подземной трассы. После входа в дом линия продолжается с учетом требований к внутренней электропроводке.

Для внутреннего участка до щита чаще рассматривают медный кабель подходящего исполнения, а его сечение и число жил определяют по параметрам электроснабжения.

Почему нельзя назвать одно универсальное сечение

Формулировки вроде «для частного дома всегда нужен кабель такого-то сечения» слишком упрощают задачу.

Одно и то же значение мощности может соответствовать разным условиям:

• однофазному или трехфазному вводу;
• короткой или длинной трассе;
• меди или алюминию;
• воздушной или подземной линии;
• открытой или закрытой прокладке.

Кроме того, вводная линия должна быть согласована с защитной аппаратурой. Кабель нельзя рассматривать отдельно от устройства, которое ограничивает ток и защищает линию от перегрузки и короткого замыкания.

Поэтому сечение является результатом оценки всей системы, а не самостоятельной цифрой.

Что стоит определить до выбора кабеля

До покупки материалов полезно иметь понятные исходные данные:

• какая мощность доступна для дома;
• сколько фаз предусмотрено;
• где находится точка подключения;
• какое расстояние от нее до здания;
• будет ли линия воздушной или подземной;
• где расположен вводной щит;
• через какие конструкции пройдет кабель;
• требуется ли переход между алюминием и медью;
• какое оборудование установлено на вводе.

Если этих данных нет, подбор по совету «так обычно делают» может привести либо к неоправданно дорогому решению, либо к линии, которая плохо соответствует реальным условиям эксплуатации.

Главное при выборе провода на ввод

Ввод в частный дом следует рассматривать как небольшую систему, а не как один кусок провода.

Для воздушного пролета нужен проводник, предназначенный для наружной механически нагруженной линии. Для участка внутри здания — кабель, подходящий для стационарной внутренней прокладки. Для земли — решение, рассчитанное на подземные условия и возможные механические воздействия.

Материал и сечение жил подбираются не только по мощности. Значение имеют длина трассы, количество фаз, способ прокладки, допустимый ток, падение напряжения, тип защитных аппаратов и условия соединения проводников.

Самый надежный подход — сначала определить структуру ввода и условия каждого участка, а уже затем выбирать конкретный тип и параметры кабеля.
