Как усадка деревянного дома влияет на стропильную систему и зачем нужны скользящие стропила

Деревянный дом не остаётся геометрически неизменным сразу после сборки. Брус и бревно постепенно теряют часть влаги, меняют размеры, уплотняются в соединениях, а венцы немного смещаются относительно первоначального положения. Особенно заметны изменения по высоте стен. Крыша при этом представляет собой связанную конструкцию, которая опирается на стены и должна сохранять устойчивую геометрию несмотря на их подвижность.

Именно с этой особенностью связано применение скользящих стропил. Их смысл состоит не в том, чтобы сделать кровлю «подвижной» целиком, а в том, чтобы не мешать предусмотренным перемещениям деревянных стен. Подвижное соединение позволяет отдельным элементам стропильной системы занимать новое положение по мере изменения высоты сруба и снижает вероятность появления нежелательных напряжений.

Такая схема особенно характерна для домов из бревна и бруса, где усадочные процессы являются свойством самого материала. Чтобы понимать назначение скользящих опор, важно рассматривать их не как отдельную крепёжную деталь, а как часть общей работы крыши и стен.

Почему деревянные стены меняют размеры

Древесина относится к материалам, размеры которых зависят от влажности. После возведения дома процессы высыхания не прекращаются мгновенно. Помимо изменения размеров самих деревянных элементов, постепенно уплотняются стыки между венцами, соединения и используемые между ними уплотняющие материалы.

Изменения происходят не одинаково во всех направлениях. Наиболее значимым для конструкции дома становится уменьшение общей высоты стены, состоящей из большого количества расположенных друг над другом венцов.

На характер происходящих изменений влияют:

• исходная влажность древесины;
• вид стенового материала;
• размеры деревянных элементов;
• качество изготовления соединений;
• количество венцов;
• особенности сборки дома;
• температурно-влажностный режим;
• воздействие осадков и солнечного нагрева;
• время, прошедшее после возведения стен.

Усадка также не обязательно проходит совершенно равномерно. Разные стены получают неодинаковое солнечное воздействие, отдельные элементы могут иметь различную влажность, а сложная планировка создаёт участки с разным поведением конструкции.

Для крыши важен не только сам факт уменьшения высоты стен, но и возможность небольшого изменения взаимного положения точек, на которые опираются стропила.

Что происходит с крышей при усадке стен

Стропильная система объединяет несколько опорных участков. В простой двускатной крыше стропильная нога обычно имеет верхнюю и нижнюю зоны соединения. Если конструкция дома меняет высоту, геометрическое расстояние между этими зонами также может изменяться.

Стропильная нога при этом не становится короче вслед за стеной. Деревянная балка сохраняет свою длину значительно лучше, чем многовенцовая стена сохраняет общую высоту.

Возникает принципиальное различие: стены должны немного переместиться, а стропильная конструкция ограничивает такое движение.

Если все узлы обладают достаточной степенью свободы, система способна приспособиться к происходящим изменениям. Если же элементы связаны таким образом, что перемещение невозможно, усадка начинает создавать дополнительные усилия в местах соединений.

Почему жёсткое крепление может стать проблемой

Жёсткое соединение само по себе не является неправильным способом крепления. Оно применяется во множестве строительных конструкций. Проблема появляется тогда, когда жёстко фиксируется узел, который по расчётной и конструктивной логике должен компенсировать изменение положения элементов.

Представим стропильную ногу, нижний конец которой жёстко связан с верхним венцом. При уменьшении высоты стены положение этого венца должно измениться. Стропило одновременно связано с другими частями крыши и сопротивляется перемещению.

Вместо свободной адаптации конструкции могут появляться напряжения в древесине и соединительных элементах.

Их возможные внешние проявления различаются:

• изменение положения отдельных стропил;
• появление щелей в соединениях;
• локальные деформации деревянных элементов;
• необычные нагрузки на крепёж;
• изменение геометрии примыканий;
• деформация отдельных участков кровельной конструкции.

Наличие подобного признака ещё не позволяет по одному внешнему проявлению определить причину. Крыша представляет собой систему из множества связанных элементов, поэтому состояние конкретного дома оценивают комплексно.

Что такое скользящие стропила

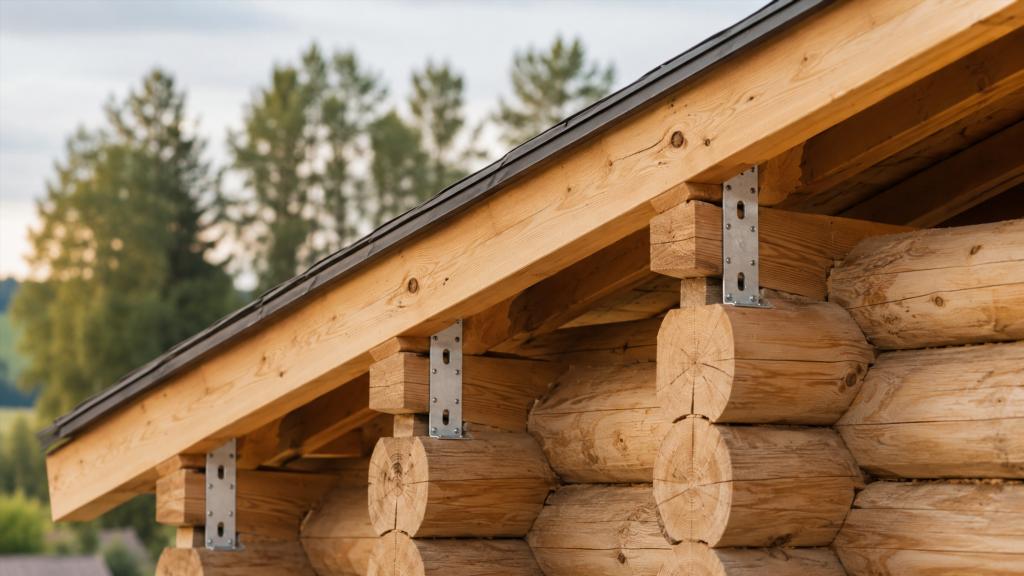

Под скользящими стропилами обычно понимают конструкцию, в которой предусмотрена возможность контролируемого взаимного перемещения стропильной ноги и деревянной стены.

Само стропило при этом остаётся несущим элементом крыши. «Скользящим» является прежде всего характер определённого соединения.

Вместо полной фиксации узел допускает смещение в заданном направлении. Благодаря этому верхний венец может менять положение при усадке, не заставляя стропильную ногу полностью повторять его перемещение.

Такое соединение решает две разные задачи одновременно. Оно удерживает стропило в предусмотренном положении и при этом оставляет ему необходимую степень свободы.

Это важное отличие от обычного представления о крепеже. В большинстве бытовых ситуаций хорошее крепление ассоциируется с максимально жёсткой фиксацией. В деревянной конструкции чрезмерная жёсткость иногда способна работать против неё, если соединение блокирует естественное изменение размеров материала.

Как работает скользящее соединение

Принцип можно представить как направленное перемещение двух связанных деталей. Они не отделяются друг от друга, однако один элемент способен смещаться относительно другого в пределах, предусмотренных конструкцией узла.

При уменьшении высоты стены опорный венец меняет положение. Стропильная нога немного изменяет угол или положение относительно места опирания. Соединение сопровождает это движение, а не блокирует его.

При этом скользящая опора не должна восприниматься как универсальный компенсатор любых деформаций. Она работает только как часть правильно организованной стропильной системы.

На результат влияют:

• конструкция верхнего соединения стропил;
• наличие промежуточных опор;
• геометрия крыши;
• длина стропильных ног;
• положение внутренних несущих конструкций;
• устройство фронтонов;
• характер опирания крыши;
• наличие элементов, способных ограничивать перемещение.

Если один узел допускает движение, а другой элемент полностью блокирует его, ожидаемого эффекта может не быть.

Почему особенно важно учитывать верхнюю часть деревянного дома

Усадочные изменения хорошо заметны там, где деревянные стены соприкасаются с конструкциями, размеры которых практически не меняются вместе с ними.

К таким участкам относятся не только стропила. Сходные вопросы возникают возле вертикальных стоек, перегородок, оконных и дверных проёмов, инженерных коммуникаций и элементов отделки.

Кровля отличается тем, что она связывает сразу несколько точек здания. Даже небольшое изменение их положения способно отражаться на связанных элементах.

Особое внимание требуется конструкциям, где разные части крыши опираются на участки дома с неодинаковым характером усадки. Чем сложнее форма здания и кровли, тем больше взаимосвязей появляется между опорами.

Скользящие и жёсткие соединения: принципиальная разница

Главное различие заключается не в прочности крепления, а в его функции.

Жёсткое соединение предназначено для сохранения определённого взаимного положения элементов. Оно ограничивает их перемещение относительно друг друга.

Скользящее соединение тоже обеспечивает связь элементов, но разрешает предусмотренное перемещение в определённом направлении.

Нельзя считать один вариант в целом более надёжным, а другой менее надёжным. Они выполняют разные задачи.

Где требуется неподвижность

В стропильной системе существуют узлы, геометрия которых должна сохраняться в пределах предусмотренной конструктивной схемы. Излишняя свобода в таких местах может отрицательно сказаться на устойчивости крыши.

Где требуется компенсация движения

Если изменение положения элементов является ожидаемым следствием усадки стен, полная фиксация способна препятствовать нормальной работе конструкции. Здесь используется принцип компенсации движения.

Стропильная система деревянного дома сочетает оба подхода. Нельзя корректно спроектировать её, просто заменив все жёсткие крепления подвижными или, наоборот, полностью исключив возможность перемещения.

От чего зависит величина усадки

Распространённая ошибка — воспринимать усадку как заранее известную величину, одинаковую для всех деревянных домов. Реальное поведение конструкции зависит от совокупности свойств материала и условий эксплуатации.

Тип древесины и способ подготовки материала

Бревно естественной влажности, высушенный брус и другие виды деревянных стеновых материалов ведут себя неодинаково. Различается их исходная влажность, структура, технология обработки и количество соединений.

Даже два дома из формально одинакового материала могут изменять размеры не совершенно одинаково.

Высота стены

Имеет значение накопительный характер изменений. Незначительное изменение отдельного деревянного элемента повторяется во многих венцах, поэтому суммарное изменение высоты стены становится заметнее.

Влажностный режим

Дерево продолжает реагировать на окружающую среду и после основной усадки. В течение года оно способно немного набирать и отдавать влагу. Размеры элементов вслед за этим изменяются.

Основная усадка и последующие сезонные изменения — не одно и то же, но для деревянной конструкции важны оба процесса.

Почему нельзя рассматривать скользящую опору отдельно от всей крыши

Наличие подвижного крепления ещё не означает, что система способна свободно компенсировать усадку.

Представим конструкцию, где нижняя часть стропила может перемещаться, но стропильная нога жёстко связана с другим элементом, положение которого остаётся неизменным. Получается противоречие: один узел допускает движение, другой его останавливает.

Подобные ограничения могут создавать:

• внутренние стойки;
• жёсткие примыкания;
• элементы каркаса фронтона;
• связанные между собой стропильные конструкции;
• отделочные материалы;
• коммуникации;
• дополнительные крепления, установленные без учёта общей схемы.

По этой причине скользящие стропила следует рассматривать как принцип организации системы, а не как установку определённого вида крепежа.

Какие проблемы могут быть связаны с неправильной работой стропил

Деформации крыши не всегда становятся заметными сразу. Деревянная конструкция способна некоторое время воспринимать дополнительные нагрузки благодаря собственной упругости.

Однако постоянное сопротивление усадочным перемещениям может постепенно проявляться в разных местах.

Насторожить могут:

• заметное изменение геометрии стропильных элементов;
• раскрытие ранее плотных соединений;
• локальное выпирание или смещение деталей;
• повреждения отделки возле примыканий крыши;
• нехарактерные щели между деревянными элементами;
• деформации, возникшие после периода активной усадки.

По одному из перечисленных симптомов нельзя заключить, что неисправна именно скользящая опора. Например, изменение геометрии кровли может быть связано с состоянием древесины, нагрузками, соединениями, основанием, влажностью или другими конструктивными причинами.

Осмотр должен учитывать всю систему передачи нагрузок.

Типичные ошибки в понимании скользящих стропил

«Стропило должно свободно болтаться»

Подвижность соединения не означает отсутствие фиксации. Стропильная нога остаётся частью несущей системы и должна удерживаться в соответствии с принятой конструкцией крыши.

Свобода предусматривается только там и в том направлении, где она нужна для компенсации изменения геометрии.

«После усадки скользящие соединения больше не нужны»

Наиболее интенсивные изменения происходят в определённый период после возведения дома, однако древесина остаётся материалом, реагирующим на влажность.

Помимо этого, невозможно считать завершение усадки универсальной календарной датой. Состояние стен зависит от материала, условий эксплуатации и конструкции здания.

«Достаточно поставить подвижный крепёж»

Работа крыши определяется не названием одной детали. Если остальные узлы не соответствуют общей конструктивной логике, наличие скользящего элемента не устраняет противоречия.

«Чем больше свободы, тем лучше»

Излишняя подвижность тоже нежелательна. Крыша должна сохранять устойчивость и передавать нагрузки через предусмотренные опорные узлы.

Задача заключается в управляемом перемещении, а не в максимальном уменьшении жёсткости.

Скользящие стропила в домах из бруса и бревна

Общий принцип для этих конструкций одинаков: стены собраны из горизонтально расположенных деревянных элементов и способны уменьшаться по высоте.

Различаться может характер происходящих изменений.

Бревенчатая стена имеет собственную геометрию соединений между венцами. На её поведение влияют форма бревна, влажность древесины, состояние пазов и уплотнение стыков.

Брусовая стена также изменяет высоту, однако особенности процесса зависят от вида бруса, его влажности, профиля и конструкции соединений.

Для оценки крыши важнее не формальное название стенового материала, а фактическая способность конкретной стены изменять положение опорных участков.

Как фронтоны связаны с работой стропильной системы

Фронтон способен существенно влиять на поведение крыши. Особенно важна разница между деревянным фронтоном, продолжающим структуру сруба, и конструкцией, выполненной по другому принципу.

Если фронтон состоит из венцов, он участвует в усадочных процессах. Если отдельные элементы крыши или фронтона обладают иной вертикальной подвижностью, между ними появляются дополнительные взаимосвязи.

Сложности чаще возникают не из-за самого наличия движения, а из-за того, что соседние конструкции перемещаются по-разному.

Поэтому при оценке скользящей стропильной системы важно понимать:

• какие части здания подвержены усадке;
• какие сохраняют практически постоянную высоту;
• где эти части соединяются;
• допускают ли соединения необходимое взаимное перемещение.

Как внутренние опоры влияют на геометрию крыши

Не каждая крыша опирается только на наружные стены. В конструкции могут присутствовать внутренние несущие стены, стойки и другие опоры.

Если наружная стена постепенно становится ниже, а внутренняя опора меняет высоту иначе, положение стропильных элементов относительно этих точек также изменяется.

Особенно чувствительны схемы, где одна часть конструкции выполнена из усаживающегося материала, а другая имеет практически стабильную высоту.

Такие сочетания требуют согласованной работы всех соединений. Компенсация только в одном месте не всегда решает задачу.

Что происходит после основной усадки

После наиболее заметного периода изменения размеров дом не превращается в абсолютно неподвижную конструкцию.

Древесина остаётся гигроскопичным материалом. При изменении влажности воздуха она может менять собственную влажность, а вместе с ней — размеры.

Сезонные перемещения значительно отличаются от первоначальной усадки по характеру и масштабу, но полностью игнорировать способность дерева реагировать на микроклимат нельзя.

Кроме того, на состояние крыши со временем воздействуют:

• собственный вес конструкции;
• снеговые и ветровые нагрузки;
• изменения влажности древесины;
• температурные циклы;
• состояние соединений;
• естественное старение материалов.

Поэтому исправно работающий подвижный узел остаётся частью конструкции, а не временным приспособлением, предназначенным только для первых месяцев существования дома.

Что учитывать при оценке существующей крыши

Состояние скользящей стропильной системы нельзя надёжно определить только по внешнему виду одной крепёжной детали. Необходимо понимать, как ведёт себя вся конструкция.

Обычно оценивают взаимное положение стен и крыши, состояние древесины, характер соединений и наличие препятствий для предусмотренного движения.

Полезно обращать внимание на несколько групп признаков.

Геометрия

Стропильные ноги должны рассматриваться не изолированно, а относительно соседних элементов. Необычное изменение положения одной детали может показывать локальную проблему или отражать общую деформацию здания.

Состояние соединений

Интерес представляет не только целостность крепежа, но и его фактическая способность выполнять предусмотренную функцию. Подвижный узел, движение которого заблокировано соседней конструкцией, формально существует, но не работает так, как предполагалось.

Состояние древесины

Трещины, сильные деформации, следы длительного увлажнения и другие изменения способны влиять на работу соединений и несущих элементов.

Состояние примыкающих конструкций

Иногда следы нежелательных перемещений раньше проявляются не на стропилах, а на отделке, перегородках или других элементах, связанных с крышей.

Когда состояние скользящих стропил требует особого внимания

Проверка конструкции особенно актуальна, если после возведения или реконструкции дома появились заметные изменения геометрии крыши.

Поводом для подробной оценки могут стать ситуации, когда:

• стропильные элементы визуально изменили положение;
• появились новые щели в конструктивных соединениях;
• крыша начала воздействовать на фронтон или перегородки;
• подвижные соединения дошли до положения, заметно отличающегося от первоначального;
• после ремонта были добавлены элементы, способные ограничивать движение;
• состояние древесины существенно изменилось из-за влаги.

В подобных случаях важен не отдельный симптом, а причина изменения общей работы конструкции.

Главный принцип скользящей стропильной системы

Смысл скользящих стропил связан с одним свойством деревянного дома: его стены способны изменять высоту, тогда как кровля должна сохранять несущую способность и приспосабливаться к этим перемещениям.

Правильно организованная система сочетает устойчивость и необходимую подвижность. Одни соединения удерживают элементы в расчётном положении, другие позволяют компенсировать закономерное изменение геометрии здания.

Скользящая опора не исправляет ошибки всей стропильной конструкции и не заменяет грамотное согласование её элементов. Её задача значительно конкретнее — не препятствовать предусмотренному перемещению стропила относительно усаживающейся деревянной стены.

Именно поэтому оценивать такие стропила стоит вместе с верхними венцами, фронтонами, внутренними опорами и остальными связями крыши. Для деревянного дома способность конструкции правильно воспринимать движение материала не менее важна, чем прочность отдельных элементов.
