Как устроено утепление мансардной кровли: материалы, кровельный пирог и защита от влаги

Мансарда отличается от обычного холодного чердака тем, что кровельные скаты одновременно становятся частью ограждающей конструкции жилого помещения. Они должны не только защищать дом от осадков, но и удерживать тепло, не накапливать влагу и обеспечивать нормальный режим работы деревянных элементов стропильной системы.

Поэтому утепление мансардной кровли нельзя рассматривать только как размещение теплоизоляционного материала между стропилами. Результат зависит от всей конструкции: кровельного покрытия, подкровельной вентиляции, мембран, утеплителя, пароизоляции, состояния стропил и качества соединения отдельных слоев.

Ошибки в одном из элементов могут проявиться далеко не сразу. Мансарда может хорошо прогреваться зимой, но спустя несколько сезонов в конструкции появятся сырость, намокание утеплителя или следы плесени. Именно поэтому при оценке вариантов утепления важно понимать назначение каждого слоя и условия, в которых он работает.

Чем мансардная кровля отличается от обычной крыши

У холодной крыши теплоизоляция обычно располагается по перекрытию между жилой частью дома и чердаком. Сам чердак остается относительно холодным, а кровельные скаты непосредственно не участвуют в сохранении тепла в помещениях.

В мансарде ситуация иная. Жилое пространство поднимается непосредственно под крышу, поэтому утеплять приходится ее скаты, а иногда также участки стен, фронтоны и горизонтальные части потолка.

Утепленная кровля выполняет сразу несколько функций:

• ограничивает теплопотери через верхнюю часть здания;
• защищает помещение от сильного нагрева летом;
• препятствует проникновению наружной влаги к утеплителю;
• ограничивает поступление водяного пара из помещений в конструкцию;
• обеспечивает возможность удаления случайно попавшей внутрь влаги;
• защищает деревянные элементы от длительного переувлажнения.

Из-за этого конструкция мансарды представляет собой систему взаимосвязанных слоев, а не просто заполненное утеплителем пространство между стропилами.

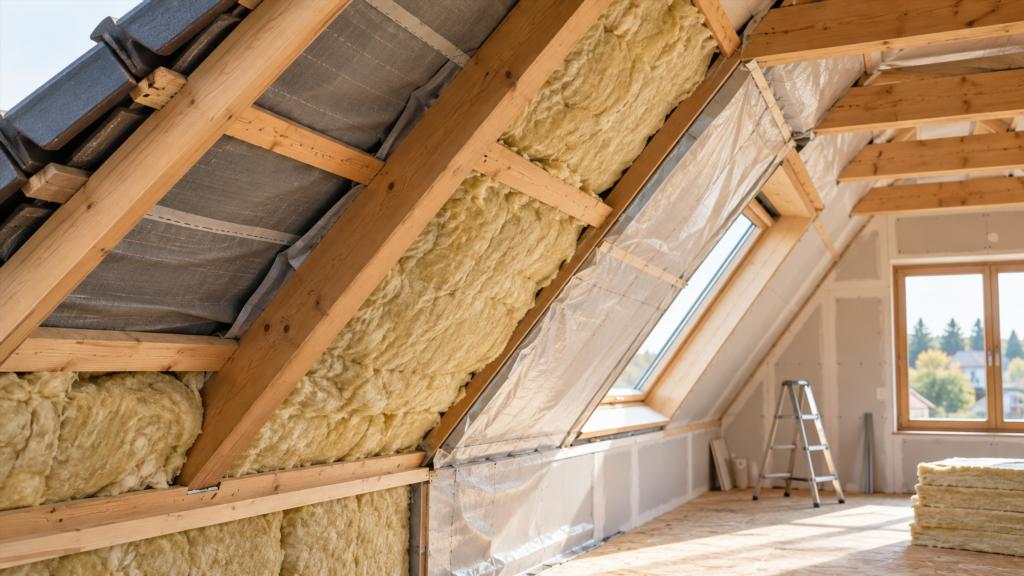

Из каких слоев состоит утепленная мансардная кровля

Конкретное устройство крыши зависит от типа покрытия, конструкции стропильной системы и применяемых материалов. В большинстве утепленных скатных крыш можно выделить несколько функциональных зон.

Со стороны улицы располагается кровельное покрытие. Под ним предусматривают конструкцию, через которую может удаляться влага и проветриваться подкровельное пространство. Затем находится защитная мембрана, отделяющая утеплитель от возможных протечек и конденсата со стороны кровли.

Основной теплоизоляционный слой размещается в зоне стропильной системы или комбинируется с дополнительным утеплением поверх либо ниже стропил.

Со стороны помещения теплоизоляцию защищает слой, ограничивающий проникновение водяного пара из теплого воздуха мансарды.

Наружная защита утеплителя

Даже исправная кровля не всегда означает полное отсутствие влаги под покрытием. При определенных погодных условиях на его внутренней стороне может появляться конденсат. Кроме того, возможны локальные протечки через места соединений и примыканий.

Подкровельная мембрана служит дополнительной защитой утеплителя и деревянных элементов.

Для утепленной мансарды особенно важно, чтобы тип мембраны соответствовал конструкции крыши. Одни материалы рассчитаны на непосредственную работу рядом с теплоизоляцией, другим требуется воздушный промежуток.

Несовместимость слоев способна заметно ухудшить влажностный режим всей конструкции.

Теплоизоляционный слой

Утеплитель занимает основную часть толщины ограждающей конструкции. Его задача заключается не в создании тепла, а в снижении скорости его передачи между внутренним помещением и наружной средой.

На эффективность влияют:

• теплотехнические свойства материала;
• фактическая толщина слоя;
• плотность прилегания;
• отсутствие крупных щелей;
• состояние утеплителя;
• количество участков, через которые тепло проходит быстрее.

Особенно заметное влияние оказывают стропила. Дерево тоже обладает теплоизоляционными свойствами, однако обычно проводит тепло лучше, чем основной утепляющий материал. Поэтому зона стропил может становиться участком повышенных теплопотерь.

Пароизоляционный слой

Теплый воздух внутри дома содержит водяной пар. Он стремится проникать через ограждающие конструкции, особенно в холодный период года, когда между помещением и улицей существует большая разница температур.

При попадании пара в холодные слои крыши часть влаги может конденсироваться.

Пароизоляция ограничивает этот процесс. Ее эффективность зависит не только от самого материала, но и от целостности слоя. Особое значение имеют стыки, примыкания к стенам, проходы коммуникаций и участки около окон.

Даже хорошая пленка не выполняет свою функцию полноценно, если в ней остается большое количество негерметичных соединений.

Какие материалы используют для утепления мансарды

Для скатных крыш применяют несколько групп теплоизоляционных материалов. Они заметно отличаются жесткостью, способом размещения, отношением к влаге и требованиями к конструкции.

Выбирать утеплитель только по одному показателю теплопроводности недостаточно. Не менее важны геометрия стропильной системы, пожарная безопасность, стабильность формы и возможность получить равномерный слой.

Минеральные волокнистые утеплители

Материалы на основе минеральных волокон широко применяются в мансардных крышах благодаря способности заполнять пространство между стропилами.

Они выпускаются в плитах и матах разной плотности. Для наклонных конструкций важна устойчивость материала к сползанию и деформации.

К достоинствам таких утеплителей обычно относят негорючесть многих разновидностей, хорошие теплоизоляционные свойства и удобство размещения в каркасных конструкциях.

При этом их характеристики могут ухудшаться при значительном увлажнении. Поэтому большое значение приобретает защита как от наружной воды, так и от водяного пара из помещения.

Жесткие теплоизоляционные плиты

Жесткие плиты применяют между стропилами, поверх стропильной системы или в комбинированных схемах.

Особенно полезен сплошной дополнительный слой, который перекрывает деревянные элементы и уменьшает влияние мостиков холода.

Разные виды жесткой теплоизоляции существенно отличаются паропроницаемостью, пожарными свойствами и требованиями к защите от высоких температур. Такие различия необходимо учитывать при формировании всей конструкции крыши.

Напыляемая теплоизоляция

Напыляемые материалы позволяют сформировать слой сложной геометрии и заполнить труднодоступные участки.

Их свойства во многом зависят от конкретного состава. Некоторые варианты имеют очень низкую паропроницаемость, поэтому меняют характер движения влаги через кровельную конструкцию.

Напыляемый материал нельзя рассматривать как универсальный способ одновременно решить вопросы утепления, вентиляции и защиты от влаги. Вся конструкция по-прежнему должна быть согласована по влажностному режиму.

Засыпные материалы

Для наклонных скатов засыпная теплоизоляция используется реже, поскольку материал необходимо надежно удерживать внутри полости.

Такие решения чаще встречаются на горизонтальных перекрытиях или отдельных участках сложной мансардной конструкции.

Почему утеплитель между стропилами не всегда решает задачу полностью

Размещение теплоизоляции только между деревянными элементами кажется наиболее простым вариантом. Оно позволяет использовать существующую глубину стропильной системы и практически не увеличивает толщину крыши снаружи.

Однако стропила остаются непрерывными участками от внутренней части конструкции к наружной. Через них тепло передается интенсивнее, чем через утеплитель.

Поэтому применяются комбинированные решения, где основной слой между стропилами дополняют еще одним слоем, перекрывающим древесину.

Он может располагаться с внутренней или наружной стороны в зависимости от проекта крыши.

Такой подход позволяет:

• уменьшить количество выраженных мостиков холода;
• повысить общую однородность теплоизоляционной оболочки;
• получить дополнительное пространство для требуемого слоя утепления;
• снизить зависимость результата от глубины стропил.

При этом добавление каждого слоя меняет положение температурных зон внутри конструкции, поэтому оценивать его отдельно от пароизоляции и наружных мембран не следует.

Зачем кровле вентиляционный зазор

Под кровельным покрытием нередко предусматривается вентиляционный канал. По нему наружный воздух проходит вдоль ската, помогая удалять водяной пар и влагу.

Работа такой вентиляции особенно важна для крыш, где на внутренней стороне покрытия может образовываться конденсат.

Для движения воздуха нужны не только полости между элементами конструкции, но и возможность его поступления снизу и выхода в верхней части крыши.

Если канал перекрыт утеплителем, строительными элементами или неправильно расположенными мембранами, вентиляция становится менее эффективной.

Чем опасно перекрытие вентиляции

Отсутствие нормального движения воздуха способно привести к длительному сохранению влаги под кровельным покрытием.

Последствия могут включать:

• сырость деревянной обрешетки;
• увлажнение стропил;
• намокание отдельных участков утеплителя;
• появление плесени;
• снижение долговечности деревянных конструкций;
• коррозию металлических элементов.

Наличие вентиляционного пространства само по себе еще не гарантирует его нормальную работу. Значение имеет непрерывность канала по длине ската.

Откуда в мансардной кровле появляется конденсат

Конденсат возникает, когда влажный воздух охлаждается до состояния, при котором содержащийся в нем водяной пар начинает превращаться в воду.

Зимой температура материалов постепенно снижается от внутренней поверхности крыши к наружной. Внутри многослойной конструкции существует зона, где условия могут быть подходящими для выпадения влаги.

Полностью исключить движение водяного пара через материалы невозможно. Задача правильно устроенной крыши состоит в том, чтобы ограничить его поступление из помещения и обеспечить возможность безопасного удаления остаточной влаги.

Проблемы чаще возникают при сочетании нескольких обстоятельств:

• высокой влажности внутри мансарды;
• слабой вентиляции помещений;
• поврежденной или негерметичной пароизоляции;
• неправильном расположении мембран;
• намокании теплоизоляции со стороны кровли;
• отсутствии условий для высыхания конструкции.

Поэтому образование сырости нельзя всегда объяснить только недостаточной толщиной утеплителя.

Почему герметичность пароизоляции имеет большое значение

Водяной пар проходит через материалы не только путем медленной диффузии. Значительное количество влажного воздуха способно проникать через отверстия и щели вместе с воздушными потоками.

Слабыми местами становятся участки вокруг электрической проводки, вентиляционных каналов, крепежа, мансардных окон и соединений отдельных полотен.

Особенно много сложных узлов появляется на крышах с ендовами, слуховыми окнами, изломами и большим количеством пересечений конструкций.

Чем сложнее геометрия мансарды, тем больше внимания требует создание непрерывного внутреннего защитного слоя.

Где чаще возникают теплопотери

Даже при достаточном количестве утеплителя мансарда может оставаться холодной из-за локальных дефектов.

Проблемными становятся места, где теплоизоляционный контур меняет направление или пересекается другими конструкциями.

Наиболее характерны следующие зоны:

• соединение ската с наружной стеной;
• область мауэрлата;
• коньковая часть крыши;
• примыкания к фронтонам;
• участки около мансардных окон;
• места прохождения вентиляционных и других каналов;
• соединение наклонной части кровли с горизонтальным потолком.

Если основной скат утеплен хорошо, но на его краях остаются разрывы, общая эффективность конструкции может оказаться значительно ниже ожидаемой.

Нужно ли утеплять мансарду изнутри или снаружи

Оба варианта применяются, но они решают задачу по-разному.

Утепление со стороны помещения

В существующем доме доступ к конструкции чаще проще получить изнутри. Можно работать со стропильными полостями без полного демонтажа наружной кровли.

У такого решения есть ограничения. Пространство между стропилами определяет доступную толщину теплоизоляции, а создание дополнительного внутреннего слоя уменьшает полезный объем помещения.

Кроме того, необходимо аккуратно работать с пароизоляцией и многочисленными примыканиями.

Наружное утепление

Размещение части теплоизоляции над стропилами позволяет создать более непрерывный тепловой контур и уменьшить влияние деревянных элементов.

Такой способ особенно удобен при строительстве новой крыши или крупной реконструкции, когда кровельное покрытие все равно снимается или еще не установлено.

Для уже эксплуатируемого дома наружный вариант обычно связан со значительно большим объемом кровельных работ.

Комбинированная конструкция

В ряде случаев утепление распределяют между несколькими зонами. Часть материала находится между стропилами, дополнительный слой — выше или ниже них.

Главное преимущество заключается не просто в увеличении общей толщины, а в возможности перекрыть элементы каркаса непрерывным слоем.

Однако конструкцию необходимо рассматривать целиком, поскольку изменение расположения материалов влияет на температурный и влажностный режим деревянных деталей.

Почему нельзя просто заполнить все свободное пространство утеплителем

Свободная полость под кровлей не всегда предназначена для теплоизоляции. Часть пространства может выполнять вентиляционную функцию.

Если заполнить такой канал утеплителем, естественный путь удаления влаги исчезнет.

Кроме того, слишком сильное сжатие некоторых волокнистых материалов меняет их характеристики. Эффективность утепления определяется не количеством материала как таковым, а расчетной структурой и толщиной слоя.

Стремление убрать любую воздушную полость способно ухудшить работу крыши вместо ее улучшения.

Как состояние старой кровли влияет на утепление

Утеплять мансарду имеет смысл только при исправной наружной части крыши.

Если покрытие протекает, древесина уже длительное время намокает или подкровельная защита повреждена, теплоизоляция может скрыть проблему и затруднить дальнейшее обследование конструкции.

Перед серьезной реконструкцией оценивают:

• состояние стропил;
• наличие следов грибкового поражения;
• состояние обрешетки;
• признаки прошлых протечек;
• наличие подкровельной мембраны;
• организацию вентиляции;
• состояние примыканий и проходок;
• возможность безопасного высыхания деревянных элементов.

Особенно внимательно стоит относиться к древесине, которая уже находилась во влажной среде. Закрывать такие элементы отделкой и теплоизоляцией без оценки состояния нежелательно.

Типичные ошибки при утеплении мансарды

Большинство проблем связано не с отсутствием утеплителя, а с нарушением целостности всей конструкции.

Щели между теплоизоляцией и стропилами

Большие неплотности создают участки усиленного переноса тепла. Они особенно заметны зимой, когда внутренняя поверхность отделки в таких местах становится холоднее.

Пережатый утеплитель

Попытка установить в ограниченную полость слишком толстый волокнистый материал может привести к его сильному сжатию и деформации.

Номинальная толщина утеплителя сама по себе не означает, что после монтажа конструкция сохранит те же свойства.

Разрывы пароизоляции

Незакрытые стыки и отверстия позволяют влажному внутреннему воздуху попадать в холодную часть крыши.

Особенно критичны крупные проходы коммуникаций и сложные примыкания.

Неправильное расположение пленок

Мембраны отличаются назначением и способностью пропускать водяной пар. Случайная замена одного типа другим может создать слой, который препятствует нормальному высыханию конструкции.

Перекрытие вентиляционного канала

Если утеплитель выступает в подкровельную вентиляционную полость, движение воздуха может заметно ухудшиться.

Отсутствие связи между утеплением стен и кровли

Теплоизоляционная оболочка дома должна быть непрерывной. Разрыв в месте соединения стены и ската способен сформировать холодную зону даже при хорошо утепленных основных поверхностях.

Как понять, что утепление кровли работает неправильно

Некоторые признаки можно обнаружить во время эксплуатации мансарды.

Поводом для обследования могут стать холодные полосы или пятна на внутренней отделке, образование сырости, появление плесени, запах влажной древесины, сильное переохлаждение отдельных участков зимой.

Косвенным признаком теплопотерь бывает и неравномерное состояние снега на крыше. Однако по одному внешнему наблюдению делать вывод о конкретном дефекте нельзя: на таяние влияют солнечное освещение, ветер, геометрия крыши и температура наружного воздуха.

Для поиска скрытых дефектов могут применяться измерения влажности и тепловизионное обследование при подходящих температурных условиях.

Такая диагностика позволяет определить проблемную зону, но не всегда сразу показывает ее причину. Например, холодный участок может быть связан как с недостатком утеплителя, так и с воздушной утечкой через негерметичную конструкцию.

Что учитывать при выборе варианта утепления

Для новой и существующей мансарды набор исходных условий различается.

При строительстве можно заранее согласовать высоту стропил, расположение мембран и дополнительного утепления. При реконструкции приходится учитывать уже существующую кровлю и доступ к отдельным слоям.

При сравнении вариантов полезно оценивать:

• тип и состояние кровельного покрытия;
• конструкцию подкровельного пространства;
• высоту и шаг стропил;
• возможность устройства непрерывного утепляющего слоя;
• форму мансарды;
• количество окон и проходок;
• влажностный режим помещений;
• требования к пожарной безопасности;
• способность всей конструкции высыхать;
• влияние утепления на полезную высоту и площадь комнаты.

Не существует одного материала или одной схемы, одинаково подходящей для любой мансарды.

Связь утепления с вентиляцией жилого помещения

Даже правильно устроенная кровля работает хуже, если внутри дома постоянно сохраняется высокая влажность.

Водяной пар образуется при приготовлении пищи, принятии душа, сушке белья и обычном пребывании людей.

Если вентиляция мансарды недостаточна, нагрузка на пароизоляционный слой возрастает.

Особенно важна вентиляция, когда на мансардном этаже находятся спальни, ванная комната или другие регулярно используемые помещения.

Утепление крыши не заменяет воздухообмен. Эти системы решают разные задачи и должны работать одновременно.

Что важнее: материал или конструкция кровельного пирога

Качество утеплителя имеет значение, но само по себе не определяет результат.

Современный теплоизоляционный материал может работать неудовлетворительно, если он намокает, между плитами остаются крупные щели или влажный воздух свободно проходит через поврежденную пароизоляцию.

Умеренный по характеристикам утеплитель в правильно спроектированной конструкции нередко оказывается надежнее материала с лучшими паспортными показателями, установленного без учета движения влаги и мостиков холода.

Для мансардной кровли важна совместная работа всех элементов:

• наружного покрытия;
• подкровельной защиты;
• вентиляционного пространства;
• теплоизоляции;
• стропильной системы;
• внутренней пароизоляции;
• вентиляции помещений.

Утепленная мансарда должна не только удерживать тепло, но и оставаться сухой. Именно способность конструкции контролировать поступление и удаление влаги определяет ее долговечность не меньше, чем толщина теплоизоляционного слоя.

Грамотно устроенная кровля представляет собой непрерывную теплоизоляционную оболочку с защищенным от наружной воды утеплителем, ограниченным поступлением внутреннего водяного пара и предусмотренными путями удаления остаточной влаги. При таком подходе мансарда сохраняет комфортную температуру, а стропильная система остается в более стабильных условиях эксплуатации.
