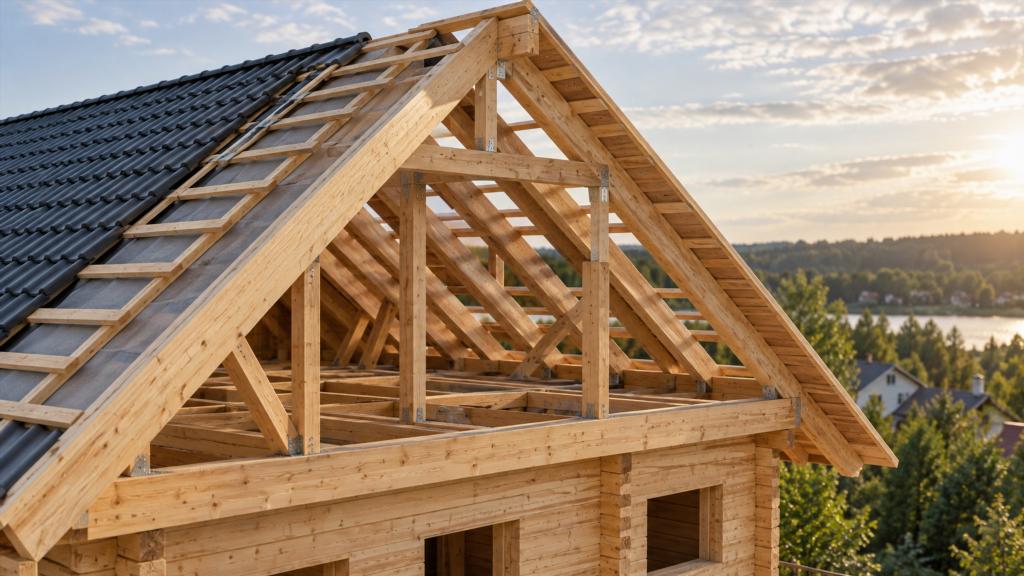

Конструктив крыши деревянного дома: из каких элементов состоит и как они работают вместе

Крыша деревянного дома — это не только кровельное покрытие и стропила. Она представляет собой систему взаимосвязанных элементов, которая воспринимает собственный вес, снеговые и ветровые нагрузки, передает их на стены и одновременно защищает здание от осадков, холода и влаги. Для деревянного дома особенно важно учитывать способность стен менять геометрию при высыхании и усадке. Конструкция крыши должна работать вместе с коробкой здания, а не препятствовать естественным перемещениям древесины.

Состав крыши зависит от формы здания, наличия мансарды, типа кровельного покрытия, способа утепления и конструкции стен. При этом общий принцип остается одинаковым: нагрузки должны последовательно передаваться от кровли к несущим элементам, а в ограждающей части крыши необходимо контролировать движение воздуха, пара и влаги.

Что входит в конструкцию крыши деревянного дома

Условно крышу можно разделить на несущую часть и кровельную систему. Несущая часть отвечает за прочность и устойчивость. Кровельная система формирует наружную оболочку, которая защищает помещение от погодных воздействий.

К основным элементам относятся:

• стропильные ноги;
• коньковые и промежуточные прогоны, если они предусмотрены схемой;
• опорные балки и стойки;
• затяжки, ригели и подкосы;
• элементы опирания стропил на стены;
• обрешетка и, при необходимости, контробрешетка;
• гидроизоляционный или диффузионный слой;
• утеплитель в теплой крыше;
• пароизоляция со стороны помещения;
• вентиляционные зазоры;
• кровельное покрытие;
• карнизные и коньковые узлы.

Не каждый дом обязательно содержит все перечисленные детали. Состав определяется принятой конструктивной схемой. Например, простая двускатная холодная крыша может иметь значительно меньше слоев, чем утепленная мансардная конструкция сложной формы.

Стропильная система как основа крыши

Стропила формируют скаты и принимают значительную часть нагрузки от кровельного покрытия, снега и ветра. По стропилам нагрузка передается к стенам или к внутренним опорам.

Стропильная нога обычно представляет собой наклонный деревянный элемент, идущий от нижней зоны ската к коньку. При большой длине пролета одних стропил может быть недостаточно. Тогда в конструкцию вводят прогоны, стойки и подкосы, которые уменьшают расчетный пролет и помогают перераспределять усилия.

Размеры деревянных элементов, расстояние между ними и схема опирания не выбираются только по внешнему виду крыши. На них влияют пролет здания, угол скатов, масса кровли, снеговая и ветровая нагрузка, сорт и состояние древесины, расположение внутренних несущих стен и многие другие параметры.

Наслонные и висячие стропила

Стропильные системы отличаются по принципу работы.

Наслонная схема применяется, когда кроме наружных стен существует внутренняя несущая опора либо конструкция позволяет установить стойки на несущие элементы перекрытия. Стропила получают дополнительную поддержку через прогон, стойки или другие элементы.

Висячая схема используется при необходимости перекрыть пространство между наружными опорами без промежуточной несущей стены. В такой конструкции возникают усилия, стремящиеся раздвинуть стены. Для их восприятия применяют затяжки и другие связующие элементы.

На практике возможны комбинированные варианты. В разных частях одной крыши конструктивная схема может отличаться, особенно если дом имеет пристройки, эркеры, несколько уровней или сложную форму кровли.

Как крыша опирается на деревянные стены

Узел опирания стропил на стены особенно важен для деревянного дома. Кирпичная или бетонная стена после завершения строительства практически не меняет высоту из-за усушки материала. Деревянная стена ведет себя иначе.

Бревно и брус постепенно теряют часть влаги, из-за чего размеры элементов меняются. Кроме того, уплотняются межвенцовые соединения. В результате высота стен может уменьшаться. Степень изменения зависит от материала, его исходной влажности, конструкции стены и времени эксплуатации здания.

Если крыша жестко соединена с элементами, которые усаживаются неодинаково, в соединениях могут возникнуть дополнительные напряжения.

Жесткое и подвижное опирание

В некоторых деревянных конструкциях стропила закрепляются жестко, если конструктивная схема допускает такое решение и перемещения коробки не создают опасных усилий. В других случаях используются соединения, позволяющие элементам ограниченно перемещаться относительно друг друга.

Подвижные узлы особенно известны применительно к срубам и домам из бруса, где стены заметно меняют высоту в процессе усадки. Их задача состоит не в том, чтобы сделать крышу «свободной», а в том, чтобы сохранить предусмотренную проектом кинематику соединения.

Нельзя считать скользящее соединение универсальной заменой обычному крепежу. Возможность перемещения должна соответствовать общей расчетной схеме. Если один узел сделан подвижным без учета работы остальных элементов, поведение крыши может стать непредсказуемым.

Конек и прогоны

В верхней части скаты сходятся в зоне конька. Конструктивно этот узел может быть выполнен по-разному.

В одной схеме противоположные стропила соединяются друг с другом. В другой предусмотрен коньковый прогон — продольный несущий элемент, на который опираются стропила. Сам прогон передает нагрузку на стойки, фронтоны либо другие предусмотренные проектом опоры.

Дополнительные прогоны могут располагаться ниже конька. Они уменьшают свободную длину стропильных ног и позволяют распределять нагрузку между несколькими опорами.

Наличие массивного конькового элемента еще не означает, что он обязательно является несущим. Иногда деталь выполняет преимущественно конструктивную или монтажную функцию. Определить работу узла можно только с учетом всей стропильной схемы.

Затяжки, ригели, стойки и подкосы

Внешне эти элементы могут казаться второстепенными, однако каждый из них выполняет свою функцию.

Затяжка связывает противоположные части конструкции и может воспринимать растягивающие усилия, препятствуя распору стен.

Ригель располагается между стропильными ногами и также участвует в обеспечении устойчивости системы. Его положение и назначение зависят от конкретной схемы.

Стойки работают как вертикальные опоры. Через них нагрузка от прогонов передается на нижележащие несущие конструкции.

Подкосы устанавливаются под углом и уменьшают расчетный пролет несущего элемента. Они помогают стропилам или прогонам воспринимать нагрузку без чрезмерных прогибов.

Удалять такие детали только ради увеличения свободного пространства на чердаке нельзя без оценки работы всей конструкции. Элемент, который визуально мешает будущей комнате, может быть частью основной несущей системы.

Обрешетка и контробрешетка

Поверх стропил формируется основание для кровельного покрытия. Его тип зависит от материала кровли.

Обрешетка может быть разреженной или сплошной. Для одних покрытий требуется система отдельных досок или брусков, для других — практически непрерывное основание из листовых материалов или настила.

Шаг и жесткость основания должны соответствовать требованиям конкретного вида покрытия. Слишком редкая обрешетка способна привести к деформации кровли, а неоправданно массивное основание увеличивает собственный вес крыши.

Контробрешетка выполняет другую функцию. Она формирует зазор между гидроизоляционным слоем и кровельным основанием либо элементами обрешетки. Через этот канал может двигаться воздух, удаляющий влагу из подкровельного пространства.

Холодная и утепленная крыша

Конструктив крыши заметно меняется в зависимости от того, используется ли пространство непосредственно под скатами как теплое помещение.

Холодный чердак

При холодной крыше теплоизоляционный контур обычно располагается в перекрытии между жилым этажом и чердаком. Сами скаты остаются неутепленными.

Такое решение позволяет отделить несущую стропильную систему от основного теплоизоляционного слоя. Чердак при этом должен иметь организованный воздухообмен, поскольку в нем может появляться водяной пар и конденсат.

Для деревянного дома холодный чердак часто удобен с точки зрения контроля состояния конструкций: стропила остаются доступными для осмотра, а возможные следы протечек легче заметить.

Утепленная крыша

Если под скатами находится мансарда, кровля становится частью теплового контура здания. Между стропилами или в комбинированной системе размещается утеплитель, а конструкция дополняется слоями, регулирующими движение влаги.

Типовая логика такой системы включает внутреннюю отделку, пароизоляционный слой, утеплитель, наружную мембрану, вентиляционный канал и кровельное покрытие. Фактический состав может отличаться в зависимости от материалов и проекта.

Главная задача заключается не только в сохранении тепла. Необходимо ограничить поступление водяного пара из помещений в холодные участки конструкции и обеспечить возможность удаления влаги наружу.

Почему вентиляция входит в конструктив крыши

В деревянной крыше контроль влажности имеет особое значение. Даже при отсутствии протечки в конструкцию может поступать влага из воздуха помещений или наружной среды.

При охлаждении воздуха часть содержащегося в нем водяного пара способна конденсироваться. Если древесина систематически остается влажной, увеличивается риск биологического повреждения, деформации и ухудшения состояния утеплителя.

Подкровельная вентиляция обеспечивает движение воздуха от нижней части ската к верхней. Для ее работы важна непрерывность канала. Само наличие контробрешетки еще не гарантирует нормального воздухообмена, если приток или выход воздуха перекрыты.

Особого внимания требуют сложные участки:

• ендовы;
• мансардные окна;
• широкие дымовые и вентиляционные проходки;
• переломы скатов;
• участки примыкания к стенам;
• крыши с большим количеством декоративных элементов.

Чем сложнее геометрия, тем труднее сохранить непрерывное движение воздуха по всему подкровельному пространству.

Как нагрузки проходят через конструкцию

Работу крыши удобнее понимать как последовательную передачу усилий.

Снег находится на кровельном покрытии. Через покрытие и обрешетку его вес передается на стропила. Стропила передают нагрузку на стены, прогоны или другие опоры. Прогоны через стойки могут передавать ее на внутренние стены и балки. Далее усилия поступают к фундаменту.

Ветровая нагрузка действует иначе. Ветер способен не только давить на скат, но и создавать подъемную силу. По этой причине соединения элементов должны воспринимать не только вертикальный вес, но и усилия, стремящиеся сместить или приподнять части крыши.

Собственный вес также имеет значение. Тяжелое кровельное покрытие, массивная обрешетка, утепление и внутренняя отделка создают постоянную нагрузку, действующую независимо от погоды.

Если путь передачи усилий прерывается слабым узлом, прочность отдельных массивных деталей не компенсирует этот недостаток. Крыша работает именно как система.

Что меняется при сложной форме крыши

Простая двускатная крыша имеет сравнительно понятную схему работы. У вальмовых, полувальмовых, многоскатных конструкций и крыш с ендовами появляются дополнительные элементы.

В местах пересечения скатов возникают накосные стропила, укороченные стропильные ноги и усиленные опорные узлы. Нагрузки распределяются менее равномерно, поскольку некоторые элементы принимают усилия сразу от нескольких участков крыши.

Сложная форма также увеличивает количество зон, где необходимо внимательно решать вопросы отвода воды, вентиляции и герметизации кровельного покрытия.

Архитектурная выразительность такой крыши обычно сопровождается более сложным конструктивом. Для деревянного дома добавляется необходимость учитывать перемещения стен и опор во время усадки.

Связь крыши с перекрытием и внутренними стенами

Нижние элементы стропильной системы нередко опираются не только на наружные стены. Стойки, подкосы или прогоны могут передавать нагрузку на балки перекрытия либо внутреннюю несущую стену.

Здесь важно различать обычную перегородку и конструкцию, способную воспринимать значительные вертикальные усилия. Визуально две стены могут выглядеть одинаково, но их роль в здании различается.

Если стойка крыши передает нагрузку на балку перекрытия в месте, где снизу нет опоры, сама балка начинает работать под дополнительной сосредоточенной нагрузкой. Такие решения должны быть предусмотрены конструктивной схемой.

В деревянном доме также следует учитывать различную усадку стен и отдельно стоящих стоек. Если вертикальная опора практически не меняет длину, а окружающие стены становятся ниже, положение элементов крыши относительно друг друга изменяется.

Кровельное покрытие и несущая система

Тип покрытия влияет на конструктив, хотя само покрытие не определяет всю схему крыши.

Разные материалы отличаются массой, жесткостью, форматом элементов и требованиями к основанию. Одним необходима разреженная обрешетка, другим — сплошной настил. Различается и поведение покрытия при температурных изменениях.

При замене старого кровельного материала на другой важно учитывать не только внешний вид. Может измениться собственный вес крыши, требуемое основание и характер передачи локальных нагрузок.

Особенно внимательно оценивают старые деревянные конструкции, состояние которых уже отличается от первоначального: древесина могла деформироваться, получить повреждения от влаги или утратить часть сечения.

Какие признаки говорят о проблемах в конструктиве

Нарушения работы крыши не всегда проявляются протечкой. Иногда изменение геометрии заметно раньше, чем повреждение кровельного покрытия.

Поводом для обследования могут быть:

• заметный прогиб линии конька или ската;
• расходящиеся соединения деревянных элементов;
• появление новых трещин в ответственных узлах;
• выраженное распирание наружных стен;
• заклинивание элементов подвижных соединений;
• следы длительного намокания древесины;
• локальное провисание обрешетки или кровли;
• деформация потолков мансарды;
• изменение формы крыши после сильного снегопада или ветра.

Некоторые естественные трещины древесины сами по себе не означают аварийного состояния. Значение имеют их расположение, глубина, развитие со временем и роль поврежденного элемента в общей системе.

Почему нельзя оценивать крышу только по размеру стропил

Распространенная ошибка — сводить надежность крыши к толщине доски или бруса. Даже крупное сечение не гарантирует правильную работу системы.

На результат влияют длина пролета, расстояние между стропилами, качество древесины, направление нагрузки, схема закрепления, наличие промежуточных опор и устойчивость элементов.

Не менее важны узлы. Стропильная нога может иметь достаточное сечение, но неправильно работающая опора или недостаточно жесткая связь изменит поведение всей конструкции.

Особенность деревянной крыши состоит в том, что соединения обладают определенной податливостью. Конструкция может немного деформироваться под нагрузкой, сохраняя прочность. Однако чрезмерные перемещения уже способны повредить кровлю, утепление и внутреннюю отделку.

Каким должен быть правильно продуманный конструктив

Хорошая конструкция крыши не обязательно сложная. Ее основные качества — понятная схема передачи нагрузок, достаточная жесткость, совместимость с деревянными стенами и возможность нормально отводить влагу.

Для деревянного дома особенно важны несколько принципов. Несущие элементы должны образовывать единую систему. Узлы должны соответствовать ожидаемым перемещениям коробки. Утепленная часть крыши должна быть защищена от переувлажнения. Вентиляционные каналы должны сохранять работоспособность по всей длине скатов.

Также желательно сохранять возможность осматривать ответственные деревянные детали. Проблема, замеченная на ранней стадии, обычно легче диагностируется, чем повреждение, которое годами развивалось внутри полностью закрытой конструкции.

Конструктив крыши деревянного дома нельзя рассматривать как набор отдельно установленных стропил, досок и крепежа. Стропильные ноги, прогоны, стойки, затяжки, стены, перекрытие, обрешетка и кровельный пирог работают совместно. Изменение одного элемента способно повлиять на распределение нагрузок, перемещения и влажностный режим всей системы. Именно согласованная работа этих частей определяет, насколько крыша будет сохранять геометрию, защищать дом от погоды и оставаться пригодной к эксплуатации в течение длительного времени.
