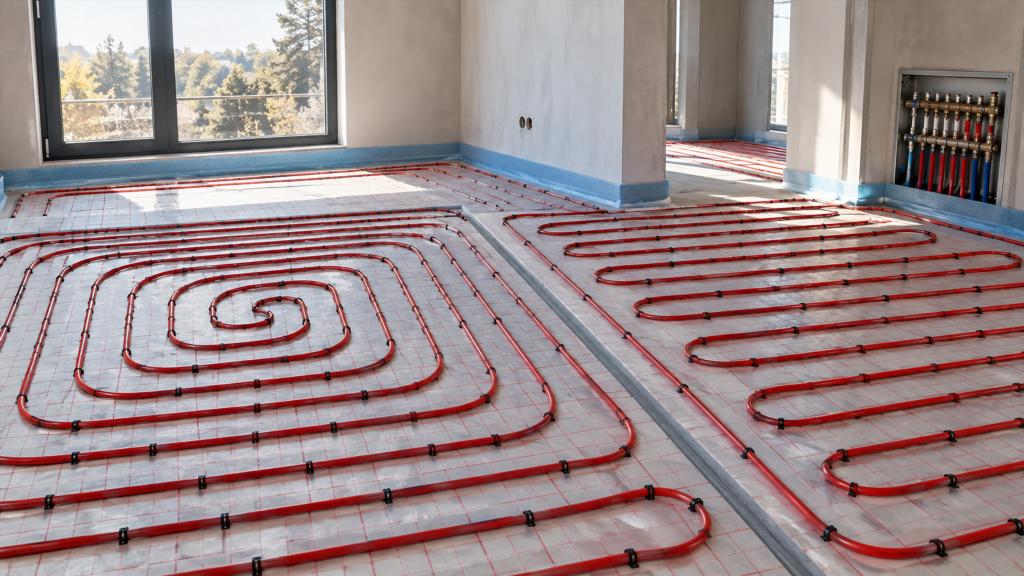

Раскладка труб водяного тёплого пола: чем отличаются «улитка» и «змейка» и где применяют каждую схему

Водяной тёплый пол работает не только за счёт температуры теплоносителя и характеристик напольного покрытия. На равномерность обогрева заметно влияет то, как именно труба распределена по площади помещения. Один и тот же контур можно уложить по-разному, и результат будет отличаться: где-то поверхность прогреется достаточно равномерно, а где-то появятся выраженные более тёплые и более прохладные участки.

Самые распространённые варианты раскладки — «улитка» и «змейка». Они различаются направлением движения трубы, расположением подающей и обратной частей контура, удобством работы в помещениях сложной формы и характером распределения температуры по полу. Универсальной схемы, одинаково подходящей для любого помещения, нет. Выбор зависит от геометрии комнаты, расположения наружных стен, окон, мебели, предполагаемых теплопотерь и конфигурации отопительного контура.

Зачем вообще нужна продуманная раскладка труб

Труба тёплого пола отдаёт тепло по мере движения теплоносителя. В начале контура температура обычно выше, ближе к его завершению — ниже. Чем длиннее путь теплоносителя и чем больше тепловая нагрузка на помещение, тем заметнее может быть эта разница.

Раскладка определяет, какие участки пола окажутся рядом с более горячей подающей частью трубы, а какие — с более прохладной обратной. От этого зависят:

• равномерность температуры поверхности;
• ощущение комфорта при ходьбе;
• распределение тепла возле наружных стен;
• удобство разделения помещения на контуры;
• возможность обойти стационарные предметы;
• количество поворотов трубы;
• сложность размещения контура в узких и неправильных по форме зонах.

Хорошая схема не означает, что вся площадь обязательно должна быть покрыта трубой с абсолютно одинаковым рисунком. В реальном помещении могут сочетаться несколько принципов укладки, особенно если форма комнаты сложная или отдельные зоны заметно отличаются по теплопотерям.

Что представляет собой схема «улитка»

При раскладке «улиткой» труба постепенно идёт от края помещения к центру по спирали, после чего возвращается обратно между уже уложенными участками. В результате рядом друг с другом оказываются участки подачи и обратки.

За счёт такого чередования более тёплая труба соседствует с более прохладной. Температурное поле получается сглаженным: локальное снижение температуры теплоносителя частично компенсируется соседним участком с более высокой температурой.

Именно поэтому «улитка» часто воспринимается как базовая схема для помещений, где особенно важен равномерный прогрев поверхности.

Главная особенность «улитки»

У этой схемы нет длинной последовательности полос, где каждая следующая оказывается холоднее предыдущей. Подающая и обратная линии распределяются по площади достаточно равномерно.

Это особенно заметно в комнатах квадратной или прямоугольной формы, где контур удаётся расположить симметрично. Центральная часть помещения и зоны ближе к стенам прогреваются без резкого температурного перехода.

Плюсы раскладки «улиткой»

К достоинствам такой схемы относятся:

• равномерное распределение тепла по большей части площади;
• чередование более тёплых и более прохладных участков трубы;
• сравнительно плавные повороты;
• удобство применения в просторных помещениях;
• возможность организовать более плотную раскладку возле холодных наружных ограждений;
• предсказуемое поведение поверхности при правильно спроектированном контуре.

Плавные повороты имеют значение и с точки зрения самой трубы. При «улитке» обычно меньше участков, где требуется резко менять направление на 180 градусов на небольшом расстоянии.

Где «улитка» особенно удобна

Такая раскладка хорошо подходит для гостиных, спален, кухонь-гостиных, кабинетов и других комнат с относительно простой геометрией.

Она удобна, когда требуется равномерно прогреть значительную свободную площадь пола и при этом сохранить понятную структуру контура.

В комнате с несколькими наружными стенами схема также позволяет распределить подающую часть так, чтобы более тёплые участки проходили возле зон повышенных теплопотерь.

Что представляет собой схема «змейка»

При раскладке «змейкой» труба проходит по помещению последовательными параллельными участками. Дойдя до края зоны, она разворачивается и идёт обратно в соседнем направлении. В результате получается рисунок из длинных полос с повторяющимися разворотами.

Такой способ визуально проще и хорошо приспосабливается к вытянутым помещениям. Однако у него есть важная теплотехническая особенность: температура теплоносителя постепенно снижается по всей длине контура, поэтому один край зоны может получать больше тепла, чем другой.

Как распределяется температура при «змейке»

Начальная часть контура обычно теплее конечной. Если труба идёт от наружной стены к внутренней части комнаты, это может использоваться намеренно: более горячий теплоноситель проходит там, где теплопотери выше.

Если направление выбрано неудачно, может возникнуть обратная картина. Самый тёплый участок окажется возле внутренней перегородки, а наружная стена с окном будет обогреваться уже более прохладной частью контура.

Поэтому для «змейки» особенно важно не только расположение труб, но и направление подачи теплоносителя.

Преимущества «змейки»

У этой схемы есть свои сильные стороны:

• она удобна в длинных и узких помещениях;
• её легче вписать в коридор или проходную зону;
• она подходит для отдельных локальных участков пола;
• направление подачи можно использовать для усиления обогрева наиболее холодной стороны помещения;
• рисунок проще адаптировать к узким полосам свободной площади.

«Змейка» нередко оказывается удобнее там, где симметричную спираль построить просто невозможно.

Ограничения «змейки»

Главный недостаток — потенциально менее равномерная температура поверхности. В начале контура пол может ощущаться заметно теплее, чем ближе к его завершению.

Ещё одна особенность — большое количество разворотов. Чем меньше допустимый радиус изгиба трубы и чем теснее расположены соседние линии, тем сложнее сформировать аккуратные повороты без лишнего напряжения материала.

«Улитка» и «змейка»: основная разница

Различия этих схем связаны не столько с внешним рисунком, сколько с характером распределения температуры.

При «улитке» подача и обратка чередуются. Более горячий участок трубы соседствует с более холодным, поэтому поверхность пола прогревается более равномерно.

При «змейке» теплоноситель последовательно движется от одной стороны зоны к другой. Температурный градиент выражен сильнее: начало контура обычно теплее его конца.

Кратко различия можно представить так:

• для равномерного прогрева большой площади чаще удобна «улитка»;
• для вытянутых и узких зон часто практичнее «змейка»;
• возле наружной стены «змейка» позволяет направить самую тёплую часть контура вдоль холодной зоны;
• при сложной форме помещения нередко применяют смешанную раскладку;
• для просторных комнат один большой рисунок не всегда рационален — помещение может делиться на несколько контуров.

Как форма помещения влияет на раскладку

Геометрия комнаты иногда определяет схему сильнее, чем любые другие соображения.

Квадратная или почти квадратная комната

Здесь удобно применять «улитку». Труба может распределяться от периметра к центру без большого количества сложных обходов.

При свободной центральной части помещения получается регулярная схема, в которой подающая и обратная линии равномерно чередуются.

Длинная узкая комната

В коридоре, проходе или узкой кухне организовать полноценную спираль бывает неудобно. В таких условиях проще вписывается «змейка».

Длинные параллельные участки хорошо соответствуют геометрии помещения и позволяют использовать доступную площадь без чрезмерно сложных разворотов.

Г-образное помещение

Для комнаты сложной формы одна большая «улитка» может оказаться неудобной. Иногда пространство логичнее рассматривать как несколько отопительных зон.

Это не обязательно означает несколько отдельных контуров в каждом случае, но расположение труб приходится адаптировать к форме комнаты. Возможна комбинация спиральной раскладки на основной площади и последовательных параллельных участков в узкой части.

Комната с нишами и выступами

Ниши, эркеры, колонны и встроенные конструкции нарушают регулярный рисунок. Здесь важнее сохранить нормальное прохождение трубы и избежать чрезмерного количества тесных поворотов, чем стремиться к геометрически идеальной схеме.

Почему нельзя рассматривать раскладку отдельно от наружных стен

Теплопотери в разных частях одного помещения неодинаковы. У внутренней стены, за которой находится отапливаемая комната, они обычно ниже. Возле наружной стены, особенно с большим окном, ситуация другая.

Поэтому равномерная геометрическая сетка труб не всегда означает оптимальное распределение тепловой мощности.

В зоне повышенных теплопотерь могут применяться решения, при которых:

• более тёплая часть контура проходит ближе к наружному ограждению;
• расположение труб становится плотнее;
• край помещения выделяется в отдельную зону;
• конфигурация контура меняется так, чтобы компенсировать повышенный отвод тепла.

Подобные решения оцениваются вместе с общей тепловой нагрузкой, конструкцией пола и характеристиками системы отопления. Простое уменьшение расстояния между трубами без расчёта всей системы не всегда даёт ожидаемый эффект.

Какое значение имеет расстояние между соседними трубами

Шаг раскладки влияет на то, насколько равномерно тепло распределяется по поверхности. При слишком большом расстоянии между соседними линиями температурная разница между участком над трубой и пространством между трубами может стать заметнее.

Более частая раскладка позволяет распределять тепло по поверхности равномернее, но увеличивает общую длину трубы. Это влияет на гидравлические характеристики контура и должно учитываться при проектировании всей системы.

Шаг зависит не только от желаемой температуры пола. На него влияют:

• теплопотери помещения;
• температура теплоносителя;
• конструкция стяжки;
• диаметр и характеристики трубы;
• тип напольного покрытия;
• допустимая температура поверхности;
• длина контура;
• расположение наиболее холодных зон.

Поэтому одинаковая раскладка по всему дому не является обязательным признаком правильно спроектированной системы.

Нужно ли укладывать трубы под мебелью

Тёплый пол обычно рассматривают с учётом реальной полезной площади помещения. Стационарные конструкции могут существенно менять доступную для обогрева зону.

Особое внимание уделяют местам, где предполагается установка предметов без нормального воздушного зазора снизу. Это могут быть встроенные шкафы, кухонные модули, некоторые виды сантехнического оборудования и другие постоянные конструкции.

Необходимость прокладки трубы под конкретным предметом зависит от конструкции пола, назначения помещения и характера мебели. Универсального правила для любой обстановки нет.

При планировании важно заранее определить хотя бы основные стационарные зоны. Иначе после монтажа часть контура может оказаться там, где тепло практически не используется, а свободная площадь получит меньшую плотность труб.

Почему большие помещения делят на несколько контуров

Попытка охватить просторную комнату одной непрерывной трубой может привести к чрезмерной длине контура. Чем он длиннее, тем выше гидравлическое сопротивление и тем заметнее может становиться падение температуры теплоносителя по пути.

Разделение на несколько контуров помогает распределить нагрузку по площади. При этом каждый контур получает собственную подающую и обратную линию от коллектора.

В большой комнате две соседние «улитки» иногда оказываются более рациональным решением, чем одна очень крупная спираль.

Такой подход также упрощает гидравлическую балансировку системы. Отдельные зоны можно настроить так, чтобы расход теплоносителя соответствовал их нагрузке.

Может ли в одном помещении использоваться несколько схем

Смешанная раскладка вполне возможна. Помещение редко представляет собой идеальный квадрат без мебели, ниш и наружных стен.

Основная свободная площадь может быть выполнена по принципу «улитки», а узкий проход или вытянутая часть — по принципу «змейки». При этом важно воспринимать контур как единую гидравлическую систему, а не как набор независимых рисунков.

Комбинированная схема особенно актуальна для:

• кухонь-гостиных сложной формы;
• помещений с эркерами;
• больших комнат с проходными зонами;
• участков возле панорамного остекления;
• помещений с крупной встроенной мебелью.

Смысл такой раскладки не в декоративной симметрии, а в рациональном распределении трубы по реально обогреваемой площади.

Какие ошибки встречаются при выборе схемы

Некоторые проблемы возникают ещё до укладки трубы, когда раскладку рассматривают слишком упрощённо.

Выбор схемы только по форме рисунка

«Улитка» может выглядеть аккуратнее на плане, но это не делает её обязательной для любого помещения. В узком коридоре сложная спираль способна создать больше проблем, чем простая последовательная раскладка.

Игнорирование направления подачи при «змейке»

Если самый горячий участок контура расположен возле внутренней стены, а более холодный — возле наружной, распределение тепла может оказаться неудачным.

Стремление сделать один контур на всю площадь

Большая площадь не всегда должна обслуживаться одной трубой. Ограничения связаны не только с удобством укладки, но и с гидравликой системы.

Слишком сложный рисунок вокруг мебели

Большое количество обходов, коротких участков и тесных изгибов ухудшает практичность раскладки. При проектировании полезнее заранее определить постоянные зоны без отопления, чем пытаться заполнить трубой каждый свободный фрагмент пола.

Одинаковая плотность труб во всех помещениях

Теплопотери ванной комнаты, спальни с одной внутренней стеной и гостиной с большим остеклением могут сильно различаться. Использование одного и того же рисунка без учёта нагрузки не гарантирует одинаковый результат.

Как связаны раскладка и напольное покрытие

Труба передаёт тепло не непосредственно воздуху комнаты, а через слои конструкции пола. На пути теплового потока находятся стяжка, подложка при её наличии и чистовое покрытие.

Материалы отличаются теплопроводностью и допустимыми температурными режимами. Керамическая плитка хорошо проводит тепло, а некоторые деревянные и многослойные покрытия создают большее тепловое сопротивление.

Из-за этого одна и та же раскладка труб может давать различный результат под разными покрытиями.

Проект тёплого пола должен учитывать не только расположение трубы, но и всю конструкцию сверху и снизу неё. Попытка компенсировать неподходящее покрытие исключительно более плотной раскладкой не всегда рациональна.

Что лучше: «улитка» или «змейка»

Для большинства просторных помещений простой формы «улитка» удобна тем, что обеспечивает более равномерное распределение температуры. Чередование подачи и обратки уменьшает разницу между отдельными участками поверхности, а плавные повороты упрощают формирование контура.

«Змейка» полезна в длинных, узких и геометрически сложных зонах. Она также позволяет направить наиболее горячую часть трубы вдоль наружной стены или другой области с повышенными теплопотерями.

Выбор не сводится к правилу «одна схема хорошая, другая плохая». У каждой есть своя область применения. В реальном доме могут одновременно использоваться «улитки», «змейки» и комбинированные варианты.

Главный критерий качественной раскладки — не красота рисунка на плане, а соответствие теплопотерям помещения, его форме, расположению холодных зон, допустимой длине контуров и характеристикам всей системы водяного тёплого пола.
