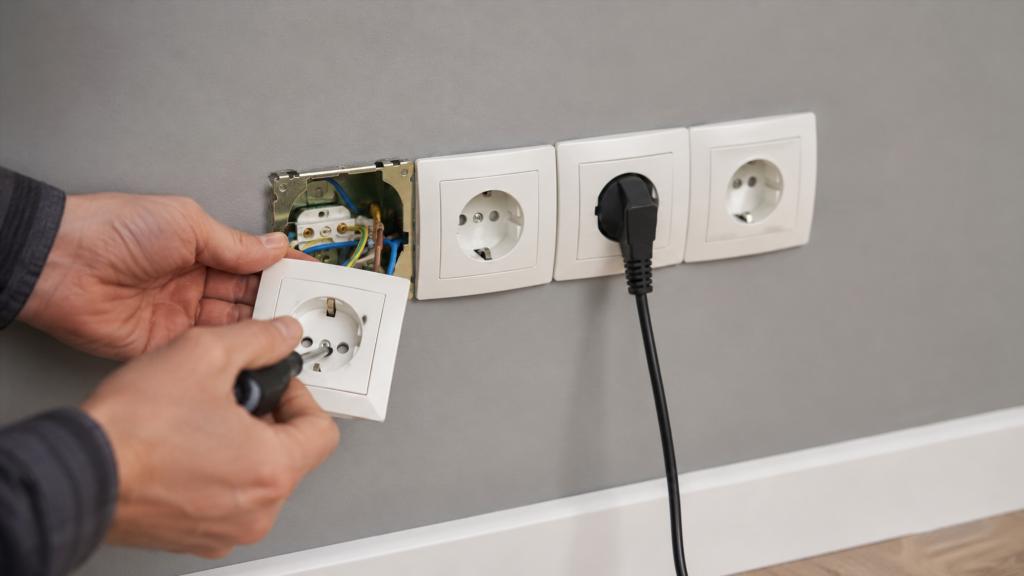

Розетки «друг за другом»: почему это не всегда последовательное соединение

В бытовой электропроводке несколько розеток нередко расположены рядом или соединены кабелем так, что линия проходит от одной точки к другой. Внешне такая система напоминает цепочку, из-за чего ее часто называют последовательным подключением. С электротехнической точки зрения это не всегда верно.

Физическое расположение розеток и электрический принцип их соединения — разные вещи. Две или несколько точек могут находиться одна за другой вдоль стены, кабель действительно может проходить через несколько монтажных коробок, но сами потребители при этом не обязательно оказываются включенными последовательно.

Разница имеет практическое значение. От способа соединения зависят напряжение на нагрузках, взаимное влияние приборов, характер неисправностей и поведение всей розеточной группы. Неправильное понимание терминов иногда приводит к ошибочным выводам о состоянии домашней электросети.

Что означает последовательное соединение

При последовательном соединении элементы электрической цепи располагаются один за другим в единственном пути прохождения тока. Один и тот же ток проходит через все включенные элементы, а электрические параметры отдельных участков цепи связаны между собой.

Упрощенно такую структуру можно представить как цепочку, в которой ток должен пройти через один элемент, затем через следующий и только после этого вернуться к источнику.

Для последовательной цепи характерно несколько особенностей:

• работа одного элемента влияет на остальные;
• напряжение источника распределяется между участками цепи;
• изменение характеристик одной нагрузки влияет на режим работы других;
• разрыв цепи в одном месте может прекратить ток во всей цепочке.

Именно эти свойства делают настоящее последовательное соединение принципиально отличным от обычной организации бытовой розеточной группы.

Розетка сама по себе не является нагрузкой в том же смысле, что лампа, нагреватель или другой включенный прибор. Это точка, через которую потребитель получает доступ к электрической сети. Поэтому выражение «последовательное подключение розеток» часто используется неточно и может описывать совсем другую конструкцию.

Почему расположение розеток цепочкой ничего не говорит о схеме

Представим несколько розеток, установленных вдоль одной стены. Кабель приходит к ближайшей точке, затем продолжается к следующей, после нее — к еще одной.

Визуально все выглядит последовательно: одна коробка, затем другая, потом третья. Однако такая топология прокладки кабеля сама по себе не определяет электрический принцип подключения потребителей.

Если каждая розетка получает питание от общих проводников линии, подключенные к ней приборы электрически работают не как последовательная цепочка нагрузок. Каждый прибор получает питание от одной и той же сети, а не через предыдущий бытовой прибор.

Именно здесь возникает основная путаница.

Следует разделять два понятия:

Последовательное расположение точек

Розетки находятся одна за другой, а линия физически проходит через несколько мест установки.

Последовательное электрическое соединение нагрузок

Ток проходит через одну нагрузку, затем через другую, и электрические параметры одной непосредственно влияют на режим работы соседней.

Эти ситуации внешне могут казаться похожими, но электрически устроены по-разному.

Чем параллельный принцип отличается от последовательного

Для обычных бытовых потребителей важно, чтобы включение одного прибора не превращало другой прибор в часть его электрической цепи.

При параллельном принципе разные нагрузки подключены к общим точкам питания. Каждая ветвь получает напряжение сети независимо от сопротивления соседнего потребителя.

Если условно представить две лампы, параллельно подключенные к источнику, включение одной не должно заставлять электрический ток проходить через другую.

При настоящем последовательном соединении ситуация иная. Нагрузки становятся частями одной цепи. Их характеристики начинают совместно определять распределение электрических параметров.

Для бытовых розеток такое различие особенно существенно, поскольку заранее неизвестно, какие устройства пользователь подключит в конкретный момент. В одной точке может находиться маломощное электронное устройство, в другой — прибор с совершенно иными электрическими характеристиками.

Последовательная работа произвольных бытовых нагрузок создавала бы непредсказуемые режимы и не соответствовала бы привычному назначению розетки как самостоятельной точки питания.

Почему несколько розеток могут зависеть друг от друга

Независимый принцип питания подключенных приборов не означает, что каждая розетка физически существует отдельно от соседних.

В одной розеточной группе несколько точек могут использовать общий участок проводки, общие соединения и общий защитный аппарат. Из-за этого неисправность в одном месте способна повлиять на другие точки.

Например, если электрический контакт на участке, через который питание проходит дальше по линии, ухудшается или полностью исчезает, часть последующих точек может перестать работать.

Со стороны пользователя это иногда выглядит так:

«Одна розетка сломалась, и все следующие тоже отключились, значит они были соединены последовательно».

Такой вывод не обязательно верен.

Причиной может быть общий участок линии или нарушение соединения, через которое питание передавалось дальше. Электрические нагрузки при нормальной работе могли оставаться параллельными, хотя физически проводка проходила через несколько монтажных точек.

Что подразумевают под подключением розеток «шлейфом»

В бытовой речи часто встречается выражение «розетки подключены шлейфом». Под ним обычно понимают ситуацию, когда кабель приходит к одной точке, а затем продолжается к следующей.

Само слово хорошо описывает физическую организацию линии, но не означает, что подключенные электроприборы образуют классическую последовательную цепь.

Розетки могут располагаться одна за другой, а отдельные проводники линии продолжаться между ними. Для пользователя каждая точка при нормальной работе остается местом подключения потребителя к сети.

Такое различие между геометрией проводки и электрической схемой полезно учитывать при обсуждении неисправностей. Фраза «следующая розетка питается через предыдущую» может означать лишь то, что соединение проводников находится в предыдущей монтажной точке.

Это не равнозначно утверждению, что ток бытового прибора обязательно проходит через прибор, включенный в соседнюю розетку.

Почему настоящая последовательная цепь ведет себя иначе

Характерный признак последовательной цепи — сильная взаимозависимость ее элементов.

Если в ней находятся несколько нагрузок, изменение одной из них отражается на всей системе. Электрическое напряжение между отдельными участками распределяется в зависимости от характеристик элементов.

Для обычной домашней техники такой принцип неудобен. Подключаемые устройства рассчитаны на работу как самостоятельные потребители, а состав нагрузки постоянно меняется.

Сегодня в розетке может ничего не быть, завтра к ней подключат зарядное устройство, затем пылесос или другой прибор. Если бы нормальная работа соседних точек зависела от электрических характеристик каждого подключенного устройства, пользоваться такой сетью было бы крайне неудобно.

Именно поэтому бытовое выражение «несколько розеток подключены последовательно» желательно уточнять: речь идет о настоящем последовательном электрическом соединении или лишь о том, что точки расположены вдоль одной линии.

Типичные заблуждения

Путаница чаще всего возникает из-за внешнего вида проводки и бытовых формулировок.

«Если кабель идет из одной розетки в другую, соединение последовательное»

Не обязательно. Кабель действительно может проходить через несколько монтажных точек, однако электрические ветви нагрузок при этом могут иметь другой принцип соединения.

«Если одна розетка отключилась вместе со следующими, они включены последовательно»

Совместное отключение может указывать на общий поврежденный участок питания. По одному этому признаку нельзя точно определить схему.

«Если розетки стоят рядом, они электрически связаны одинаково»

Внешнее расположение почти ничего не говорит о внутренней организации проводки. Две соседние точки могут относиться к одной линии или к разным участкам электросети.

«Последовательная установка и последовательное соединение — одно и то же»

Нет. Установка описывает расположение объектов, а соединение — электрические связи между ними.

«Если питание проходит через коробку предыдущей розетки, ток обязательно идет через саму розетку»

Не обязательно. Через монтажную точку могут проходить или соединяться проводники линии, тогда как электрические контакты конкретного прибора образуют отдельную ветвь питания.

Почему терминология важна при неисправностях

Неточные слова редко создают проблему сами по себе, но они могут мешать правильно описать неисправность.

Фраза «у меня розетки соединены последовательно» для специалиста недостаточно информативна. Она может означать совершенно разные вещи:

• розетки просто стоят одна за другой;
• кабель проходит последовательно через монтажные коробки;
• несколько точек относятся к одной групповой линии;
• после неисправности одной точки пропало питание дальше;
• пользователь предполагает настоящее последовательное соединение нагрузок.

При оценке состояния электропроводки важно различать эти ситуации.

Если часть розеток внезапно перестала работать, это говорит о наличии общей проблемы в цепи питания, но само по себе еще не описывает ее причину. Неисправность может находиться не в той точке, где пользователь впервые заметил отсутствие напряжения.

Какие признаки говорят о проблеме, а не об особенностях схемы

Некоторые явления нельзя считать обычным следствием того, что несколько розеток принадлежат одной линии.

Насторожить должны:

• заметный нагрев розетки или окружающей поверхности;
• запах перегретой изоляции;
• потрескивание или другие необычные звуки;
• следы потемнения и оплавления;
• периодическое исчезновение питания;
• зависимость работы нескольких точек от положения вилки или механического воздействия;
• внезапное отключение группы розеток;
• искрение;
• нестабильная работа подключенных приборов.

Такие признаки могут быть связаны с нарушением электрического контакта или другими неисправностями. Определять состояние соединений по внешним догадкам небезопасно, поскольку часть проводки скрыта внутри установочных коробок, стен и распределительных узлов.

Чем опасен плохой контакт в общей линии

Несколько розеток одной группы могут использовать общий участок проводников. Если на этом участке возникает ненадежный контакт, последствия иногда проявляются сразу в нескольких точках.

Плохое соединение отличается от обычного разрыва тем, что электрическая цепь может некоторое время сохранять работоспособность. Контакт существует, но его качество ухудшается.

При прохождении тока такой участок способен нагреваться. Чем значительнее нагрузка, тем заметнее могут становиться последствия дефекта.

Пользователь при этом может видеть только косвенные признаки: периодические отключения, нестабильную работу приборов или исчезновение питания в части комнаты.

Такая картина не доказывает последовательное соединение розеток. Она лишь показывает, что несколько точек могут зависеть от общего элемента проводки.

Может ли одна розетка влиять на другую

Да, но слово «влиять» здесь требует уточнения.

В исправной розеточной группе подключение обычного прибора к одной точке не должно превращать соседний прибор в последовательный элемент той же нагрузки.

Однако физическая связь между точками существует. Они могут пользоваться:

• одной питающей линией;
• общими участками проводников;
• соединениями в монтажных или распределительных точках;
• общей системой защиты.

Из-за этого повреждение общего элемента способно затронуть сразу несколько розеток.

Получается важное различие: потребители могут быть электрически независимыми по принципу подключения, но сами розеточные точки остаются частью общей инфраструктуры.

Почему по расположению проводов нельзя оценивать всю систему

Даже если снять декоративную накладку розетки и увидеть несколько проводников, этого недостаточно для уверенного вывода о всей схеме помещения.

Одна монтажная точка показывает только небольшой фрагмент проводки. Она не раскрывает полностью:

• откуда приходит линия;
• куда уходят остальные проводники;
• есть ли промежуточные соединения;
• относятся ли соседние точки к той же группе;
• каким образом устроены ответвления;
• где находятся защитные устройства;
• в каком состоянии скрытые соединения.

По этой причине внешний осмотр отдельной точки не заменяет полноценной оценки электропроводки.

Особенно ненадежны выводы, сделанные только по принципу «кабель вошел и вышел, значит все соединено последовательно». Такая картина описывает маршрут кабеля, а не обязательно принцип питания нагрузок.

Последовательное и параллельное соединение на простом примере

Различие легче понять без привязки к конкретной монтажной схеме.

Представим несколько электрических устройств.

При последовательном соединении ток должен пройти через одно устройство, а затем через другое. Электрические свойства обоих элементов участвуют в формировании общего режима работы цепи.

При параллельном соединении каждое устройство имеет собственную ветвь между общими точками питания. Работа одного потребителя гораздо меньше влияет на электрический режим соседней ветви.

Бытовая розетка предназначена именно для подключения самостоятельного потребителя. Поэтому нормальная работа нескольких розеточных точек не должна строиться на том, что ток одного прибора обязан проходить через другой подключенный прибор.

Розеточный блок и несколько отдельных розеток

Еще один источник терминологической путаницы — многоместные блоки.

Несколько розеток могут находиться:

• под одной общей рамкой;
• в соседних установочных коробках;
• на небольшом расстоянии друг от друга;
• в разных частях одной комнаты;
• вдоль общей кабельной трассы.

Внешний вид блока не определяет принцип электрического соединения. Несколько механизмов под одной рамкой остаются отдельными точками подключения.

По той же причине отдельные розетки, находящиеся далеко друг от друга, могут принадлежать одной групповой линии.

Геометрия помещения и электрическая структура сети связаны не напрямую.

Почему бытовое выражение «последовательно подключенные розетки» сохраняется

Термин удобен для описания внешней структуры: одна точка, затем следующая, потом еще одна. В повседневной речи этого часто достаточно.

Проблема появляется, когда бытовое название воспринимают как точное описание электрического принципа.

Фраза может обозначать:

• последовательное расположение;
• прохождение кабеля через несколько точек;
• общий участок питания;
• зависимость последующих точек от соединения в предыдущей коробке.

Ни одно из этих значений автоматически не доказывает настоящее последовательное соединение электрических нагрузок.

Для понимания неисправности полезнее описывать наблюдаемые признаки: какие точки работают, какие отключились одновременно, присутствует ли нагрев, возникала ли проблема периодически, связана ли она с включением определенной нагрузки.

Что важно учитывать при оценке розеточной группы

Безопасная оценка домашней электросети начинается не с предположений о названии схемы, а с понимания нескольких общих принципов.

Розетка является точкой подключения нагрузки, а не просто звеном в цепочке других розеток.

Физическое прохождение кабеля от одной точки к другой не означает последовательного соединения приборов.

Несколько розеток одной линии могут иметь общие соединения, из-за чего неисправность одного участка отражается сразу на нескольких точках.

Нагрев, запах, искрение, оплавление и нестабильность питания относятся к признакам возможной неисправности, а не к нормальным особенностям расположения розеток «друг за другом».

По внешнему виду одной монтажной точки нельзя достоверно восстановить устройство всей скрытой проводки.

Какие вопросы полезно уточнить у электрика

Если требуется разобраться в устройстве существующей розеточной группы, информативнее обсуждать не само слово «последовательно», а реальные свойства линии.

Полезно выяснить:

• какие розетки относятся к одной группе;
• есть ли между точками общие соединения;
• почему отключение одной части линии затрагивает другие точки;
• имеются ли признаки перегрева или ухудшения контактов;
• соответствует ли фактическая организация линии ее предполагаемой нагрузке;
• нет ли повреждений в скрытых или промежуточных соединениях;
• какие участки электропроводки требуют проверки при повторяющихся отключениях.

Такое описание помогает отделить терминологическую путаницу от реального технического состояния сети.

Главное различие

Розетки могут быть расположены последовательно, но это еще не означает последовательного электрического соединения подключенных к ним приборов.

Если линия проходит от одной монтажной точки к другой, внешне она действительно напоминает цепочку. Однако потребители в исправной бытовой сети должны сохранять самостоятельный характер подключения к источнику питания, а не становиться элементами единой последовательной нагрузки.

Общее питание также не означает полной независимости всех розеток. Несколько точек могут пользоваться одним участком проводки, поэтому повреждение соединения способно отключить часть группы или вызвать другие нарушения.

Различие между физическим расположением кабеля и электрическим принципом соединения позволяет точнее понимать устройство домашней электросети. Оно же помогает избежать распространенной ошибки, когда любую линию из нескольких розеток называют последовательной только потому, что одна точка находится после другой.
