Металлический уголок над проёмом в кирпичной кладке: назначение, нагрузки, риски и признаки проблем

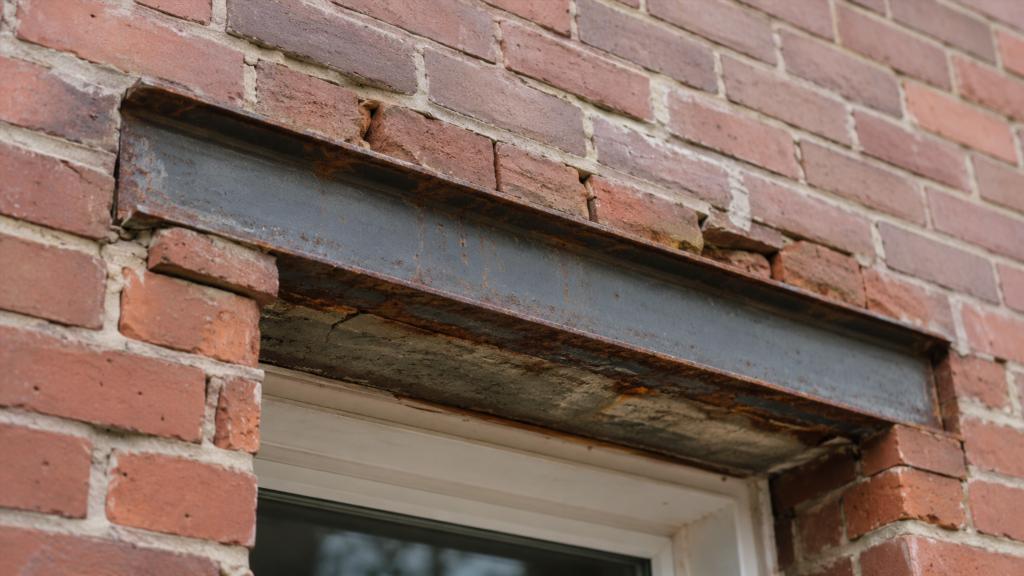

Металлический уголок нередко встречается в кирпичных стенах над оконными, дверными и другими проёмами. Визуально такая конструкция может казаться очень простой: стальной профиль расположен горизонтально и поддерживает расположенные выше кирпичи. Однако работа этого элемента связана сразу с несколькими факторами — массой кладки, характером опирания, состоянием кирпича и швов, жёсткостью самого металла, влажностью и особенностями эксплуатации стены.

Уголок нельзя рассматривать отдельно от кладки. Он является частью конструкции, в которой нагрузка распределяется между металлом, кирпичом и участками стены по сторонам проёма. Даже внешне одинаковые решения способны работать по-разному в зависимости от ширины проёма, толщины стены, состояния материала и расположенных выше конструкций.

Понимание принципов работы металлического уголка помогает отличить обычную конструктивную особенность от признаков, которые могут указывать на деформацию, коррозию или повреждение кладки.

Для чего металлический уголок используют над проёмом

В сплошной кирпичной стене каждый расположенный выше ряд передаёт нагрузку на нижележащие элементы. В месте оконного или дверного проёма непрерывность кладки нарушается: под частью стены уже нет кирпичей, способных непосредственно воспринимать её массу.

Над проёмом требуется элемент, позволяющий поддержать кладку и передать нагрузку на участки стены по его сторонам. Одним из таких элементов может быть металлический уголок.

Его основные функции связаны с поддержкой кирпичей над свободным пространством и передачей возникающих усилий на зоны опирания.

В зависимости от конструкции стены уголок может быть виден со стороны проёма либо частично скрываться внутри кладки. В некоторых случаях применяется несколько металлических элементов, если конструкция стены имеет значительную толщину или состоит из нескольких слоёв.

Сам факт наличия уголка ещё ничего не говорит о надёжности решения. Важна работа всей системы: металлического профиля, кладки непосредственно над ним и участков стены, на которые передаётся нагрузка.

Как работает уголок под нагрузкой

Металлический профиль над проёмом воспринимает нагрузку не так, как элемент, лежащий на сплошном основании. Центральная часть находится над свободным пространством и стремится прогнуться под массой расположенной выше кладки.

Одновременно концы уголка опираются на кирпичную стену по сторонам проёма. Через эти зоны усилия передаются дальше в кладку.

Работа конструкции зависит от нескольких взаимосвязанных факторов:

• размеров и формы проёма;
• количества и состояния кладки над ним;
• жёсткости металлического элемента;
• качества кирпича и раствора;
• состояния участков опирания;
• наличия дополнительных нагрузок;
• степени коррозии металла;
• общего состояния стены.

Нагрузка над проёмом также распределяется сложнее, чем простая масса вертикального прямоугольника кирпичной кладки. Часть усилий может передаваться через соседние участки стены. Характер этого распределения зависит от геометрии и состояния конструкции.

Именно поэтому внешний размер проёма сам по себе не позволяет определить, насколько подходящим является конкретный уголок.

Почему нельзя оценивать конструкцию только по толщине металла

Распространённое представление сводится к тому, что чем массивнее металлический профиль, тем надёжнее конструкция. Жёсткость металла действительно имеет значение, но она является только одним из факторов.

Даже достаточно массивный уголок не решает проблему, если участки кладки, на которые он опирается, находятся в плохом состоянии. Трещины кирпича, разрушение раствора или локальное смятие кладки меняют передачу нагрузки.

Обратная ситуация тоже возможна: хорошо сохранившаяся кладка не компенсирует недостаточную жёсткость металлического элемента при неблагоприятной нагрузке.

Нельзя рассматривать отдельно и длину профиля. Значение имеет не просто его общая длина, а положение относительно проёма, характер опирания и состояние материала в этих зонах.

Полноценная оценка всегда относится к конструкции в целом.

Откуда появляется прогиб металлического уголка

Любой металлический элемент под нагрузкой деформируется в определённой степени. Проблема возникает тогда, когда изменение формы начинает заметно воздействовать на кладку или свидетельствует о неблагоприятной работе конструкции.

Прогиб может быть связан с несколькими причинами.

Недостаточная жёсткость элемента

Если профиль недостаточно жёсткий для воспринимаемых нагрузок, его центральная часть может заметно отклоняться вниз. Вместе с металлом перемещается и опирающаяся на него кладка.

Такая деформация способна сопровождаться изменением формы растворных швов или появлением трещин.

Изменение нагрузки

Условия работы стены иногда меняются уже после строительства. На расположенные выше конструкции могут начать передаваться дополнительные усилия, которых ранее не было.

Причиной могут стать изменения других частей здания, деформации перекрытий, перестройка отдельных конструкций или перераспределение нагрузок.

При осмотре существующего здания особенно важно учитывать, что текущее состояние стены может отличаться от условий, существовавших сразу после её возведения.

Повреждение опорных участков

Металлический элемент передаёт усилия на кладку по сторонам проёма. Если кирпич или раствор в этих местах разрушаются, характер опирания изменяется.

Локальные повреждения могут увеличивать деформацию профиля даже без существенного изменения общей нагрузки.

Коррозия

Сталь постепенно теряет часть сечения при развитии глубокой коррозии. Небольшой поверхностный налёт и серьёзное разрушение металла — разные состояния, однако выраженная коррозия способна влиять на прочность и жёсткость элемента.

Особенно внимательно оценивают зоны, где металл длительно контактирует с влагой.

Как прогиб влияет на кирпичную кладку

Кирпичная кладка хорошо воспринимает одни виды усилий и значительно хуже переносит другие. Когда поддерживающий её элемент меняет форму, в отдельных участках могут возникать напряжения, приводящие к растрескиванию.

Одним из характерных признаков становятся трещины возле верхних углов проёма.

Их направление, ширина и развитие могут отличаться. Иногда повреждение проходит по растворным швам, иногда затрагивает сам кирпич. Наличие трещины ещё не позволяет автоматически назвать причиной именно металлический уголок: сходные проявления возникают при осадочных деформациях, температурных перемещениях и других изменениях здания.

Важна совокупность признаков.

Насторожить могут:

• заметное провисание линии кладки;
• раскрывающиеся трещины над проёмом;
• повреждение нескольких соседних кирпичей;
• разрушение раствора в местах опирания;
• выраженная коррозия металлического профиля;
• смещение отдельных элементов кладки;
• изменение геометрии самого проёма.

Отдельно стоит обращать внимание на динамику. Старая стабильная трещина и повреждение, которое постепенно увеличивается, требуют разной оценки.

Почему состояние кирпича имеет такое большое значение

Металлический элемент может быть прочным, но передаваемая им нагрузка всё равно должна восприниматься стеной.

Кирпич в местах опирания испытывает локальные усилия. Если материал имеет трещины, выкрашивание или следы сильного увлажнения, его способность нормально воспринимать нагрузку может уменьшаться.

Состояние растворных швов также влияет на работу стены. Ослабленные и вымытые швы меняют взаимодействие соседних кирпичей и могут способствовать локальным деформациям.

Особого внимания требуют старые стены, где одновременно встречаются несколько факторов:

• неоднородный кирпич;
• многократно ремонтировавшиеся швы;
• участки постоянного увлажнения;
• следы предыдущих перестроек;
• старые и новые трещины;
• коррозия металлических элементов.

В таких условиях нельзя делать вывод о состоянии конструкции только по внешнему виду самого уголка.

Коррозия металлического уголка

Сталь в строительной конструкции может длительное время находиться в стабильном состоянии, однако постоянная влажность создаёт условия для коррозии.

Причины увлажнения различаются. В наружной стене металл подвергается воздействию атмосферной влаги, конденсата и воды, проникающей через повреждения отделки или швов. Во внутренних конструкциях источником могут стать протечки и повышенная влажность помещений.

Коррозия опасна не только постепенной потерей металла.

Продукты коррозии занимают больший объём, чем исходная сталь. Расширение ржавеющего слоя способно создавать давление на окружающие материалы. В результате рядом с металлическим элементом иногда повреждается раствор, отделка или край кирпича.

Особенно информативны не одиночные рыжие пятна, а сочетание нескольких признаков: отслаивание покрытия, разрушение раствора, выраженное увеличение объёма ржавчины и деформация прилегающих участков.

Наружная и внутренняя кладка работают в разных условиях

Уголок во внутренней перегородке и металлический элемент в наружной кирпичной стене могут испытывать совершенно разные воздействия.

Наружная кладка регулярно сталкивается с увлажнением и изменением температуры. Металл и кирпич обладают различными физическими свойствами, поэтому температурные колебания могут сопровождаться дополнительными перемещениями в зоне их контакта.

Для фасадной конструкции особенно важны:

• защита металлических элементов от длительного увлажнения;
• состояние наружных швов;
• наличие трещин, через которые поступает вода;
• состояние отделочного слоя;
• признаки коррозии в доступных для осмотра местах.

Во внутренних сухих помещениях риск атмосферного увлажнения ниже, однако остаются конструктивные нагрузки и возможные бытовые протечки.

Почему трещина над проёмом не всегда означает проблему с уголком

Трещины возле окон и дверей довольно заметны, поэтому их часто сразу связывают с перемычкой или металлическим профилем. Такая связь возможна, но не является единственным объяснением.

Повреждения кладки могут возникать из-за:

• деформаций основания здания;
• перемещения отдельных частей стены;
• изменения нагрузки;
• температурных воздействий;
• усадочных процессов в соседних материалах;
• повреждения самого кирпича;
• состояния растворных швов;
• деформации перекрытий;
• коррозионного расширения металла.

Для оценки причины важна форма трещины и её расположение относительно других элементов конструкции.

К примеру, локальное повреждение непосредственно над серединой проёма воспринимается иначе, чем длинная трещина, проходящая через значительную часть стены.

Роль участков опирания

Участки стены по сторонам проёма воспринимают усилия от металлического элемента. Внешне они могут выглядеть второстепенными, хотя фактически являются важной частью всей схемы передачи нагрузки.

Проблемы возникают, если в этих местах присутствуют:

• разрушенные кирпичи;
• пустоты или выкрашивание раствора;
• старые трещины;
• значительное увлажнение;
• локальные деформации стены;
• следы неудачных предыдущих переделок.

Даже небольшой участок повреждённой кладки способен менять распределение напряжений.

При визуальном осмотре стоит смотреть не только на пространство непосредственно над проёмом, но и на соседние зоны стены.

Чем металлический уголок отличается от самостоятельной перемычки

В бытовой речи любой элемент над проёмом могут называть перемычкой. Конструктивно решения бывают различными.

Металлический уголок обычно имеет открытую угловую форму с двумя полками. Он сравнительно компактен и может располагаться таким образом, чтобы поддерживать край кирпичной кладки.

Другие типы элементов могут иметь существенно иную форму, жёсткость и принцип взаимодействия со стеной.

Различия касаются:

• формы поперечного сечения;
• характера передачи нагрузки;
• положения относительно кладки;
• воспринимаемых усилий;
• чувствительности к коррозии;
• способа включения в конструкцию стены.

Поэтому наличие металлического профиля над проёмом ещё не позволяет считать его аналогом любого другого вида перемычки.

Что можно оценить при обычном визуальном осмотре

Без расчётов и вскрытия конструкции невозможно определить её несущую способность, однако внешний осмотр даёт полезную информацию о состоянии доступных элементов.

Внимания заслуживают несколько групп признаков.

Геометрия

Линия металлического элемента и нижней части кладки обычно воспринимается как относительно ровная. Выраженное провисание, искривление или заметная разница по сторонам могут быть поводом для более детальной оценки.

Трещины

Полезно смотреть не только на наличие трещины, но и на её расположение. Важно, проходит ли она по швам, пересекает ли кирпичи, начинается ли возле угла проёма и продолжается ли выше.

Состояние кирпича

Сколы, раздробленные края и локальное выкрашивание возле опорных зон могут свидетельствовать о неблагоприятном воздействии нагрузок или влаги.

Состояние металла

Поверхностная коррозия выглядит иначе, чем глубокое слоистое разрушение. Значительное шелушение металла, потеря формы или выраженное ржавление требуют внимания.

Состояние швов

Рассыпавшийся раствор, пустоты и трещины вокруг металлического элемента способны указывать на ухудшение взаимодействия частей конструкции.

Типичные ошибочные представления

С металлическими уголками в кладке связано несколько упрощённых представлений, которые мешают правильно оценивать состояние стены.

«Если металл толстый, проблем быть не может»

Работа конструкции определяется не одной характеристикой. Важны жёсткость профиля, состояние кладки, опорных участков и фактические нагрузки.

«Небольшая ржавчина означает разрушение конструкции»

Поверхностная коррозия сама по себе не равнозначна критическому повреждению. Значение имеют глубина поражения металла и состояние окружающей кладки.

«Любая трещина над окном вызвана уголком»

Трещины имеют множество причин. Их происхождение оценивают по расположению, развитию и связи с другими повреждениями здания.

«Если конструкция простояла много лет, она точно останется стабильной»

Состояние материалов меняется. Влага, коррозия, перестройки и деформации здания способны постепенно менять условия работы элемента.

«Достаточно проверить середину проёма»

Не менее важны места опирания по бокам. Именно через них значительная часть усилий передаётся в стену.

Когда состояние конструкции требует повышенного внимания

Не каждое визуальное изменение означает серьёзную неисправность. Однако сочетание нескольких признаков заслуживает более внимательного отношения.

К таким признакам относятся заметный прогиб металлического элемента, свежие или увеличивающиеся трещины, разрушение кирпичей возле опор, существенная коррозия и изменение геометрии проёма.

Особенно важна связь повреждений между собой. Например, трещина одновременно с прогибом и разрушением кладки информативнее, чем небольшой одиночный дефект отделки.

Оценка существующей конструкции отличается от проектирования новой. У уже построенной стены можно анализировать фактические проявления работы материалов: деформации, трещины, следы воды, коррозию и состояние швов.

Что важно уточнить при профессиональной оценке

Если состояние стены вызывает сомнения, специалист обычно рассматривает не отдельный металлический уголок, а всю зону проёма.

Полезными становятся сведения о том:

• из какого материала выполнена стена;
• какова её конструкция;
• какие элементы находятся выше;
• когда появились трещины;
• изменяются ли они;
• были ли перестройки;
• происходило ли длительное увлажнение;
• насколько повреждён металл;
• в каком состоянии находятся зоны опирания.

При необходимости визуальный осмотр дополняется измерениями и оценкой скрытых участков. Это позволяет отделить косметические дефекты от повреждений, связанных с работой несущих элементов.

Металлический уголок как часть общей конструкции стены

Главная особенность металлического уголка над кирпичным проёмом заключается в том, что он не работает изолированно. Его надёжность связана с состоянием окружающей кладки и характером передаваемых нагрузок.

Прочный металл при разрушенной опорной зоне не обеспечивает нормальную работу всей системы. Хорошая кладка также не устраняет последствия серьёзной деформации или глубокой коррозии металлического элемента.

При оценке такой конструкции полезно рассматривать сразу несколько признаков: форму профиля, состояние кирпича, растворных швов, мест опирания, наличие трещин и следов влаги.

Металлический уголок может десятилетиями выполнять свою функцию без заметных изменений, если условия его работы остаются благоприятными. Наиболее информативными сигналами неблагополучия становятся не отдельные косметические дефекты, а взаимосвязанные изменения — прогиб, развивающиеся трещины, разрушение кладки, коррозия и изменение геометрии проёма. Такой подход позволяет оценивать состояние кирпичной стены по реальным конструктивным признакам, а не только по внешнему виду одного металлического элемента.
