Кирпичный свод: как работает конструкция, откуда берётся распор и почему появляются трещины

Кирпичный свод воспринимается как эффектный архитектурный элемент, но его ценность не сводится к внешнему виду. Это конструкция со своей механикой работы, характером передачи нагрузки и требованиями к опорам. В отличие от обычной горизонтальной перемычки, свод стремится передать значительную часть нагрузки по криволинейной траектории к боковым участкам кладки. Именно эта особенность позволяет кирпичам работать преимущественно на сжатие — нагрузку, которую керамические и каменные материалы воспринимают значительно лучше, чем растяжение.

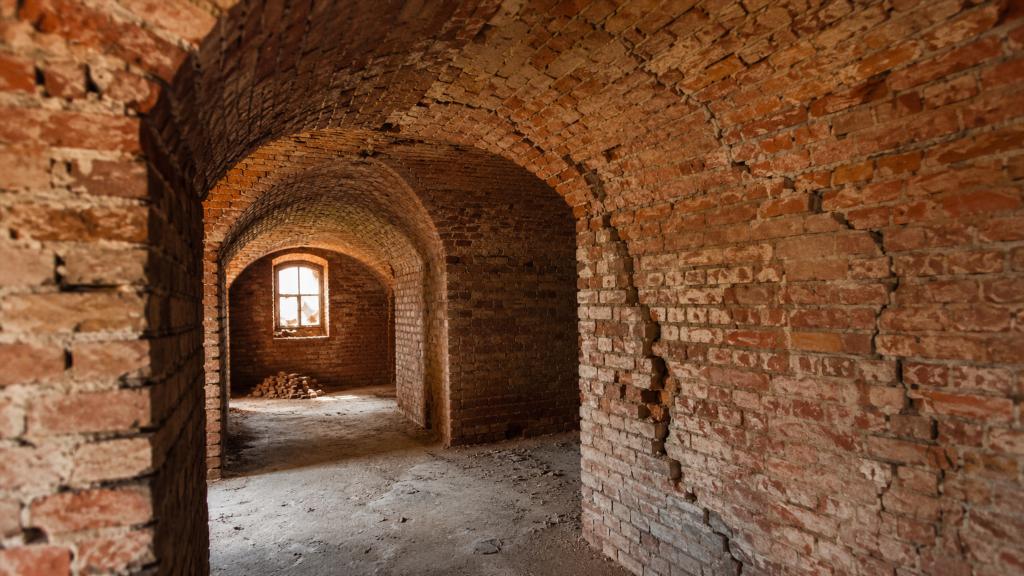

Сводчатая кладка встречается в старых кирпичных домах, подвалах, хозяйственных постройках, печных сооружениях, декоративных интерьерах и при оформлении проёмов. В одних случаях она действительно является несущей частью здания, в других лишь повторяет форму исторической конструкции и практически не участвует в работе стены.

Разница между этими вариантами принципиальна. Декоративный кирпичный элемент можно оценивать главным образом с точки зрения отделки и устойчивости облицовки. Настоящий свод приходится рассматривать как систему, в которой взаимосвязаны геометрия, собственный вес, состояние опор, свойства раствора и характер окружающей кладки.

Почему кирпичный свод способен держать нагрузку

Отдельный кирпич не обладает высокой способностью сопротивляться изгибу. Если попытаться перекрыть широкое пространство простой кладкой без соответствующей конструктивной схемы, нижняя часть такого элемента может оказаться в зоне растяжения, а швы начнут раскрываться.

Свод работает иначе.

Его криволинейная форма направляет усилия вдоль тела кладки. Кирпичи прижимаются друг к другу и передают нагрузку к опорным участкам. Пока линия действия основных сжимающих усилий проходит внутри устойчивой части конструкции, свод способен сохранять равновесие.

На работу влияют:

форма дуги;
ширина перекрываемого пространства;
толщина кладки;
собственная масса свода;
нагрузка сверху;
качество и состояние кирпича;
прочность и сохранность швов;
устойчивость боковых опор;
наличие деформаций основания.

Сам по себе красивый профиль ещё не означает, что конструкция работает правильно. Две внешне похожие арки могут существенно различаться по внутренним усилиям, если отличаются пролётом, нагрузкой или условиями опирания.

Что такое распор и почему он так важен

Главная особенность сводчатой конструкции — нагрузка передаётся на опоры не только вниз.

Возникает горизонтальная составляющая усилия, стремящаяся раздвинуть основания свода в стороны. Это воздействие называют распором.

Для массивных исторических сооружений проблему решали за счёт толстых стен, контрфорсов, соседних сводов, тяжёлых устоев или специальных связей. Все эти элементы в той или иной форме препятствовали раздвижению опор.

В небольшом современном сооружении массивность стены сама по себе не гарантирует достаточной устойчивости. Значение имеют состояние кладки, расположение проёма, нагрузка сверху и способность всей стены воспринимать боковые усилия.

Что происходит при смещении опор

Если основания свода начинают расходиться, его геометрия меняется. В отдельных зонах появляются напряжения, для которых кирпичная кладка подходит значительно хуже.

Сначала изменения могут быть почти незаметными. Затем появляются тонкие трещины по растворным швам. При продолжающемся движении они расширяются, отдельные участки кладки начинают поворачиваться относительно друг друга.

Опасность представляет не сама видимая трещина как линия на поверхности, а причина её появления.

Небольшой дефект отделочного слоя и изменение геометрии несущего свода внешне иногда выглядят похоже. Оценивать их только по ширине трещины недостаточно.

Форма свода влияет на характер его работы

Словом «свод» называют целую группу конструкций. Их геометрия различается, а вместе с ней меняется и распределение усилий.

Цилиндрический свод

Такой элемент можно представить как арку, вытянутую в продольном направлении. Он образует непрерывную криволинейную поверхность и традиционно применялся для перекрытия коридоров, подвалов и сравнительно узких помещений.

Нагрузка передаётся к продольным опорам, поэтому состояние стен по сторонам свода имеет большое значение.

Лучковая форма

Лучковая арка имеет сравнительно небольшой подъём. Визуально она выглядит более пологой.

Уменьшение подъёма не означает автоматического упрощения конструкции. Пологий профиль способен создавать значительные горизонтальные усилия на опорах. Попытка сделать элемент «почти прямым» только ради увеличения свободного пространства может заметно изменить характер его работы.

Полуциркульная арка

Классическая полукруглая форма хорошо узнаваема по историческим зданиям. Она позволяет достаточно наглядно проследить передачу нагрузки от верхней части к опорам.

Её устойчивость также зависит от окружающих конструкций, а не только от правильной формы самой дуги.

Стрельчатая форма

Две кривые сходятся в верхней точке под углом. Такой профиль характерен для многих сооружений готической архитектуры.

Более высокий свод иначе передаёт усилия на опоры и позволяет изменить соотношение вертикальной и горизонтальной составляющих нагрузки.

При выборе формы для реальной несущей конструкции нельзя исходить исключительно из внешнего вида.

Почему для свода важна геометрия кирпичной кладки

В арочной кладке кирпичи располагаются таким образом, чтобы швы соответствовали криволинейной форме конструкции.

Условно каждый элемент становится частью большого каменного кольца.

Качество работы такого кольца зависит от того, насколько равномерно передаются усилия между соседними кирпичами. Сильно различающиеся швы, локальные пустоты и неправильное положение отдельных элементов способны создавать зоны концентрации напряжений.

Особое значение приобретает верхняя часть арки. В традиционной терминологии центральный элемент часто называют замковым камнем или замковым кирпичом. Название может создавать впечатление, будто один кирпич буквально запирает и удерживает всю конструкцию.

Фактически устойчивость обеспечивает совместная работа всей кладки.

Если опоры нестабильны или в теле свода уже возникло неблагоприятное распределение усилий, один центральный кирпич не способен компенсировать эти проблемы.

Какую роль играет раствор

Раствор в кирпичном своде не является просто материалом, заполняющим промежутки.

Он обеспечивает контакт между кирпичами, помогает распределять локальные напряжения и компенсирует небольшие особенности геометрии кладочных элементов.

Для старых построек имеет значение совместимость ремонтного состава с существующим кирпичом и первоначальным раствором. Чрезмерно жёсткий новый материал рядом с относительно мягкой старой кладкой способен изменить характер деформаций.

В результате повреждение иногда переносится из шва непосредственно в кирпич.

При обследовании старого свода обращают внимание не только на наличие раствора, но и на его состояние:

выкрашивание;
глубокое разрушение швов;
локальные пустоты;
выпадение материала;
следы продолжительного намокания;
различия между старыми и недавно ремонтировавшимися участками.

Качественно заполненный шов не устраняет последствия движения основания. Если конструкция продолжает деформироваться, косметическое восстановление поверхности может лишь временно скрыть проявления проблемы.

Для чего своду нужна временная поддержка

Пока кирпичная дуга не замкнута и раствор не набрал достаточные рабочие свойства, отдельные элементы не образуют полноценную устойчивую систему.

Исторически для поддержки кладки использовали деревянные кружала — временные конструкции, воспроизводящие требуемую форму нижней поверхности свода.

Их назначение состоит не только в том, чтобы не позволить кирпичам упасть. Временная основа также удерживает заданную геометрию до момента, когда кладка сможет работать как единое целое.

Ошибки временного поддерживания способны отражаться на состоянии готового элемента. Если основание деформируется или меняет положение в процессе формирования кладки, отклонения могут сохраниться после завершения работ.

Ещё один риск связан со слишком ранним освобождением конструкции от временной поддержки. Внешне раствор может казаться затвердевшим, хотя кладка ещё не готова воспринимать предусмотренные нагрузки.

Для ответственных сводов способ временного поддерживания и момент его снятия относятся к вопросам проекта и технологии производства работ.

Из-за чего появляются трещины

Трещины в сводчатой кладке имеют множество причин. Их расположение иногда позволяет предположить характер проблемы, но дистанционная диагностика по одной фотографии ненадёжна.

Часто встречаются следующие причины:

осадка основания;
смещение опорных стен;
недостаточная устойчивость устоев;
изменение нагрузки над сводом;
перестройка соседних участков здания;
продолжительное намокание и разрушение швов;
морозное повреждение влажной наружной кладки;
коррозия скрытых металлических элементов;
удаление конструкций, ранее воспринимавших распор;
механическое повреждение кирпича;
неудачный ремонт несовместимым материалом.

Характер дефекта имеет не меньшее значение, чем сам факт его наличия.

Ступенчатые трещины

Они идут преимущественно по растворным швам и могут быть связаны с движением кладки как системы.

Такие дефекты встречаются и в обычных кирпичных стенах, поэтому их нельзя считать специфическим признаком только проблем свода.

Трещины через кирпич

Если линия проходит не по шву, а непосредственно через кладочные элементы, это говорит о том, что напряжения оказались достаточными для разрушения самого материала.

Особенно внимательно оценивают сочетание таких трещин с заметными деформациями.

Раскрытие в районе опор

Повреждения возле оснований арки могут сопровождать изменение положения опорных участков.

Здесь важна общая картина: состояние стены ниже и выше свода, наличие наклона, деформации соседних проёмов и признаки осадки здания.

Выпадение кирпича или частей шва

Локальная потеря материала нарушает передачу усилий между элементами. В старой кладке небольшое поверхностное выкрашивание и глубокая потеря рабочего сечения имеют совершенно разное значение.

Какие признаки старого свода требуют повышенного внимания

Возраст конструкции сам по себе не является дефектом. Существуют кирпичные своды, сохраняющие работоспособность столетиями.

Поводом для обследования становятся изменения состояния.

К настораживающим признакам относятся:

недавно появившиеся трещины;
заметное увеличение существующих трещин;
смещение отдельных кирпичей;
изменение формы дуги;
локальное провисание;
выпадение фрагментов;
значительное разрушение раствора на большую глубину;
отклонение опорной стены;
регулярное намокание кладки;
появление новых дефектов после перепланировки или строительных работ рядом.

Полезно различать давно стабилизировавшийся след деформации и активное движение. Эта оценка требует наблюдений и понимания конструкции здания.

Чем настоящий свод отличается от декоративной арки

В современных интерьерах кирпичная арка нередко создаётся исключительно как визуальный элемент.

Она может представлять собой облицовку уже существующего проёма, тонкий слой кирпича или плитки, закреплённый на самостоятельном основании. В таком случае основные нагрузки воспринимает другая конструкция.

Несущий свод действует иначе. Его кирпичная кладка является частью системы передачи нагрузки.

Внешне различие бывает неочевидным. Особенно трудно определить назначение элемента после отделочных работ, когда скрыты перемычки, металлические детали или части первоначальной стены.

Перед изменением старой арки важно понимать, является ли она отделкой или рабочей частью здания.

Почему нельзя бездумно удалять кладку рядом со сводом

Свод работает совместно с опорами.

Стену рядом с ним иногда воспринимают как избыточную массу кирпича, которую можно убрать для увеличения проёма. Но именно этот участок способен обеспечивать устойчивость и воспринимать распор.

Изменение боковых частей может нарушить равновесие даже при полном сохранении самой арки.

Похожая ситуация возникает при устройстве новых проёмов рядом, расширении существующих дверей, удалении внутренних стен или замене массивной кладки более лёгкой конструкцией.

Фраза «сам свод мы не трогаем» не гарантирует сохранения прежней схемы работы здания.

Нагрузка над сводом тоже имеет значение

В старом сооружении над аркой может находиться несколько рядов кирпича, перекрытие, кровельная конструкция или другие элементы.

Не вся масса сверху передаётся на свод одинаково. Часть нагрузки способна перераспределяться через окружающую кладку.

После перестройки эта схема иногда меняется.

Например, локальное усиление одного участка, устройство тяжёлого элемента сверху или демонтаж соседней стены способны сформировать новый путь передачи нагрузки. Конструкция, десятилетиями находившаяся в стабильном состоянии, получает иные условия работы.

Именно поэтому оценивать свод отдельно от остальной стены неправильно.

Влага как скрытый фактор разрушения

Кирпичная кладка хорошо переносит длительную эксплуатацию при подходящих условиях, но постоянное увлажнение способно постепенно ухудшать её состояние.

Вода проникает в поры кирпича и растворные швы. На наружных конструкциях дополнительную опасность создают циклы замораживания и оттаивания.

Постепенно могут возникать:

шелушение поверхности кирпича;
разрушение граней;
вымывание или выкрашивание раствора;
высолы;
глубокие повреждения отдельных элементов.

Для подвальных сводов источником влаги могут служить грунт, протечки коммуникаций, конденсация или недостаточный воздухообмен.

Ремонт только лицевой поверхности без устранения причины увлажнения редко обеспечивает долговременный результат.

Типичные ошибки в отношении кирпичных сводов

Некоторые представления о сводчатых конструкциях выглядят убедительно, но слишком упрощают реальную механику кладки.

«Если кирпичи стоят клином, свод не упадёт»

Клинообразное расположение элементов помогает сформировать сжимаемую арочную систему, однако без устойчивых опор она может потерять равновесие.

«Чем толще свод, тем он надёжнее»

Дополнительная толщина увеличивает количество материала, но одновременно растёт собственный вес. Надёжность определяется сочетанием геометрии, нагрузки и опирания, а не одной величиной.

«Любую трещину достаточно расшить и заполнить раствором»

Такой ремонт воздействует на проявление дефекта, но не обязательно на его источник. При продолжающемся движении новая трещина может появиться рядом или пройти через восстановленный участок.

«Старый свод опасен уже потому, что ему много лет»

Возраст не позволяет самостоятельно судить о несущей способности. Хорошо сохранившаяся историческая кладка может находиться в устойчивом состоянии, тогда как сравнительно новая конструкция способна иметь серьёзные дефекты из-за ошибок основания или изменения нагрузок.

«Арка держится за счёт замкового кирпича»

Замковый элемент является частью общей системы, а не отдельным механическим фиксатором, способным компенсировать нестабильные опоры.

Что оценивают перед изменением существующего свода

Когда речь идёт о несущей конструкции, полезнее начинать не с выбора кирпича или способа отделки, а с понимания существующей схемы.

Специалисту обычно требуется определить:

является ли элемент несущим;
какие конструкции расположены над ним;
куда передаётся нагрузка;
насколько устойчивы опорные участки;
имеются ли активные трещины;
происходили ли изменения здания;
в каком состоянии кирпич и раствор;
есть ли признаки осадки;
присутствует ли постоянное увлажнение;
имеются ли скрытые металлические или железобетонные элементы.

Эти вопросы особенно важны при реконструкции старых домов, где фактическая конструкция может отличаться от предполагаемой.

Где кирпичный свод остаётся уместным

Несмотря на появление железобетона, металла и современных сборных перемычек, кирпичные своды не утратили архитектурной ценности.

Они органично выглядят:

в исторических интерьерах;
при реставрации кирпичных зданий;
в винных погребах и подвалах;
в помещениях с открытой кладкой;
в традиционной архитектуре;
в декоративных проёмах, где форма свода не выдаётся за несущую конструкцию.

Несущий кирпичный свод сегодня чаще становится специальным архитектурно-конструктивным решением, а не универсальным способом перекрытия любого проёма.

Его сильная сторона — долговечная работа материала на сжатие и выразительная форма. Слабая — зависимость от геометрии, опор и общей схемы здания.

Когда конструкцию стоит показать специалисту

Профессиональная оценка особенно важна, если свод действительно несёт нагрузку или его роль неизвестна.

Не стоит ограничиваться косметическим ремонтом, когда заметны выраженные деформации, прогрессирующие трещины, движение опор, выпадение кирпича или последствия недавней перепланировки.

То же относится к ситуациям, когда планируется расширить проём, удалить часть стены возле арки, изменить конструкцию перекрытия или существенно увеличить нагрузку над существующей кладкой.

При таких изменениях вопрос заключается уже не в состоянии отдельного кирпича, а в сохранении устойчивости всей системы.

Главное в устройстве и оценке кирпичного свода

Кирпичный свод работает благодаря форме и способности кладки передавать преимущественно сжимающие усилия к опорам. Вместе с вертикальной нагрузкой возникает распор, который должны воспринимать окружающие конструкции.

Надёжность свода складывается из нескольких взаимосвязанных условий: правильной геометрии, устойчивости опор, целостности кирпича, состояния раствора и неизменности общей схемы нагрузки.

Трещины, разрушение швов и смещение элементов нельзя рассматривать изолированно. Один и тот же внешне похожий дефект может оказаться следствием поверхностного старения материала или признаком движения несущей конструкции.

Именно поэтому кирпичный свод лучше воспринимать не как набор кирпичей, сложенных по дуге, а как цельную пространственную систему. Пока её элементы удерживают друг друга в предусмотренном положении и опоры воспринимают возникающие усилия, кладка способна служить очень долго. Изменение геометрии, нагрузки или условий опирания способно нарушить этот баланс даже при внешне хорошо сохранившемся кирпиче.
