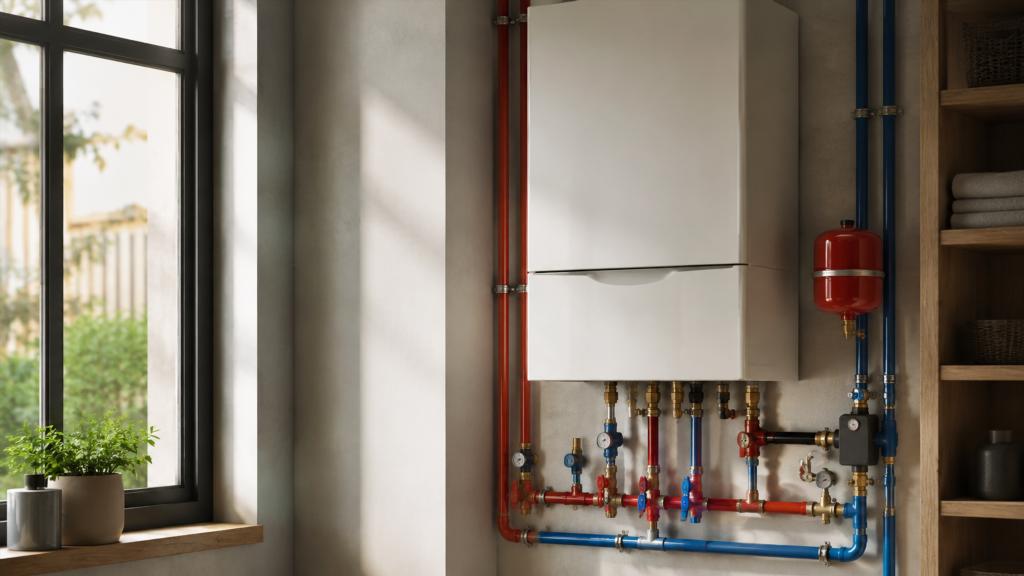

Температура подачи и обратки котла: что показывает разница между ними

Система водяного отопления работает за счет постоянного переноса тепла от котла к радиаторам, конвекторам, теплому полу или другим отопительным приборам. Нагретый теплоноситель выходит из котла по подающей линии, проходит через систему, отдает часть тепловой энергии помещениям и возвращается к источнику нагрева по обратной линии. Температура подачи и обратки отражает состояние этого процесса и помогает понять, насколько согласованно работают источник тепла, циркуляция и отопительные приборы.

Разница температур между двумя линиями сама по себе не является признаком исправности или неисправности. Она приобретает смысл только вместе с режимом работы котла, интенсивностью циркуляции, текущей тепловой нагрузкой, конструкцией отопительной системы и характером прогрева помещений. Одинаковый температурный перепад в двух разных домах может означать совершенно разные условия работы.

Что называют подачей и обраткой котла

Подачей называют линию, по которой нагретый в котле теплоноситель направляется в отопительную систему. После прохождения через радиаторы, контуры или теплообменные устройства он возвращается к котлу по обратке.

Основной цикл выглядит просто: котел передает тепло воде или другому теплоносителю, циркуляция переносит его к отопительным приборам, помещения получают тепловую энергию, а частично остывшая жидкость снова поступает на нагрев.

Подача и обратка выполняют разные функции:

• подача переносит полученное в котле тепло к потребителям;
• обратка возвращает теплоноситель после его прохождения через систему;
• температурная разница между линиями косвенно показывает, сколько тепла было отдано по пути;
• характер изменения температур позволяет оценивать взаимодействие котла, циркуляции и отопительных приборов.

Температура обратки при обычном отопительном режиме чаще ниже температуры подачи. Это связано не с потерей тепла в трубах как таковой, а главным образом с передачей энергии радиаторам, теплому полу и другим элементам системы.

Почему между подачей и обраткой возникает разница температур

Когда горячий теплоноситель входит в отопительный прибор, между ним и воздухом помещения существует заметная температурная разница. Тепло передается через поверхность радиатора или другого теплообменника в помещение.

По мере движения теплоносителя его температура снижается. На выходе из отопительных приборов вода уже несет меньше тепловой энергии, чем на входе, поэтому возвращается к котлу более холодной.

На величину этого изменения одновременно влияют:

• количество тепла, которое требуется дому;
• температура воздуха в помещениях;
• температура наружного воздуха;
• скорость циркуляции теплоносителя;
• площадь и теплоотдача отопительных приборов;
• устройство трубопроводов;
• режим работы автоматики;
• состояние регулирующей и запорной арматуры;
• наличие нескольких отопительных контуров;
• особенности самого источника тепла.

Из-за такого количества взаимосвязанных факторов оценивать систему только по прикосновению к двум трубам недостаточно. Температурный перепад дает полезную информацию, но не является самостоятельным диагнозом.

Что показывает небольшой перепад температур

Если температура обратки близка к температуре подачи, теплоноситель возвращается к котлу сравнительно мало остывшим. Такое состояние может возникать по вполне нормальным причинам.

Небольшая тепловая нагрузка

Когда дом уже прогрет и отопительным приборам требуется лишь поддерживать температуру, они отдают относительно немного тепла. Теплоноситель проходит через систему без значительного охлаждения.

Подобное поведение особенно заметно в периоды мягкой погоды, когда отопление работает с небольшой нагрузкой.

Интенсивная циркуляция

Чем быстрее теплоноситель проходит через отопительный контур, тем меньше времени он находится в каждом теплообменном участке. За один проход температура жидкости может изменяться слабее.

Это не означает, что система обязательно отдает мало тепла. При большом объеме циркулирующего теплоносителя энергия переносится большим потоком жидкости, а температурный перепад может оставаться умеренным.

Особенности низкотемпературного отопления

Системы, рассчитанные на сравнительно невысокую температуру теплоносителя и большую площадь теплоотдачи, могут работать с менее выраженной разницей между подачей и обраткой.

Характерный пример — отопление через крупные поверхности, где тепло передается помещению постепенно и распределяется по значительной площади.

Недостаточная передача тепла

Малый перепад может иметь и другую причину: теплоноситель циркулирует, но отопительные приборы передают помещению меньше энергии, чем предполагается.

При оценке такой ситуации смотрят не только на трубы около котла, но и на фактический прогрев помещений, состояние радиаторов, работу регулирующей арматуры и распределение теплоносителя между ветвями.

О чем может говорить большой перепад между подачей и обраткой

Сильно остывающая обратка означает, что теплоноситель теряет заметную часть температуры до возвращения в котел. Иногда это соответствует обычной работе системы под высокой нагрузкой, а иногда указывает на особенности циркуляции.

Высокая потребность дома в тепле

После длительного охлаждения здания радиаторы интенсивно отдают энергию холодным помещениям. Температура обратки при этом может быть заметно ниже подачи.

По мере прогрева стен, перекрытий, мебели и воздуха характер работы системы обычно меняется. Для оценки полезно смотреть не на отдельный момент, а на устойчивое состояние после выхода отопления на рабочий режим.

Медленная циркуляция теплоносителя

При меньшем расходе одна и та же порция жидкости дольше проходит через отопительные приборы и может сильнее остывать.

Причины снижения циркуляции бывают разными: особенности регулировки, гидравлическое сопротивление отдельных участков, состояние оборудования, загрязнение элементов системы или неравномерное распределение потока между контурами.

По одному температурному перепаду определить конкретную причину нельзя. Он лишь показывает направление для дальнейшей оценки.

Неравномерная работа контуров

В разветвленной отопительной системе часть ветвей может получать больше теплоносителя, а часть — меньше. Тогда общая температура обратки представляет собой результат смешения потоков, возвращающихся из разных участков.

Из-за этого возле котла система может выглядеть вполне нормально, хотя отдельные помещения или отопительные приборы прогреваются заметно хуже остальных.

Почему холодная обратка не обязательно означает неисправность

Нередко владельца дома настораживает сам факт того, что обратная труба ощутимо холоднее подающей. Такое различие заложено в принцип работы отопления: если система передает тепло помещениям, теплоноситель должен возвращаться хотя бы несколько охлажденным.

Важнее оценивать сочетание признаков:

• достигается ли комфортная температура в помещениях;
• равномерно ли прогреваются отопительные приборы;
• стабильно ли работает котел;
• нет ли участков с выраженным недогревом;
• не возникают ли постоянные резкие изменения температуры;
• соответствует ли характер работы обычному режиму конкретной системы.

Если дом прогревается равномерно, автоматика работает стабильно, а котел не демонстрирует признаков ненормального режима, сама по себе более холодная обратка не указывает на проблему.

Почему очень горячая обратка тоже не дает однозначного ответа

Иногда подающая и обратная трубы ощущаются почти одинаково горячими. Такое состояние может показаться признаком особенно эффективной работы, но температурное сходство линий не означает автоматически высокую эффективность.

Если теплоноситель возвращается почти без охлаждения, возможны разные сценарии. Дом может уже практически не нуждаться в дополнительном тепле. Система может работать с высокой интенсивностью циркуляции. Часть теплоносителя может проходить по короткому пути или через контуры с небольшой теплоотдачей.

Чтобы понять характер режима, нужно сопоставить температуру труб с результатом работы отопления. Главный практический вопрос состоит не в том, насколько похожи температуры, а в том, передается ли требуемое количество тепла помещениям.

Как скорость циркуляции связана с подачей и обраткой

Температурный перепад и расход теплоносителя тесно связаны.

Если через систему проходит большой объем жидкости, каждой его части требуется отдать сравнительно меньше тепла за один цикл. Разница между подачей и обраткой обычно становится менее выраженной.

При меньшем расходе теплоноситель может сильнее остывать за время прохождения через отопительные приборы. Температурный перепад при этом увеличивается.

Из этого не следует, что максимальная скорость циркуляции всегда полезна. Система отопления представляет собой единый гидравлический и тепловой комплекс. Слишком интенсивный поток способен изменить распределение теплоносителя между ветвями, характер работы регулирующих устройств и уровень гидравлического шума. Недостаточная циркуляция, напротив, может ограничивать перенос тепла.

Задача нормально работающей системы — не добиться минимальной или максимальной разницы температур, а обеспечить устойчивую передачу нужного количества тепла.

Как отопительные приборы влияют на температуру обратки

Радиатор забирает тепло у проходящего через него теплоносителя. Интенсивность этого процесса зависит от температуры воды, температуры воздуха, площади поверхности прибора и количества проходящей через него жидкости.

Если помещение холодное, теплообмен обычно интенсивнее. По мере прогрева воздуха разница температур между радиатором и помещением сокращается, а количество передаваемого тепла меняется.

Регулирующая арматура также влияет на общий режим. Когда поток через часть отопительных приборов уменьшается, меняется гидравлическое распределение во всей системе. Это может отражаться и на температуре общей обратки возле котла.

Поэтому измерение только у источника тепла не всегда показывает состояние конкретной комнаты. Для понимания общей картины важна равномерность работы всей системы.

Подача и обратка в радиаторном отоплении

В радиаторной системе высокая температура поверхности приборов позволяет передавать значительное количество энергии через сравнительно небольшую площадь.

Температура теплоносителя изменяется по мере прохождения каждого участка. В разветвленной системе обратный поток образуется из воды, возвращающейся от разных радиаторов и ветвей.

Если часть помещений получает слишком много тепла, а другая остается прохладной, проблема может быть связана не с температурой котла, а с распределением потока. Общие показатели подачи и обратки возле источника тепла при этом способны выглядеть вполне благополучно.

Это одна из причин, по которой оценка отопления должна учитывать не отдельное число, а поведение системы целиком.

Подача и обратка в системе теплого пола

Напольное отопление отличается большой площадью теплоотдачи и сравнительно равномерным распределением температуры.

Контуры теплого пола могут работать иначе, чем радиаторные ветви. Температурный режим в них определяется не только источником тепла, но и способом организации циркуляции и регулирования.

Если в одном доме одновременно используются радиаторы и теплый пол, сравнивать температуру отдельных линий без учета их назначения некорректно. Разные части системы рассчитаны на различные условия теплообмена и могут иметь различный характер изменения температуры теплоносителя.

Как автоматика меняет картину температур

Современное отопление редко работает в абсолютно неизменном режиме. Котел может увеличивать и уменьшать тепловую мощность, временно прекращать нагрев, реагировать на температуру воздуха или теплоносителя.

Регулирующие устройства на отопительных приборах тоже постоянно меняют потребление тепла отдельными помещениями.

Из-за этого температуры подачи и обратки способны заметно изменяться в течение суток. После включения нагрева разница может быть одной, после прогрева дома — другой.

Кратковременное измерение не всегда отражает устойчивую работу системы. Более информативно наблюдать, как температуры ведут себя во время длительного стабильного режима.

Почему температура трубы и температура теплоносителя — не одно и то же

Ощущение рукой позволяет заметить крупную разницу, но не дает надежного представления о реальной температуре теплоносителя.

На восприятие влияют материал трубы, теплоизоляция, температура воздуха и площадь контакта с поверхностью. Металлический участок и полимерная труба с одним и тем же теплоносителем могут ощущаться по-разному.

Есть и другая особенность: температура наружной поверхности трубы немного отличается от температуры жидкости внутри нее. Поэтому визуальная или тактильная оценка подходит только для обнаружения очевидных контрастов, но не для анализа небольших различий.

Какие признаки полезно оценивать вместе с температурами

Состояние отопления лучше характеризует совокупность наблюдений. Особое значение имеют:

• равномерность прогрева комнат;
• разница в работе отопительных приборов;
• стабильность температуры воздуха;
• характер включения и отключения котла;
• наличие шумов в трубах и арматуре;
• участки, которые постоянно остаются заметно холоднее;
• изменения режима после регулирования отдельных помещений;
• устойчивость циркуляции.

Такой подход позволяет отделить нормальные особенности работы от ситуации, требующей более внимательной диагностики.

Типичные ошибки при оценке подачи и обратки

Поиск универсальной «правильной» разницы температур

Один и тот же температурный перепад нельзя считать оптимальным для всех систем. Радиаторное отопление, напольные контуры, разные типы котлов и различные схемы распределения теплоносителя работают в неодинаковых условиях.

Значение имеет то, соответствует ли наблюдаемое поведение расчетной логике конкретной системы и обеспечивает ли она необходимую теплоотдачу.

Оценка только возле котла

Температура двух труб в котельной не показывает распределение тепла по всему дому. При наличии нескольких ветвей общая обратка представляет собой смешанный поток.

Проблема отдельной комнаты может почти не влиять на температуру основной трубы.

Вывод о циркуляции только по температуре

Большой перепад действительно может сопровождать небольшой расход теплоносителя, но между этими параметрами нет настолько простой связи, чтобы по температуре поставить точный диагноз.

На результат одновременно влияют тепловая нагрузка, поверхность отопительных приборов, регулировка и режим котла.

Сравнение системы сразу после запуска со стабильным режимом

После длительного простоя холодный дом поглощает большое количество тепла. Через некоторое время условия меняются.

Сравнивать показатели периода начального прогрева с работой уже нагретого здания некорректно.

Когда различие температур заслуживает внимания

Поводом для оценки является не просто холодная или горячая обратка, а заметное изменение привычной работы отопления.

Насторожить могут ситуации, когда одновременно наблюдаются:

• помещения перестали нормально прогреваться;
• часть отопительных приборов стала значительно холоднее остальных;
• характер температур подачи и обратки резко изменился без очевидной причины;
• котел работает нестабильно;
• появились необычные шумы;
• отопление стало заметно неравномерным;
• изменение температуры не соответствует изменению тепловой нагрузки дома.

Такие признаки помогают специалисту определить, какие части системы нуждаются в проверке: источник тепла, циркуляционное оборудование, арматура, отдельные контуры или распределение теплоносителя.

Что важно понимать владельцу дома

Подача и обратка — не две независимые характеристики котла, а части одного процесса переноса тепла. Температура подачи показывает состояние теплоносителя после нагрева, температура обратки — после прохождения через отопительную систему.

Разница между ними отражает взаимодействие нескольких процессов: котел сообщает тепло воде, циркуляция переносит его по трубопроводам, отопительные приборы передают энергию помещениям, а остывший теплоноситель возвращается для повторного нагрева.

Большой перепад не является автоматически плохим, небольшой — автоматически хорошим. Полезность этих показателей появляется при сравнении с тепловой нагрузкой, качеством прогрева помещений, характером циркуляции и устойчивостью работы оборудования.

Именно сочетание температуры подачи, температуры обратки и фактического результата отопления позволяет получить наиболее содержательное представление о состоянии системы.
