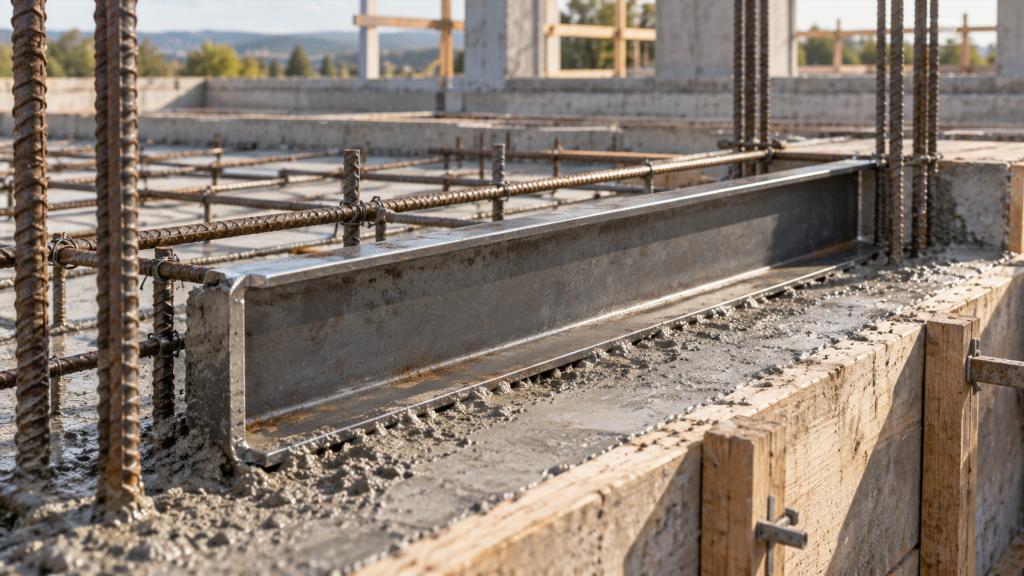

Швеллер в бетоне: зачем его закладывают в конструкцию и что определяет надежность решения

Стальной швеллер нередко используют совместно с бетонными и железобетонными конструкциями. Его могут закладывать в основание, балку, стену, площадку или другой элемент, когда требуется получить прочную металлическую часть для восприятия нагрузки, крепления оборудования, присоединения металлоконструкции или усиления отдельного участка. При этом само присутствие массивного стального профиля в бетоне еще не означает, что узел будет надежным.

Работа такой конструкции зависит от назначения швеллера, характера нагрузки, способа передачи усилий между металлом и бетоном, положения профиля, качества бетона и защиты стали. Особенно важно различать швеллер, который служит закладной деталью, и металлический элемент, который должен участвовать в несущей работе всей конструкции. Внешне решения могут выглядеть похоже, но требования к ним различаются.

Зачем швеллер помещают в бетон

У швеллера П-образное сечение с достаточно высокой жесткостью. Благодаря этому профиль удобен там, где металлическая часть должна воспринимать изгибающие усилия, создавать жесткую опорную кромку или служить основанием для присоединения других элементов.

В бетонных конструкциях швеллер может выполнять несколько функций:

• служить закладной деталью для последующего крепления металлоконструкций;
• формировать жесткую опорную поверхность;
• передавать нагрузку от оборудования или металлических стоек на бетон;
• усиливать край проема, площадки или другого конструктивного участка;
• использоваться как часть комбинированного стального узла;
• создавать металлическую основу для сварного или болтового присоединения других деталей.

Конкретная функция определяет требования ко всему узлу. Если швеллер нужен только как основание для крепления относительно легкого элемента, условия его работы одни. Если на него опирается тяжелая конструкция или через него передаются значительные изгибающие и вырывающие усилия, задача становится намного сложнее.

Что означает «швеллер в бетоне»

Фраза может описывать несколько разных конструктивных решений. Именно из-за этого недостаточно просто выбрать профиль подходящего размера и залить его бетонной смесью.

Швеллер как закладная деталь

Закладной называют металлическую деталь, которую заранее располагают внутри бетонного или железобетонного элемента. После набора прочности бетона доступная часть закладной используется для соединения с другими конструкциями.

В этой роли швеллер удобен своей формой. К его полкам или стенке можно присоединять другие металлические элементы, а сам профиль способен распределять нагрузку по определенной площади.

Но надежность закладной определяется не только площадью соприкосновения стали с бетоном. Если на профиль действует усилие, способное его выдернуть, сдвинуть или повернуть, должна быть обеспечена передача этого усилия внутрь бетонной конструкции.

Швеллер как часть усиления

Иногда стальной профиль рассматривают как элемент усиления существующей или проектируемой конструкции. Здесь его работа становится более сложной.

Важно, способен ли металл действительно воспринимать расчетные усилия совместно с бетоном. Простое размещение профиля внутри массива не гарантирует совместную работу материалов.

Чтобы бетон и сталь воспринимали нагрузку как единая система, между ними должна происходить надежная передача усилий. В железобетоне эта задача решается за счет арматуры, ее анкеровки и сцепления с бетоном. У гладкой поверхности прокатного швеллера условия отличаются.

Швеллер как опора

Другой распространенный вариант — металлическая опорная часть, через которую нагрузка от стойки, балки, оборудования или другого элемента передается на бетон.

В таком случае оценивают не только сам швеллер, но и бетон в зоне опирания. Слишком большая сосредоточенная нагрузка способна привести к локальному разрушению бетона даже тогда, когда металлический профиль остается целым.

Почему одного сцепления стали с бетоном недостаточно

После затвердевания бетон достаточно плотно охватывает металлический профиль. Из-за этого может возникать впечатление, что швеллер надежно зафиксирован самим бетонным массивом. Для ненагруженных деталей этого иногда достаточно, но несущий узел требует другого подхода.

Сталь и бетон взаимодействуют через контактную поверхность. При определенных направлениях нагрузки профиль может стремиться:

• сдвинуться вдоль поверхности бетона;
• выйти из бетонного массива;
• повернуться;
• передать сосредоточенное давление;
• отколоть часть бетона возле края;
• создать растягивающие усилия в зоне, где бетон воспринимает их плохо.

Особенно неблагоприятны вырывающие нагрузки. Бетон хорошо сопротивляется сжатию, но значительно хуже работает на растяжение. Если конструкция узла не обеспечивает правильную передачу усилий, вокруг металлической детали могут появляться трещины.

Поэтому несущую способность нельзя оценивать только по тому, насколько глубоко швеллер оказался погружен в бетон.

Как передается нагрузка от швеллера на бетон

Надежность узла зависит от пути нагрузки. Усилие, которое приходит на металлический профиль, должно передаваться дальше без локального разрушения одного из элементов.

В зависимости от конструкции могут участвовать:

• контактное давление между металлическими поверхностями и бетоном;
• анкеровочные детали;
• дополнительные стальные элементы;
• арматурный каркас;
• сварные соединения;
• болтовые соединения;
• опорные пластины;
• механическое зацепление деталей внутри бетонного массива.

Для ответственных закладных металлическая деталь часто представляет собой не одиночный кусок прокатного профиля, а целый узел. Швеллер соединяется с анкерами или другими стальными элементами, которые передают нагрузку глубже внутрь бетона.

Такой подход помогает избежать ситуации, при которой большое усилие концентрируется непосредственно возле поверхности.

Как влияет направление нагрузки

Одинаковый швеллер способен вести себя совершенно по-разному в зависимости от того, куда направлено усилие.

Нагрузка на прижатие

Если металл прижимается к бетону, значительную роль играет площадь опирания. При достаточной площади нагрузка распределяется по бетонному массиву.

При небольшой площади может возникнуть чрезмерное местное давление. Бетон начинает разрушаться непосредственно под металлической деталью, хотя остальная конструкция остается внешне целой.

Нагрузка на сдвиг

Если профиль стремится переместиться параллельно поверхности бетона, важна способность узла воспринимать сдвигающее усилие. Полагаться только на трение или сцепление гладкой стали с бетоном для ответственной конструкции нельзя.

Принцип передачи сдвига должен быть заложен в самой конструкции узла.

Нагрузка на вырыв

Один из наиболее требовательных случаев — усилие, направленное наружу из бетонного массива.

Здесь недостаточная анкеровка может привести не только к перемещению металлической детали, но и к разрушению участка бетона вокруг нее. Форма разрушения зависит от расположения узла, расстояния до края и других конструктивных условий.

Изгибающий момент

Если к выступающей части швеллера приложена нагрузка на некотором расстоянии от поверхности бетона, возникает рычаг. Узел начинает воспринимать не только прямое усилие, но и момент.

Одна часть металлической детали прижимается к бетону, другая стремится выйти наружу. Нагрузки в зоне заделки могут оказаться существенно выше, чем кажется при оценке только веса присоединенного элемента.

Почему положение швеллера имеет значение

Швеллер несимметричен относительно всех осей, поэтому ориентация профиля влияет на его работу. Положение стенки и полок выбирают исходя не из удобства заливки, а из характера усилий и конструкции соединения.

Для разных узлов может потребоваться доступ:

• к стенке швеллера;
• к наружным сторонам полок;
• к внутреннему пространству профиля;
• к торцу;
• к отдельным участкам для соединения с другими деталями.

Если профиль полностью утоплен в бетоне, возможности последующего крепления ограничиваются. Если часть металла выступает наружу, возникает другая проблема — зона выхода стали из бетона подвергается воздействию влаги и воздуха и требует внимания с точки зрения защиты от коррозии.

Совместная работа с арматурой

Бетонная конструкция обычно содержит арматуру, и металлическая закладная не должна рассматриваться отдельно от нее.

Арматурный каркас воспринимает растягивающие усилия и ограничивает развитие трещин. Расположение крупного швеллера может влиять на размещение арматуры, толщину защитного слоя и качество заполнения бетонной смесью пространства вокруг стальных элементов.

Плотное скопление металла создает труднодоступные участки. В них повышается риск образования пустот и неполного заполнения бетоном.

Особое внимание требуется в местах, где одновременно находятся:

• массивный профиль;
• несколько арматурных стержней;
• анкеры закладной;
• сварные соединения;
• дополнительные пластины.

Даже правильно рассчитанный металлический узел может работать хуже проектного, если вокруг него образовались раковины или пустоты.

Что происходит с бетоном возле швеллера

Металлический профиль намного жестче окружающего его бетона. В местах передачи нагрузки возникают локальные напряжения.

Если профиль расположен слишком близко к краю бетонного элемента, часть материала вокруг него может оказаться недостаточной для восприятия нагрузки. Особенно чувствительны к этому узлы, работающие на вырыв или сдвиг.

Возможные проблемы включают:

• образование трещин от края конструкции;
• откалывание угла;
• местное смятие бетона;
• разрушение защитного слоя;
• раскрытие уже существующих трещин;
• постепенное ослабление зоны крепления при циклической нагрузке.

По этой причине размеры самого швеллера нельзя рассматривать отдельно от размеров бетонного элемента.

Коррозия швеллера внутри бетона

Бетон способен создавать для стали сравнительно благоприятные условия. Щелочная среда плотного качественного бетона способствует формированию на металлической поверхности защитного слоя, который замедляет коррозию.

Однако эта защита не является безусловной.

Риск коррозии увеличивается при сочетании влаги, трещин, агрессивных веществ и доступа воздуха. Наиболее уязвимыми часто становятся участки возле поверхности, где металлическая деталь выходит из бетонного массива.

Опасность возрастает, если конструкция:

• постоянно увлажняется;
• находится на улице;
• контактирует с грунтом;
• подвергается воздействию солей;
• работает в условиях периодического замораживания и оттаивания;
• имеет раскрытые трещины возле металлической детали.

Коррозия опасна не только уменьшением сечения стали. Продукты коррозии занимают больший объем, чем исходный металл, и создают давление на окружающий бетон. В результате защитный слой может растрескиваться и отслаиваться.

Нужно ли защищать швеллер перед бетонированием

Здесь нет универсального ответа для всех конструкций.

Некоторые покрытия способны ухудшать непосредственное сцепление металлической поверхности с бетонной смесью. С другой стороны, в агрессивных условиях сталь может требовать специальной противокоррозионной защиты.

Выбор определяется конструкцией узла и механизмом передачи усилий. Если нагрузка передается через анкеры и специальные детали, требования к контакту поверхности швеллера с бетоном могут отличаться от случая, когда учитывается непосредственное взаимодействие материалов.

Особого внимания требует граница между бетоном и открытым металлом. Именно здесь условия эксплуатации могут резко меняться: одна часть профиля находится в щелочной среде бетона, другая контактирует с атмосферой.

Самостоятельно покрывать несущую закладную случайно выбранным составом без учета проекта нежелательно.

Почему швеллер не заменяет обычную арматуру

Швеллер изготовлен из конструкционной стали и способен воспринимать значительные усилия, но из этого не следует, что любой заложенный в бетон профиль становится эквивалентом арматурного каркаса.

Армирование железобетона проектируется с учетом расположения стержней в растянутых зонах, сцепления с бетоном, анкеровки, трещиностойкости и передачи усилий.

Прокатный профиль имеет другую форму поверхности и другое распределение металла по сечению.

Использование швеллера вместо предусмотренной арматуры без проверки работы всей конструкции способно создать нежелательное сочетание: металла по массе много, но расположен он не там или не так, как требуется для восприятия конкретных усилий.

Швеллер и опорная пластина: разные задачи

Иногда вместо швеллера для закладного узла используют стальную пластину. Эти элементы не являются прямыми заменителями во всех ситуациях.

Пластина удобна, когда требуется получить широкую плоскую поверхность. Швеллер обладает большей пространственной жесткостью и позволяет создавать соединения с использованием стенки и полок.

Выбор зависит от того, должна ли деталь:

• распределять давление;
• воспринимать изгиб;
• служить базой для сварного соединения;
• создавать жесткую кромку;
• присоединяться к анкерам;
• выступать из бетонного элемента.

Чем сложнее характер нагрузки, тем меньше смысла выбирать форму металлической детали только исходя из наличия подходящего проката.

Можно ли залить обычный швеллер в бетон

Физически стальной профиль можно расположить в бетонной смеси, и после ее затвердевания он окажется зафиксированным внутри массива. Но вопрос о допустимости такого решения для несущей конструкции решается не самим фактом бетонирования.

Нужно понимать, какую функцию выполняет металл.

Для второстепенной ненагруженной детали требования могут быть сравнительно простыми. Для опоры, несущей закладной, элемента усиления или крепления тяжелой конструкции требуется оценка передачи всех действующих усилий.

Нельзя исходить из правила «чем глубже залит швеллер, тем надежнее». Возможны ситуации, когда длинный профиль имеет слабую конструкцию анкеровки и работает хуже компактного, но правильно спроектированного закладного узла.

Что особенно важно для выступающей части

Часто швеллер закладывают так, что часть профиля остается снаружи. Это удобно для последующего присоединения других элементов, но увеличивает нагрузку на зону заделки.

Чем дальше точка приложения поперечного усилия находится от поверхности бетона, тем больше изгибающий момент, действующий на узел. Поэтому длинная выступающая часть может серьезно изменить характер нагрузки.

Дополнительно учитывают:

• возможность деформации самого швеллера;
• работу сварных или болтовых соединений;
• коррозию открытой стали;
• попадание влаги к границе металла и бетона;
• температурные воздействия;
• повторяющиеся и вибрационные нагрузки.

Если к выступающему профилю планируется крепить ворота, козырек, балку, оборудование или другую конструкцию, оценивать нужно весь узел целиком.

Швеллер в фундаменте

Отдельная ситуация — применение профиля в фундаментных конструкциях. Здесь металл может использоваться как закладная для колонны, стойки, оборудования или иной надземной конструкции.

Наличие массивного бетонного фундамента само по себе не гарантирует надежность закладной. Важны расположение детали, характер нагрузки и ее связь с армированием фундаментного элемента.

Нужно учитывать и условия эксплуатации. Фундамент находится в зоне повышенной влажности, а отдельные его части могут контактировать с грунтом или атмосферными осадками. Место выхода металлической детали наружу нуждается в особенно внимательной защите.

Швеллер в перекрытиях, балках и стенах

В балках и перекрытиях неправильное размещение массивной стальной детали способно помешать работе основной арматуры. Поэтому такие решения требуют согласования с конструктивной схемой элемента.

В стенах швеллеры могут встречаться в местах крепления оборудования, металлических балок, консолей или других конструкций. Здесь большое значение имеет толщина стены и расстояние от закладной до края.

Если вокруг профиля остается небольшое количество бетона, передаваемая нагрузка способна вызвать растрескивание или выкол участка стены.

Какие признаки требуют дополнительной проверки

Уже существующий швеллер в бетонной конструкции стоит оценивать особенно внимательно, если вокруг него заметны изменения.

Настораживающими признаками могут быть:

• трещины, расходящиеся от металлической детали;
• выкрашивание бетона;
• ржавые потеки;
• отслаивание поверхности;
• заметное смещение швеллера;
• раскрытие зазора между металлом и бетоном;
• деформация выступающей части;
• повреждение сварных соединений;
• появление трещин после увеличения нагрузки.

По внешнему виду не всегда можно определить остаточную несущую способность. Например, небольшая трещина возле закладной может быть поверхностной, а может указывать на развитие зоны разрушения глубже внутри конструкции.

Когда требуется расчет

Расчет особенно важен, если швеллер участвует в передаче значительной нагрузки. Это относится к опорам балок, колоннам, консолям, навесам, воротам, тяжелому оборудованию и другим конструкциям, повреждение которых способно привести к серьезным последствиям.

Оценивается не только прочность самого металлического профиля. Проверка может включать:

• прочность бетона;
• действие растягивающих и сдвигающих усилий;
• изгибающий момент;
• работу анкеров;
• прочность сварных соединений;
• расстояния до краев бетонного элемента;
• положение арматуры;
• возможность локального разрушения бетона;
• условия эксплуатации и коррозионное воздействие.

Швеллер, который по своей металлической прочности имеет большой запас, может оказаться частью слабого узла, если бетон вокруг него не способен принять передаваемое усилие.

Типичные ошибки при использовании швеллера в бетоне

Многие проблемы связаны не с качеством самого проката, а с неправильным пониманием работы конструкции.

К характерным ошибкам относятся:

• расчет только на прочность швеллера без проверки бетона;
• надежда исключительно на сцепление гладкого металла с бетонным массивом;
• размещение нагруженной закладной слишком близко к краю;
• игнорирование рычага от выступающей части;
• нарушение расположения основной арматуры ради установки профиля;
• образование пустот под полками и возле анкеров;
• отсутствие защиты наружной части от коррозии;
• увеличение нагрузки на старую закладную без оценки ее состояния.

Еще одна распространенная проблема — попытка использовать случайно имеющийся швеллер как универсальную металлическую закладную. Размер профиля сам по себе ничего не говорит о пригодности узла для конкретной задачи.

Что определяет надежность швеллера в бетоне

Надежная конструкция получается тогда, когда нагрузка проходит от присоединенного элемента через швеллер и его крепление в бетон без опасных локальных концентраций напряжений.

На результат влияют сразу несколько условий: прочность и геометрия стального профиля, устройство анкеровки, размеры бетонного элемента, расположение арматуры, качество бетонирования, расстояние до краев и воздействие окружающей среды.

Швеллер может быть удобной и эффективной частью бетонной конструкции, но его не следует воспринимать просто как кусок металла, который достаточно поглубже залить раствором. Для ненагруженных деталей такое упрощение иногда не имеет серьезных последствий. В несущих узлах решающим становится не количество металла, а правильно организованная передача усилий между сталью и бетоном.
